Как сделать адаптер для мотоблока Нева своими руками

Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.

Устройство конструкции

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.

Основные элементы устройства представлены:

• лестничной или хребтовой рамой;
• мостовой, осевой, портальной или поворотной подвеской;
• при наличии заднего расположения адаптера применяется портал навесного оборудования;
• при наличии переднего расположения применяется портал мотоблока или крепление отвала;
• рабочим местом для водителя;
• рулевым управлением при жесткой сцепке.

Размеры, устройство и чертежи

Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.

Этапы изготовления

Поэтапная технология самостоятельного изготовления конструкции следующая:

самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции;
изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться;
изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия

Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см;
выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы;
монтаж. Для присоединения часто используется шестигранная труба.

На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Каких видов бывают адаптеры к мотоблоку?

Внешне конструкция адаптера являет собой небольшую раму с двумя колесами, платформой для ног, дышлом и сиденьем для оператора. Оснастив мотоблок такой «обновкой», Вы фактически превратите его в мини-трактор – работать станет в разы удобнее, быстрей и легче, а возможность регулировать сиденье сделает процесс работы более комфортабельным. Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

Адаптер с рулевым управлением

Подобный вид адаптера сделает из Вашего мотоблока фактически полноценное удобное транспортное средство. Адаптер находится в близком контакте с самим мотоблоком, надежно с ним соединен. Колеса могут находиться как сзади, так и спереди конструкции.

Адаптер с подвижным сочленением

Данный вид адаптеров имеет свои неоспоримые плюсы – его проще изготовить, можно легко отрегулировать угол наклона относительно мотоблока. Из минусов – им немного тяжелее управлять, при маневрах увеличивается радиус поворота, нужно прикладывать больше усилий.

Передний и задний адаптер

Классификация соответственно зависит от места крепления. Выбор по данному типу адаптеров зависит сугубо от индивидуальных предпочтений хозяина техники и от предстоящих работ. Например, для вспашки и культивирования больше подойдет передний адаптер, поскольку во время этих операций необязательно постоянно следить за навесным оборудованием. А вот во время окучивания грядок более уместным будет задний адаптер, который позволит с удобством следить за рабочим процессом.

Устройство и назначение

Конструкция адаптера для мотоблока есть не что иное, как нехитрое приспособление-прицеп или тележка с рамой и сиденьем для оператора, которую подсоединяют к мотоблоку. Данное устройство удобно тем, что при дополнении к мотоблоку оно существенно повышает его функционал, но при этом не требует постановки на учет, как в случае с трактором. Система снабжается колесами, а также может предусматривать крепеж навесного оборудования. С помощью данного агрегата можно трансформировать мотоблок в устройство для перевозки грузов.

Адаптер может быть заводским либо изготовленным самостоятельно. Однако вне зависимости от этого его устройство будет состоять из основных рабочих элементов. Отличия будут определяться типом агрегата. Модель оборудуется рулевым колесом, что существенно упрощает управление техником в процессе работы. Сама конструкция может быть длинной и короткой. Учитывая легкость класса, изделие может крепиться не только к двум, но и одному колесу мотоблока.

Конструкция адаптера предусматривает наличие рулевого привода, который выполняют в виде отдельного узла, а также жесткой сцепки, отвечающей за соединение с мототехникой.

Зачастую приобретают плуг, борону, окучник, косилку, снегоуборщик, картофелекопалку и картофелесажалку. В остальном же устройство можно назвать комфортабельным – оператор в нем располагается сидя.

Устройство состоит из рамы, сиденья для пользователя, двух колес, оси и механизма сцепки. Сиденье крепится к раме, которую закрепляют на шасси. Колеса адаптера для мотоблока с рулевым управлением могут быть разными, что зависит от назначения техники. Например, варианты из металла применяют для работы с почвой, резиновые аналоги используют для передвижения по дороге.

Соединяясь с мотоблоком, получается полноценная конструкция с четырьмя колесами. Несмотря на то что она не подчиняется регламенту (не регистрируется) и на таком агрегате нельзя ездить по дорогам общего пользования, техника незаменима в быту для любого хозяина частного дома с приусадебным участком.

Отличительной особенностью адаптера для мотоблока с рулевым управлением является тот факт, что здесь предусмотрено управление как передних, так и задних колес. Сама же техника достаточно проста в управлении.

Сцепной механизм адаптера изготавливают из стали либо чугуна посредством сварки. Он позволяет зафиксировать тележку к мотоблоку. При этом лучшей системой считается П-образный вариант крепления, который на практике доказал свою устойчивость. Весит адаптер в среднем 20-22 кг, может иметь грузоподъемность до 100 кг. Скорость передвижения его вместе с мотоблоком может превышать 10 км/ч.

Изготовление устройства с подвижным сочленением

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

• электродрель с необходимым набором свёрл;

• сварочный аппарат постоянного тока и электроды;
• болгарка с набором отрезных и шлифовальных дисков;
• молоток, напильник, угольник, различные метизы;
• листовой металл толщиной не менее 5 мм;
• несколько профильных труб размером 40 x 50 и 50 x 50 мм;
• круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
• стержни стальные диаметром под круглую трубу;
• швеллер 40 x 50 мм;
• два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
• кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.

2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
3. К основной раме приваривают несколько кусков трубы для установки сиденья.
4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
5. Устанавливают готовое сцепное устройство.
6. Прицепляют к мотоблоку.

Изготавливают кронштейн для навесного оборудования. Его располагают на задней поперечине рамы. Для этого добавляют несколько рычагов и тяг, которые будут изменять высоту подъёма сельхозорудий.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

• трубы прямоугольного сечения;

• колеса;
• швеллер №10 длиной 40 см;
• сцепной узел;
• сварочный аппарат;
• подшипники;
• крепежные болты;
• сидение.

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

• стальные трубы;

• листовая сталь;
• сидение;
• уголки;
• пара колес;
• сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

• обод;
• сидение;
• колеса;
• приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

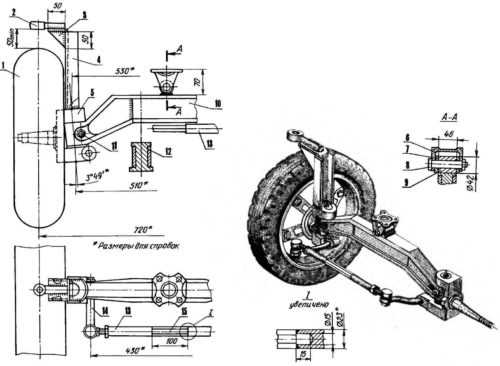

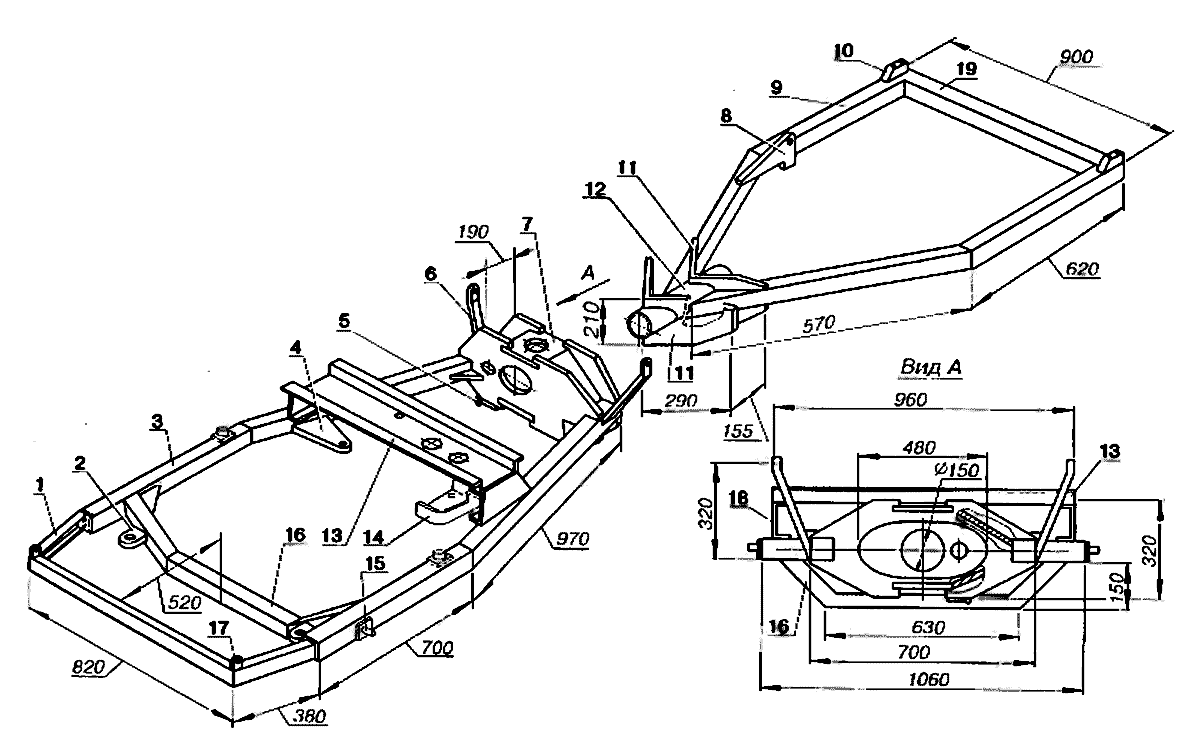

Чертежи ключевых узлов адаптера

Сборка

1 шаг

Необходимо создать или использовать готовую схему, на которой отображена последовательность передачи движения непосредственно от двигателя мотоблока через механизм передачи к рабочим органам.

Обратите внимание на предоставление равновесия системного механизма и защиту от перегрузки

2 шаг

Изготовление основных деталей начинается с рамы, обеспеченной вилкой и втулкой для свободного рулевого управления.

Используя металлический профиль, предварительно нарезанный на части, согласно чертежу скрепить при помощи болтов или сварки детали

3 шаг

Конструкция ходовой части зависит от местонахождения двигателя. Если двигатель расположен в передней части устройства, базовые колеса будут обеспечивать ширину колеи, поэтому задние колеса фиксируются к раме с помощью колесной оси.

Для изготовления рамы понадобится труба соответствующего размера и ширины с запрессованными на концах втулками с установленными внутри подшипниками, на которых фиксируются колеса

Если двигатель предусмотрен сзади, то для нормальной балансировки финишной конструкции, ширина проложенной колеи должна быть больше. Для этой цели колеса, предусмотренные в стандартной комплектации, рекомендуется переустановить на более значительный по ширине мост.

4 шаг

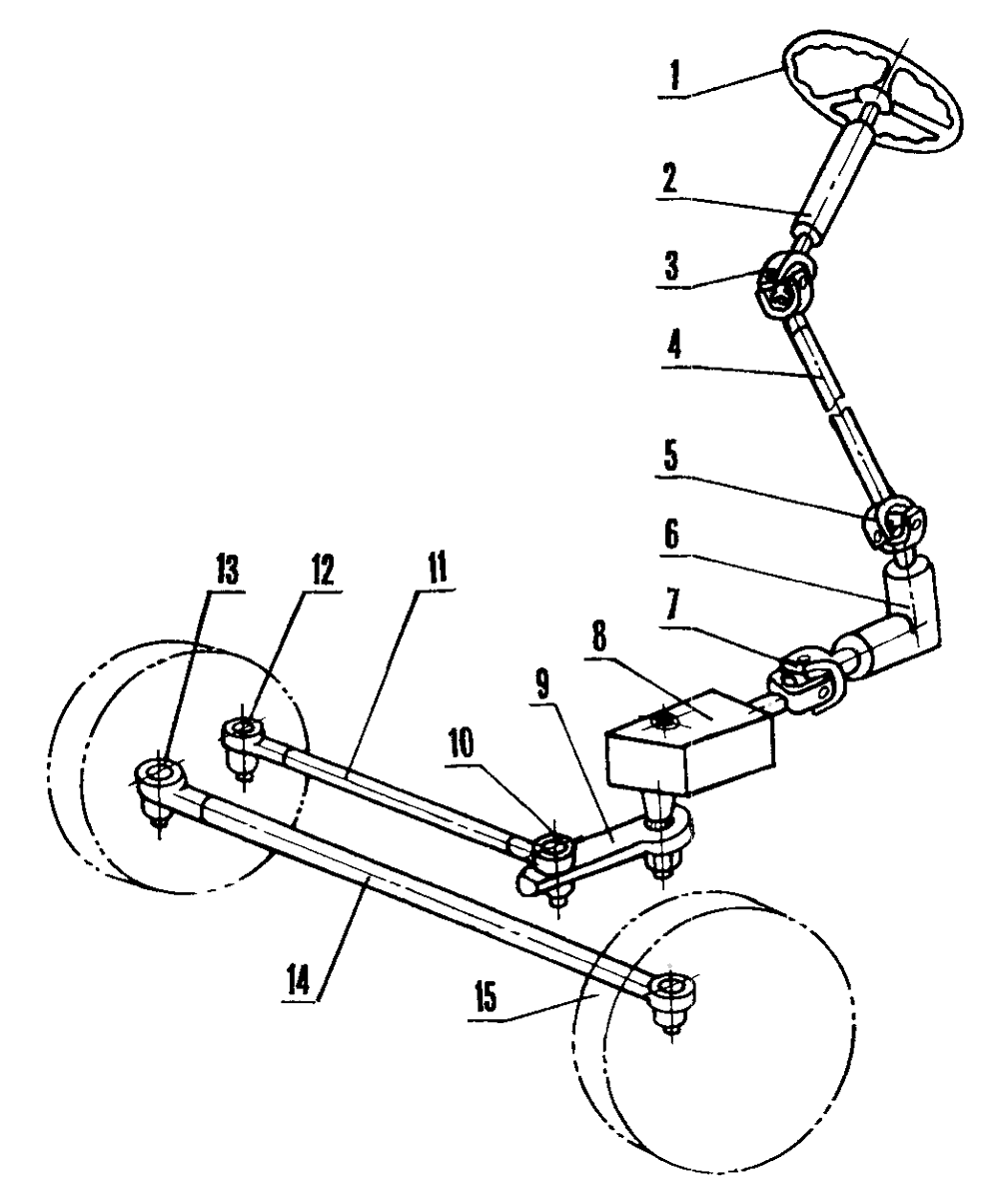

Установка рулевого механизма не всегда предусматривает рукоять, снятую с автомобиля.

Можно воспользоваться схемой и установить руль, но и рукоять самого мотоблока справится с задачей удобного управления

6 шаг

Для того, чтобы осуществлять различные виды работ с дополнительным оборудованием: культиваторами, плугами, необходимо установить гидравлическую систему, с функциями которой может справится обычный автомобильный насос.

7 шаг

Сцепление двух основных элементов: приобретенного мотоблока и изготовленного вручную адаптера, происходит при помощи швеллера, с отверстиями для штыря мотоблока.

Отверстия необходимо будет предварительно сделать на токарном оборудовании или при помощи мощной дрели

На завершающем этапе следует: окрасить все детали для сохранения от ржавчины и смазать.

Собрав адаптер для мотоблока своими руками, необходимо опробовать его в тестовом режиме. Правильная подготовка оборудования позволит обеспечить хорошее качество работы

Особое внимание стоить уделить регулировке основных узлов, двигателя и топливной системы

Виды адаптеров для мотоблока

Основной параметр, по которому делятся адаптеры к мотоблокам, заключается в способе их соединения с сельскохозяйственным агрегатом. В зависимости от этого, в продаже можно найти:

задний адаптер для мотоблока – сцепка расположена в передней части такой конструкции. Следовательно, после соединения адаптер находиться позади мотоблока;

передний адаптер для мотоблока – такое приспособление оборудовано сцепным механизмом, расположенным в задней части конструкции. После соединения адаптер находиться перед мотоблоком. Каждый передний адаптер поставляется в продажу вместе с рулем – он необходим для управления всей мини-колонной. Адаптеры с рулевым управлением обладают более сложной конструкцией, поэтому их стоимость немного выше, чем приспособлений первого типа.

Также все имеющиеся в продаже адаптеры для мотоблоков делятся между собой по области применения. На рынке встречаются:

• укороченные адаптеры – это небольшие по габаритам приспособления, которые предназначаются для эксплуатации в паре с легкими мотоблоками. Благодаря небольшой массе, такой адаптер можно крепить к одному из колес мотоблока;
• удлиненные адаптеры – конструкции этого типа применяются для работы с тяжелыми сельскохозяйственными машинами. Они обладают достаточно большими размерами и немалым весом.

Следует отметить, что адаптеры для мотоблоков делятся между собой по наличию кузова. По этому параметру в продаже можно найти такие конструкции:

• кузовные адаптеры – в их конструкцию входит кузов, позволяющие перевозить огородный инвентарь и урожай на довольно большие расстояния. Такие адаптеры станут незаменимыми при выполнении посевных работ и сборке урожая;
• бескузовные адаптеры – такие приспособления не оборудованы кузовом, поэтому их задачи совсем другие – они применяются исключительно в целях обработки грунта.

При выборе адаптера обязательно учитывайте конструктивные особенности приспособлений – это позволит приобрести оборудование, соответствующее конкретно вашим требованиям.

Назначение и виды адаптеров

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

Существует два основных вида конструкции:

1. С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
2. С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

Поэтому при изготовлении самодельного адаптера для мотоблока нужно хорошо представлять цели и задачи этого устройства, а также знать, какие материалы и запчасти есть в наличии. При необходимости нужно собрать все недостающие детали.

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

1. Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
2. Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
3. Гайки винты, шайбы.
4. Смазка: солидол.
5. Сварочный аппарат, дрель со сверлом, провода, диски.
6. Болгарка.
7. Отвертка, гаечный ключ, шуруповерт.
8. Рама для поворота культиватора при помощи руля.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.
