«без воды ни туды и ни сюды»

Системы полива

Поверхностный полив – самый простой способ. Вода, по выкопанным  узеньким траншейкам, подается к растениям. Все находится на поверхности, вопрос монтажа отпадает.

Такое увлажнение почвы не желательно, так как вода поступает рядом с корневой системой, культура теряет часть кислорода.

Дождевание – увлажнение происходит методом распыления воды. Сами распылители устанавливают в определенных местах на участке, так чтобы оросить весь участок. Этот способ полива очень хороший, вода поступает в прикорневую систему и корни, само растение получает влагу и кислород.

Система капельного полива

Один из самых экономичных способов увлажнения. Вода по шлангам с отверстиями поступает непосредственно к корню культуры. Поливочные шланги в этой системе подведены к трубе с водой, которая может быть подключена не только к центральному водоснабжению, но и к любому накопителю. В конце каждого шланга установлена заглушка. Система оснащается фильтром и краном на подачу и отключение воды.

Минусом капельного полива является засорение шланга, отверстия не большие, в них попадают частицы почвы.

Внутрипочвенный полив

Поливочная магистраль данного типа прокладывается с углублением под слой почвы в 0,3м. трубы оснащены специальными отверстиями для подачи воды напрямую к корням растений. Этот вид увлажнения хорошо подойдет для теплиц и мест где не проводится вскапывание почвы. Хотя можно организовать поливочную систему из пластиковых труб и высаживать растения относительно магистрали. Внутрипочвенная поливка отменяет регулярное рыхление земли, и процесс положительно отражается на поступлении кислорода к корневой системе.

Достоинства труб из пластика

• Гладкие стенки, что купирует образование отложений.
• Отличная пропускная способность
• Материал прочный, способен выдержать нагрузку средней тяжести, как садовая техника
• Долгий срок службы
• Стойкость к агрессивным средам и химикатам
• Морозоустойчивость
• Легкий простой монтаж, исключающий использование дорогостоящего оборудования.
• Пластик не подвержен коррозии

Системы полива делятся на автоматические, полуавтоматические и ручные управления

• Механическое управление самое простое. Полив происходит при помощи шланга или организованной системы увлажнения методом включения и отключения шарового крана.
• Полуавтоматическая система полива на даче рассчитана на ручную подачу воды, то есть открытие крана, дальше распределение жидкости по трубам, регулировка напора и расхода воды происходит автоматически.
• Автоматическая поливка участка абсолютно автоматизированный процесс. Человеку даже находиться на даче не обязательно. Почва участка будет увлажняться в заданном режиме с нормированным количеством воды. Система оснащена датчиками, которые фиксируют температуру воздуха, почву, влажность почвы. Они автоматически включают полив при необходимости и отключают систему.

Принцип работы автоматической системы полива

С появлением на рынке «умных» систем полива, можно не беспокоиться за свои насаждения: устройство самостоятельно польёт их в нужное время. Подобные автоматические системы состоят из следующих элементов:

• Ёмкость для воды, колодец или водозаборная скважина.
• Водонапорный насос.
• Разветвлённая система трубопроводов.
• Форсунки-разбрызгиватели или насадки для точечного полива растений.
• Контроллер управления.

Последний компонент (контроллер) делает всю систему автоматической. Управляющий контроллер представляет собой устройство, совмещающий в себе электромагнитный клапан и процессор. С его помощью можно задавать различные сценарии работы – устанавливая определённое время начала и завершения полива по таймеру. При соединении процессора с датчиком влажности почвы, система начнёт поливать огород или газоны при снижении этого показателя ниже установленного предела. Это позволяет избежать перерасхода воды и электроэнергии, а также излишнего увлажнения почвы.

Другая полезная функция умных систем полива — это возможность управления ими в удалённом режиме. Контроллеры, имеющие выход в сеть через WiFi, могут поддерживать связь со смартфоном (планшетом, ноутбуком) владельца, находящимся на работе или в городской квартире. Через интернет процессор передаёт на мобильное устройство показатели встроенных в систему датчиков влажности и температуры воздуха. В зависимости от этого, пользователь через программу-фреймворк даёт команду контроллеру на полив растений. Также в удалённом режиме можно создавать сценарии работы автоматического полива и менять их в зависимости от погодных условий.

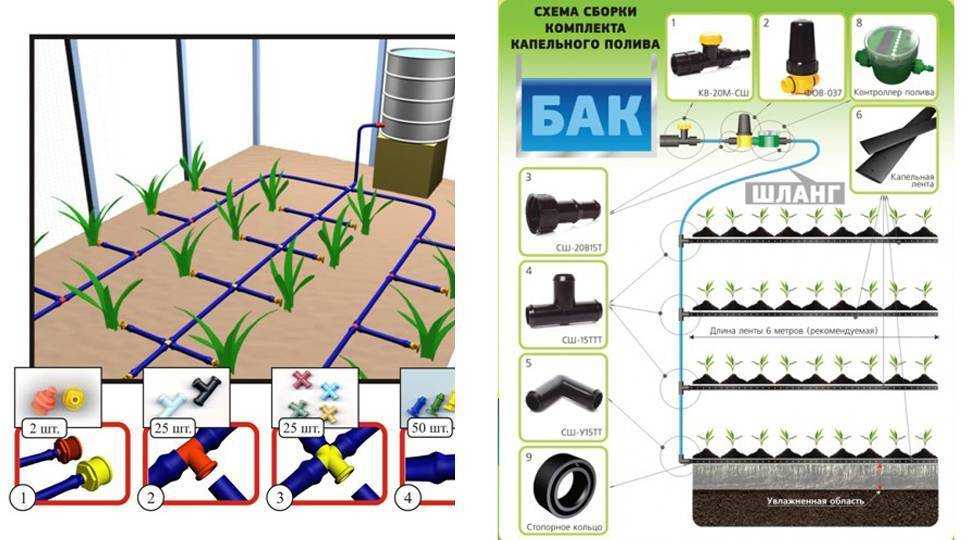

Система капельного полива

Такая система представляет собой гибкую ленту с эмиттерами. Она укладывается прямо на газон, закапывать её не нужно. Капельный пролив используется там, где невозможно или нецелесообразно устанавливать спринклеры. Подача воды осуществляется таким же образом, как и в системах с дождевателями. Иногда их подключают совместно (капельная в этом случае подключается через редуктор, уменьшающий давление).

У капельных систем есть свои достоинства и недостатки.

Капельный пролив используется там, где невозможно или нецелесообразно устанавливать спринклеры

К преимуществам относятся:

• Простота укладки.
• Лёгкая регулировка.

• Возможность поливки растений под корень.
• Исключается фактор ветра.

Из минусов можно выделить:

Если правильно смонтировать систему поливки, то впоследствии можно сэкономить большое количество времени и сил на поливании газона вручную. При этом травяное покрытие всегда будет оставаться зелёным и свежим.

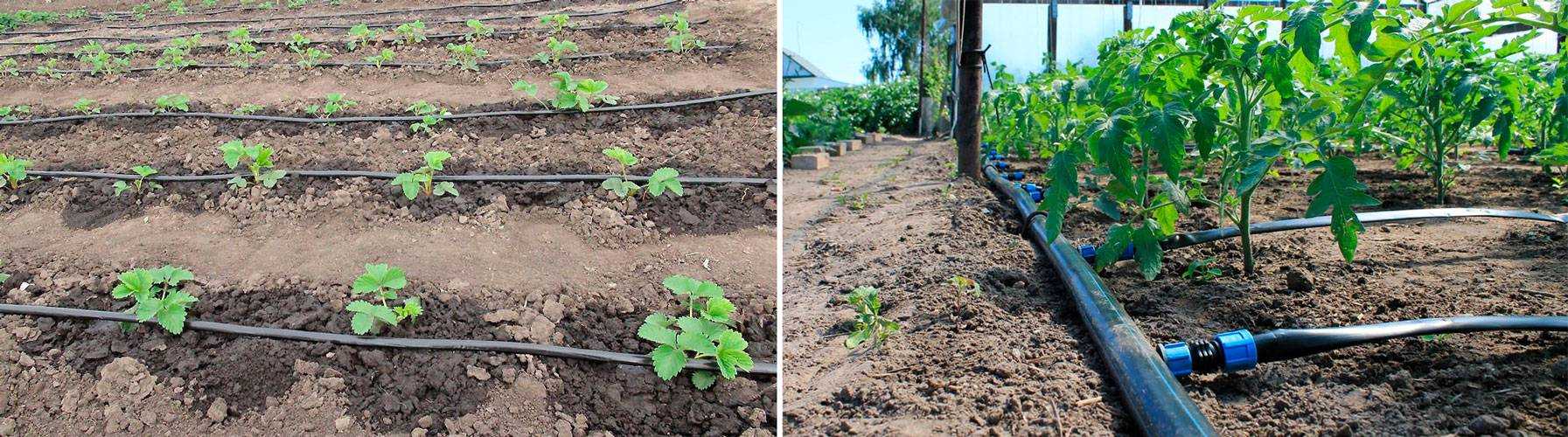

Капельный полив в теплице

Надежность и долговечность функционирования оросительной системы зависит от правильного выбора типа полива. После этого нужно определиться с выбором стояков. Теперь обо всем по порядку.

Для обеспечения влагой теплицы следует отдать предпочтение поливу с пластиковых труб. Наиболее эффективным является капельный полив в теплице из полипропиленовых, ПВХ труб

Особенность этого метода состоит в том, что вода попадает непосредственно к корням, что очень важно для развития растений

При поливе в теплице из полипропиленовых труб вода не попадает на поверхность растения, а значит, исключается возможность ожогов листьев.

Для такой автополивной конструкции также подходят гибкие полиэтиленовые трубопроводы, оснащенные специальными устройствами – капельницами.

Главные преимущества капельного полива в теплице из труб:

• высокая эффективность;
• экономия воды;
• минимальное количество сорняков;
• оптимальная подача влаги, которую можно регулировать, в зависимости от этапа развития растительности;
• возможность подачи удобрений к корням вместе с водой.

Как результат – повышение урожайности томатов, огурцов, других овощей на 25-35%.

Недостатки:

• большие первоначальные затраты на приобретение материалов;
• возможность попадания мусора, ила в капельницы, что может привести к закупорке трубопровода;
• смена культур приводит к необходимости перестраивания конструкции.

Важно! Не старайтесь экономить на материалах и элементах трубопровода. Лучше покупайте дорогие, но качественные материалы, поскольку автополивная конструкция сооружается на года

Особенности проектирования и эскиза

Прежде чем приступить к непосредственным работам, надо составить точный план участка и обозначить размеры объектов, расположенных на его территории

Важно указать зоны отдыха, дорожки, места, где будут стоять строения. Последние не должны проходить через область полива. Если предполагается автоматическое орошение совмещенного типа, надо обозначить пустые цветники, крупные деревья

К ним будет подведен прикорневой полив. Можно выделить несколько этапов составления проекта:

Если предполагается автоматическое орошение совмещенного типа, надо обозначить пустые цветники, крупные деревья. К ним будет подведен прикорневой полив. Можно выделить несколько этапов составления проекта:

1. Обустройство зон полива. Если газон разделён площадкой для отдыха или дорожками, общая площадь делится на отдельные зоны. Водные струи при орошении не должны попадать на них.
2. Диаметр труб, пропускная способность. В этом случае необходимо определиться с пропускной способностью веток трубопровода. Необходимо выявить максимальную отметку и ту, которая является оптимальной.

Сначала выявляется диаметр подающей трубы там, где она подключается к насосной станции и водопроводу. Если газон разделён на отдельные территории, разветвление производится по коллекторной схеме. За счёт этого давление на всех ветках трубопровода становится равномерным. Диаметр магистральной трубы до коллектора не должен превышать аналогичный параметр у подающей трубы. То же самое можно сказать относительно диаметра ответвлений в отношении магистральной зоны. Следующие этапы:

Подбор количество спринклеров. Определяют сначала место установки статических спринклеров с ограниченным углом полива. Их монтируют по углам газона вдоль объектов, в том числе дорожек. Контур распыления на газон при этом направляют. Делать любые отметки очень удобно посредством циркуля. Спринклеры с радиальным поливом распределяют по центральной зоне. То же самое касается вращающихся и статических устройств. Зону полива каждого дождевателя очерчивают на плане циркулем. Спринклеры могут иметь различный радиус полива.
Выбор спринклеров

Согласно эскизу, подбирают подходящий спринклер
Принимают во внимание угол полива, диаметр резьбы и радиус перемещения водных потоков. Погрешность может варьироваться от 10 до 15%
Вот почему лучше подбирать спринклеры с запасом.
Определение зоны размещения контроллеров и ЭМ-клапанов

Отдельно электромагнитный клапан монтируется на каждой подключаемой по отдельности ветке полива. Их можно ставить в одном месте (так даже лучше). За счет этого обеспечивается максимальное удобство обслуживания. Контроллер управления располагается в специальном защищенном месте. В то же время необходимо позаботиться об удобном доступе для программирования и последующего управления.
Расположение труб. Линии прокладки труб отмечают на плане, подбирая количество поворотов и минимальную протяженность. Разветвление необходимо максимально копировать. С диаметром резьбы спринклеров согласовывают диаметр труб. Отмечают их вместе со всеми необходимыми фитингами на схеме.
Определение производительности насоса. Устанавливая насосную станцию, надо добиться ее соответствия в плане производительности и расхода воды для полива. Фиксируется суммарный расход для всех спринклеров, работающих единовременно. Надо принять во внимание потенциальные потери. Они могут иногда доходить до 20%.
Обустройство дренажного колодца. Их в количестве нескольких штук ставят на нижних зонах участка. В колодце проводится несколько ветвей трубопровода. Расположение этих компонентов системы надо подбирать таким образом, чтобы они не бросались в глаза

Также важно и удобство в обслуживании.
Использование вспомогательного оборудования. Здесь подразумеваются фильтры и запорная арматура. Их закупают в соответствии с параметрами трубопровода, не забывая нанести отметки на плане, указывающие на их месторасположение

Их закупают в соответствии с параметрами трубопровода, не забывая нанести отметки на плане, указывающие на их месторасположение.

Проектируют установку датчиков дождя и влажности грунта. Чтобы чертеж зоны полива было удобно читать, можно выделить те или иные участки различными цветами и указать обозначение условными знаками. Для удобства вместе с планом составляют и спецификацию. В ней отражаются характеристики выбранных компонентов системы и их количество.

Как правильно поливать растения

Помимо правильного подбора вида полива и его грамотной организации, необходимо соблюдать и элементарные правила, которые позволят сделать увлажнение максимально полезным:

• Главное правило – любой полив должен быть систематическим. Иными словами он не должен зависеть ни от месяца, ни от часов полива. В идеальном случае всегда должен быть запасной резервуар с водой.
• Лучше выполнять полив реже, но обильно. В период сильной жары незначительные, но частые поливы не только не приносят пользы, но и могут нанести вред растениям. До основных корней влага все равно не доходит, зато быстро образуется твердая корка на почве, которая не только ограничивает доступ кислород, но и увеличивает испарение воды.
• Основная масса корней расположена на глубине 20-25 см у плодородных культур и на глубине около 15 см у газонной травы. Чтобы полностью промочить почву глубиной 25 см требуется около 25 литров воды на 1 м2. Газоны можно периодически освежать в период засухи.
• Немаловажную роль играет и температура воды для полива. Если брать воду напрямую с колодца или со скважины, она будет иметь температуру порядка 10-12°С. Для растений это будет шок, который приведет к их ослаблению. В идеальном случае температура воды должна быть такой же или немного выше, чем температура почвы. Понятно, что специально греть воду для полива никто не будет, но обзавестись накопительным баком желательно. Объем его может быть как 200, так и 5000 литров, в зависимости от площади участка. Находясь в резервуаре под солнцем, вода прогреется до приемлемой температуры.
• Чтобы обеспечить достаточное давление в автоматической системе полива, ее следует располагать на высоте 2-3 метра над землей и выше. Перепад высоты в 1 метр способен создать давление равное 0,1 бар. Для нормального функционирования многих систем, минимальное давление должно составлять не менее 2-3 бар. В связи с этим часто устанавливаются специальные насосы.
• Ошибочно считать, что если сегодня прошел дождь, то участок не нуждается в поливе. Иногда даже сильные осадки не способны качественно увлажнить грунт на нужную глубину. Вы можете уменьшить продолжительность полива, предварительно оценив состояние почвы, но не отменять его вовсе.
• Нормы потребления воды овощными культурами достигают максимального значения в период интенсивного роста – с конца весны до середины лета. Именно в этот период скорость развития растения определяется количеством потребляемой им воды. Средняя норма – 10-15 л/м2 в неделю.
• Полив должен быть либо утренним, либо вечерним, когда солнце не имеет такого отрицательного влияния на молодые растения.
• Перед выбором того или иного вида полива обязательно изучите потребности растений, которые вы выращиваете. Возможно, им противопоказано попадание воды на листья.

Статья написана для сайта remstroiblog.ru.

Принципы построения

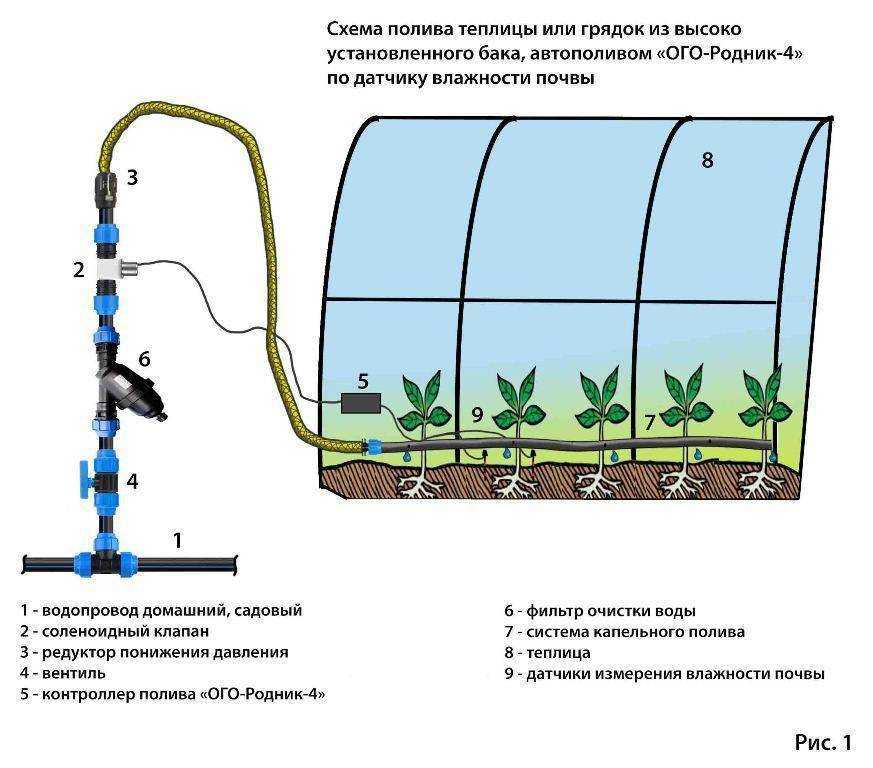

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них

Система автополива своими руками — реальная задача

Как управляется

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

• Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.
• Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.

Иногда выгоднее сделать две автономных системы полива

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.

Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей.

При такой организации — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.

Делаем полноценный автоматический полив

Чертим план

Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

На схеме отмечаем точку водозабора. В случае если источников воды несколько, и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

Выбираем метод орошения

В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

Составляем схему полива

Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия.

Придерживаемся такого порядка проектирования:

1. по углам участка устанавливаем дождеватели для полива на 90 градусов;
2. вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
3. по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
4. по площади устанавливаем устройства, поливающие на 360 градусов.

Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

• сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
• по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
• в местах, куда не достают дождеватели, планируем укладку капельной линии.

Готовая система автополива

Существуют готовые наборы для автополива, однако они не учитывают особенностей вашего участка. Как правило, к ним нужно еще докупать насос необходимой мощности, наращивать магистральные и отводящие трубы, приобретать таймеры. Оптимальный вариант — сделать систему автоматического полива конкретно под ваш сад или огород. Профессионалы выполнят это быстро, качественно, с учетом особенностей ландшафта. Все расчеты будут сделаны специалистами.

Система полива KARCHER 2.645-238.0

Набор капельного полива Karcher 2.645-238.0 – это базовый комплект из шланга для подачи воды длиной 15 м, 10-метрового сочащегося шланга и 10 капельниц. Он рассчитан на небольшое количество растений: например, живую изгородь, клумбу или несколько кустов. Чтобы покрыть большую площадь, придется купить дополнительные шланги и капельницы. Вместо последних можно установить форсунки для разбрызгивания воды, чтобы обеспечить верховой полив.

Удобно, что при установке системы понадобятся только ножницы, чтобы разрезать шланг для подачи воды. Он крепится к земле пластиковыми колышками, на места разрезов устанавливаются капельницы или форсунки, а сочащийся шланг укладывается на отведенное ему место. Всю систему можно разобрать и переместить, если постоянный полив стал актуален на другом участке сада.

Система полива GARDENA 1265-20

Набор капельного полива Gardena 1265-20 подойдет для комнатных растений, цветов на террасе или в оранжерее. Вместо привычных капельниц в нем использованы капиллярные трубочки, которые подключаются к распределителям, затем к шлангу длиной 9 м и далее – к небольшому погружному насосу, который идет в комплекте. Для работы системы потребуется электричество и резервуар с водой.

Встроенный трансформатор с таймером подключается к электросети и раз в сутки запускает насос, который подаёт воду из ёмкости к распределителям. От них к горшкам по капиллярным трубочкам поступает нужное количество воды: 15, 30 или 60 мл в сутки. Для особенно влаголюбивых цветов можно использовать несколько трубочек одновременно.

Комплект рассчитан на 36 растений, так что если вы оставляете цветы (36 штук) на неделю и устанавливаете подачу воды 60 мл в сутки на кашпо, то в емкости должно быть не менее 15 литров воды. Это относительно небольшой расход, который возможен за счет попадания влаги прямо в грунт без потерь на его поверхности.

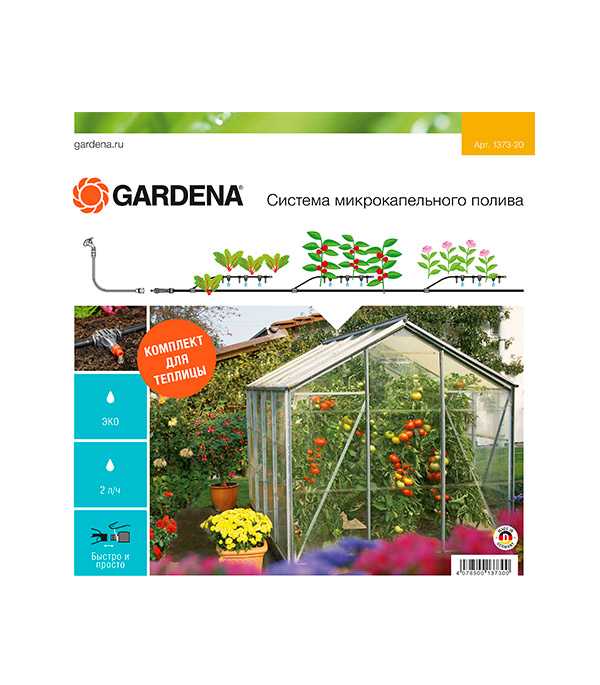

Система полива GARDENA 1373-20

Классический вариант системы капельного полива для теплицы, в который входят шланг и капельницы. Набор рассчитан на 40 растений и площадь до 24 м², что соответствует весьма вместительной теплице (например, 3х8 м). При установке укладывается подающий шланг длиной 25 м, закрепляется колышками, а капельницы размещаются рядом с растениями. В начале сезона вместо капельниц можно подключить насадки для микрораспыления (они есть в комплекте), чтобы поливать рассаду.

Забор воды идет через магистральный шланг от водопровода или насоса, но его длина составляет всего 5 м — может понадобится удлинитель.  В базовый комплект не входит контроллер для регулировки полива, так как система включается вручную. Но установить регулятор можно отдельно, если захотите автоматизировать систему.

Автоматизируем систему

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

Мы обустроили линии следующим образом:

1. одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
2. вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м2. Трубы использовали аналогичные;
3. третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.
