Как правильно разобрать и отремонтировать патрон для дрели

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

• заглубить кулачки внутрь корпуса и максимально их развести;
• выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
• при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу
, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании
, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей
, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Патрон для дрели может быть представлен несколькими видами, которые заметно отличаются устройством и конструктивными особенностями

Заменить такую часть электродрели быстро своими руками вполне возможно, но необходимо знать основные правила выполнения таких работ

Патрон для дрели может быть представлен несколькими видами, которые заметно отличаются устройством и конструктивными особенностями. Заменить такую часть электродрели быстро своими руками вполне возможно, но необходимо знать основные правила выполнения таких работ.

Патрон для дрели: устройство и разновидности

Значительная часть моделей дрелей оснащается так называемыми кулачковыми устройствами. Такой вариант является полым цилиндрическим корпусом, на поверхности которого располагается движимая деталь в виде кольца или гильзы регулирования. Одно основание цилиндра закрепляется на вал дрели. Вторым основанием осуществляется фиксация насадок. Процесс вращения регулировочного кольца вызывает движение кулачков, выполненных из металла
. Сближение и удаление таких кулачков зависит от направленности кольцевого вращения.

Чтобы выполнить закрепление на вале, корпус оснащается специальным удобным резьбовым отверстием или имеет особую конусную поверхность. Также существуют виды патронов, которые лучше всего подходят для оснащения специально разработанных моделей перфоратора. Снять и поменять его вполне возможно самостоятельно. Кулачкового типа патроны для дрели позволяют выполнить закрепление насадки и хвостовика в стандартных пределах 0,8-10 мм и 1,5-13 мм.

С целью обеспечения максимальной надёжности при креплении очень важно затягивать патрон с применением значительного усилия. Кулачковые патроны могут быть:

• «обычными», представленными «ключевыми» или «зубчатыми венцовыми» вариантами;
• «быстрозажимными» или патрон бзп.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110 о С, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Если заклинил

Это одна из самых частых проблем. Для начала стоит хорошо смазать внутреннюю поверхность патрона и кулачков средством типа WD-40 и подождать 10-15 минут. Затем постучать по нему молотком через прокладку или использовать резиновый.

Если это не помогло, то зажать основание узла разводным ключом, а вторым – аккуратно крутить верхнюю часть.

Другой вариант – зафиксировать корпус в тисках, а цилиндр – газовым ключом. Затем приставить инструмент к столу, и включить электроприбор.

Часто заклинивает по причине попадания во внутрь механизма опилок и прочего мелкого мусора. В этом случае можно подержать патрон над огнем или погреть строительным феном. После этого хорошо смазать.

Все вышеперечисленные советы могут пригодиться не только в случае поломки или сбоев в работе. Инструмент нуждается в периодической смазке и чистке. И даже новый прибор специалисты рекомендуют сразу смазывать.

Дальнейшая замена патрона дрели

Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.

Как быстро снять патрон с дрели показано на этом коротком видео:

При замене учитывают тип соединения. Их два:

• конусное;
• резьбовое.

Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

Важно знать, что резьбовой патрон маркируется двумя типами:

• 1,5-13 М12*1,25;
• 1,5-13 1/2 – 20UNF.

1,5 – 13 — маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.

Конусный тип соединения устроен чуть проще. При замене патрон просто насаживают. Существуют следующие разновидности:

Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от 10 до 18) — это величина диаметра нижнего отверстия.

Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.

Как снять патрон с конусом с электродрели — видео

Дрель – это строительный инструмент, имеющий несколько функций, в зависимости от насадок на нем. С помощью него можно просверлить отверстия любого диаметра в различных видах материалов, можно вкрутить или выкрутить шурупы, использовать в качестве миксера для смешивания жидких строительных смесей. Они бывают угловые и стандартные, сетевые, аккумуляторные и пневматические. Их широко используют в строительстве, при ремонте и в быту.

Важным составляющим дрели является патрон – он зажимает сверло необходимого диаметра и обеспечивает правильные вращательные движения сверла. Выделяют типы и виды и разновидности патронов, в зависимости от способа зажатия сверла – при помощи специального ключа (применяется на мощных инструментах) и быстрозажимной патрон. Существует огромное количество производителей дрели.

При частом использовании, каждый электрический инструмент требует периодического сервисного обслуживания (профилактики) и ремонта, независимо от:

• Производителя;
• Мощности;
• Назначения;
• И источника питания.

С таким патроном необходимое сверло можно зажать за пару секунд без применения дополнительных электро-инструментов. Прилагая усилия одной руки, проворачивается головка, и необходимо повернуть патрон, и разъем для сверла увеличится, благодаря чему можно вытащить ненужное сверло и вставить подходящее.

Затем, путем прокручивания патрона, снова повернуть цилиндр, и зафиксировать нужное сверло для работы. При частой смене свёрл, разъем патрона может прийти в негодность, и сверло будет прокручиваться, осложняя процесс работы. В этом случае необходимо заменить патрон.

Внутри патрона имеется болт, с помощью отвертки его необходимо открутить. Здесь имеется особенность – выкручивать нужно в обратную от привычной сторону – вправо. Если болт откручивается туго, можно попробовать залить жидкий ключ – вполне возможно, от времени внутри появилась ржавчина. После этого, с помощью рывка открутить непосредственно патрон. Бывают варианты, когда необходимо зафиксировать ось, на которой крепится деталь.

Для этого:

• В ней есть специальные пазы;
• В таком случае ось придется зафиксировать ключом;
• И затем резким движением открутить и снять;
• Далее необходимо закрепить новый патрон.

Перед заменой, желательно смазать ось, чтобы в следующий раз не возникало проблем. При сборке, неудобств возникнуть не должно. Главное – не забыть вкрутить обратно болт – напоминаем, что закручивается он также в непривычную сторону – влево. Теперь можно продолжать использовать дрель.

Иногда возникают ситуации, когда поломка дрели связана не с разъемом патрона, а в него что-то попало или заклинило. В этом случае необходимо снять патрон (этот процесс описан выше), и далее разобрать его для очистки.

Виды патронов для дрели

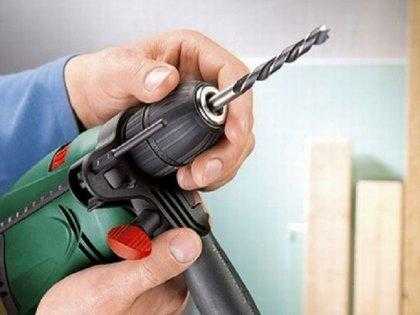

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для , работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.

К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

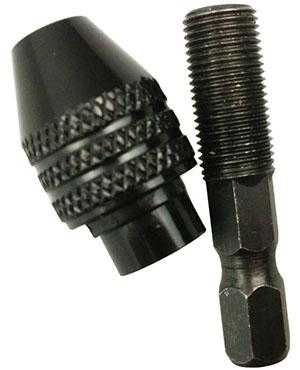

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Самостоятельный демонтаж

Чтобы произвести ремонт или замену детали, необходимо правильно вынуть её из конструкции. Для этого потребуется раздвинуть кулачковые фиксаторы (насколько это возможно) и открутить винт основного крепления. В силу действия центробежной силы или из-за отсутствия герметика на резьбе он может быть очень надёжно закреплён в посадочном отверстии, поэтому в процессе демонтажа потребуется приложить большие усилия.

Этот винт имеет шлицы крестовидной формы, поэтому разборку лучше всего производить с помощью отвёртки аналогичного типа. Применение ударной механической отвёртки может привести к поломке шлицов. В таком случае потребуется дополнительная замена вала редуктора. Чтобы снять патрон с резьбы, нужно предотвратить вращение вала. Для этого во время скручивания вал следует удерживать в неподвижном положении
при помощи разводного ключа.

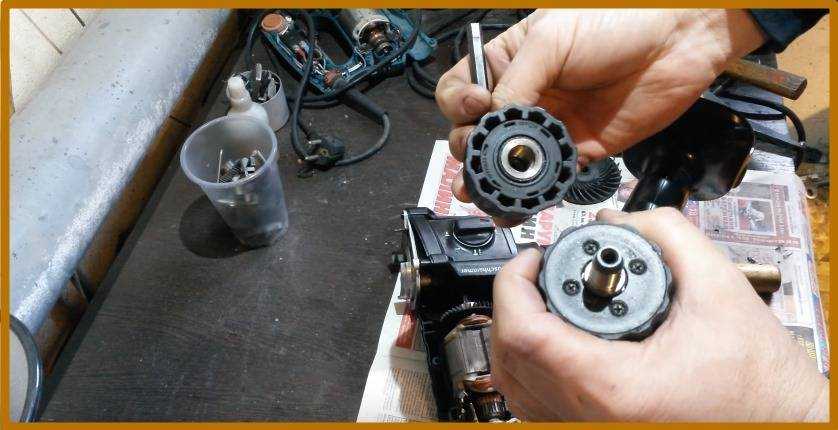

Другой способ фиксации заключается в ручном удерживании шестерней от проворачивания. Для этого предварительно потребуется снять кожух редуктора. Если патрон имеет ключевой тип, то для стабилизации вала будет достаточно вставить ключ в отверстие и установить его неподвижно.

В некоторых моделях дрелей для соединения используется не резьба, а конус Морзе. В таком случае после отвинчивания крепёжного винта потребуется вертикально расположить дрель с помощью тисков таким образом, чтобы патрон оказался внизу. Затем выбить его из посадочного отверстия
, используя резиновую или деревянную киянку. При этом в качестве прокладки обязательно использовать рожковый ключ. Ударять следует аккуратно, чтобы избежать повреждения корпуса и основных деталей дрели.

Руководство по работе с прибором

Работа с дрелью подразумевает, что специалист тщательно прочёл руководство по эксплуатации этого прибора. Это предупредит многочисленные неисправности. В реализации на сегодняшний день представлены разные электрические дрели. Они могут различаться по размеру, ёмкости и вспомогательным возможностям.

Перед работой с прибором нужно осмотреть стену на присутствие спрятанных коммуникаций в толщине. Это могут быть электрические провода или трубы. Металлический детектор, несомненно, поможет идентифицировать такие объекты. Отверстие постоянно будет несколько больше диаметра свёрла

Это следует принимать во внимание при подборе крепежа. Следует следить за тем, чтобы при сверлении электродрель не соскальзывала. Это даст возможность исключить проблемы

Это даст возможность исключить проблемы.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

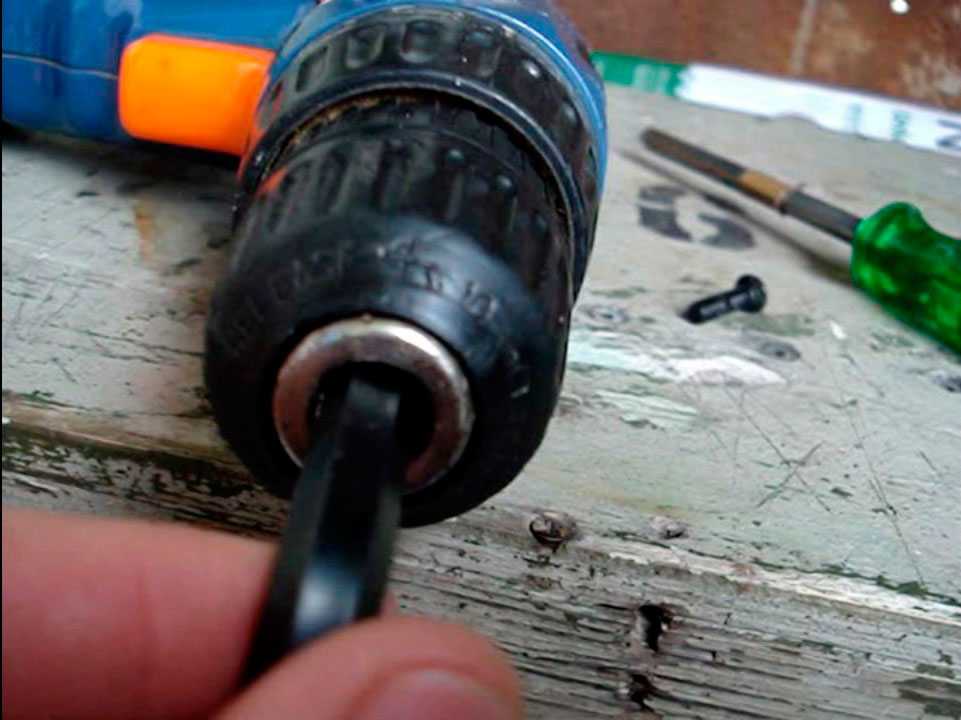

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.

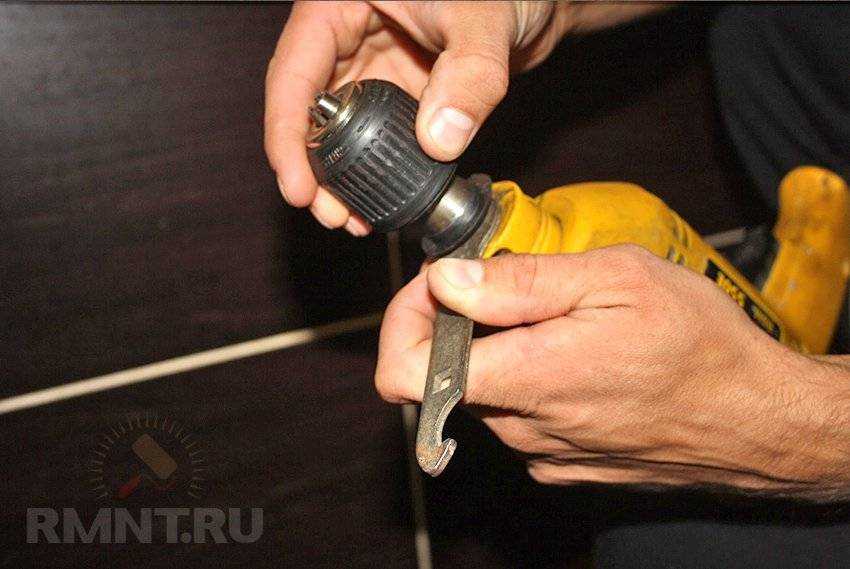

2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

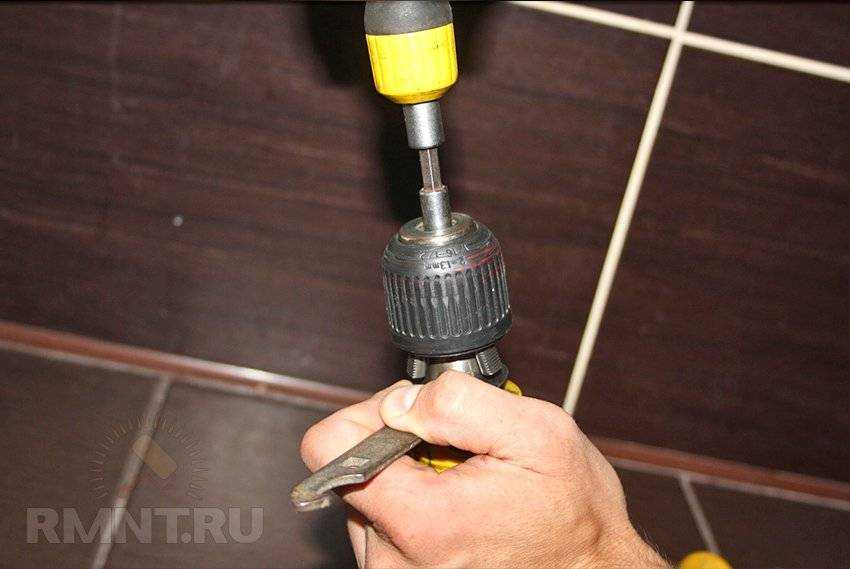

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Устройство патрона

Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.

Конструкция патрона

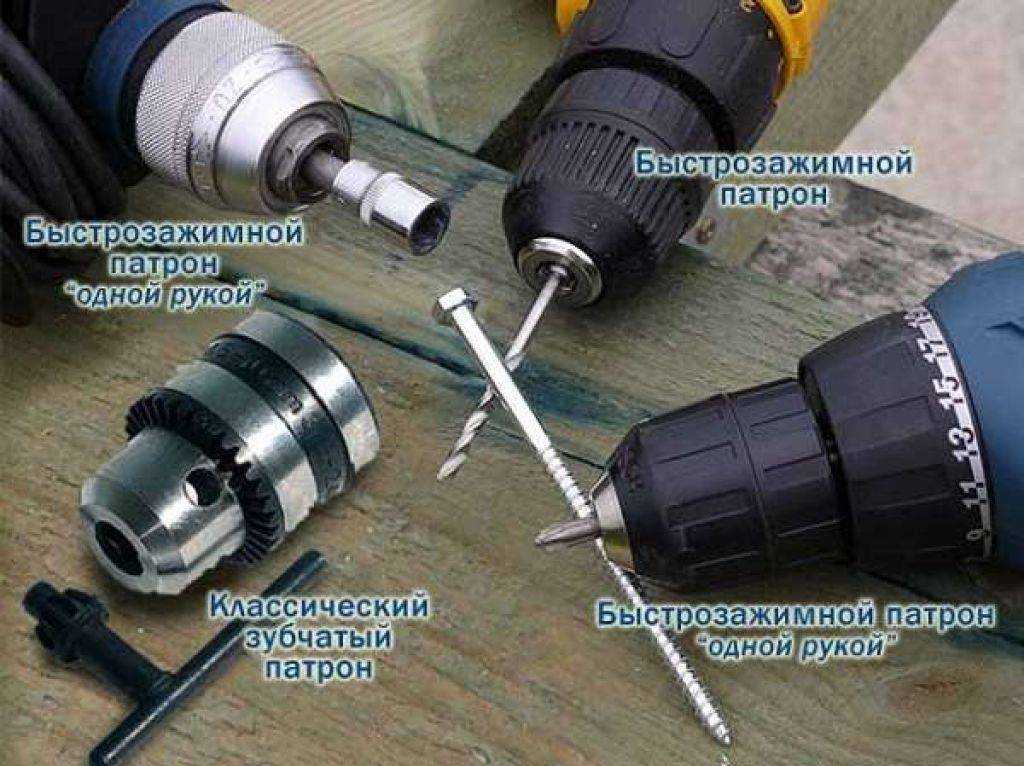

По конструкции патроны бывают:

• быстрозажимные (БЗП);
• самозажимные;
• зубчато-венцовые (ключевые).

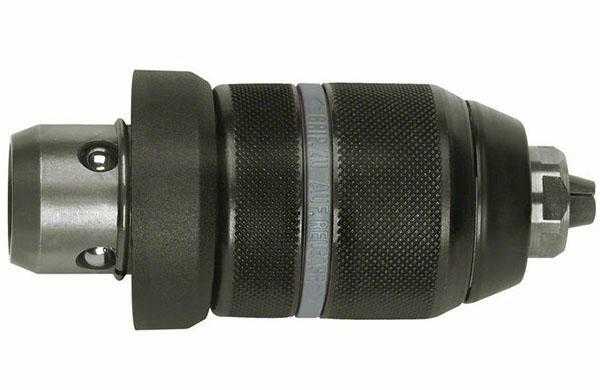

Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.

Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.

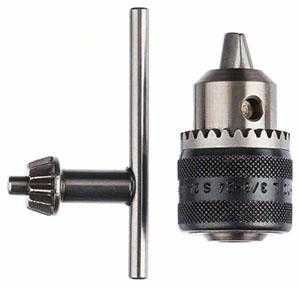

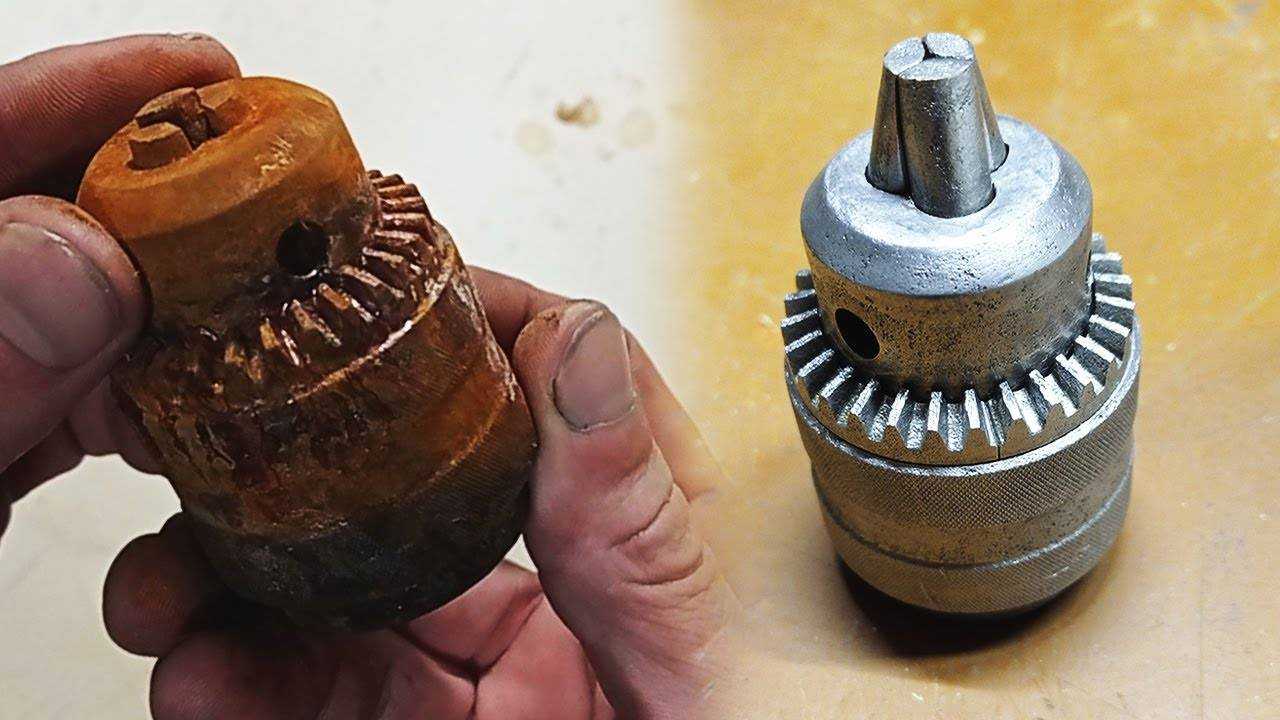

Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.

Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.

Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.

Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:

• саморезы;
• шурупы;
• гайки;
• болты и прочее.

Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.

Перед снятием патрона нужно определить способ его фиксации

Сломанный сверлильный патрон и как его починить

На вступительной картинке вы можете увидеть мой сломанный сверлильный патрон. Настоящий облом. Это портативная дрель Bosch (18 вольт), которая хорошо служила мне последние 5 лет. И однажды одна из 3-х челюстей соскользнула со своего места. Я сразу же отправился на один из своих форумов, чтобы спросить, можно ли это исправить. Скажу лишь, что членство на форуме по деревообработке имеет массу преимуществ. Они любезно и быстро предложили мне совет, подсказки и направили меня к некоторым видео на YouTube. Люблю этих парней!

Мне удалось снять патрон, но я так и не понял, как его разобрать, чтобы снять и заменить стопорное кольцо. Один участник форума сказал мне, что в некоторых сверлильных патронах можно заменить стопорное кольцо и правильно установить кулачки. Итак, вы можете сначала попробовать это. Я решил приобрести бесключевой патрон Ryobi 1/2″ с двойной втулкой. По приведенной мной ссылке вы можете заказать его через Amazon. Тем не менее, я пошел и купил один из Home Depot за 20 долларов, и он отлично работал для моей дрели. Я мог бы заплатить больше, купив его в Home Depot. Но 20 долларов все еще дешево по сравнению с заменой всего сверла.

Итак, вооружившись всеми своими новообретенными знаниями, я решил сделать несколько фотографий шагов, которые я предпринял для ремонта своей портативной дрели Bosch

Обратите внимание, что если у вас дрель другой модели, возможно, вы захотите провести дополнительные исследования по разборке и ремонту. Это 1/2-дюймовый быстрозажимной патрон

Нет никаких гарантий, что то, что я вам здесь покажу, будет точно так же работать с вашей дрелью. Так что занимайтесь исследованиями и удачи!

БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО. Еще один момент, о котором следует помнить. Перед выполнением любого из этих шагов обязательно извлеките все новые батареи из дрели. Я показываю одну фотографию со все еще подключенной батареей, но это полностью разряженная батарея.

Во-первых, я полностью отвел кулачки патрона назад, чтобы открыть установочный винт. Я знаю — это трудно увидеть на картинке выше. Мне пришлось использовать фонарик, чтобы увидеть, какая отвертка или гаечный ключ нужны. Мой взял шестигранный ключ. И это левая резьба, поэтому я повернул винт по часовой стрелке, чтобы ослабить. Выньте установочный винт из патрона.

Затем возьмите самый большой шестигранный ключ, который у вас есть, и вставьте самый короткий конец в патрон дрели. Затяните его. Таким образом, длинная часть шестигранного ключа должна быть перпендикулярна оси сверла.

Теперь левой рукой прижмите дрель к твердой поверхности. Прикрепите шестигранный ключ к краю, как показано на рисунках. Возьмите молоток в правую руку и сильным ударом ударьте по длинному концу шестигранного ключа. Это повернет патрон против часовой стрелки и освободит его от дрели

Обратите внимание, что для этого шага вам следует настроить дрель на низкую передачу или режим сверления

Кроме того, обязательно извлекайте аккумулятор для выполнения всех этих действий. На некоторых из этих фотографий я показываю батарею на месте, но эта конкретная батарея была полностью разряжена, поэтому она не представляла угрозы безопасности.

На приведенном выше рисунке показано, как это выглядит со снятым патроном.

Я попытался разобрать патрон дальше, чтобы добраться до стопорного кольца. Решил заказать новое стопорное кольцо и заменить его. Но я не мог понять, как к нему добраться (см. фото выше). Ради экономии времени я решил в тот же день купить сменный патрон Ryobi в местном магазине товаров для дома. Всего 20 долларов.

Решил сохранить старый патрон и дальше буду с ним возиться. Если я смогу его починить, то у меня будет еще один резервный патрон, если этот новый когда-нибудь выйдет из строя.

На этой фотографии новый и старый патроны показаны рядом. Внизу слева — новый сменный патрон производства Ryobi.

Просто навинтите новый патрон на дрель. Установите установочный винт на место. Я должен был не забыть затянуть установочный винт, повернув его против часовой стрелки.

Теперь я снова в деле. Я могу начать делать несколько скворечников к весне и поработать над несколькими проектами с ручками. Я надеюсь, что этот небольшой урок был полезен. Опять же, убедитесь, что вы провели дополнительное исследование для вашей дрели, чтобы убедиться, что вы правильно заменили патрон.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме

При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:. Маркировка резьбового патрона

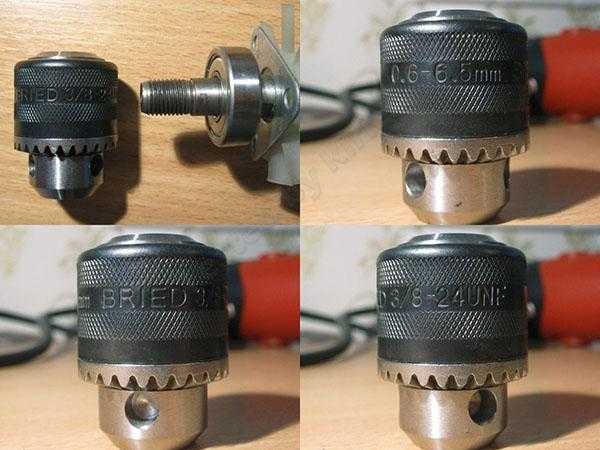

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

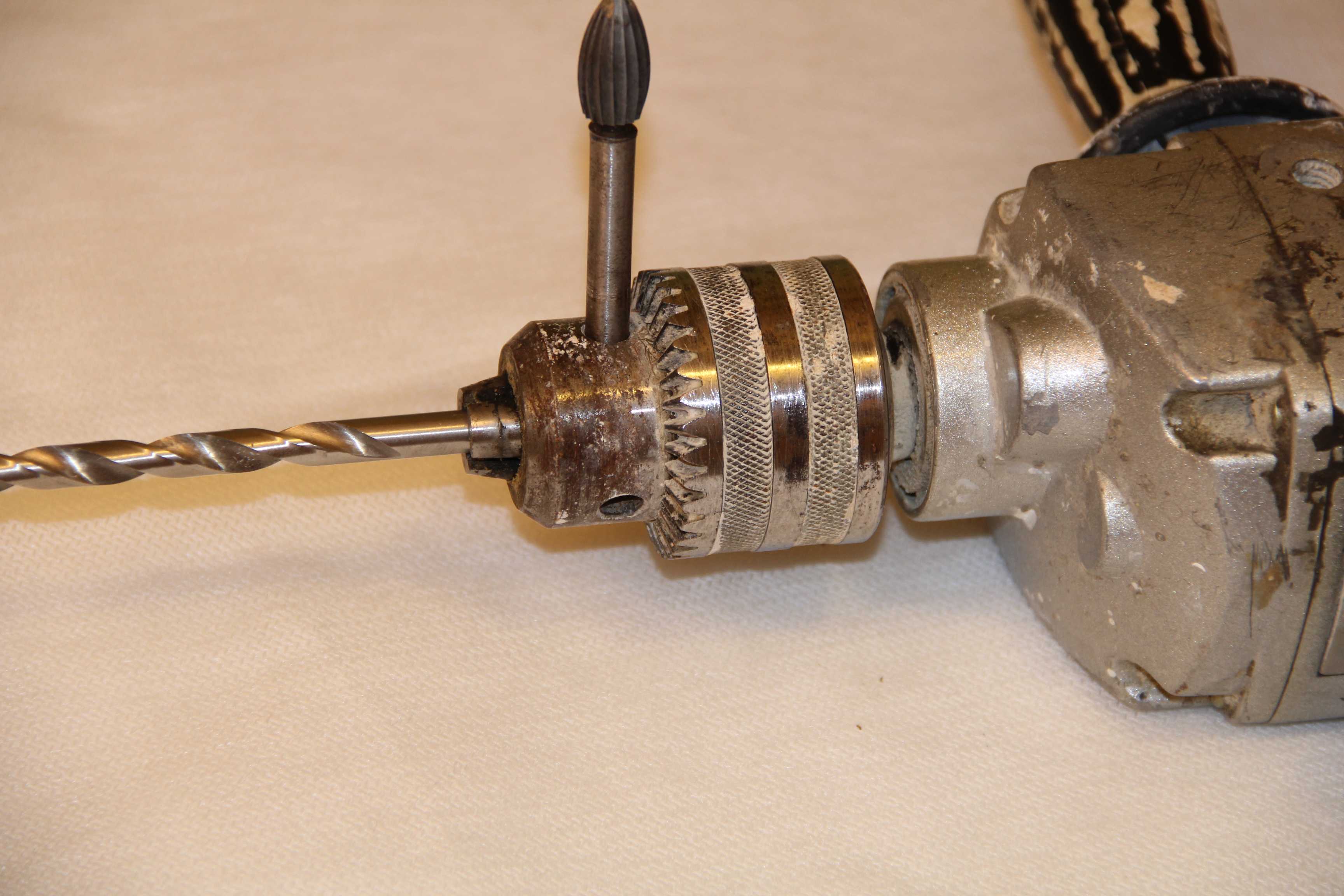

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Патрон в дрели – один из наиболее эксплуатируемых и, соответственно, быстро вырабатывающих свой ресурс элементов. Поэтому, независимо от частоты использования инструмента, он рано или поздно выходит строя. Но это вовсе не причина приобретать новую дрель – изношенный патрон можно просто заменить на новый. Процедура несложная и выполнимая самостоятельно в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

• 1,5−13 М 12×1,25;
• 1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Как снять быстрозажимной патрон

Этот вид оснастки придумали в компании Bosch. Такие типы устройств широко применяются во многих дрелях фирм Бош, Макита, Хитачи, а также и в шуруповёртах. Они позволяют легко и без особых усилий менять свёрла, что особенно удобно при работе с большим количеством свёрл.

Понадобятся:

1. Крестовая отвёртка или прямая.
2. Шестигранный г-образный ключ.
3. Молоток.

• Нужно выкрутить винт-стопор. Винты бывают под разные отвёртки.
• Шестигранный ключ зажать в патроне короткой стороной.
• Дрель или шуруповёрт нужно положить на край стола (верстака), так, чтобы устройство не лежало на столе.
• Ударом молотка по не зажатому краю шестигранника наносим резкий удар. Направление — против часовой стрелки.

Как поменять патрон в дрели своими руками (видео)

Патрон является одним из основных узлов механизма электрической дрели, поэтому от его состояния будет зависеть работоспособность инструмента и качество выполняемых работ. Выполнить замену такого устройства самостоятельно вполне возможно и не обладая навыками и специальными познаниями, но в этом случае нужно правильно определить причину поломки и придерживаться стандартной инструкции по ремонтным работам.

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном

Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе
, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление.
Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.
