Точим цепь бензопилы своими руками. все возможные и доступные способы

Рейтинг заточных станков 2021

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Шаг цепи	Диаметр напильника, мм	Бензопила FUBAG	Электропила FUBAG
1/4«	4 мм
0,325«	4,8 мм	FPS 56
3/8«	5,2 мм	FPS 37 ; FPS 46	FES 1814C ; FES 2016C ; FES 2016 ; FES2216
0,404«	5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

Описание устройства зубьев

Цепь бензопилы состоит из звеньев трех видов:

• зубья или режущие звенья;
• соединительные;
• хвостовики или ведущие.

Звенья скреплены между собой заклепками. Основная часть цепи — режущие звенья или зубья, которые имеют левый и правый уклон, в цепи они чередуются.

Они имеют сложную форму, состоят из следующих элементов:

• рабочая горизонтальная режущая кромка;
• боковая вертикальная кромка;
• основание;
• лопатка;
• ограничитель глубины пропила.

Устройство звена цепи бензопилы

Зубья изготавливают из особого сорта стали. Существуют цепи с победитовыми зубьями, имеющие твердосплавные напайки на режущих звеньях.

Победитовые зубья долгое время не нуждаются в заточке, но они имеют ряд недостатков:

• высокая цена;
• цепи тянутся и рвутся до того, как ножи затупятся;
• сложная заточка.

Бензопилы с победитовыми зубьями применяются редко в основном сотрудниками МЧС.
Зубья цепи предназначены в основном для поперечного пиления.

При продольном пилении пила располагается параллельно древесным волокнам, при этом требуется заточка под углом 65-70 градусов. Существуют цепи для продольного пиления, но чаще в этом случае используется циркулярная пила.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет. Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки. Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту. Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

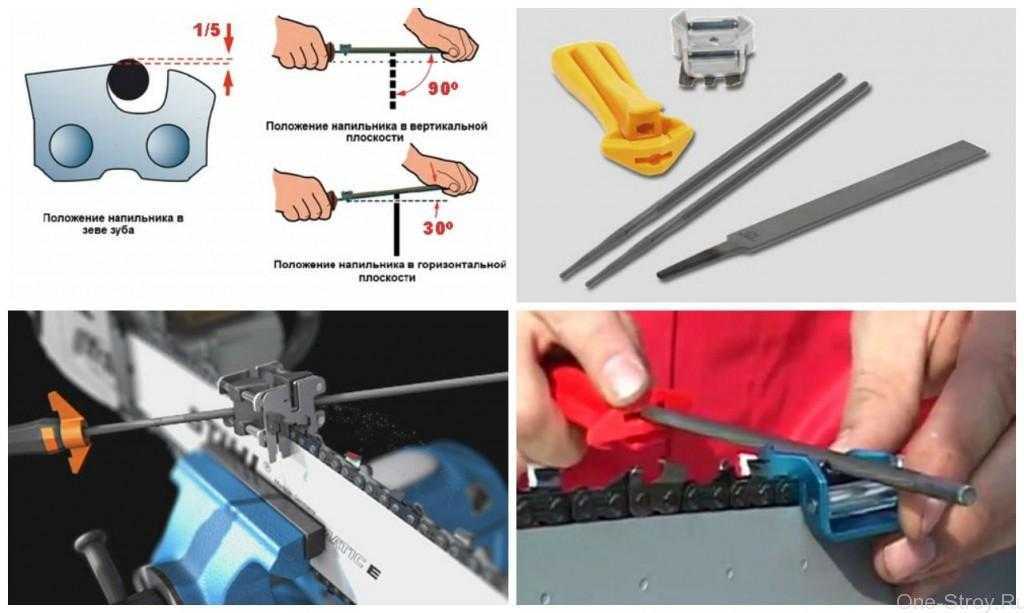

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;

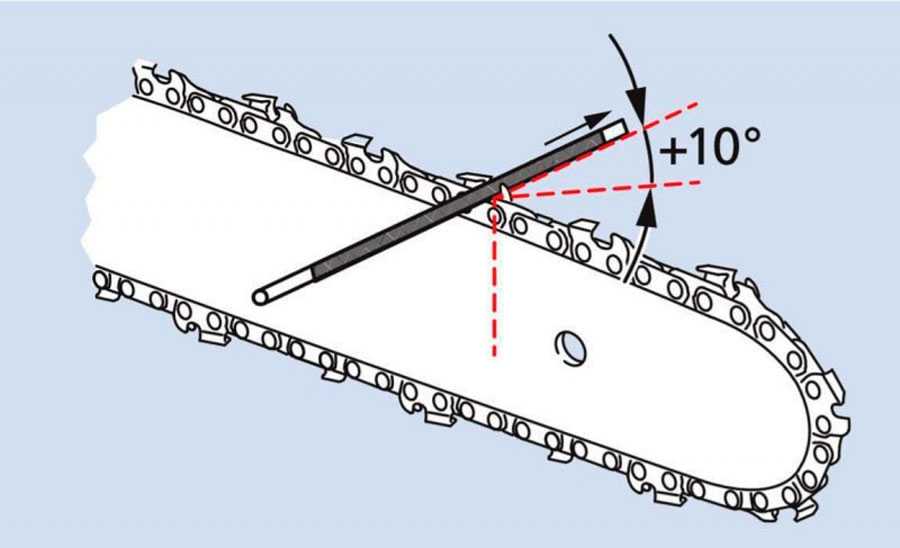

• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

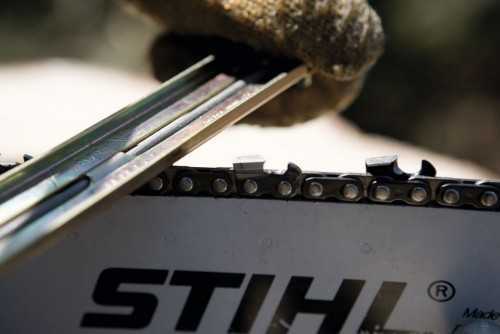

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Полезные рекомендации от специалистов

Чтобы не допустить преждевременного износа цепи, нужно придерживаться советов специалистов. Опытные мастера советуют:

обкатывать цепь перед заточкой. Для этого гарнитуру потребуется сначала прогнать при малых оборотах двигателя

После полного остывания и восстановления цепи потребуется выполнить ее регулировку на шине;
регулярно осматривать пильный элемент, уделяя внимание его натяжке и состоянию. Во время распиловки древесины, когда бензопила находиться в наклоненном набок положении, пильная гарнитура принимает на себя повышенные нагрузки

Из-за плохой натяжки режущие зубья могут прийти в негодность;
вовремя удалять с режущей гарнитуры стружку и другие древесные отходы;
стараться исключать попадание зубьев цепи на гвозди и другие твердые предметы;
вовремя затачивать пильный элемент – при нерегулярной эксплуатации бензопилы в бытовых условиях оператору будет достаточно одной процедуры за 3 месяца использования. Если инструмент интенсивно используется на валке леса, то гарнитуру потребуется восстанавливать не менее 1 раза в 2–3 недели;
не использовать цепь сразу же после ее заточки. Гарнитуре нужно дать время на полное остывание. При необходимости процесс можно ускорить, используя для этого баллоны со сжатым воздухом. Перед монтажом детали обратно на шину ее потребуется окунуть в чистое масло. Это сделает режущий элемент более подвижным, и значительно продлит сроки его эксплуатации;
использовать для смазки только качественные фирменные масла. Не допускается заливка отработанных смазочных материалов.

Владельцу бензопилы нужно помнить, что состояние режущего элемента во много зависит от условий ее эксплуатации хранения. Если гарнитура храниться в сыром помещении, то это приведет к быстрому износу ее режущих зубьев и образованию ржавчины на них. Чтобы не допустить этого, нужно выбирать для хранения только темные и полностью сухие комнаты.

Технические моменты

По большому счету, заточка цепи для бензопилы практически ничем не отличается от работы с другими инструментами для резки дерева. Однако чтобы получить качественный результат и правильно наточить лезвие, необходимо знать его конфигурацию. Зубья бензопилы имеют сложную форму, а потому у несведущих пользователей возникают трудности с их заточкой.

Устройство зубьев

Зубья бензопилы не похожи на обычные лезвия – у каждого есть по две кромки, скошенные под определенным углом, что позволяет не просто разрезать древесину, а строгать ее как рубанком. При этом в зависимости от высоты, на которую выставлен ограничитель, можно контролировать толщину стружки. При интенсивной работе цепь быстро затупляется, поэтому нередко приходится затачивать ее несколько раз в день, даже если вы работаете с мягкой древесиной, не говоря уже о твердых породах. Кроме того, если случайно пару раз задеть пилой почву, зубья моментально затупятся, и дальнейшая работа станет невозможной.

Специалисты рекомендуют вовсе не дожидаться полного затупления зубьев, а затачивать цепь после каждого использования – для профилактики. Дело в том, что при регулярной корректирующей подточке вы снимаете меньше металла с зубьев, чем при основательной заточке тупой пилы, следовательно, вы продлеваете срок эксплуатации инструмента. Чтобы добиться максимальных режущих показателей, лезвия зубьев следует заточить под определенным уклоном. Часть зуба, уходящая назад, отвечает за формирование заднего угла верхнего лезвия, которое входит в древесину.

Передний угол режущего элемента может составлять 60°-85°, смотря какую пилу вы используете и какую работу планируете. Задний угол может быть 50-60°. Точно измерить его сложно, и этот параметр больше зависит от соблюдения всех технических величин. Вы можете изменять угол при необходимости, главное при этом помнить простое правило: чем больше показатель, тем проще работать с мягкой древесиной. Если же вам предстоит иметь дело с промерзлым материалом или твердыми породами, сокращение угла позволит снизить вибрацию.

Каждое звено оснащено ограничителем глубины распила. Положение ограничителя определяет, как глубоко верхнее лезвие будет входить в материал, соответственно, и саму эффективность работы. Выставляйте параметры ограничителя в соответствии с шагом цепи. Чаще всего это значение равно 0,5-0,8 мм. Если оно будет выше, у пилы будет сильная отдача, чересчур большой захват и ощутимое вибрирование. Если ниже – упадет результативность. Поскольку расстояние ограничителя становится меньше после каждой процедуры (стачивается верхняя кромка зуба), его тоже необходимо время от времени подпиливать (через каждые 5-7 сеансов заточки).

Когда нужно затачивать пилу?

Итак, как же понять, что пришло время заточить пилу? Прежде всего, вы заметите, что скорость прохождения разреза существенно снизилась, инструмент стал сильнее вибрировать, да и вообще работать стало тяжелее. На скорость затупления цепи в большой мере влияет интенсивность работы – чем чаще использовать пилу, тем чаще ее нужно точить. Второй основополагающий фактор – материалы, которые вы распиливаете. Если это мягкая древесина, зубья будут затупляться медленно, но если был контакт с грунтом или твердыми элементами, например, с сучками, пила быстро выйдет из строя.

Как понять, что пила затупилась:

1. Вытягивание и провисание цепи.
2. Пильное полотно работает неточно и застревает в материале.
3. Замедление процесса пиления.
4. Сильная вибрация инструмента.
5. Изменение внешнего вида опилок – их края становятся рваными, острыми, уменьшается размер. Хорошо наточенная пила дает прямоугольную аккуратную стружку одинаковых размеров и форм.

Затупленной пилой не только неудобно и медленно работать, она сжигает гораздо больше топлива. Кроме того, из-за высокой вибрации стремительно разрушается шина и ведущая звездочка.  Фактически, изнашивается каждый рабочий узел инструмента, и несколько сеансов работы тупой пилой могут привести к серьезным поломкам.

Устройство цепи

Заточенная цепь – это залог безопасной, продуктивной и качественной работы любой бензопилы. Работать на затупленном режущем элементе практически невозможно, так как пила будет «ходить», вибрировать и соскальзывать. К тому же оператору придется прикладывать максимум усилий, чтобы распилить дерево, а это значительно снижает производительность.Цепь бензопилы устроена достаточно просто. Главными ее элементами являются зубья, которые и учавствуют в распиле. Они должны быть максимально острыми, чтобы справится с любым типом древесины, имеющей различную плотность. Они расположены с двух сторон цепи и во время ее вращения чередуются.

Таким образом, не сложно догадаться, что все зубья должны быть наточенными, чтобы инструмент работал качественно. Производитель изготавливают режущий элемент из прочного и надежного материала – специальной закаленной стали которая легко поддается заточке. Кроме зубьев нельзя не отметить звенья, грани и ограничители, которые также являются составными частями цепи.

Заметить необходимость заточки очень просто6

• Во-первых, она со старта начинает соскальзывать с древесины.
• Во-вторых, при распиле инструмент вибрирует в руках мастера.

Чем чаще используется инструмент, тем быстрее он тупится и требует заточки. Если ее своевременно не проводить можно травмироваться, так как затупленные звенья могут соскальзывать с древесины, и если нет автоматического тормоза, то оператор может пораниться. Остроту цепи нужно проверять перед каждым началом работы, особенно если инструмент длительное время пролежал без дела

Важно учесть, что при каждой заточке металл стачивается и становится меньше, поэтому бесконечно это делать нельзя

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;
• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

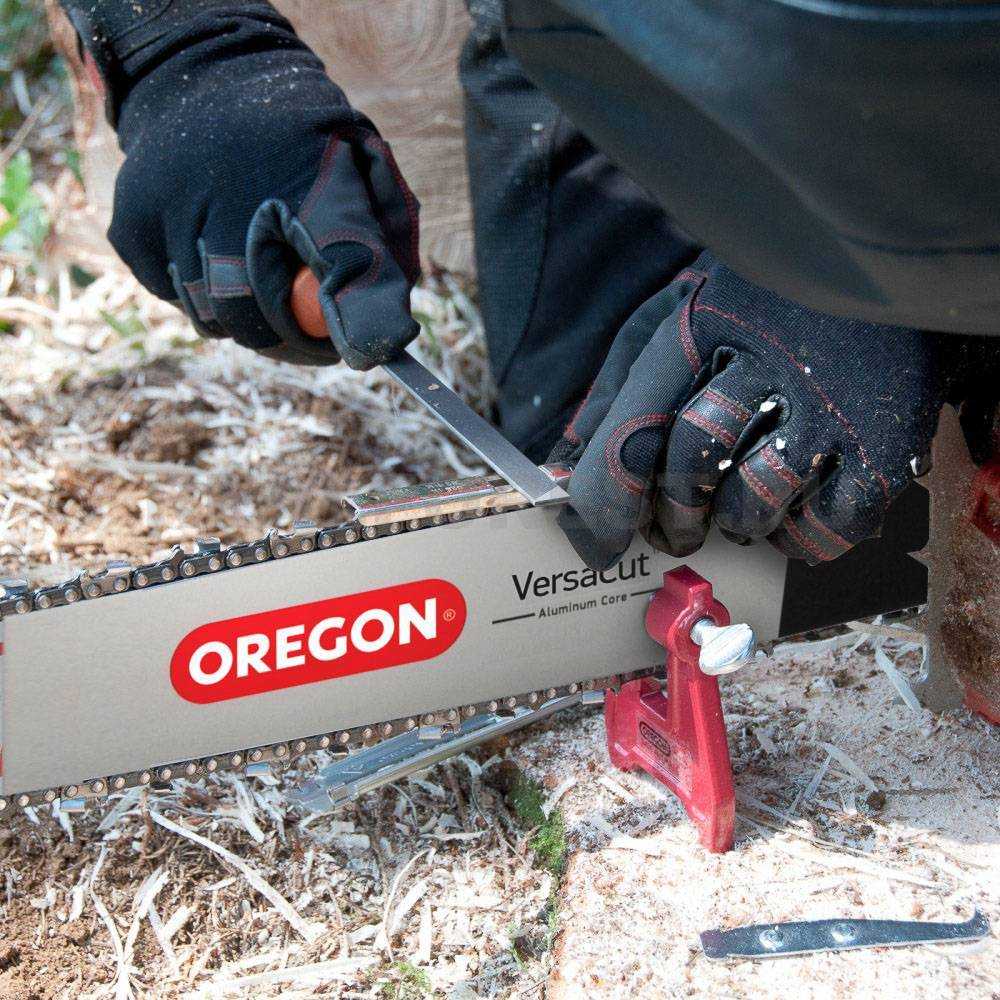

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

Виды заточки пильных цепей

Определить необходимость заточки зубьев цепи можно во время работы с деревом. Снижается скорость работы, инструмент издает характерные звуки. Типичные признаки затупленного лезвия:

• пила не вгрызается в древесину, а перемещается с места на место, словно шлифовальная машинка;
• при работе с твердыми породами гарнитура слабо входит в толщу бревна, приходится прикладывать механическое усилие;
• стружка приобретает рыхлый вид, редко осыпается во время работы;
• все части бензопилы нагреваются выше нормы, появляется запах подгоревшего масла.

Предлагаем ознакомиться: Печь из железа своими руками чертежи

У качественной цепи зубья должны иметь ровный металлический блеск. Не должно быть ржавчины, налета на любой из частей звена. Не рекомендуется эксплуатировать инструмент, если есть сколы, вмятины и другие механические повреждения режущей кромки.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

1. основания;
2. лопатки;
3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

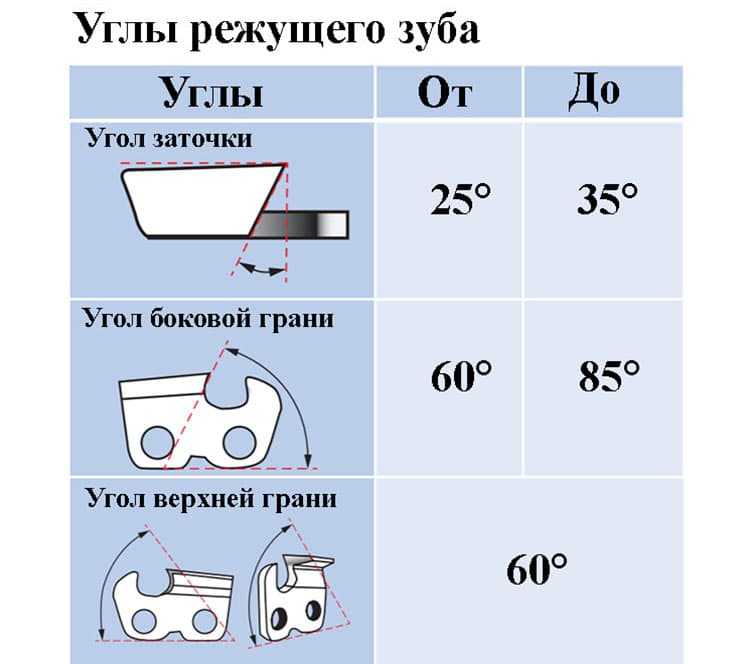

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования

Устройство цепи в бензопиле

Изготавливаются они непосредственно из стального специализированного материала. К тому же верхняя часть стали покрыта хромовым твердым покрытием, благодаря которому в значительной степени повышается срок эксплуатации бензопилы. Также немаловажными частями цепи данного рода инструмента являются:

• звено режущее;
• боковая и верхняя грани;
• глубинный срезной ограничитель.

А теперь давайте попробуем разобраться в вопросе относительно причин затупления непосредственно цепи. Почему так происходит и какие факторы на это влияют. Данный вопрос достаточно серьезный, так как от остроты зубьев, находящихся на цепи, зависит в первую очередь продуктивность работы самой бензопилы. Итак, давайте со всем по порядку.

К тому же немаловажным является соприкосновение непосредственно с землей или со значительно твердейшими деревянными элементами.

К тому же стоит отметить, что работать с такой бензопилой крайне не желательно, так как такого рода халатное отношение может привести к значительным проблемам. Среди которых не только в значительной степени высокий топливный расход а также очень медленная резка, но также производится воздействие вибраций непосредственно на корпус, а это, в свою очередь, ведет к поломке звездочки и даже самой шины.

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.
