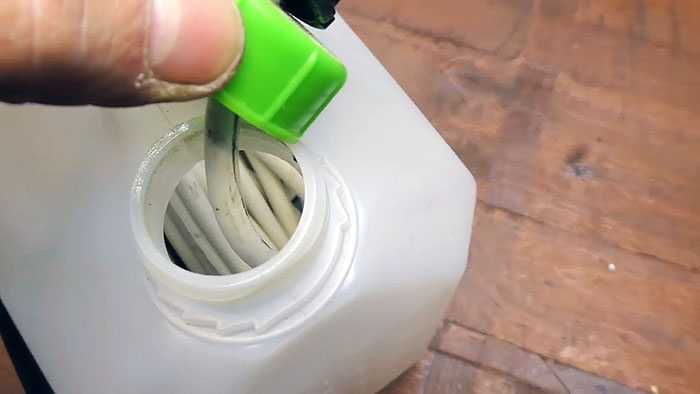

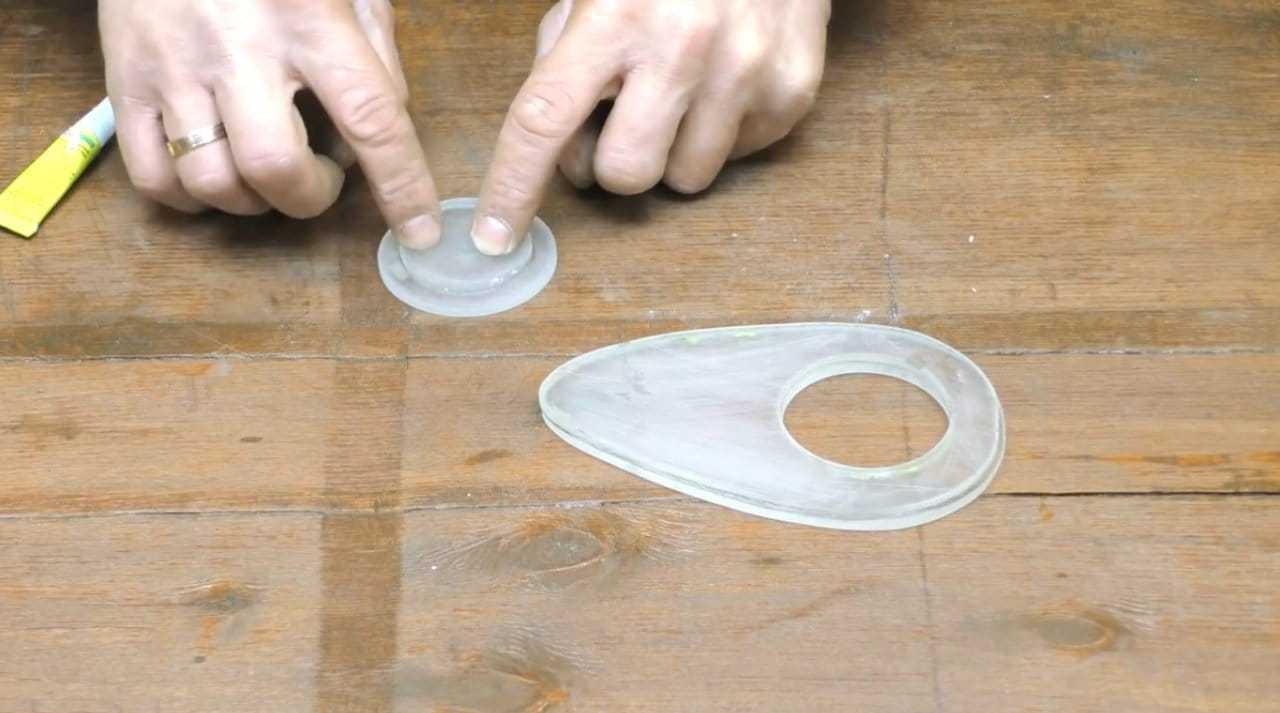

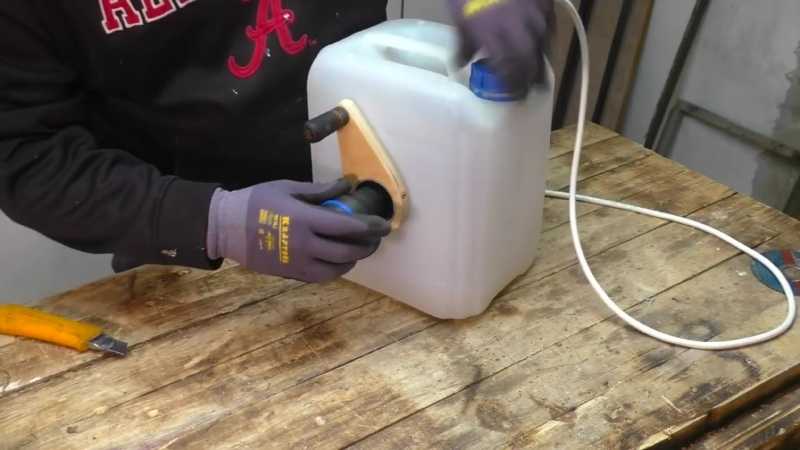

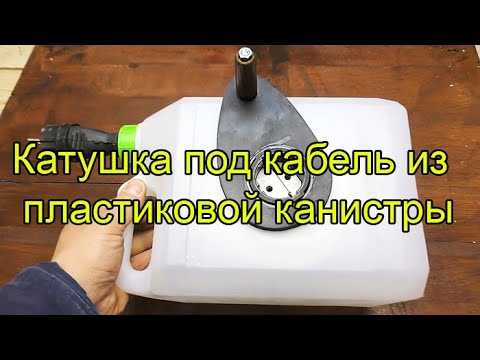

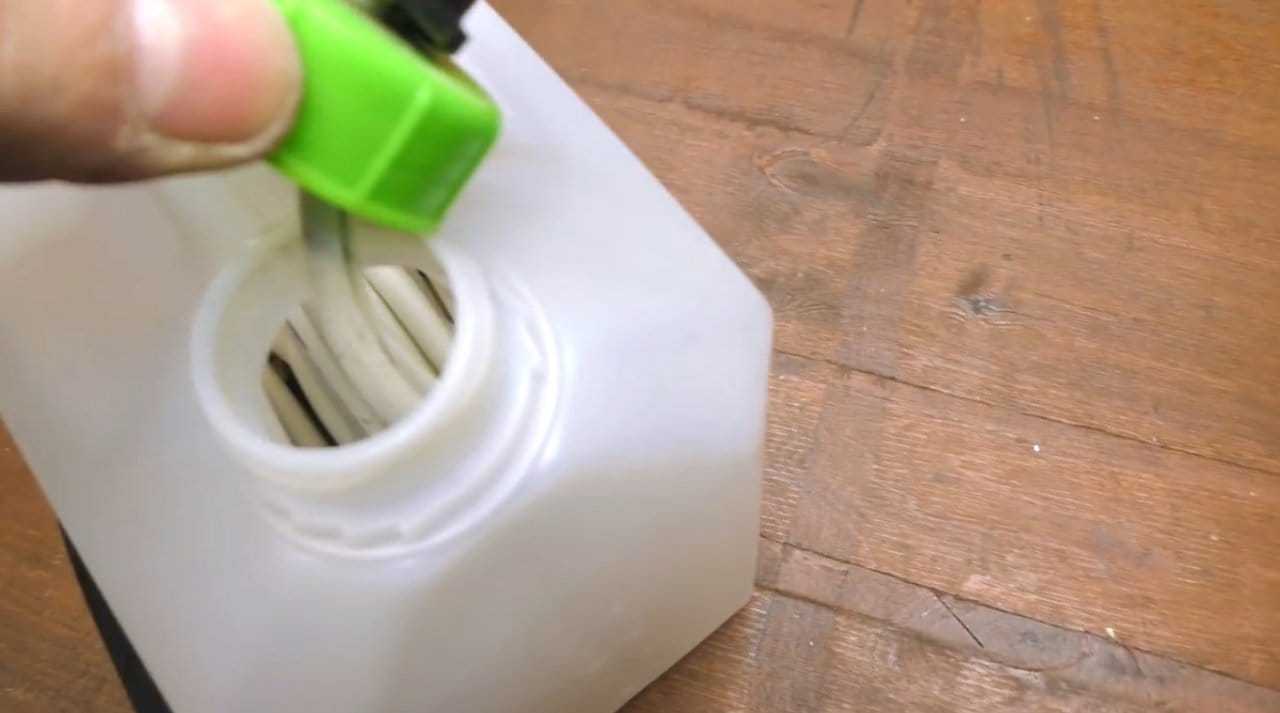

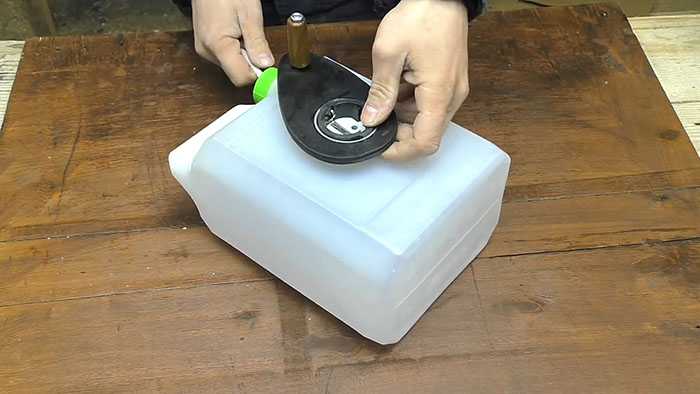

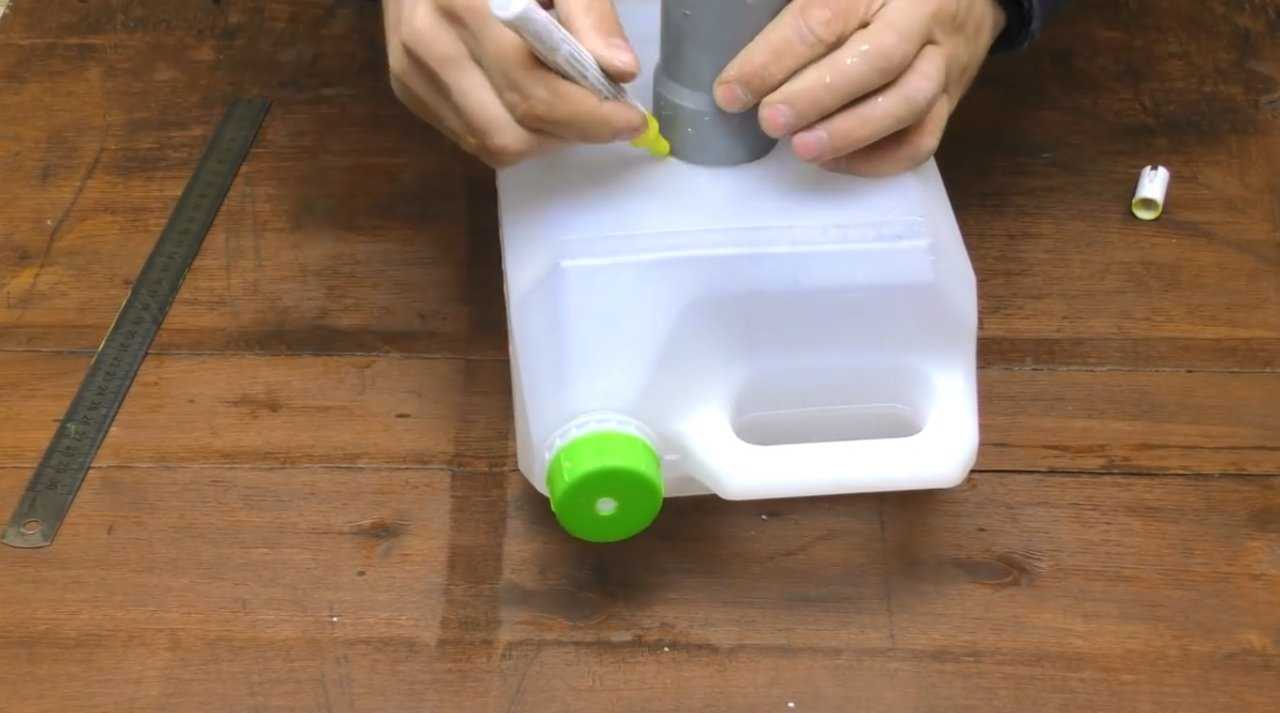

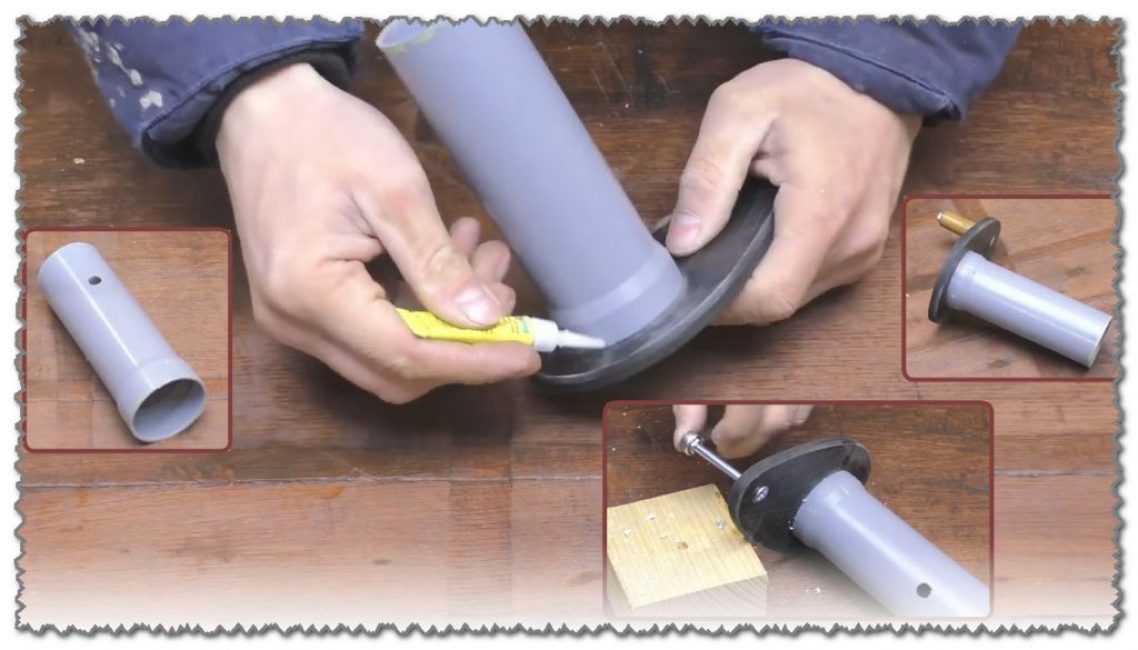

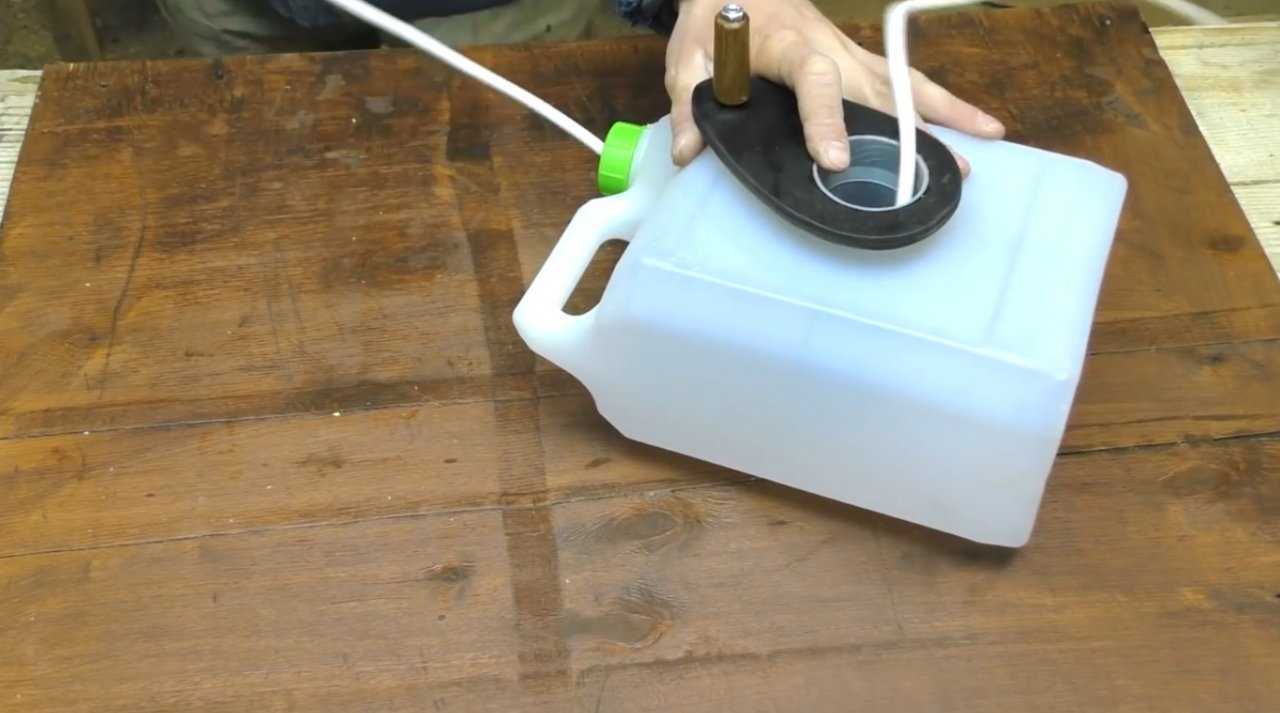

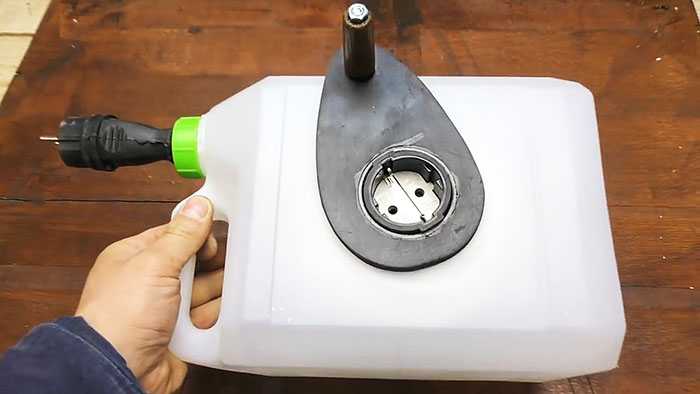

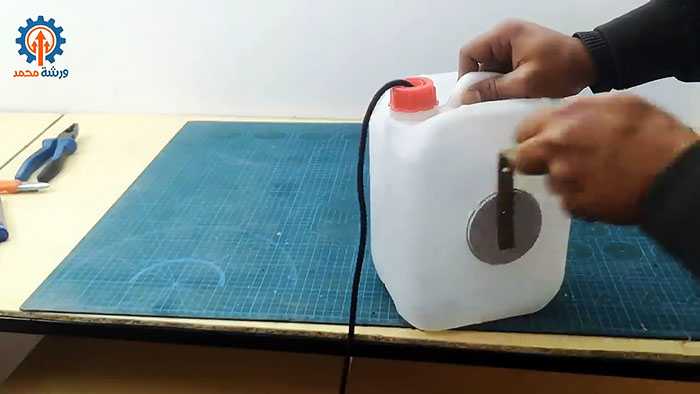

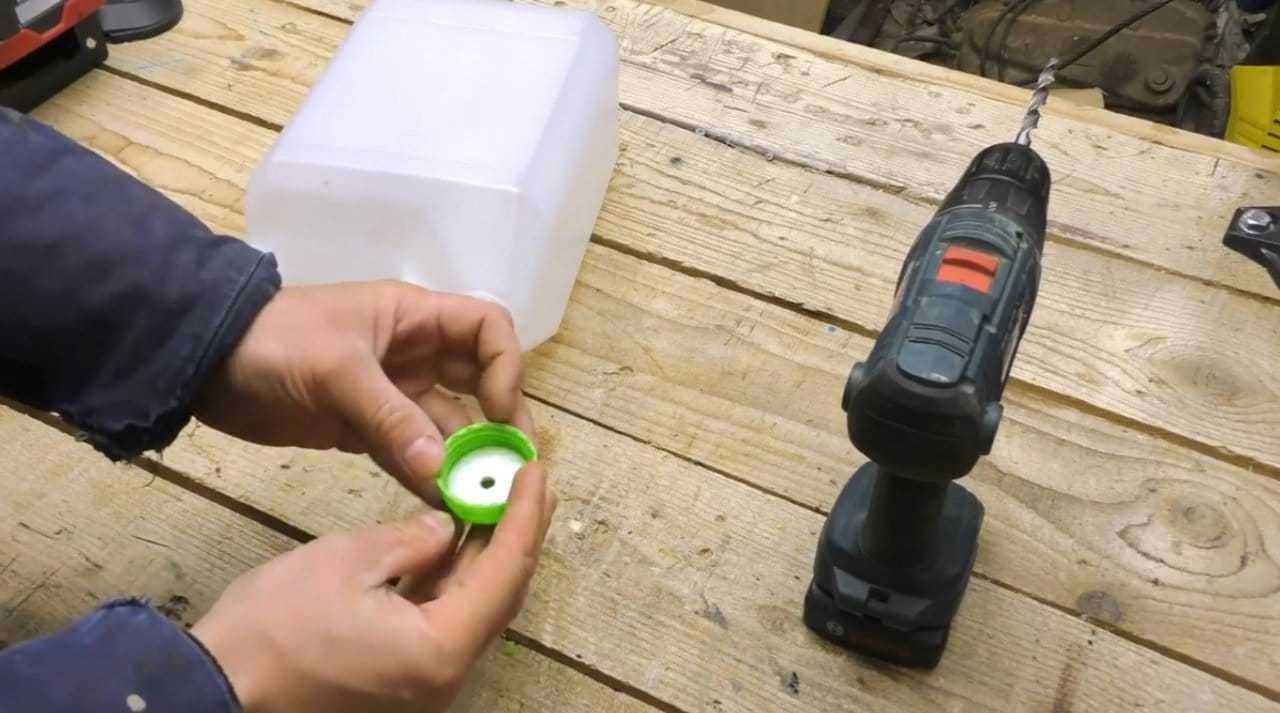

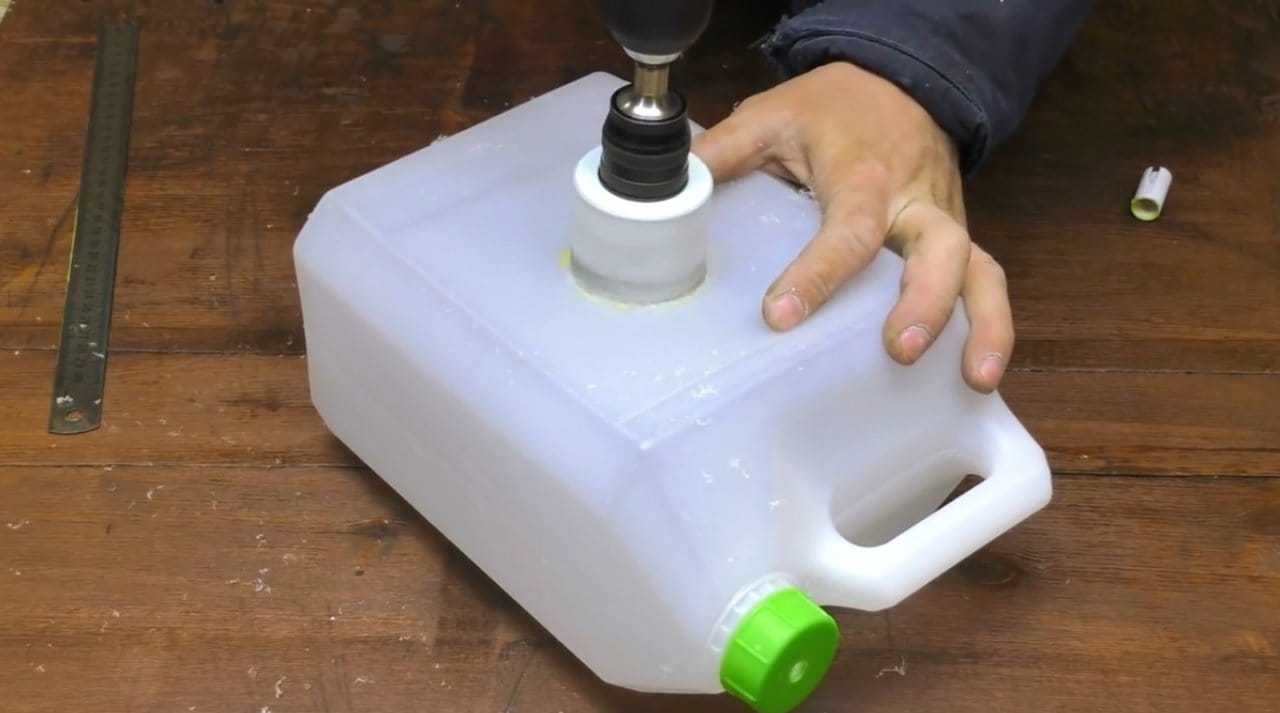

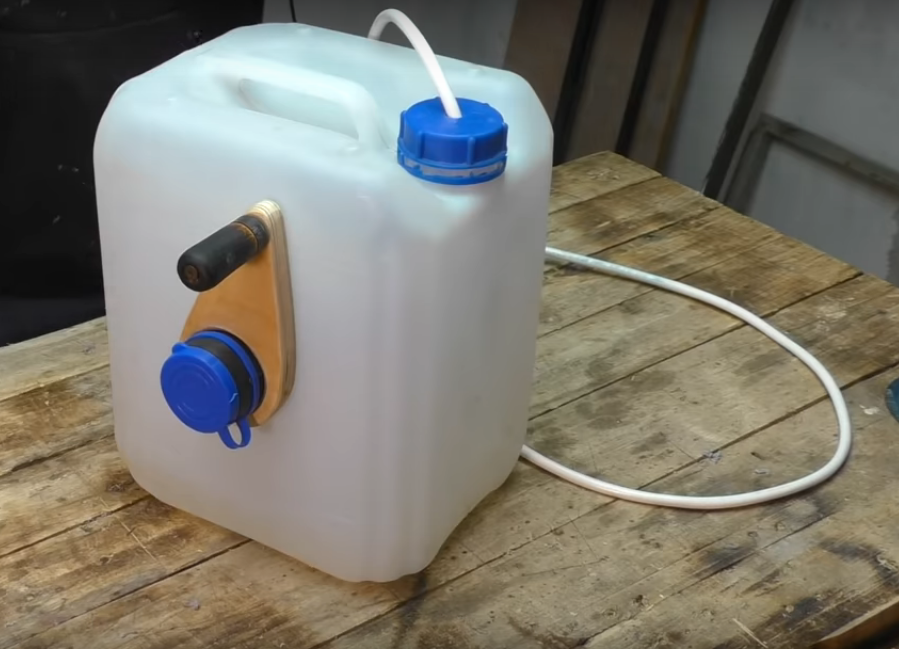

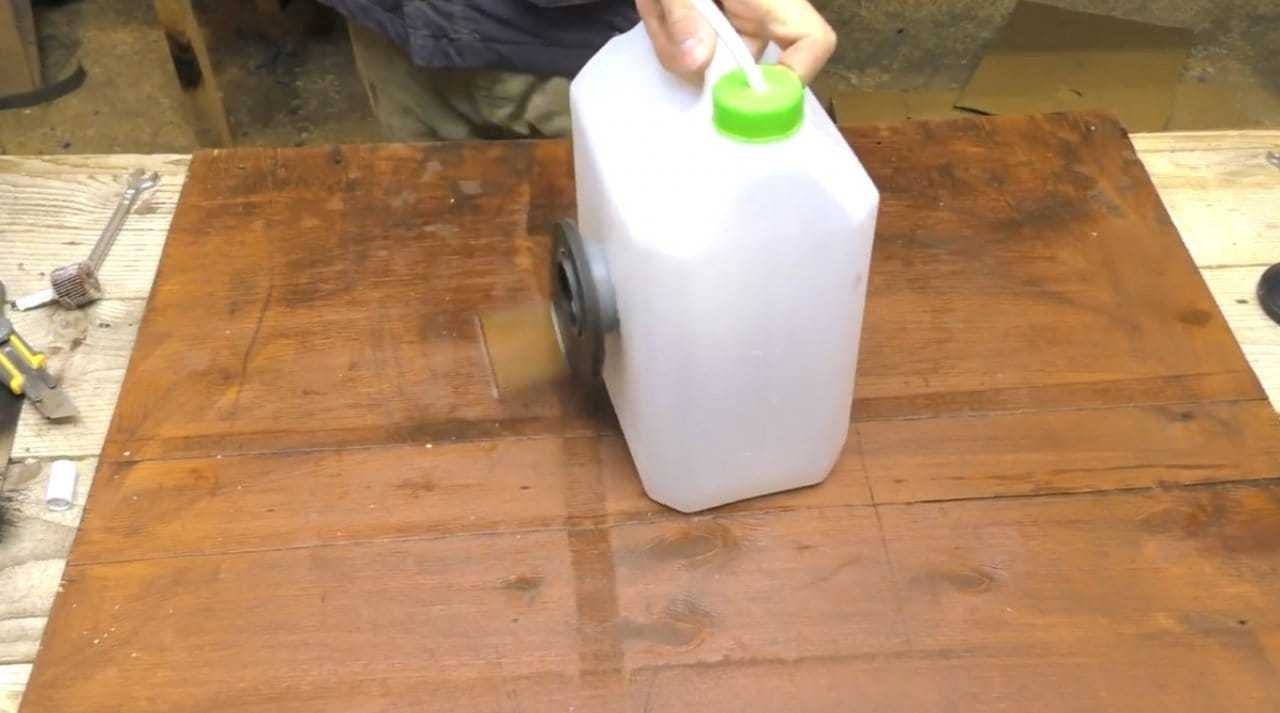

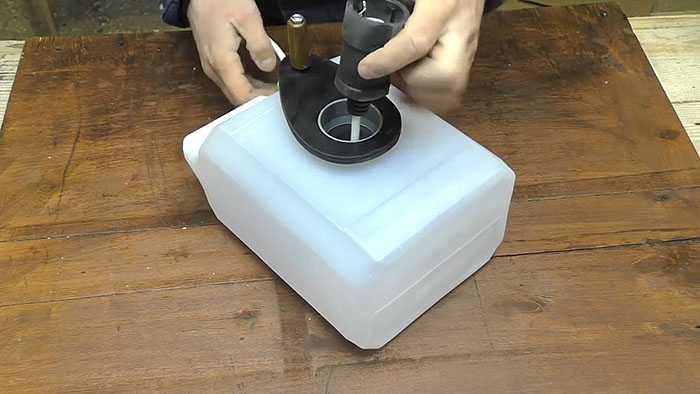

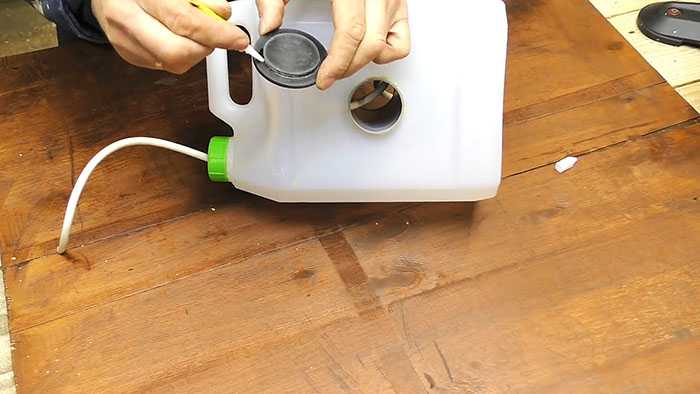

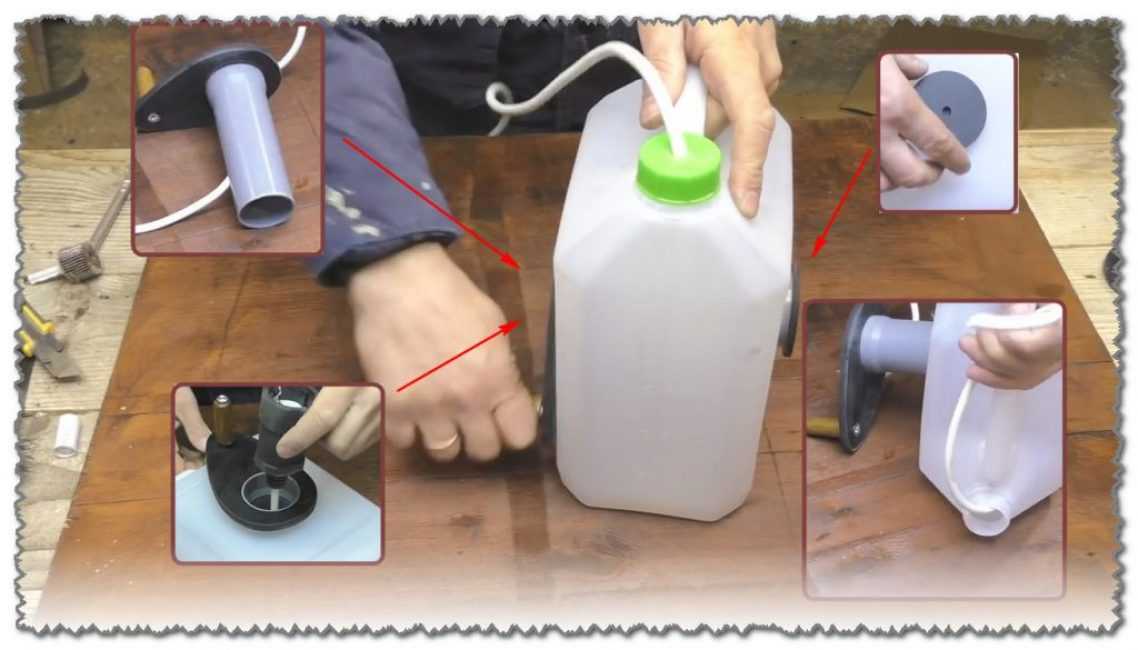

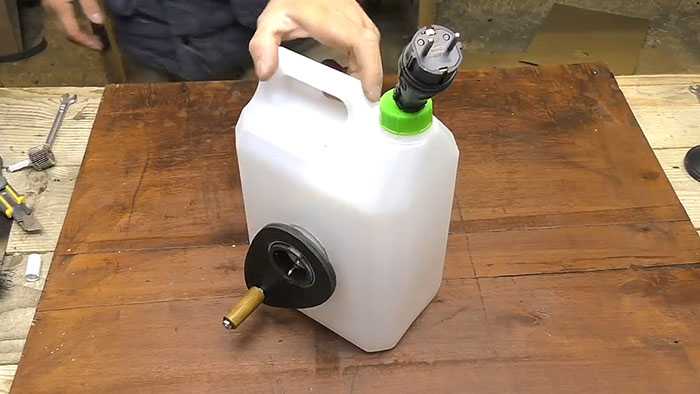

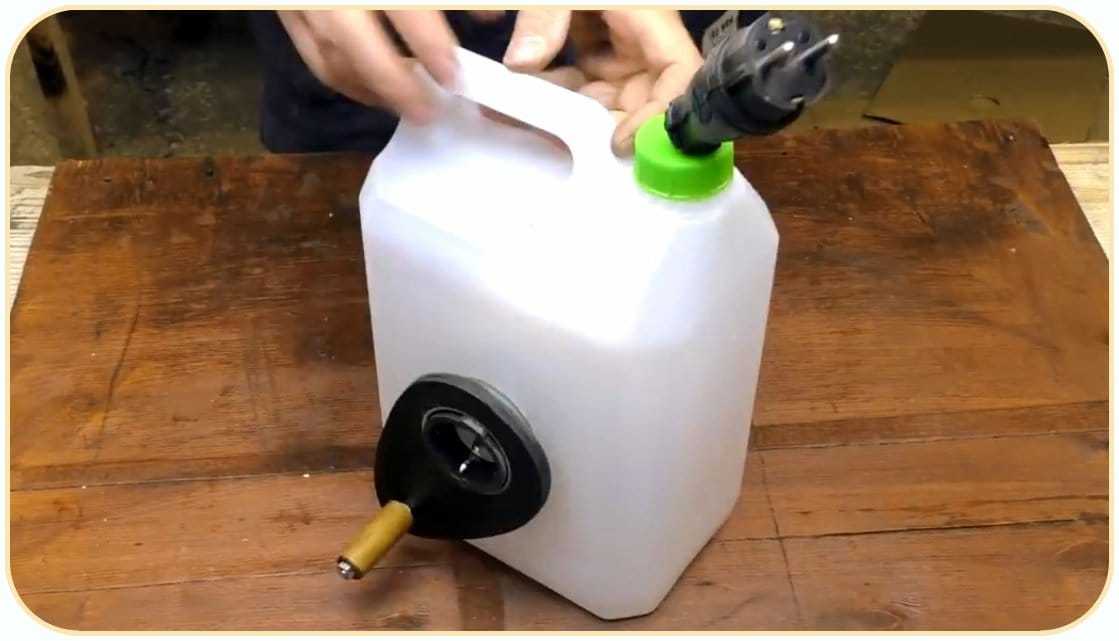

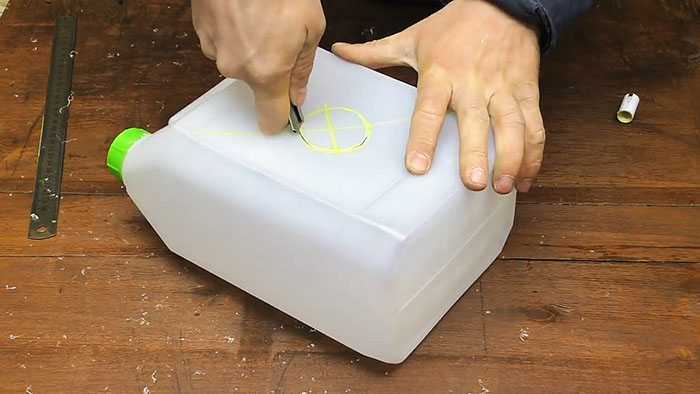

Катушка для кабеля своими руками: рассматриваем развернуто

МЕТАЛЛИЧЕСКИЕ СТАЛЬНЫЕ БАРАБАНЫ

Стальные барабаны применяются для тех же целей, что и деревянные, но в виду их большей механической прочности широко используются в качестве многооборотной тары. Размеры стальных барабанов приведены в таблице 5.

Таблица 5. Размеры металлических стальных барабанов, мм

Тип барабана	Диаметр щеки	Диаметр шейки	Диаметр осевого отверстия	Длина шейки	Длина барабана
8МС	800	450	50	240	350
10МС	1000	500	50	390	500
12МС	1220	650	70	800	940
14МС	1400	750	700	900	1050
16МС	1600	800	80	1000	1180
18МС	1800	900	80	730	880
20МС	2000	1120	80	1250	1500
22МС	2200	1280	100	1000	1150
25МС	2500	1500	120	1600	1990
З0МС	3000	1800	150	1950	2300

Технические требования к стальным многооборотным барабанам относятся в основном к чистоте обработки отдельных деталей барабана, точности сборки и антикоррозийной защите. Шейки барабана должны быть параллельны между собой и перпендикулярны шейке и оси барабана. Предельные отклонения от перпендикулярности щеки не должны превышать 5 мм на расстоянии 250 мм от шейки для всех номеров барабанов.

Осевое отверстие должно быть в центре щеки. Смещение оси отверстия по отношению к центру окружности щек не должно превышать: ±5 мм — у барабанов 8МС; ±10 мм — у барабанов 22МС и выше.

В каждой щеке барабана, начиная с 16МС, должны быть выполнены пазы или отверстия для захвата барабана крюками грузоподъемного устройства.

Барабаны должны иметь антикоррозионное лакокрасочное покрытие по всем поверхностям.

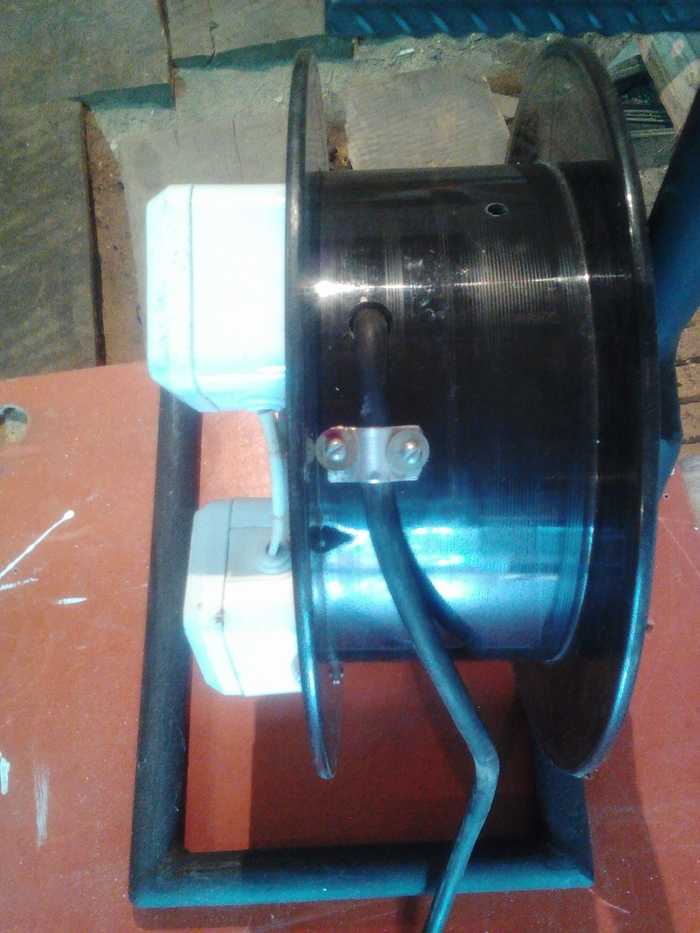

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

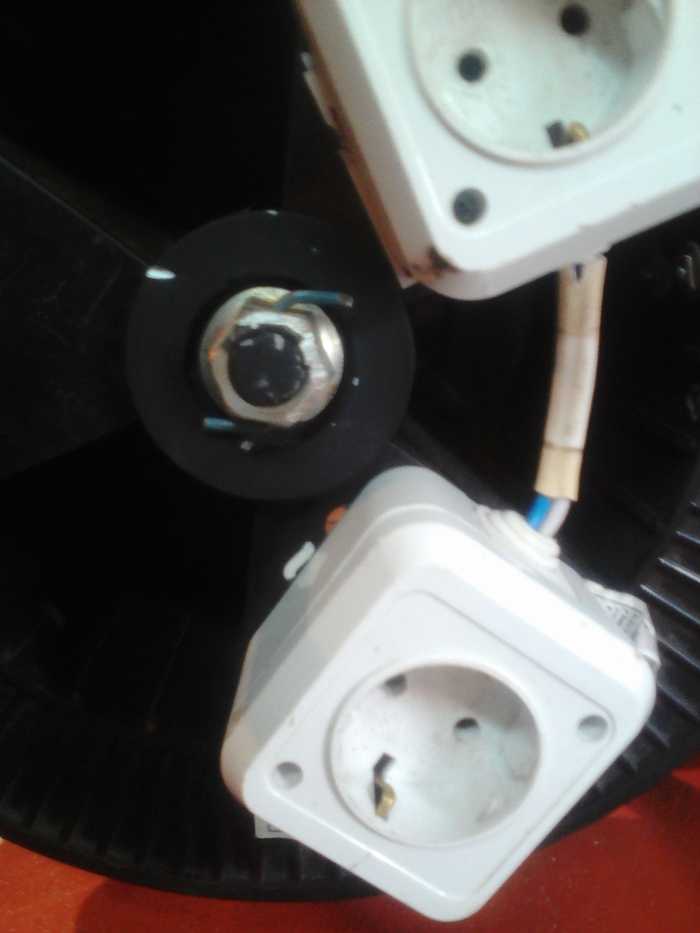

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов! К нему спокойно можно подключать сварку.

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками. В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик. Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:

• стальной квадрат 10 мм — длинной 1 м.
• шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
• ручка, к примеру от УШМ.
• муфта 100 мм и две заглушки к ней
• два круга из фанеры диаметром 230 мм
• шпилька 8 мм — длина 1 м и 6 гаек и шайб
• три розетки и одна вилка
• провод

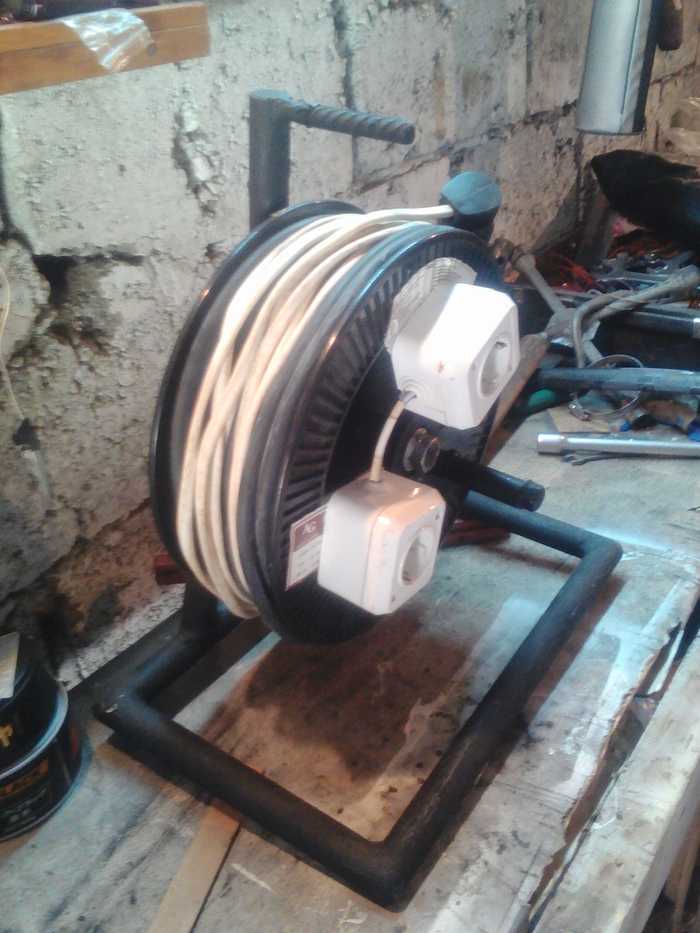

Самодельный удлинитель на катушке.

Было у меня много свободного времени, материал (труба круглая), 28 метров двужильного провода сечением 4 квадрата с одного конца вилка электрическая, на другом конце две розетки подсоединенные последовательно и называлось это все удлинителем. И доставлял такой удлинитель много неудобств, постоянно разматывался при транспортировки, долго сматывать и разматывать, запутывается, в общем много энергии отнимал.

Пришла в голову мысль сделать самодельный удлинитель на катушке, но перед этим сходил в строительный магазин ознакомиться с ценами на данный товар и понял, что проще купить пустой удлинитель на катушке и намотать на удлинитель провод, вроде бы на этом можно было остановиться. Но нет механизм в голове уже запущен и разумное решение не может остановить упрямство.

Руководствуясь принципом, «На работе ты не гость, унеси гвоздь!», была вынесена пластиковая катушка для сварочной проволоки, вмещала она в себя 18 кг проволоки диаметром 1,2 мм для полуавтомата.

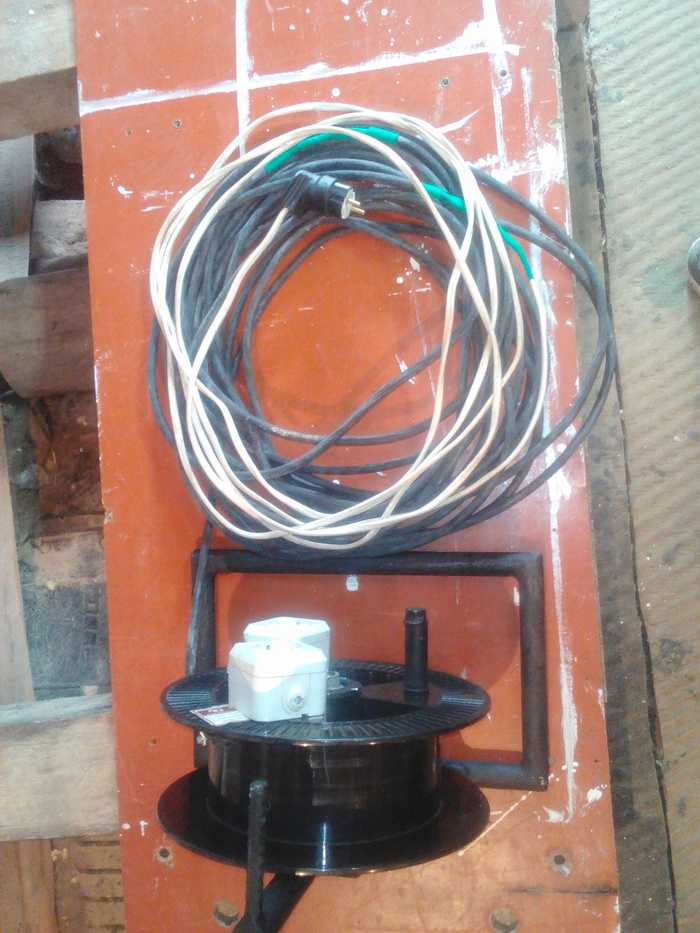

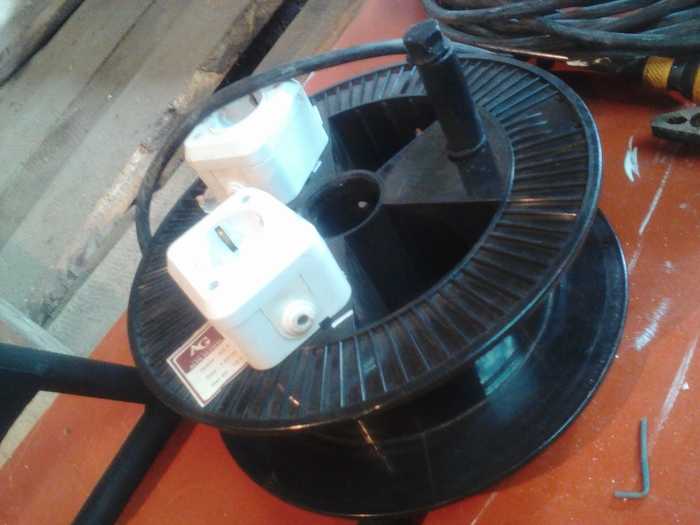

В дальнейшем на подобной катушке были закреплены розетки, просверлено много отверстий, закреплен провод.

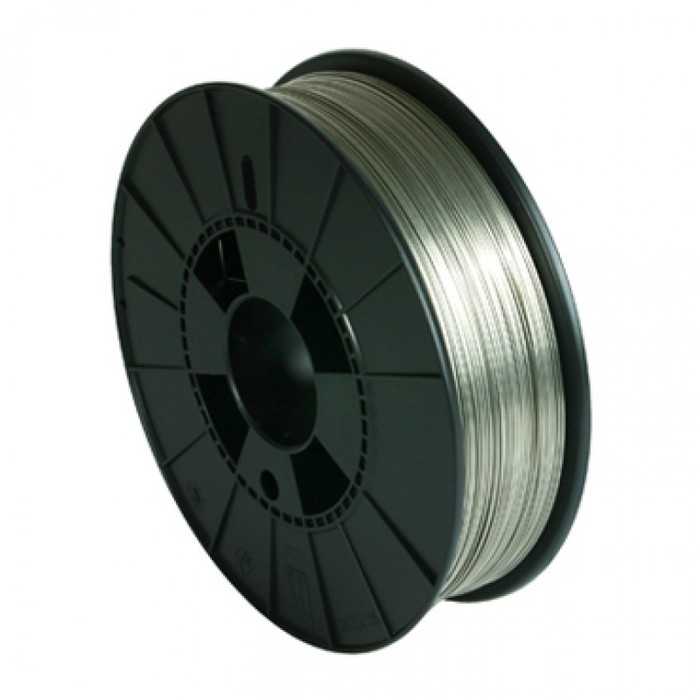

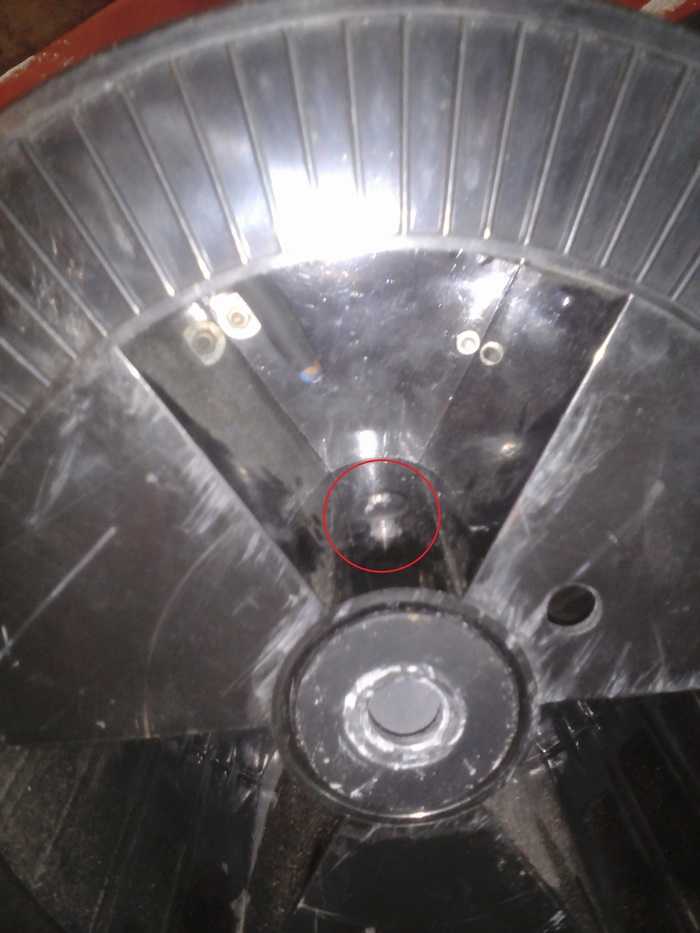

Для крепления катушки с проволокой на сварочном полуавтомате имеется отверстие диаметром 55 мм, это отверстие слишком большое и для того чтобы легко отцентрировать катушку на раме удлинителя была сделана втулка, из 57- ой трубы и приварены с двух сторон заглушки, после чего этот цилиндр отправился на токарный станок для обработки с заданными размерами. Для крепления втулки к катушки сделал отверстия и нарезал резьбу м6.

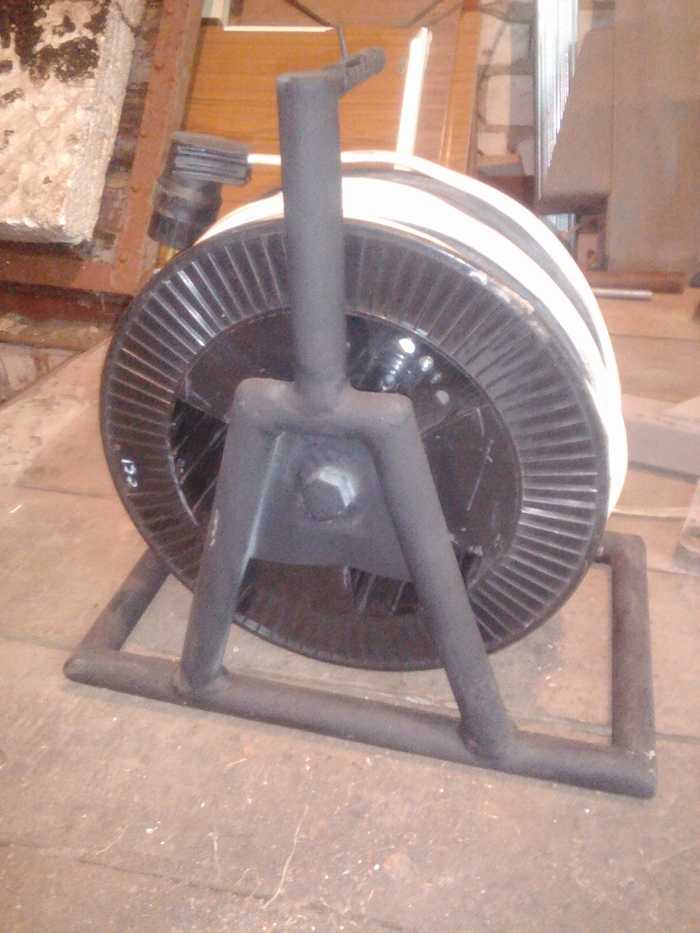

Основа для рамы удлинителя была сварена из круглой трубы, для фиксации катушки на раме была использована шпилька м16 и две гайки того же диаметра, к раме приварил пластину из листа металла толщиной 1.5 мм, в пластине прожог электродом отверстие для шпильки и на обратной стороне приварил гайку, после чего ввернул шпильку и приварил к гайке

Для того чтобы вращать катушку сделал ручку из шпильки м12 и круглой трубы, заглушил гайкой и шайбами, сварил аргонодуговой сваркой для того чтобы гайка не откручивалась.

Осталось только собрать и зафиксировать катушку на шпильке, для использовал гайку м16 с фланцем, прихватил гайку к шпильке, просверли в гайке и шпильке отверстие диаметром 4 мм, срезал прихватку, сделал болгаркой на шпильке фаску, завернул гайку и зафиксировал ее с помощью электрода МР 3 диаметром 3 мм.

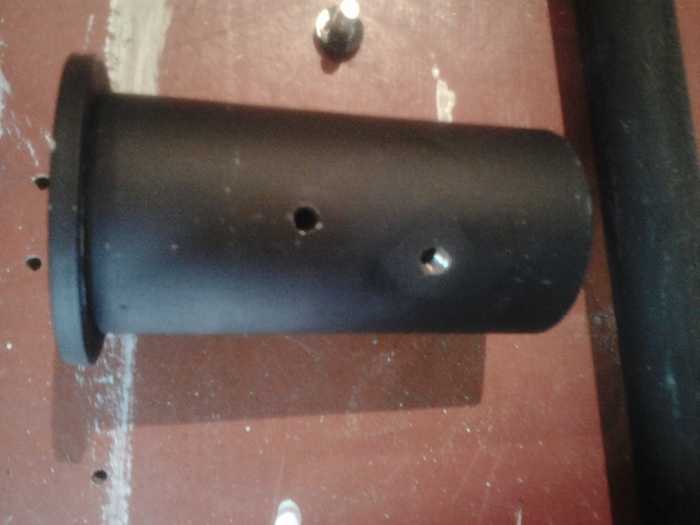

Для фиксации втулки в катушке использовал винт М6.

Все металлически элементы (кроме гаек и шпильки),) зачистил от ржавчины щеткой для болгарки «чашка», протер Уайт- спиритом, покрыл серым грунтом по металлу из баллончика, и после нанес черную аэрозольную краску (только черный цвет был).

Еще раз скажу, что проще было купить в магазине, но т.к. у меня был материал, время, необходимый инструмент и много упрямства, решил сделать сам.)

При сматывания провода катушка не затирает, вращается легко, провод умещается полностью.

В принципе потянет,) только основание у рамы получилось большое, немного не рассчитал.)

Дубликаты не найдены

следующий на ESABовской катушке делай )))

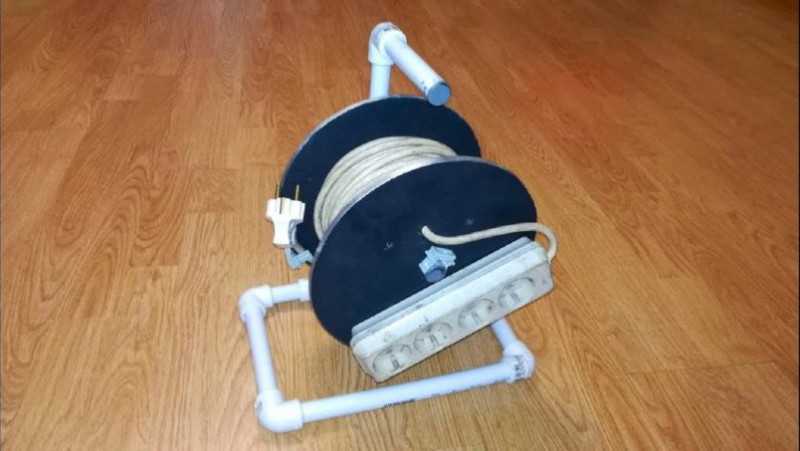

Делал примерно то же самое только не из металлической трубы а из ПВХ трубы. Так как после ремонта осталось много обрезков то докупил лишь уголки и тройники и все это сварил. Уже года два постоянной эксплуатации и ничего не сломалось. Да и легкая очень.

Фотку пожалуйста скинь? На работе хочу сделать подобное.

прямо сейчас не могу — девайс на объекте. Могу только схематично нарисовать

Если не затруднит.

Готовая катушка без кабеля стоит 400рублей

говно, простите, но это хрупкое, не ремонтопригодное говно. На стройке оно приживет не больше недели

4квадрата.А это точно медь? зачем столько?

сколько же она весит? из 15-й трубы сварено?

Напоминает сцену из фильма «Безумный Макс».

1. Розетки с заземлением, провод двужильный.

2. Отсутствие тепловой защиты (предохранитель по току)

3. Монтаж розеток подразумевает запуск проводов только в оплетке с дальнейшим обжимом, вы завели просто провода.

Мой совет. Выкиньте это чудо и больше не занимайтесь экспериментами в областях, где вы ничего не знаете.

И еще вопрос. Аргонодуговая сварка, все эти болгарки и прочее находятся у вас в подсобном хозяйстве? Или, все таки, это вы делали на заводе?

Ох тыж божечки, сколько ебатни на пустом месте xD

Предлагаю шпильки откидные на станине сделать, чтобы в грунт можно было втыкать и катушка спокойно стояла, когда провод разматывается xD

Если продолжить доделывать, то она превратится в УАЗик.

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать

Готовую катушку с проводом можно использовать для различных целей. Изделие отлично подходит для гаража и частного дома, где нередко требуется удлинитель для включения электроинструментов. Ознакомиться с работой катушки детальнее можно по видео. Устройство для наматывания и удобного хранения кабеля может быть фактически любых размеров в зависимости от личных требований. Готовую конструкцию рекомендуется покрасить алкидной или любой другой краской, чтобы защитить металл от воздействия коррозии и придать изделию завершенный вид.

Обработка катушки

Кабельные катушки бывают разных размеров, а потому из них можно сделать самую разную мебель, начиная с табуретов и оканчивая обеденным столом

Кабельные бухты сами по себе прочные и по окончании эксплуатации не имеют серьезных механических повреждений. Те или иные дефекты можно убрать, используя шлифмашинку.

При подготовке катушки обратите внимание на вертикальную стойку. От тугой намотки кабеля на деревянной поверхности могут оставаться оттиски, которые также придется убирать шлифмашинкой

Что можно сделать с основанием

Небольшой круглый журнальный столик

В зависимости от состояния досок, катушку для сборки стола можно использовать целиком или по частям. Например, из верхней или нижней окружности, как это показано на фото получится неплохая мебель достаточно по периметру прикрутить несколько устойчивых опор.

При желании такую мебель можно использовать как компьютерный или офисный стол

Если состояние бобины в целом неплохое и конструкция устойчивая, ее можно использовать целиком не разбирая. То есть, достаточно утопить в древесину крепежные болты, выполнить шлифовку деталей и нанести лакокрасочное покрытие, которое придаст изделию завершённый вид.

Как оформить столешницу

Внешний вид готовой мебели во многом зависит от технологии изготовления и от способа отделки. Несмотря на простоту, утилитарность и внешнюю схожесть столов, изготовленных из кабельных бухт, есть немало вариантов их декоративного оформления. Наряду с простыми вариантами отделки, предусматривающими обычную окраску, есть дизайнерские идеи, способные буквально преобразить мебель, делая ее предметом искусства.

Подготовленные деревянные диски упорядоченно или хаотично крепятся на клей по всей столешнице. Далее поверхность выравнивается. Подготовленная столешница заливается эпоксидной смолой.

Если не использовать секундную стрелку, столешницу можно применить по прямому назначению, то есть в качестве небольшого журнального столика с постоянным напоминанием о скоротечности времени.

Оригинальные варианты использования стола

Как и где применить мебель, изготовленную из деревянной катушки? Многие считают, что единственная сфера применения таких поделок – это место для отдыха на садово-дачном участке. На самом деле это не так и правильно изготовленный и декорированный стол можно использовать не только на даче, но и в интерьере городской квартиры.

Предлагаю ознакомиться с интересными вариантами применения самодельных столов.

Просто дачный стол из деревянной катушки сам по себе оригинальное решение даже без какой-либо особенной отделки

Кабельные бухты, приспособленные как подставки под цветочные вазоны, практичное и надёжное решение

Мебельный гарнитур для приусадебного участка – стильное, практичное и недорогое решение

Журнальный столик в интерьере современной гостиной

Оригинальность исполнения этого стола заключается в обмотке опоры пеньковым канатом

Столешница, совмещенная с книжной полкой – внешне привлекательное и одновременно практичное решение

Еще одна книжная полка, но тут вертикальные опоры, соединяющие верхнее и нижнее основание, сделаны более устойчивыми

Подставка под цветы, в которой катушка из-под провода положена не на основание, а уложена на ребро

Процесс изготовления удлинителя

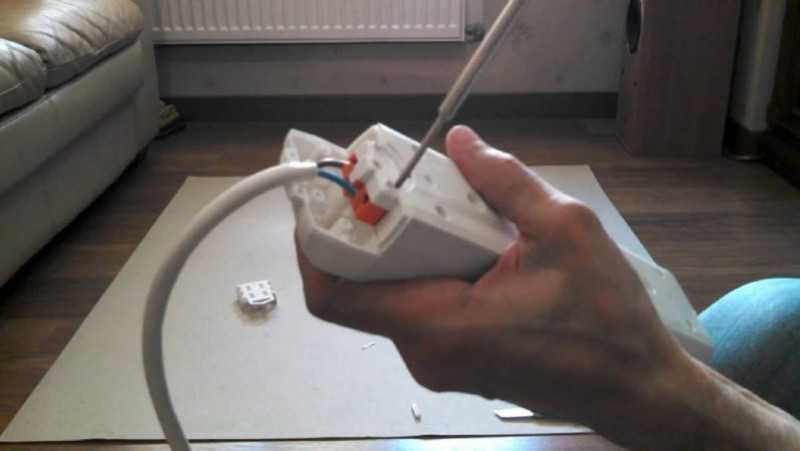

1. Подготавливаем колодку для работы. Для этого при помощи отвёртки откручиваем на дне колодки съёмную крышку.
2. Далее подготавливаем кабель. При помощи ножа снимаем изоляцию с кабеля. При этом отступаем от края кабеля на 2 см. В результате мы видим 2 жилы кабеля. Края каждой из жил очищаем от изоляции. После чего тщательно скручиваем проволоку на жилах и загибаем её.
3. Устанавливаем жилы кабеля в специальные пазы колодки. Фиксируем жилы болтами. Также фиксируем кабель на выходе колодки.
4. Надеваем крышку на колодку и завинчиваем болты.
5. На противоположной стороне кабеля будем крепить вилку. Для этого снимаем защитный кожух с рабочей части вилки.
6. Указанным выше способом подготавливаем к работе жилы кабеля. Надеваем на кабель кожух вилки. Затем устанавливаем жилы в соответствующие разъёмы вилки. Фиксируем жилы при помощи болтов.
7. На выходе вилки фиксируем кабель двумя болтами и специальной вкладкой.
8. Надеваем кожух на внутреннюю вставку. Закручиваем болты.
9. Удлинитель готов к работе!

Удлинитель, сделанный своими руками, прослужит долго и будет в разы удобнее, чем магазинный. Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Проводим расчеты

Чтобы грамотно подобрать составляющие для удлинителя, нужно знать два параметра – напряжение и ток. Напряжение, как правило, составляет 220 В в бытовых сетях, 380 В – в промышленных. Ток высчитывается по формуле исходя из подключаемой нагрузки, то есть суммарной мощности потребителей. При расчетах мы пренебрегаем пусковыми токами.

Например, мы планируем подключать к удлинителю водяной насос (800 Вт), дрель (400 Вт) и триммер (1000 Вт). Сумма мощностей равна 2200 Вт.

Чтобы определить ток, полученную сумму делим на напряжение.

2200 (Вт) : 220 (В) = 10 (А)

Теперь мы можем подобрать розетку и вилку. Значения тока всегда указываются в технических характеристиках, а также на корпусах элементов.

Чтобы определить нужную площадь поперечного сечения провода, ориентируйтесь на таблицу ниже. Лучше выбирать провод с ближайшим значением в сторону увеличения, чтобы был запас при подключении более мощных потребителей.

Таблица определения сечения кабеля

Ток, А	Мощность, кВт	Сечение кабеля, мм2
220 В	380 В
11	2,4	—	0,5
15	3,3	—	0,75
17	3,7	6,4	1,0
23	5,0	8,7	1,5
26	5,7	9,8	2,0
30	6,6	11	2,5
41	9,0	15	4,0
50	11	19	6,0
80	17	30	10

Катушка для кабеля своими руками

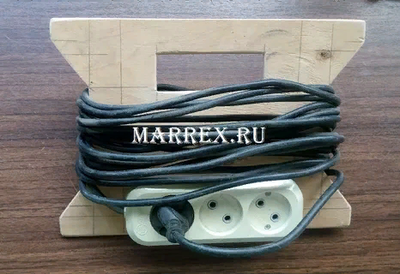

Электрическая переноска в домашнем хозяйстве является неотъемлемой частью. Проблем не возникает когда переноска длиной всего пару метров, но вот когда длина переноски достигает 15-50 метров, становится весьма неудобным постоянно разматывать и сматывать ее.

Решение данной проблемы существует довольно давно, в продаже имеются электрические удлинители на катушке. Но вся проблема заключается в том, что цена таких катушек за облачна, а качество порой оставляет желать лучшего.

С другой стороны катушку для провода можно легко изготовить своими руками, что будет на порядок дешевле.

Причем вы сможете использовать провод, такой длины и такого сечения какой необходим для ваших целей.

Для изготовления удлинителя на катушке нам понадобится: электрическая вилка, провод, розетка, ну и, разумеется, сама катушка. Но где, же взять катушку? Для этих целей подойдут катушки от телевизионного кабеля, цепей, тросов и т.д. Можно пройтись по строительным рынкам или мелким магазинам, где торгуют данными материалами, и приобрести пустую катушку.

Но если у вас нет времени или желания ходить по магазинам и выпрашивать катушку, то ее легко можно сделать самостоятельно. А всего-то нам понадобится: — кусок фанеры или OSB 60х30см толщиной 8-10мм, — 9см пластиковой канализационной трубы диаметром 110мм — 3 болта М6 или М8 длиной 120мм с гайками.

Самое главное это изготовить боковины (щечки для катушки). Я привык делать все ровно, поэтому предложу свой вариант.

В ненужном куске фанеры делаем отверстие для пилки электролобзика, и крепим подошву электролобзика шурупами к фанере.

После чего переворачиваем электролобзик и прикручиваем фанеру, к какой ни будь выступающей поверхности (стол, стул, пень и т.д.)

На отрезке заготовки (фанеры или OSB) отмечаем центр (в моем случае радиус составил 15см) и сверлим отверстие для шурупа, после чего приставляем заготовку вплотную к пилке, и крепим фанеру шурупом, только сильно не затягиваем, нам нужно, чтобы заготовка вращалась вокруг своей оси.

Включаем электролобзик (зажимаем кнопку фиксатора), и начинаем проворачивать заготовку (фанеру) вокруг оси. Таким образом, мы получим идеально круглые боковины для нашей будущей катушки.

В боковинах сверлим отверстия под стягивающие болты, и по центру сверлим отверстие для оси. Поскольку с течением времени центральное отверстие может разбиться, я решил использовать втулку из пластиковой 1/2″ трубы. Втулка, с обратной стороны должна выступать на 15-20мм, чтобы болты не цеплялись за каркас.

Каркас был согнут из 10мм прутка, и состоит из двух частей, рукоятки и опоры. В принципе если не нужна опора, то можно изготовить только рукоятку (согнуть пруток в виде буквы П), этого достаточно будет чтобы разматывать и сматывать катушку.

После примерки, рукоятку привариваем к опоре. На рукоятке нарезаем резьбу М10, для гайки, которая будет фиксировать катушку. Источник

:https://www.sense-life.com/hands/katushka_dlya_provoda.php

Каркас и катушку желательно покрасить, чтобы фанера не расслоилась и дольше прослужила, после чего производим сборку.

Осталось только намотать провод, и установить вилку с розеткой. Что касается провода, то я использую ПВС 2х1,5мм, на рынке выбираю тот, что мягче. Подобного образца катушка, с проводом ПВС у меня прослужила 7 лет без каких либо нареканий

Let’s block ads! (Why?)

КАТУШКИ ПЛАСТМАССОВЫЕ ЦИЛИДРИЧЕСКИЕ И КОНИЧЕСКИЕ

Катушки изготавливаются из ударопрочного полистирола или полипропилена и предназначены для намотки эмалированных и других обмоточных проводов: круглых диаметром до 4 мм и прямоугольных сечением до 30 мм2.

Конструкция цилиндрических катушек показана на рис. 3. Конструкционные параметры приведены в таблице 8.

Конические катушки используются в линиях механизированной намотки электрических машин и аппаратов и съем провода осуществляется с неподвижной вертикально стоящей катушки путем размотки через верхнюю малую щеку. Конструкция конических катушек показана на рис. 4. Конструкционные параметры приведены в таблице 9.

В таблице 10 приведены сведения об ориентировочной массе проводов, наматываемых на катушки.

Рисунок 3. Конструкция цилиндрических катушек

Таблица 8. Конструкционные параметры пластмассовых цилиндрических катушек

Номер катушки	Диаметр щеки, D, мм	Диаметр шейки катушки, D1, мм	Диаметр осевого отверстия, D2, мм	Длина шейки, L1 мм	Общая длина катушки L, мм	Масса, кг
32	32	20	11	38	50	0,017
50	50	32	11	38	50	0,022
63	63	40	11	49	63	0,04
80	80	50	16	64	80	0,07
100	10	63	16	80	100	0,125
125	125	80	16	100	125	0,2
160	160	100	22	128	160	0,35
200	200	125	22	160	200	0,682
250	250	160	22	160	200	1,433
250	250	160	36	160	200	1,425
355	355	224	36	160	200	3,26

Рисунок 4. Конструкция конических катушек

Таблица 9. Конструктивные параметры пластмассовых конических катушек

Номер катушки	Диаметр большой щеки, D, мм	Диаметр малой щеки, D1, мм	Диаметр большого конуса шейки, D2, мм	Диаметр малого конуса шейки, D3, мм	Диаметр осевого отверстия, d, мм	Длина шейки, L1, мм	Общая длина катушки, L, мм	Масса, кг
200/315	200	190	125	112	36	265	315	1,25
250/270	250	235	180	160	30	234	270	1,38
250/400	250	236	160	140	100	335	400	2,87
280/360	280	250	180	160	30	320	360	3
315/500	315	300	200	180	100	425	500	5,3
400/630	400	375	250	224	100	530	630	10

Таблица 10. Масса провода, наматываемого на катушки, кг

Диаметр провода, мм	Цилиндрические катушки	Конические катушки
Номер	Масса	Номер	Масса
0,015	32	0,02	—	—
0,02-0,025	50	0,08	—	—
0,03-0,045	63	0,2	—	—
0,05	80	0,5	—	—
0,06-0,09	100	1	—	—
0,10-0,19	125	2	—	—
0,20-0,335	160	5	—	—
0,36-0,69	200	12	200/315	20
0,7-1,56	250	15	250/400	40
		315/500	80
1,6 и выше	355	40	400/630	150

Рыболовный ящик

С этой целью можно использовать масляные канистры на 20 литров, боковые карманы при необходимости изготавливают из менее вместительных емкостей.

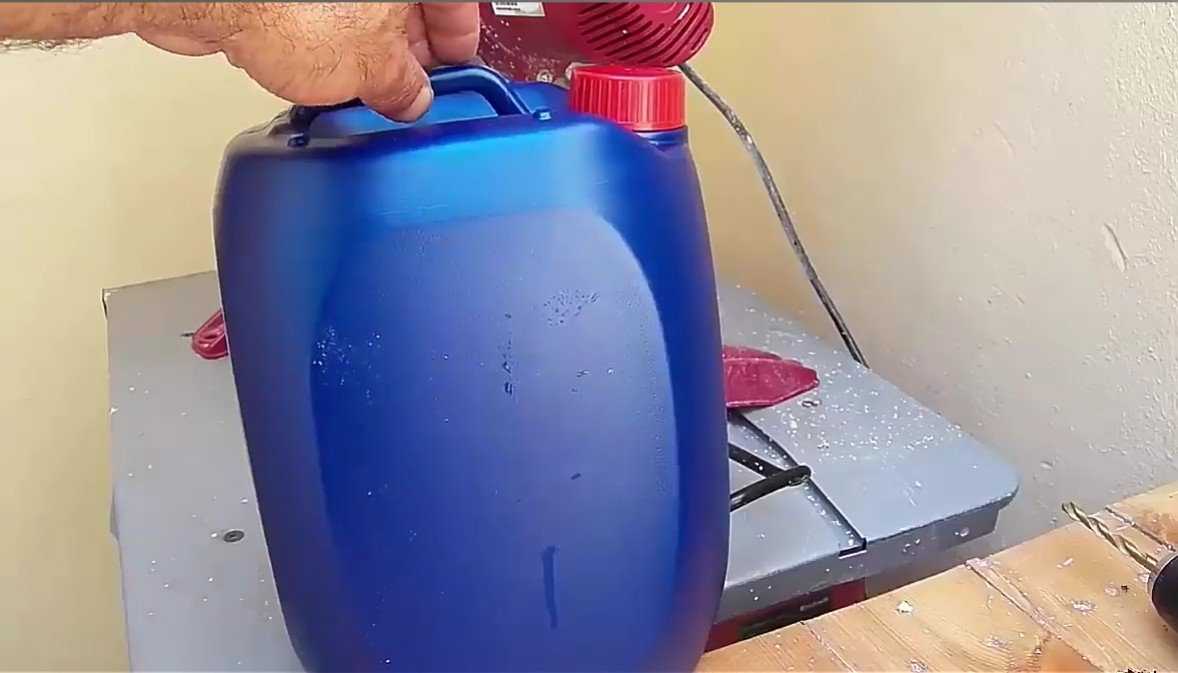

Канистру обрезают, оставляя высоту, на которой рыбаку будет удобно сидеть долгое время, укрепляют срез алюминиевой полоской с креплением заклепками.

Внутри нужно разместить перегородку из толстого пластика: она не только делит предмет на отделения, но и является вспомогательным ребром жесткости и не дает крышке деформироваться.

Крышку вырезают из толстого фанерного листа и крепят на петли. Верхнюю часть обычно обклеивают мягким материалом для комфорта.

К бокам канистры крепят ремень, чтобы можно было переносить рыболовный ящик на плече. Внутренний отсек для инструментов можно поделить на более мелкие сегменты (для оснастки, удилища, донок, кружков и т.д.).

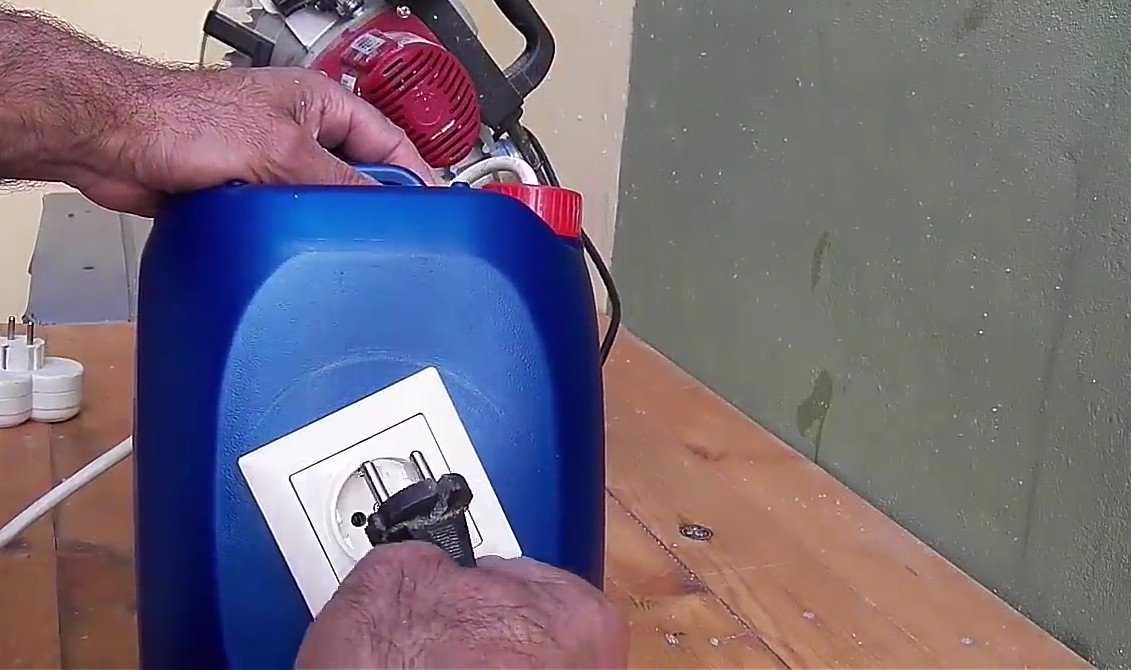

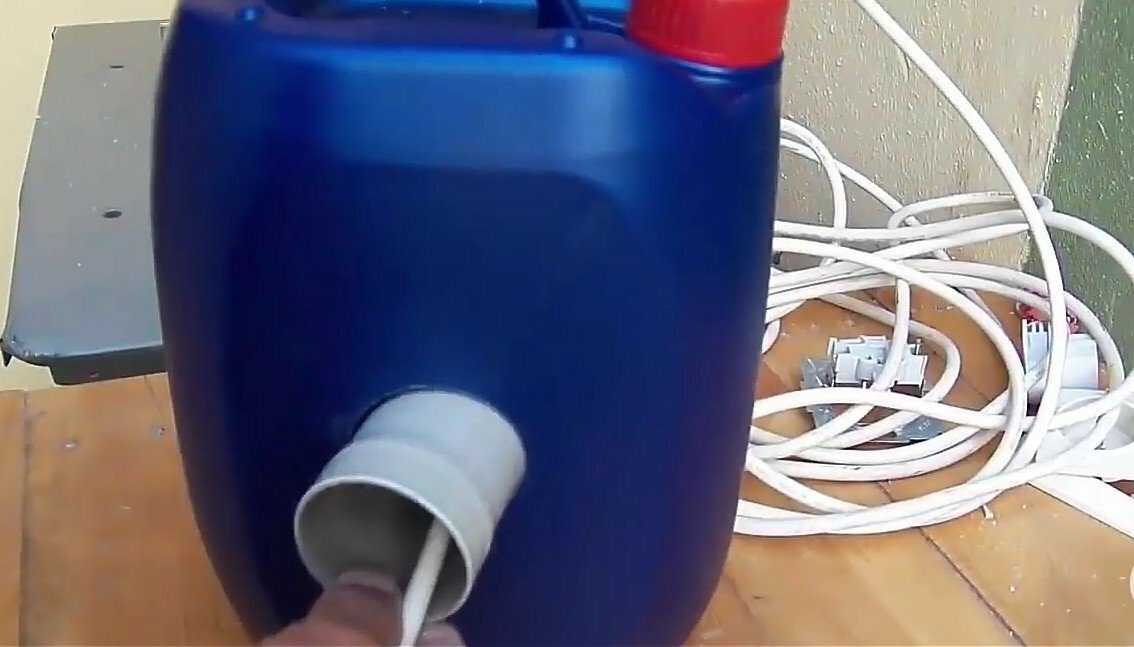

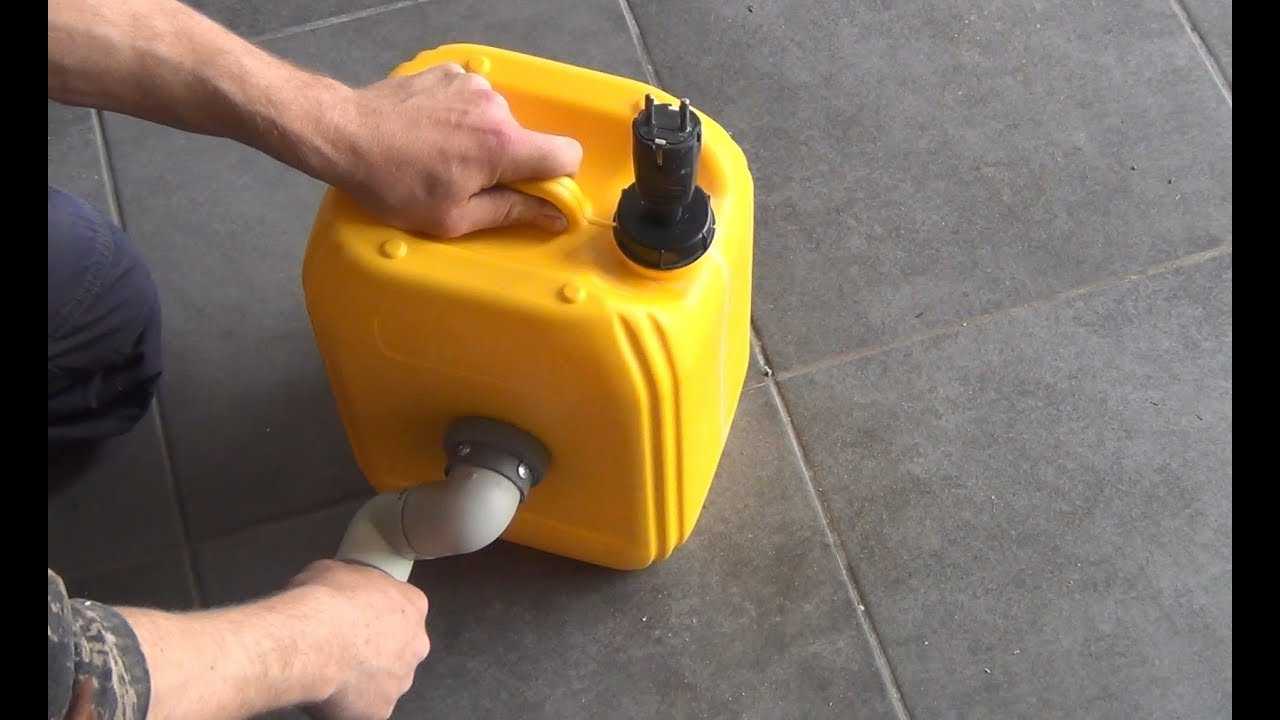

DIY-урок: как сделать удлинитель. Проще, чем кажется!

Для большинства людей загородный дом – не только место отдыха. Починить крышу, поставить забор, помыть автомобиль, скосить траву на участке – дел невпроворот! А после работы неплохо бы и душ принять, и пообедать, и посмотреть фильм. Звучит хорошо. А на деле шнуров питания оборудования и инструментов не хватает, чтобы дотянуться до стационарной розетки. И к тому же, те немногочисленные источники питания уже заняты основной бытовой техникой.

Удлинитель вам в помощь! Однако готовые переноски дороговаты, не всегда идеально подходят по длине и мощности. Вы сможете сделать удлинитель самостоятельно – в этом нет ничего сложного. А главное – будете уверены в качестве выбранных материалов и добросовестности сборки. Мы расскажем, как рассчитать нагрузку и сечение провода. В этапах подробно опишем процесс сборки. А все необходимые детали и приспособления вы найдете у нас на сайте.

Сообщества › Сделай Сам › Блог › Катушки для удлинителя своими руками

Друзья, выкладываю очередное своё творение — катушки для удлинителя

. Понадобилось: проф.труба 20 на 20 мм, 20 на 40 мм, ручка от болгарки, труба на 25 и 20 мм(для оси катушки).Также выточены шайбы и втулочки с резьбой(для фиксации упорной шайбы).Розетки использовал панельные, кабель КГ-ХЛ 2.5 мм2.Подробности на фото))))Всем добра.

Комментарии 87

угольники магнитные зачёт!

где можно взять подобные катушки? мне нужно типо белой, или немного больше…

Добрый день, что за кабель?

Я так на заводском удлинителе провод «спёк», пока «болгаркой» работал. Как мне объяснили, провод, намотанный вокруг металлического стержня, на который надета катушка, работает как трансформатор (что-то там с эл.магнитными полями) и перегревается. Выхода два. 1) При работе разматывать провод полностью. 2) Ось катушки делать НЕ металлической.

Работает не как трансформатор, а как электромагнитная катушка (электромагнит). У трансформатора должно быть как минимум 2 обмотки. Решение правильное

У меня этих катушек как грязи, кому продать.

Ну если много брать то грн 15 за шт

главное разматывать весь.

А у меня оська и подшипника 2шт.

Круто очень, тоже нада такое сделать. Удлинитель на дачу сделал на 60 метров. Нада теперь такую катушку как у тебя))))

Дельно, тоже буду мутить со временем.

круто, но наверное тяжеловато

Если кабель упругий то не удобные, провода слетают кольцами и все путается.

Кабель КГ, на морозе не дубеет.

Привет. Катушка, что с розетками там провод просто вручную наматывается, крутить нельзя? как подключены розетки?

Вот такие розетки www.texenergo.ru/catalog/item.html/te00135029. Всё крутится как на магазинной.На фото посмотри, проводочки видны))))

Главное при большой нагрузке не забыть все провода размотать.

за то такие хрен сломаешь не то что купленные

Бабины плохи тем, что провода в них греются сильно

Грется сильно будут при подключении сварки.а в таком случае ещё необходимо разматывать полностью, чтоб не было эффекта катушки.

круто, я всё смотрю на подобные удлинители в магазинах, цены нереальные, качество катушки и провода зачастую г…, спасибо за подсказку, буду теперь собирать что то подобное!

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

ВАЖНО: приборы должны быть не просто подключены, но одновременно работать на максимальной нагрузке. Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля

Зависимость можно увидеть в таблице

Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

ВАЖНО: для удлинителя всегда используют только кабельную продукцию с многопроволочной медной жилой. Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода

Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

ДЛЯ СПРАВКИ: согласно ГОСТ 15845-80, следует отличать многожильный кабель, от кабеля с многопроволочной медной жилой. В первом случае, каждая жила внутри кабеля имеет собственную изоляцию. Во втором случае — несколько тонких проволочек скручены в одну жилу, и имеют общую изоляцию.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток. Он может быть с выключателем

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Читайте здесь! Как соединить светодиодную ленту: основные способы монтажа и варианты подключения (85 фото + инструкции)

Обратимся к инструкции как сделать удлинитель самому.

• Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
• Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
• Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
• Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.
