Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

Клавишные.
Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

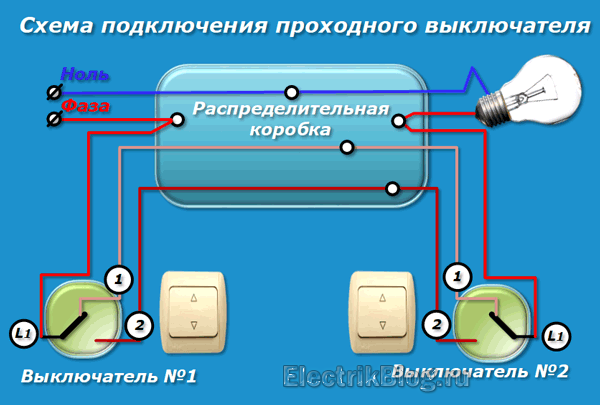

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

Фаза с автомата должна приходить на общий проводник первого выключателя
Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Схема подключения двухклавишного проходного выключателя

При помощи проходных выключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов. Для этого следует выполнить подключение проходных двухклавишных выключателей. Каждый из них имеет по шесть контактов. Общие провода определяются по тому же принципу, что и для обычных устройств, но прозвонить необходимо большее количество проводов.

Отличие схемы подключения двойного проходного выключателя состоит в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго выключателя должны выходить провода на две лампы. В случае организации управления освещением из трех и более точек для каждой из них следует установить по два перекрестных выключателя, поскольку они выпускаются только одноклавишные.

Схема подключения проходного двухклавишного выключателя

В этом случае, согласно принципу подключения двойных проходных выключателей с перекрестными переключателями, первая пара контактов должна заводиться на один перекрестник, а вторая – на другой. При необходимости устройства соединяются между собой. Выход обоих перекрестных переключателей должен быть соединен с последним двухклавишным переходным устройством.

Принцип работы

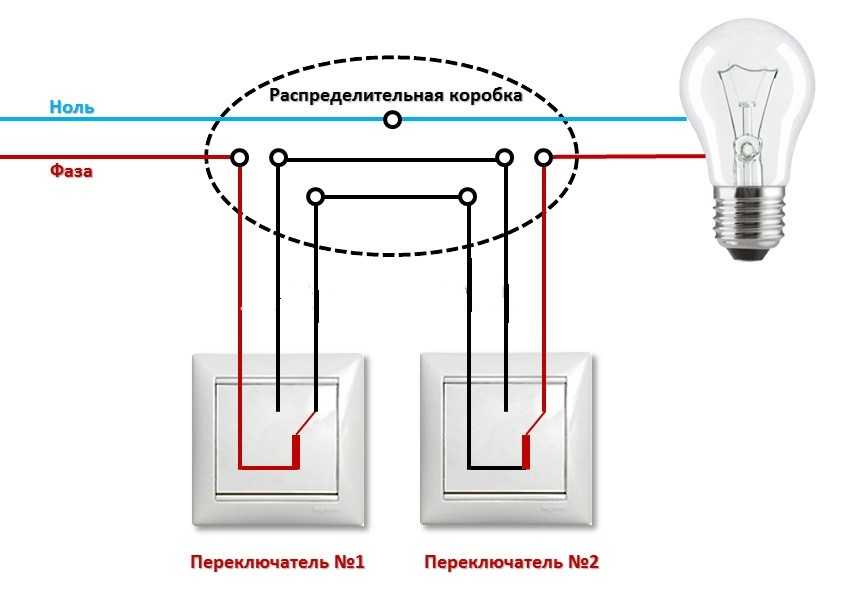

Подключение двух независимых выключателей на одну лампочку по схеме схема выполняется в следующей последовательности:

Выполнение прокладки «ноля» к коробке и прибору освещения.
Подобным образом к коробке подводится «фаза» с последующим переходом к контакту первого переключателя.
Соединяются попарно по 2 перекидных контакта первого и второго переключателя.
Выполняется подключение к электро узлу источника света выходящей из контакта 2-ого выключателя фазы.

Никаких особых сложностей данный монтаж не представляет.

Рабочий процесс выглядит так:

Монтаж коммутирующих конструкций перекидного вида.
Вывод от установленных элементов кабелей с тремя жилами.
Установка необходимого количества светильников с параллельным по отношению друг к другу подсоединением.
Двухжильный кабель выводится из светильников.
В удобном месте монтируется коробка соединения.
От перекидных конструкций к ней подводятся провода. Такая же операция выполняется для кабелей приборов освещения и питания.
Соединение происходит с учетом вышеприведенных рекомендаций.

По схеме подключение двух выключателей на одну лампочку представляет собой соединение между собой двух пар контактов с переходом при включенном освещении фазы 2-ого выключателя к осветительному прибору.

Виды переключателей

Проходные переключатели выпускаются отдельным видом – они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки. В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать проходной выключатель из обычного в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.

Основное отличие проходного блока от обычного – в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки. При подключении делайте так, чтобы размыкалась фаза, а ноль шел на лампочку. В этом случае вас не ударит током при ее замене или во время ремонта.

Схема выглядит следующим образом:

Ноль из коробки подается на лампу.
Через переключатель фаза уходит на вход.
На выход уходит два кабеля, оба идут на второй выключатель.
Из второго выключателя идет кабель на лампу.

По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.

Как устроен проходной выключатель.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

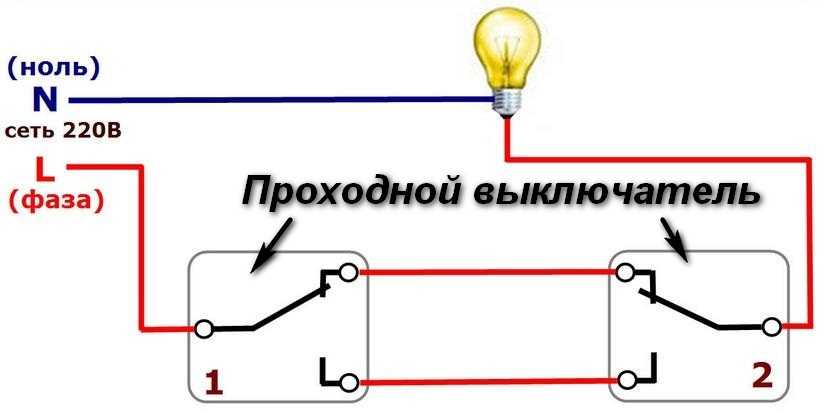

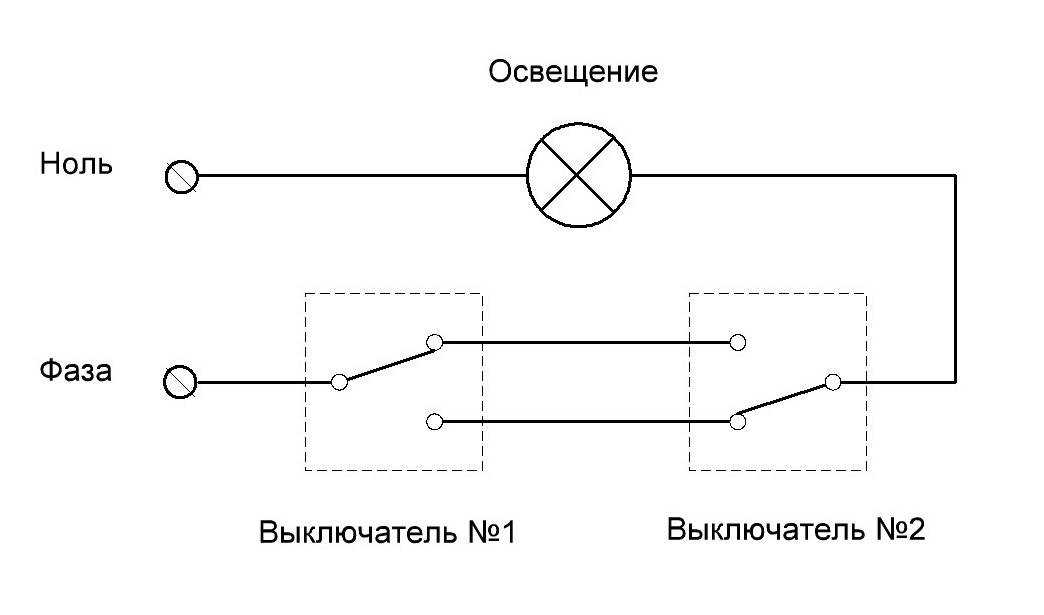

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

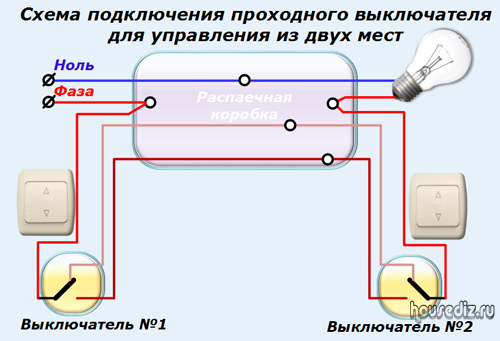

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

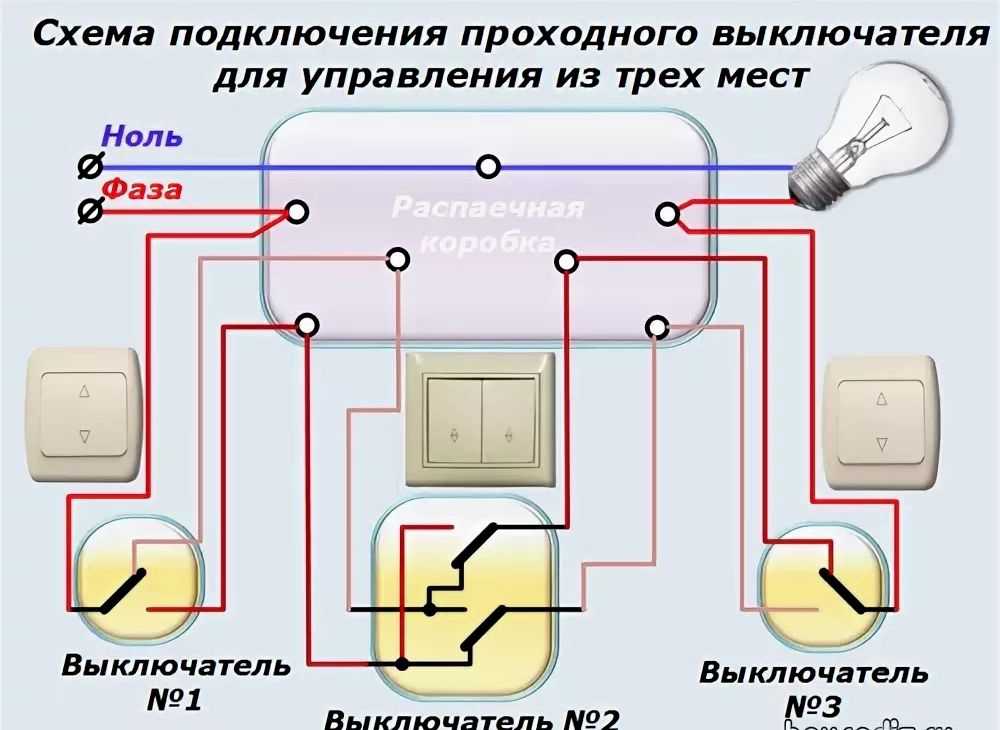

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Конструкция перекрестного выключателя

Само по себе устройство прибора инверсионного переключения линий электропередач несложное. Однако в силу многоточечной схематики, характерной для подобных устройств, трудности внедрения могут стать реальными. Поэтому логично рассмотреть конструкцию устройства, а также схемы подключения.

Назначение коммуникатора очевидно – соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает значения 250 вольт. Стандартное исполнение приборов рассчитано на эксплуатацию внутри сухих теплых помещений, подходящих под установленный норматив класса защиты (IP20).

Монтажная установка перекрестных выключателей ведётся традиционным способом (аналогично монтажу обычного выключателя света) с креплением монтажной коробки на винтах, либо делается внутренний монтаж с креплением основания к стене металлическими лапками.

Корпус прибора обычно делается на основе ударопрочного негорючего технополимера. Все детали конструкции под наружную установку обладают устойчивостью к ультрафиолетовому излучению.

Механика перекрёстных выключателей на ток 10А оснащается быстрозажимными контактными группами. Механика приборов на ток 16А имеет винтовые зажимы клемм. Для удобства подключения клеммы (фазовая и нулевая) обычно маркируются разным цветом.

Клеммы коммутаторов рассчитаны на присоединение проводников, выполненных по технологии одножильной или многожильной протяжки. Сечение одножильных проводников до 2,5 мм 2 , многожильных до 4 мм 2 (для 16А выключателей).

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

Фаза.
Перекидные контакты.
Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

Фаза подключается к L.
L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
Отключить напряжение.
К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
Аналогично выполняют работу на другом выключателе.
Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
Два других провода от первого выключателя подводят к соответствующим клеммам второго.
Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

Контактные площадки общей группы.
Индивидуальные контакты каждой лампочки.
Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?
