Канализация в частном доме своими руками: схема и рекомендации

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

3 ÷ 3,5 м – в северных регионах РФ;
2,5 ÷ 3 – в средней полосе;
1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

Трубы укладываются раструбом вниз в подготовленные траншеи.
Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
Места соединения смазываются специальными составами.
Труба вставляется до упора в раструб.
Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Особенности обустройства канализация в двухэтажном коттедже

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
Далее приступают к укладке утеплителя вдоль стенок.
Трубу протягивают через гильзу.

Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

Жидкость по трубопроводу течёт под воздействием гравитации.
Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Устройство внутренней канализации в доме

Ванну, например, необходимо устанавливать так, чтобы она имела маленький уклон в сторону водосливного отверстия. Все приборы типа раковины или той же ванны должны снабжаться устройствами, не позволяющими проникновение в систему крупных предметов, а так же чистками. Это необходимо, понятное дело, для простоты обслуживания системы в случае ее засорения. Неплохо посмотреть, какие фитинги сегодня выпускает промышленность. Это лучше всего сделать в той торговой организации, где вы планируете приобрести необходимые материалы. Сделать это нужно для того, чтобы не изобретать велосипед: промышленность уже учла все, даже самые изысканные вкусы покупателей. К тому же, вы уточните, каких размеров продают различные трубы. Это будет необходимо для составления конечного списка закупки.

Еще раз немного об уклонах и диаметрах труб.

Исходя из реальных условий потребления воды, можно считать, что фановые трубы, применяемые для сточных вод, имеют диаметр 50 мм, а для фекальных не менее 110 мм. При этом диаметр труб стояков должен быть не менее диаметра подключенных к нему труб.
При расчете системы не забывайте, что система работает самотеком, то есть высота трубы все больше растет с удалением от точки выхода в стояк. Смотрите за тем, чтобы не получилось так, что прибор установлен ниже, чем находится фановая труба. Особенно это касается ванн унитазов и различных душевых. Предпочтительно устанавливать эти приборы по возможности ближе к выходу системы.

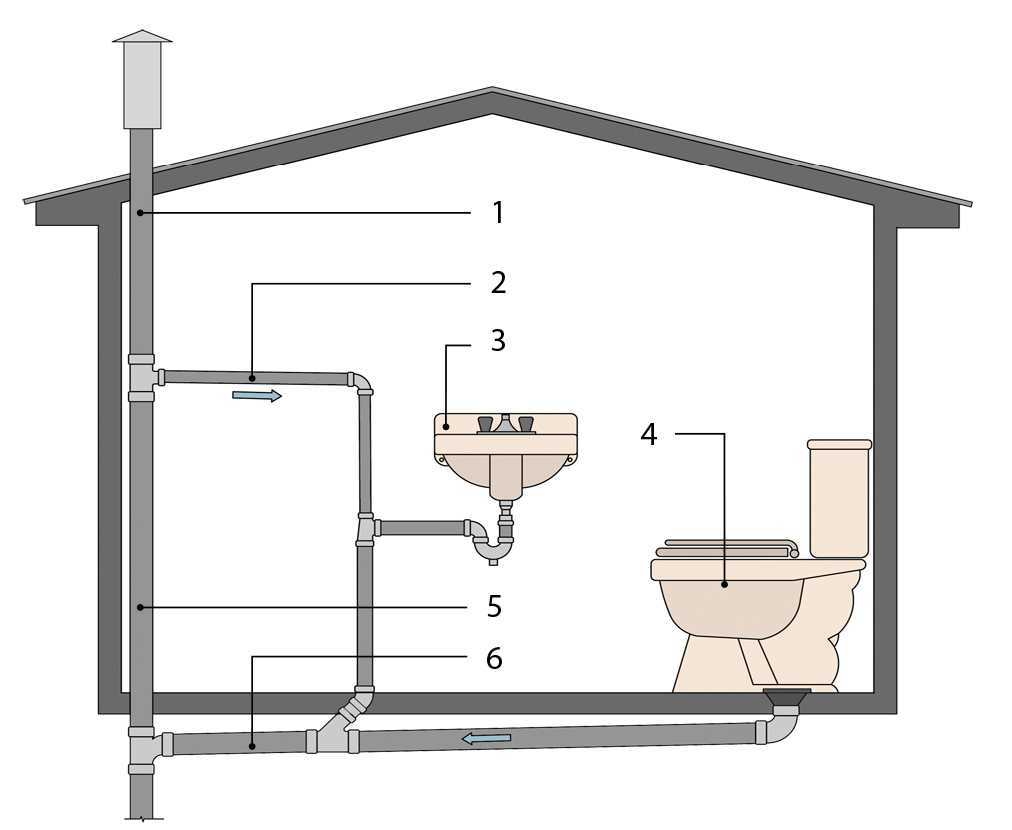

Элементы канализации

Можно выделить несколько элементов канализации.

Стояк

Это труба большого диаметра, которая проходит через все этажи коттеджа. Верхнюю часть стояка подключают к вентиляции. Снизу находится горизонтальный трубопровод, который выходит за пределы коттеджа. В продаже можно встретить трубы из поливинилхлорида или пропилена с диаметром 110 мм.

Трубопровод

Все сантехнические устройства подсоединяют к стояку. С этой целью используют трубы, которые имеют диаметр 50 мм. Для подключения ванны или душа применяют сифоны, оснащённые встроенными патрубками.

Фасонные элементы

Это стыковочные детали, которые служат для подключения сантехнического оборудования к стояку. Существует большое количество переходников, которые могут иметь диаметр от 50 до 110 мм.

Чтобы снизить вероятность возникновения засоров, патрубки располагают под разными углами. В процессе монтажа используются тройники и крестовины. Без фасонных элементов невозможно проложить канализационные магистрали. Для изменения направления труб используют отводы.

На отдельных участках труб размещают окошки, которые служат для проведения очистных работ. При монтаже применяют вспомогательные детали, которые облегчают процесс врезки тройников. В качестве таких элементов используют компрессионные муфты, которые имеют удлиненный раструб.

Большинство фасонных элементов рассчитано на переход с диаметра 50 мм на 100 мм. К канализации могут подключаться сливные шланги от стиральных машинок, которые имеют меньший размер. В таких случаях используют переходники с диаметром 32 мм.

Гидрозатворы

При монтаже канализационной системы все сантехнические устройства подключаются к стояку. Чтобы в дом не проникал неприятный запах, используются гидравлические затворы. Они представлены водяными пробками.

Работоспособность системы зависит от качества монтажа сифонов и фасонных изделий. Для подключения сантехнических устройств применяют отрезки гофрированных труб.

Фановые трубы

Верхняя часть стояка присоединяется к системе вентиляции. С этой целью на крышу устанавливают вентиляционную трубу. На конце раструба находится внутреннее резиновое кольцо.

Вакуумные клапаны

Устройство должно герметично закрывать торец трубы. При этом внутри трубопровода создаётся разрежение воздуха. При поступлении большого количества жидкости в систему может произойти срыв гидрозатвора. Чтобы избежать неприятных последствий, используют вакуумный клапан.

Теоретически его можно использовать вместо системы вентиляции. Однако такой метод имеет серьезный недостаток. Причина заключается в том, что вакуумный клапан полностью перекрывает стояк.

Крепёж

При прокладывании канализационных труб используют крепёж. С его помощью можно зафиксировать изделия на потолке и стенах. В качестве элементов, которые удерживают трубы в определённом положении, могут использоваться:

клипсы на защёлках;
сантехнические шпильки.

Монтажные работы

После завершения проектирования и составления схем, можно начинать устройство канализации в доме.

Сооружение внутренних сетей

Внутренние сети, то есть разводка канализации в частном доме выполняет функцию сбора сточных вод от каждого сантехнического прибора, транспортировку их до стояка и вывод из дома в наружную часть системы.

Трубы в доме могут быть проложены открытым или закрытым способом. Так, при прокладке канализации в каркасном доме, трубы чаще всего, прокладываются скрытно, в полостях под чистовым полом, в перегородках и стенах. В деревянных и каменных домах скрытую прокладку осуществить сложнее, для маскировки труб приходится специально сооружать ниши и короба.

Если устройство внутренней канализации предполагает наличие сложных схем, при которых стоки не могут передвигаться самотеком, то следует предусмотреть установку фекального насоса для перекачивания стоков. Это может случиться, если точка забора стоков расположена ниже точки входа в стояк или точки водозабора находятся на существенном удалении друг от друга и выдержать необходимый уклон трубопровода не удается.

При невозможности установки насосов, приходится планировать монтаж двух независимых стояков и, соответственно, установку двух септиков. Этот вариант один из самых дорогих, но в некоторых случаях к нему приходится прибегать.

Сооружение наружных сетей

Устройство канализации в загородном доме не ограничивается монтажом внутренней разводки, необходимо построить еще и внешнюю сеть. Наружные сети используются для транспортировки стоков от вывода из дома до септика или места ввода в трубу центральной канализации. Вот основные правила устройства канализации:

Трубы укладываются в специально подготовленные канавы. Глубина траншей не является нормированной величиной и определяется в зависимости от местного климата, качественных характеристик грунта и расстояния от дома до септика. В некоторых случаях целесообразно использовать утепление труб.
Если предполагается устройство самотечной системы, то нужно выдерживать оптимальный уклон канализации в частном доме.

Трубы укладываются на амортизационную подушку из песка и щебня, ее сооружают на дне канавы, не забывая хорошо утрамбовать материал.
Трубы канализации должны быть проложены ниже по уровню, чем трубы водопровода. При несоблюдении этого правила возникает риск проникновения загрязненной жидкости в питьевую воду.
На местах поворота трубопровода и на прямолинейных участках через каждые 20 метров необходимо устанавливать ревизионный колодец.
Обратная засыпка траншей осуществляется сначала песком, а затем грунтом. Песок по обе стороны от труб следует хорошо утрамбовать (над самой трубой трамбовку следует исключить).

Итак, для того чтобы оборудовать частный дом канализационной системой, потребуется составить подробный проект, а затем выполнить монтаж труб в соответствии с разработанной схемой. Все эти работы можно выполнить и своими силами, но тогда придется потратить время на изучение строительных и санитарных норм, относящихся к системам местной канализации.

Сантехника в частном доме своими руками

Начать стоит с водопровода, так как наличие воды необходимо уже на этапе строительства частного дома. В данном случае нужно подумать прежде всего об обеспечении подачи холодной воды. Можно также установить котел отопления, монтаж которого является несложной процедурой.

Для обустройства водопровода частного дома нужны сантехника, материалы и инструменты:

запорная сантехника;
трубы ПВХ;
насосное оборудование;
набор ключей;
плоскогубцы;
лопата;
болгарка.

Перед тем как сделать сантехнику в частном доме, нужно определить, какие виды сантехнического оборудования будут установлены. Рассмотрим общие правила и последовательность монтажа.

Как было оговорено выше, на начальном этапе следует разработать план размещения сантехники и элементов водопровода. Схема должна включать информацию обо всех узлах наружной и внутренней разводки водопровода частного дома. Основываясь на параметрах водопровода, нужно подобрать оптимальное оборудование для обустройства насосной станции. Производители такого оборудования прилагают к нему монтажную схему с указанием основных особенностей подключения к водопроводу частного дома. Размещать узел насосной сантехники нужно так, чтобы минимизировать шум от ее работы. Для этого подбирают наиболее удобное место в доме (в подвальных или цокольных помещениях). В документации к насосной станции можно найти сведения об уровне шума, который создается в процессе ее функционирования.

После того как выбрано место расположения насосного оборудования, можно приступать к обустройству траншей для прокладки наружных труб, по которым вода из источника будет подаваться в дом. Их глубина должна превышать уровень промерзания грунта. Если отсутствует техническая возможность прокладки трубопровода на таком расстоянии, необходимо осуществить утепление магистрали с помощью специальных стекловолоконных материалов.

После обустройства наружной части водопровода частного дома и установки насосной сантехники выполняется монтаж внутренних труб. Это очень важный этап, который нужно проводить с точным соблюдением технологии выполнения работ. Когда разводка водопроводных труб завершена, специалисты переходят к установке сантехники и монтажу канализационной системы.

Рассмотрим монтаж канализации для частного дома. Здесь также еще до выполнения монтажных работ составляется инженерная схема системы с указанием точек размещения сантехники. Профессионально составленный план канализации избавит от сложностей при монтаже и проблем в процессе эксплуатации.

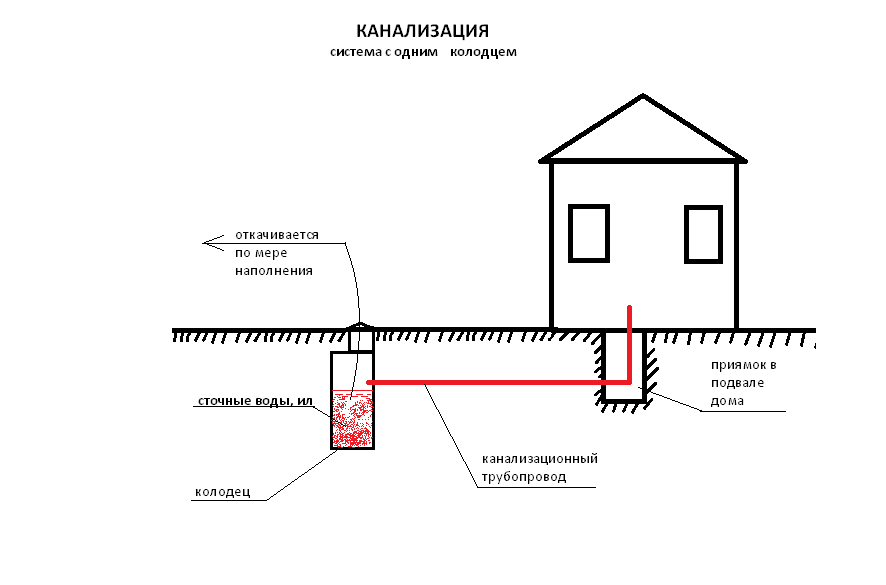

Канализация частного дома включает наружную и внутреннюю системы. К элементам наружного монтажа относят канализационные трубы и системы очистки. Внутренняя часть состоит также из трубопровода и сантехники частного дома.

Правила монтажа канализации в частном доме:

при выборе места расположения выгребной ямы нужно предусмотреть возможность беспрепятственного подъезда к ней ассенизаторского транспорта;
самая нижняя линия выгребной ямы размещается на один метр глубже уровня промерзания почвы. Коллектор для сбора нечистот обустраивается под уклоном и должен иметь глубину более 70 см.

В ситуациях, когда отсутствует возможность прокладки канализационных труб ниже уровня промерзания, производится утепление коллектора.

Для монтажа канализационной системы частного дома в настоящее время используются пластмассовые трубы. В отличие от металлических изделий такая труба не будет испытывать проблем с коррозией. Монтаж этих элементов частного дома производится путем вставки одной трубы в другую с последующей герметизацией швов. Укладка канализационных труб осуществляется в точном соответствии с предварительными расчетами глубины. Это позволит уложить магистраль на нетронутый твердый грунт, что предотвратит изгиб элементов. Трубы для стояков и коллектора должны быть большего диаметра, чем канализационные трубопроводы, идущие от сантехники частного дома.

Для выполнения работ по обустройству систем канализации в частном доме следует привлекать опытных специалистов с высокой квалификацией. Сами работы по монтажу и подключению сантехники выполняются в точном соответствии с требованиями строительных нормативов по составленной схеме. Удовлетворить таким параметрам могут только опытные специалисты, которые выполняют работы под инженерным надзором.

Читайте материал по теме: Как подобрать комплектующие для труб

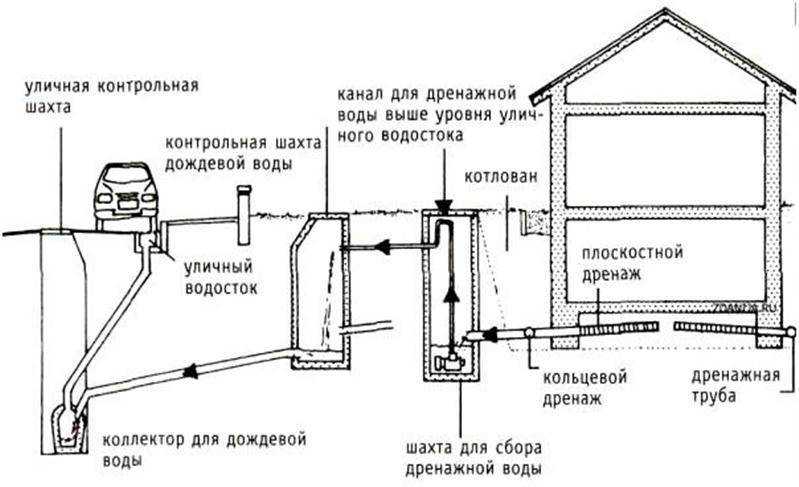

Как сделать правильно канализацию при высоком уровне грунтовых вод

Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.

Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.

Так как выгребная яма, ЛОС, септик и система слива герметичны, высокий уровень грунтовых вод не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в септик. Чтобы этого избежать, на сбросную трубу устанавливают обратный клапан.

Прокладка

Независимо от выбранного варианта монтаж наружной части локальной канализационной системы практически всегда можно сделать самостоятельно. Достаточно выкопать яму, а потом установить внутрь готовый септик либо соорудить его там из кирпича или бетона.

С чего начать

Считать и думать, как сделать канализацию в своем коттедже, правильней всего даже не при строительстве жилища, а еще на стадии его проектирования. Необходимо заранее предусмотреть технологические отверстия для труб в перекрытиях, стенах и фундаменте здания. В уже построенном доме делать это гораздо сложнее. Здесь как замена электропроводки или установка системы вентиляции – лучше все рассчитать и пересчитать заранее.

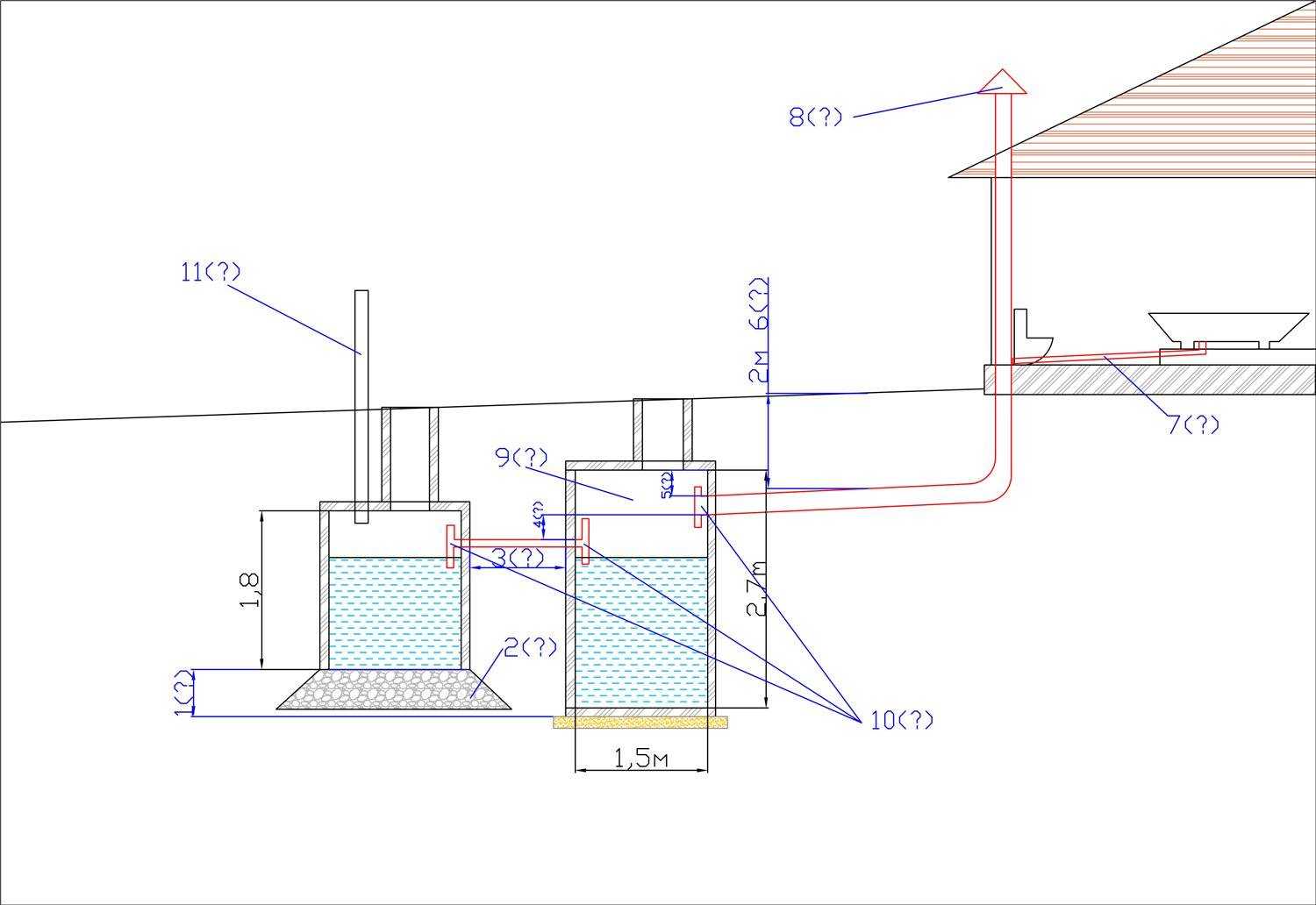

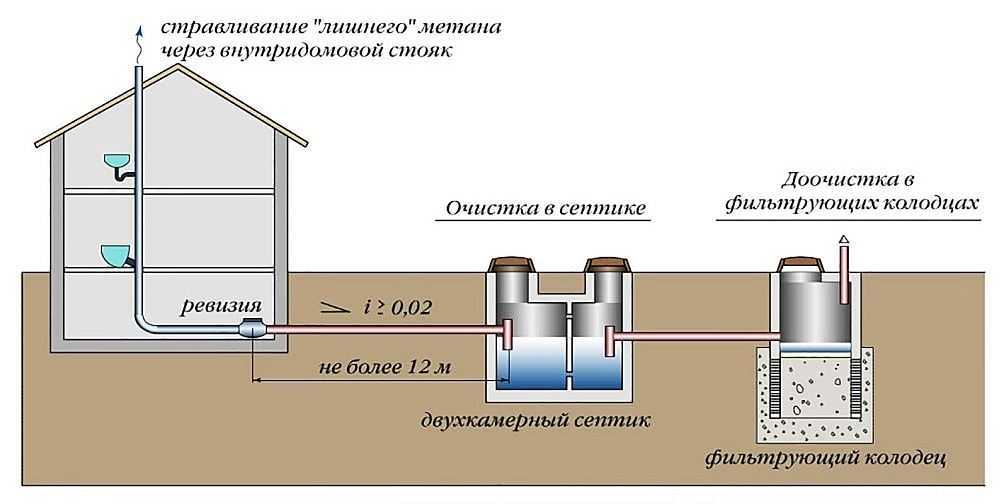

Простая схема устройства септика в частном доме

Как рассчитать объем септика

Расчет внутреннего объема септической емкости производится по количеству сантехнических приборов и сумме их фактических стоков. Но для упрощения канализацию в частном доме принято планировать исходя из 150–200 л/сутки сточных вод на каждого постоянно проживающего в нем человека.

Глубина укладки

Если септик для обустройства канализации выбран с почвенным дренированием, то его надо максимально подальше отвести от коттеджа. Иначе уходящая в почву влага будет негативно влиять на его фундамент. По минимуму данное расстояние должно быть 5 м, однако в этом случае его лучше увеличить до 8–10 м.

Но если выбрана герметичная емкость или биостанция, то правила установки канализации допускают располагать их и ближе пяти метров от строения. При этом глубина вкапывания очистного сооружения и канализационных труб от здания должна быть такой, чтобы они не перемерзли зимой.

Рекомендации по размещению септика на приусадебном участке

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников, что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры. Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр без надобности и монтаж продолжается пятидесятым.

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов — технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все существующие — практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб — регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только канализационных. Размеры, подходящие для пластиковой канализации:«1» (регулируемый диаметр 32-36 мм. для крепления D32) «1¼» (38-43 мм. для крепления D32 в раструбе и для D40) «1½» (47-51 мм. для раструба D40 и для D50) «2» (57-61 мм. для раструба D50) «4» (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет сложно разобрать без расслабления хомутов, нужно это учитывать.
