Паяльная лампа бензиновая. устройство и ремонт

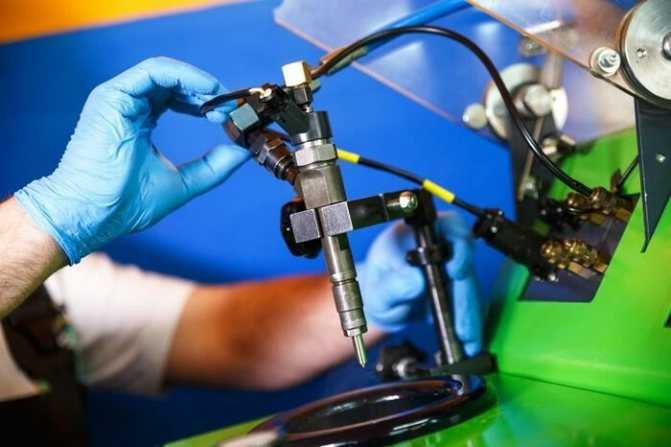

Ремонт топливных форсунок

Автовладелец может выполнить ремонт топливной форсунки бензиновой или дизельной своими руками. Особенно если устройство механического типа, для обслуживания будет достаточно самых простых инструментов.

Конструкция форсунок у разных производителей существенно отличаются, поэтому и ремонтные работы имеют особенности.

Несложно ремонтировать форсунки «Бош Коммон Рейл». В числе наиболее частых неисправностей этих механизмов – повреждения распылителя и мультипликатора (клапана). Причем последняя деталь подводит чаще всего. На распылители производитель дает гарантию замены на протяжении 100 тыс. км пробега. Но в российских реалиях (а также стран СНГ) из-за низкого качества горючего узел не выдерживает больше 20 тыс. км, после чего требуется проверка и ремонт топливных форсунок дизельных двигателей.

Такие же проблемы характерны и для форсунок «Делфи». У них также чаще всего выходят из строя распылитель и клапан. Для чистки распылителя применяют ультразвук, если процедура не помогает, деталь меняют.

Японский дает гарантию, что его форсунки способны выдержать 150 тыс. км пробега. Еще одно преимущество таких деталей – они дешевле европейских. Но ремонт этих топливных форсунок невозможен, потому что комплектующие «Денсо» не продаются. При выходе узла из строя его надо менять.

Проверка питания

Глушим двигатель. Первый вариант:

Снимаем разъём питания форсунки 1 цилиндра.
Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
Если показания напряжения появились, значит проводка исправна.
Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Техника безопасности [ править | править код ]

Кроме очевидной пожароопасности, паяльная лампа является потенциально взрывоопасным прибором, так как в резервуаре находится смесь паров топлива и воздуха под высоким давлением, а резервуар нагревается при работе. Поэтому при использовании паяльной лампы требуется строгое соблюдение правил безопасности, а именно:

не допускать нагрева резервуара до температуры выше 50 °C;
не открывать крышку резервуара и не производить заправку при работающей или ещё не остывшей лампе;
не создавать в лампе избыточного давления, не применять в лампе, предназначенной для использования керосина бензин;
следить за герметичностью клапанов насоса и соединений;
при перевозке и хранении убедиться в отсутствии избыточного давления и остатков топлива в резервуаре.

Наиболее частая причина взрыва паяльной лампы — открытие крышки резервуара горячей лампы. В этом случае пары бензина соприкасаются с нагретой до 500—600 °C горелкой и воспламеняются, вызывая взрыв паровоздушной смеси в резервуаре и вокруг него. Также нужно учитывать, что старые лампы использовали керосин, при заливке бензина и последующем использовании резервуар разрывало давлением. Ожоги в таком случае практически неизбежны, поскольку происходят, как правило, при попытке «подкачать»

Необходимо осознавать, что при розжиге бензиновой лампы испаритель наполнен бензином, и если на этом этапе кран подачи топлива перекрывается, то оставшийся в испарителе бензин будет продолжать покидать испаритель через сопло в виде жидкости, или в случае бóльшего прогрева, — в виде газожидкостной или газовой струи.

Кроме того, для работ в закрытом помещении необходимо иметь вентиляцию, достаточную для удаления резко пахнущих, токсичных и канцерогенных продуктов сгорания.

Паяльная лампа, в большинстве случаев, может быть заменена более безопасной газовой горелкой (газ в баллоне не смешивается с воздухом).

При наличии в месте проведения работ источника электрической энергии достаточной мощности паяльную лампу можно заменить техническим феном, который не использует легковоспламеняющихся материалов и более безопасен.

Устройство лампы паяльной бензиновой и инструкция к ней должны быть изучены очень внимательно, так как этот вид устройств относится к пожароопасным. Часто во время ремонта или монтажа какой-либо конструкции приходится нагревать поверхности для лучшей сборки.

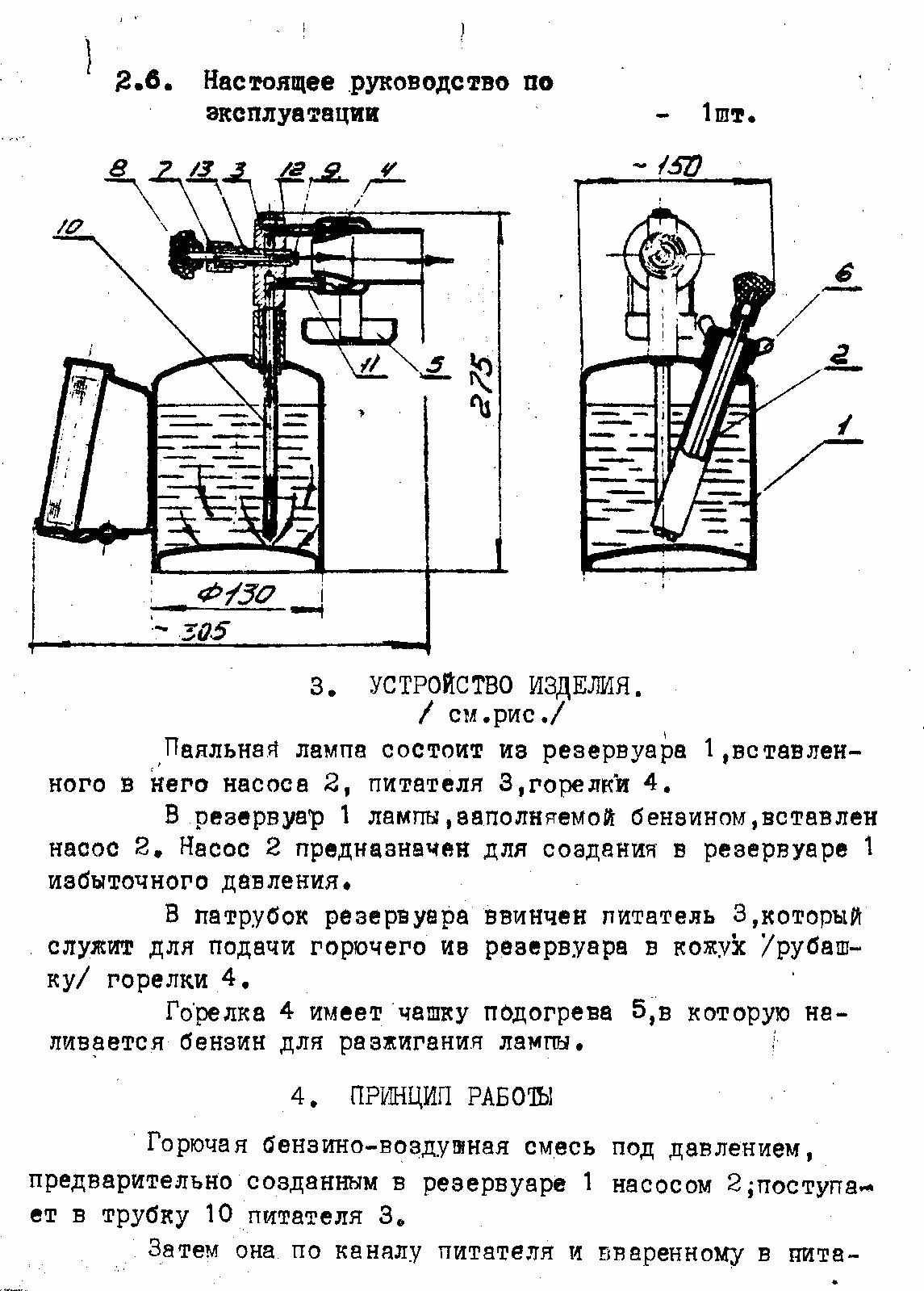

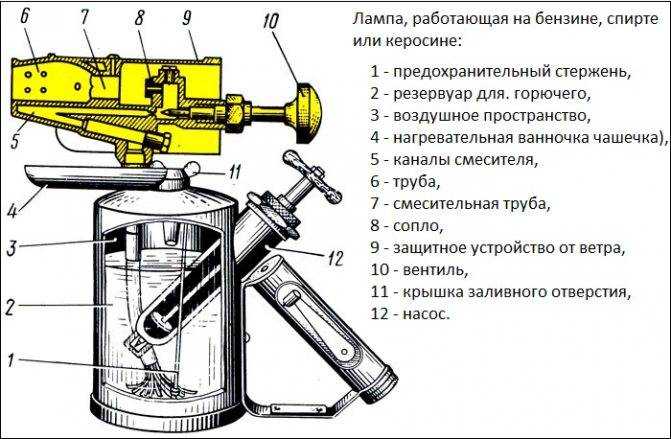

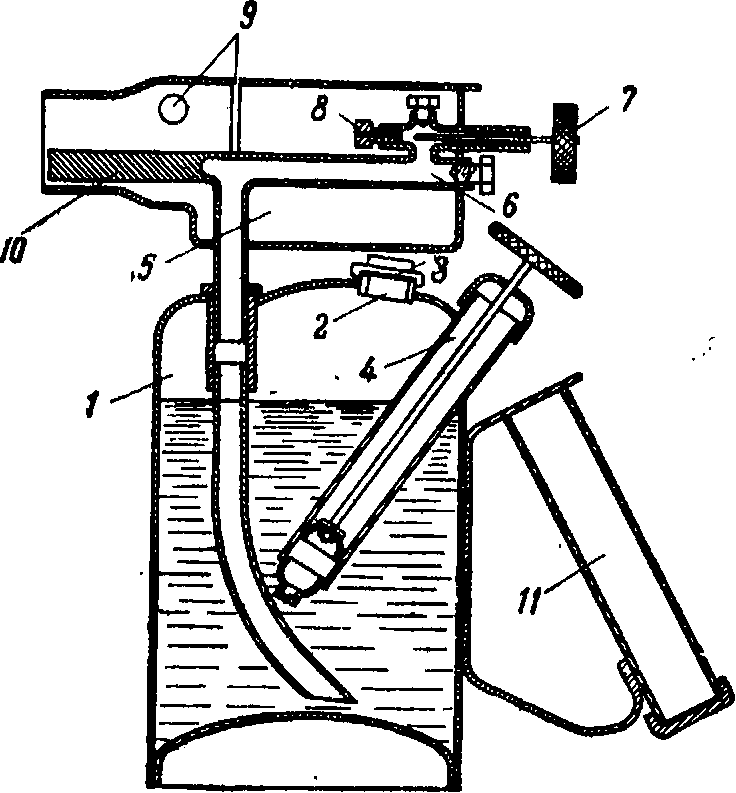

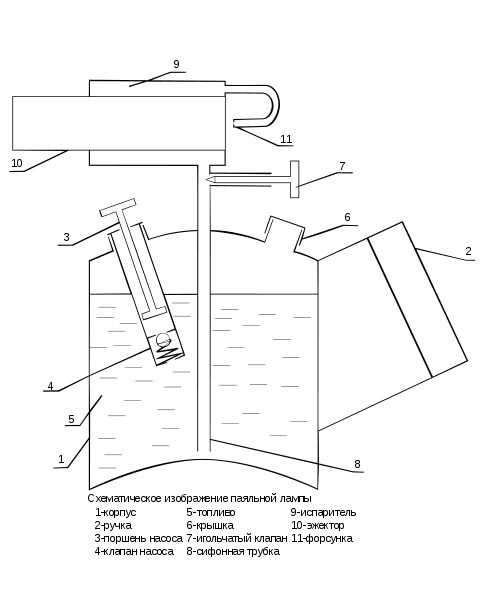

Устройство паяльной лампы.

Использование различных портативных газовых горелок или электрических фенов не находит широкого применения в хозяйстве. Эти промышленные устройства сложны в применении, поэтому для быстрого нагрева используют паяльную лампу. Но многочисленные вопросы по эксплуатации часто поступают к специалистам. Связано это, прежде всего, с тем, что люди немного ленятся дочитывать инструкции до конца. Описания и инструкции довольно скучные и сложные. Поэтому необходимо описать работу лампы проще.

О пилораме в домашних условиях читайте здесь.

Паяльная лампа бензиновая. устройство и ремонт – Инструмент Мастер

При том, что конструкция паяльной лампы проста, в ней тоже возникают неполадки, мешающие нормальной работе. А при наличии некоторых неисправностей, использовать паяльную лампу запрещено. Но в большинстве случаев ремонт несложно провести самостоятельно своими руками, что позволит устранить простои в работе и сделать использование инструмента безопасным.

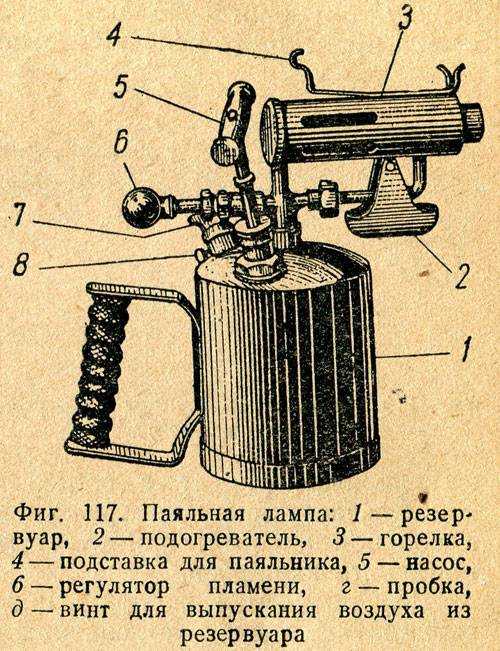

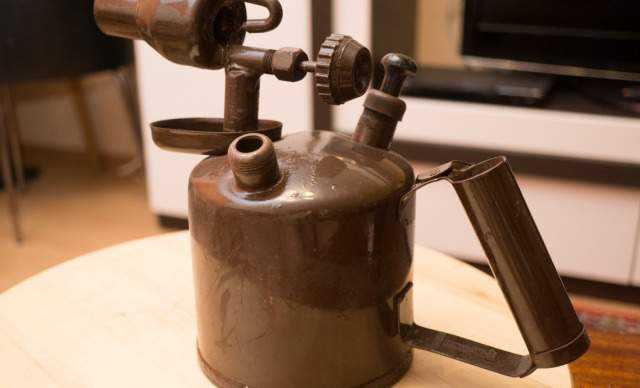

Паяльная лампа — это нагревательное устройство, с помощью которого получают высокую температуру при процессе пламенного горения легкогорючих веществ.

Продукты горения, которые получаются во время работы прибора, образуют факел вытянутой формы, при этом он обладает очень высокой температурой.

Самой популярной стала именно бензиновая лампа. Кроме такой модификации, широкое распространение получили паяльные лампы, источником пламени в которых служит природный газ. Такой вид паяльных ламп отличен от остальных бензиновых не только затрачиваемым на работу топливом, но и общей конструкцией.

Объём резервуара, который используется под топливо в лампе, может варьироваться в зависимости от модели прибора от 0,1 до двух литров. Показатель тепловой мощности таких приборов может колебаться в диапазоне от 0,5 и до 3 кВт в зависимости от способа подачи топлива. Мощность лампочки будет регулироваться с помощью особого крана, который открывает подачу сжигаемого газа.

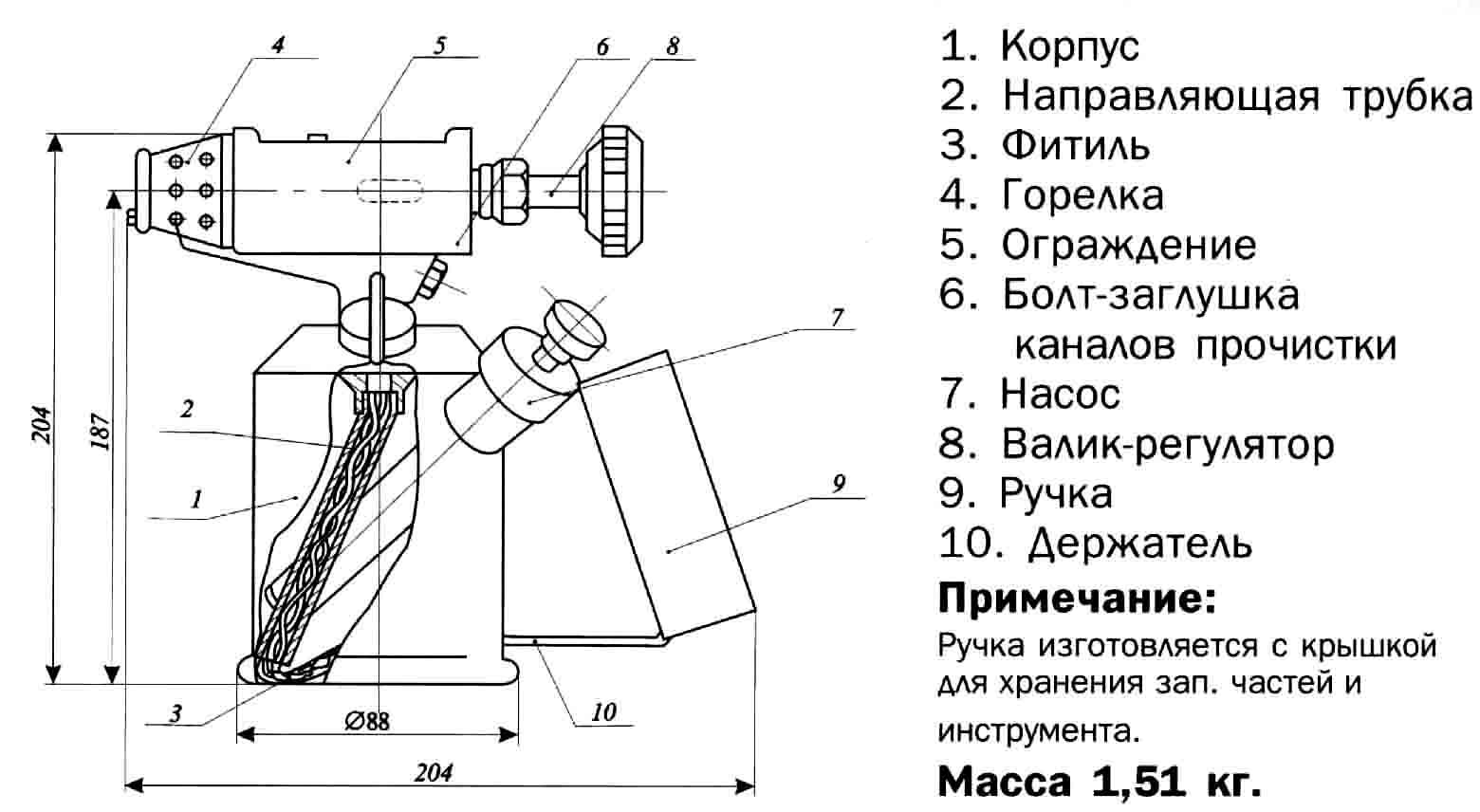

Особенности конструкции лампы на бензине

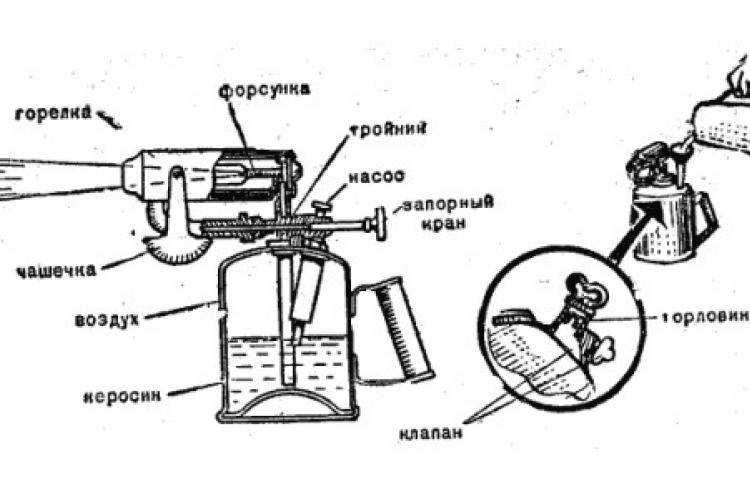

В строении бензиновой лампы имеются сразу две главные конструктивные детали — резервуар для помещения запасного топлива и горелка. Компонентами, применяемыми в работе прибора, являются:

Спирт.
Бензин.
Керосин и другие вещества.

Горелка именуется эжектором. Эжектор обладает конструкцией, которая помогает осуществлять продвижение общего потока воздуха и распадающихся продуктов горения во время сжигания большей части топлива. Процесс работы такого прибора заключён в создании тяги при помощи сгорания определённого топлива.

В резервуар при работе заливают запас топлива, после чего ёмкость закрывается плотной крышкой с дополнительным уплотнителем. Крышка с уплотнителем защищает резервуар от утечки топлива во время хранения данного приспособления, а также в процессе использования.

Резервуар для сохранения запасов бензина обладает специальным насосным устройством, которое помогает производить нагнетание воздуха для формирования в нём повышенного уровня давления.

Избыток давления помогает во время работы устройства быстро и качественно транспортировать бензин из резервуара к самой горелке.

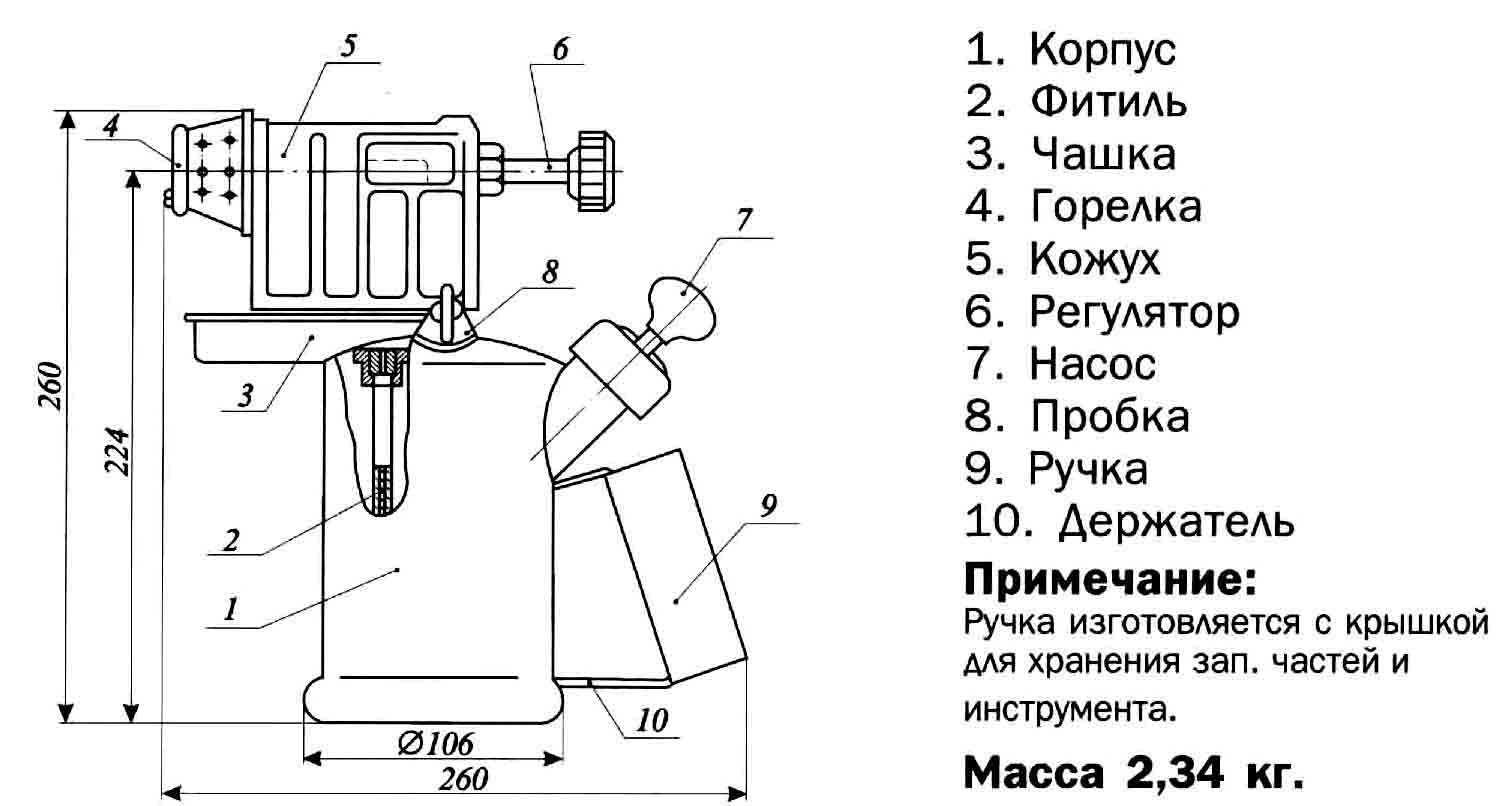

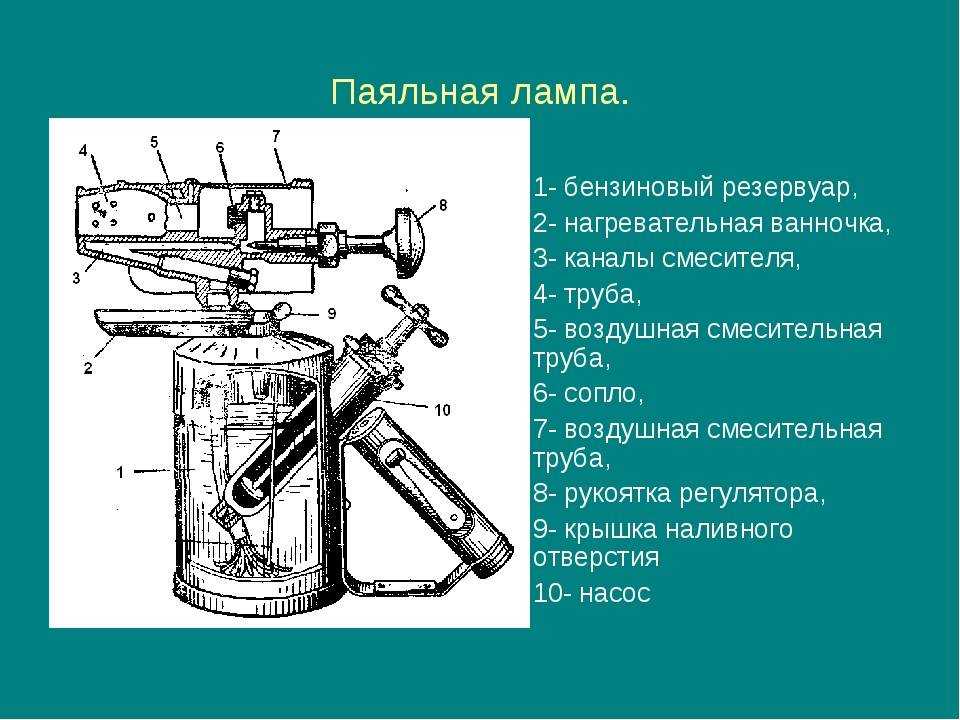

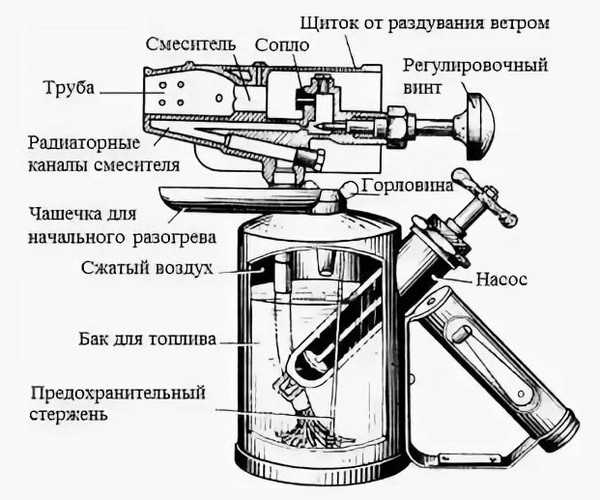

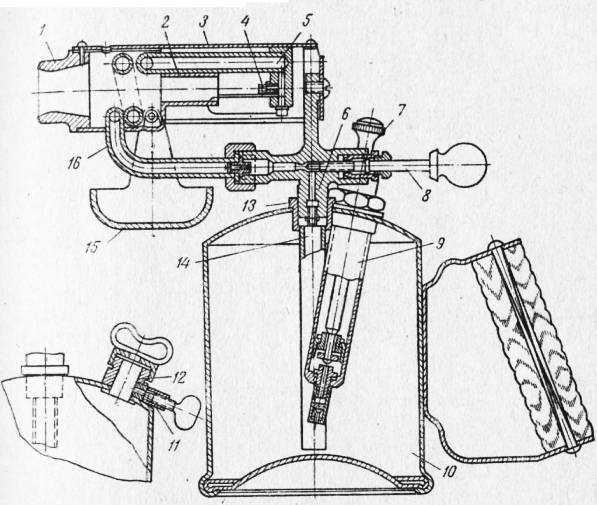

Типовой прибор в своём составе имеет такие конструктивные части, как:

Резервуар, который заполняется топливом.
Ручка для удержания устройства во время его использования.
Плотно закрывающаяся горловина для заливки топлива внутрь ёмкости.
Насос с дополнительным клапаном — для формирования избыточного давления в ёмкости.
Сифоновая труба, которая проводит топливо к самому испарителю.
Клапан игольчатого типа помогает осуществлять регулировку подачи топлива к прибору.
Испаритель.
Форсунка.
Эжектор.
Прибор для осуществления очистки форсунки.

Не забываем о безопасности

Самое время вспомнить о безопасности! Сколько натворила паяльная лампа пожаров — не перечесть. Давайте не станем «умножать подвиги» прошлых поколений и будем действовать правильно:
уж если приходится работать в помещении со стенами или полами из горючих материалов, то придется их металлическими или асбестовыми листами;
канистра с бензином должна размещаться так далеко, чтобы открытое пламя ее не коснулось ни при каких обстоятельствах;
да, все мы проливаем бензин при заправке лампы, придется его собрать песочком или тряпкам и унести по дальше от места работы;
никаких скруток электрических проводов рядом и всяких искрящих щетками инструментов;
работать на ветру паяльной лампой не положено, так как и бензин и пламя могут улететь куда угодно.

Если возникли проблемы с подачей топлива и воздушной массы

В этом случае подготовите отвертку с прямым наконечником, плоскогубцы, иглу и тонкую проволоку. Проблему подачи топлива фиксируют по возникновению пены и просачиванию ее сквозь основание сопла. Скорее всего засорился жиклер.

Ремонтные работы предполагают такую последовательность манипуляций:

При наличии видимого небольшого зазора иглу аккуратно вставляют в калибровочное углубление и прочищают ею топливную трубку.
Если положительного результата не намечается, жиклер снимают.
Проволоку размещают в отверстии топливной трубки.
Далее открутите вентиль.
Залейте в канал бензин. Проделывайте манипуляцию бережно и неторопливо.
Соберите конструкцию в единое целое, поставьте на место жиклер.
Если из-под штока появилось пламя, погасите огонь.
Демонтируйте рукоятку вентиля и в заборной игле замените изношенную сальниковую набивку новой.

Если в паяльной лампе нарушены показатели давления воздуха на внутренней поверхности камеры, ремонт осуществляют исходя из каналов, которые функционируют для подачи воздушной струи. Мастеру следует удалить нагар, залив каналы трихлорэтиленом. После, чтобы вымыть образованную на стенках ржавчину, промойте каналы кислотой, высушите, продув сжатым воздухом.

Работы выполняют в специальных перчатках. Глаза тоже лучше защитить очками.

Видеоинструкцию, как ремонтировать паяльную лампу своими руками, можно посмотреть дальше: Как избежать регулярного ремонта

Чтобы к ремонту паяльной лампы прибегать нечасто, необходимо придерживаться инструкции к использованию агрегата. Мы привыкли включать паяльную лампу в помещении. Но тогда следует помнить, что в работающем состоянии инструмент должен находиться не дольше 15-30 минут. После использования комнату тщательно проветривают.

Продлить жизнь оборудованию можно, применяя такие правила:

Перед тем как включить прибор, залейте его топливом. Заправку осуществляют, заполняя резервуар на ¾ части от общего объема. Пустота необходима чтобы создать давление.
Чтобы давление присутствовало, насосу также требуется сделать 10 нерезких качков.
Заливая в ванночку горелки топливо, применяйте спиртовой состав. Благодаря этому приему, копоти формируется минимальное количество. Правильная эксплуатация агрегата возможна, если поджечь топливо. Вокруг не должно быть сквозняков.
Когда горение топлива подойдет к завершению, откройте игольчатый клапан. Теперь топливо находится в газообразном состоянии. Если присутствуют капли, разогрев продолжают. Если горелка не разогревается долго, подставьте лампу к металлической панели. Выдержите расстояние от листа до сопла 2-3 см.
Если горение тухнет, прочистите форсунку специальной иглой.
Погасить факел инструмента можно с помощью завинчивания вентиля и опускания иглы.
Нельзя включать паяльную лампу рядом с горелкой. Это провоцирует нагревание баллона и топлива за пределы 50 градусов.
Топливо, которое заливается в оборудование, должно подходить под характеристики, установленные производителем паяльной лампы.

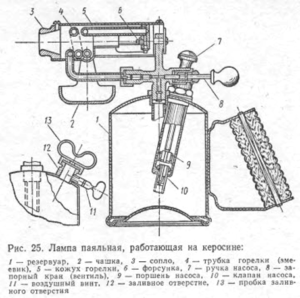

Паяльная лампа является нагревательным прибором, при помощи которого получают высокую температуру при осуществлении пламенного горения некоторых исходных легкогорючих веществ. Такими веществами, используемыми при работе устройства, являются:

бензин;
спирт;
керосин и некоторые другие.

Паяльная лампа поможет справиться с большим количеством задач: нагреть неоткручеваемую гайку, разогреть гудрон и т.д.

Продукты горения, получаемые в процессе работы устройства, образуют факел вытянутой формы, при этом температура факела имеет очень высокие показатели.

Наибольшее распространение получила бензиновая паяльная лампа. Помимо этой модификации распространение получили паяльные лампы, источником пламени в которых служит природный газ. Этот тип паяльных ламп отличается от бензиновых не только видом сжигаемого в процессе их работы топлива, но и конструкцией. Объем резервуаров используемых для топлива в паяльных лампах может колебаться в зависимости от модели устройства от 0,1 до 2 литров. Тепловая мощность этих устройств способна изменяться в диапазоне от 0,5 до 3 кВт в зависимости от подачи топлива. Мощность лампы регулируется при помощи специального крана открывающего подачу сжигаемого вещества.

Ремонт паяльной лампы своими руками

Паяльная лампа, это переносная горелка с направленным пламенем, использующаяся для быстрого локального нагрева предметов. Она широко популярна в быту, и проста, но, как и всякая другая вещь, часто бывающая в употреблении, может подвести в самый неподходящий момент.

К счастью, паяльная лампа легко поддается ремонту в домашних условиях и не требует для ремонта владения специфическими навыками или знаниями.

Необходимый для ремонта паяльной лампы инструмент:

плоскогубцы;
отвертка;
игла;
кусок тонкой стальной проволоки;
бензин;
ветошь;
машинное масло.

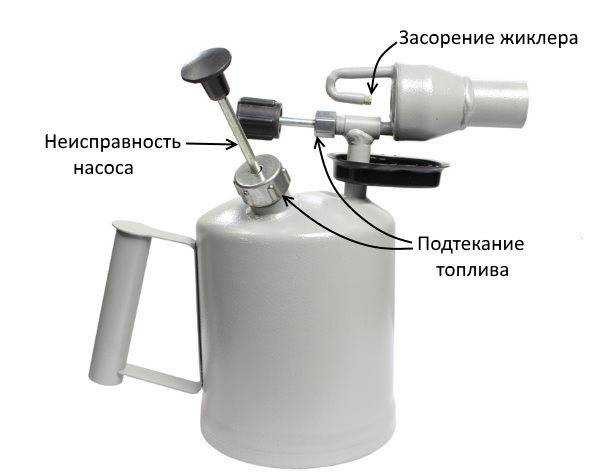

Поломки паяльной лампы, как правило, связаны либо с выходом из строя насоса, либо с засорением жиклера, либо с проблемами в запорной арматуре. Но простой визуальный осмотр паяльной лампы помогает быстро и легко определить проблему. Простота же конструкции позволяет гарантированно обойтись в ремонте без привлечения специалистов.

Если при открытии запорного крана топливо сочится, пузырится, но не подается должным образом, то суть поломки в том, что забился жиклер. Это легко исправить, просто прочистив жиклер при помощи простой иглы. Если же прочистка ничего не дала, то необходимо, прочистив жиклер еще раз, просунуть тонкую стальную проволоку в топливную трубку, открыть вентиль и промыть канал бензином. После чего необходимо вернуть жиклер на место и хорошо закрепить.

Если же при работе паяльная лампа шипит или издает другие посторонние звуки, то проблема кроется в неисправности насоса. Эта проблема тоже легко устранима в бытовых условиях, без обращения к специалистам.

Бывает что во время работы паяльной лампой, из-под штока пробивается пламя. Это означает, что в паяльной лампе прохудился сальник заборной иглы. Нужно погасить огонь. После чего снять рукоятку вентиля и пробку и поменять сальник.

паяльная лампа ремонт, паяльная лампа устройство насоса, ремонт сальника в паяльной лампе

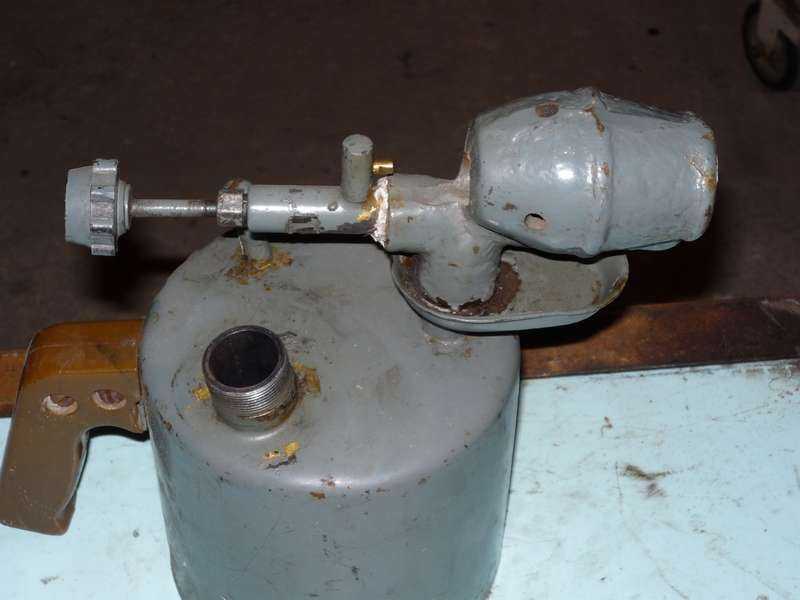

Самоделка для паяльной лампы способ ремонта

Назначение паяльной лампы одно, нагрев чего либо. Применяется в самых разнообразных условиях и ситуациях. В строительстве домов, погребов. Соединении кабелей связи и электроснабжения. При ремонте любой техники, а в зимнее время для разогрева и пуска двигателей. Кто строил самодельный вездеход знает без лампы не обойтись. А кто путешествует на вездеходах выручает в приготовлении пищи, так или иначе почти каждый сталкивался с паяльной лампой.

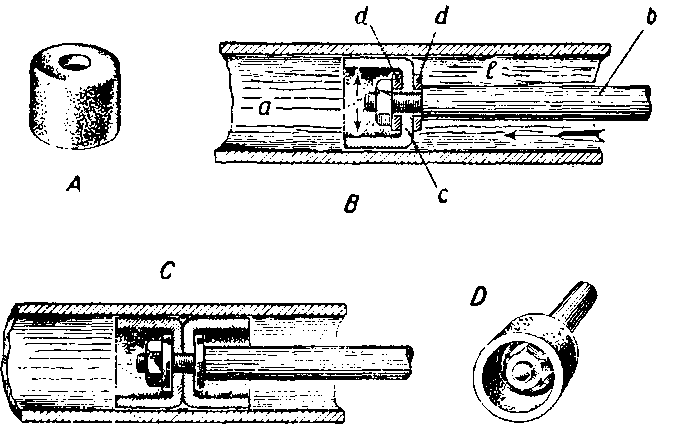

Пользуясь паяльной лампой появилась одна неисправность. Накачивая воздухом, создавая давление для работы паяльной лампы, заметили плохую работу подкачивающего устройства. В скором времени оно вышло из строя. Для восстановления работы паяльной лампы, пригодились детали от дорожного мотоцикла.

А вернее сказать старая, отслужившая свой срок эксплуатации мотоциклетная, а можно и автомобильная камера. Берем ножницы и выстригаем нипель, через его накачивают камеру. На фото видно как это надо сделать. Если это автомобильная камера у нипеля резина трудно обрабатывается ножницими, используем обычное электрическое точило.

Затем берем крепежную гайку подкачивающего устройства и с помощью сверла увеличиваем отверстие, как вы уже поняли для вставки нипеля в отверстие. Родной клапан не убираем, а оставляем на месте и прижимаем гайкой с нипелем. Воздух подкачиваем в лампу с помощью обычного насоса. Подкачка производится очень быстро, в сравнении с прежним устройством. Пользоваться лампой стало удобнее.

Хорошо забытое старое: как работать с паяльной лампой

Паяльная лампа, как устройство для производства разнообразных ремонтно-строительных работ, по-прежнему широко востребовано.

Ее популярность обусловлена компактностью, оперативностью в применении, а, при условии верной эксплуатации – также и безопасностью.

Как же правильно работать с лампой и обслуживать ее?

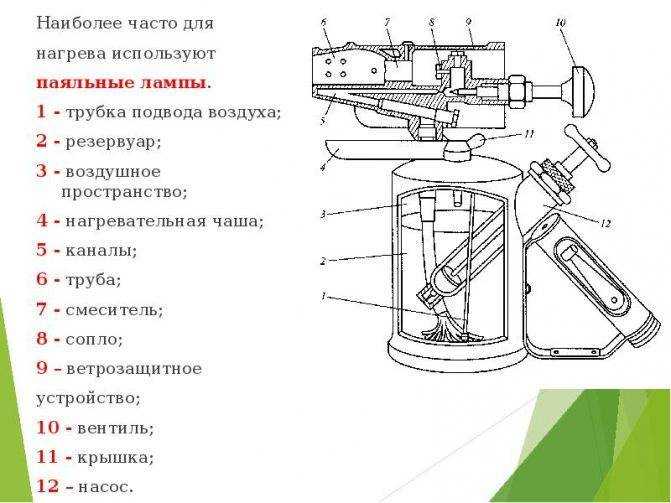

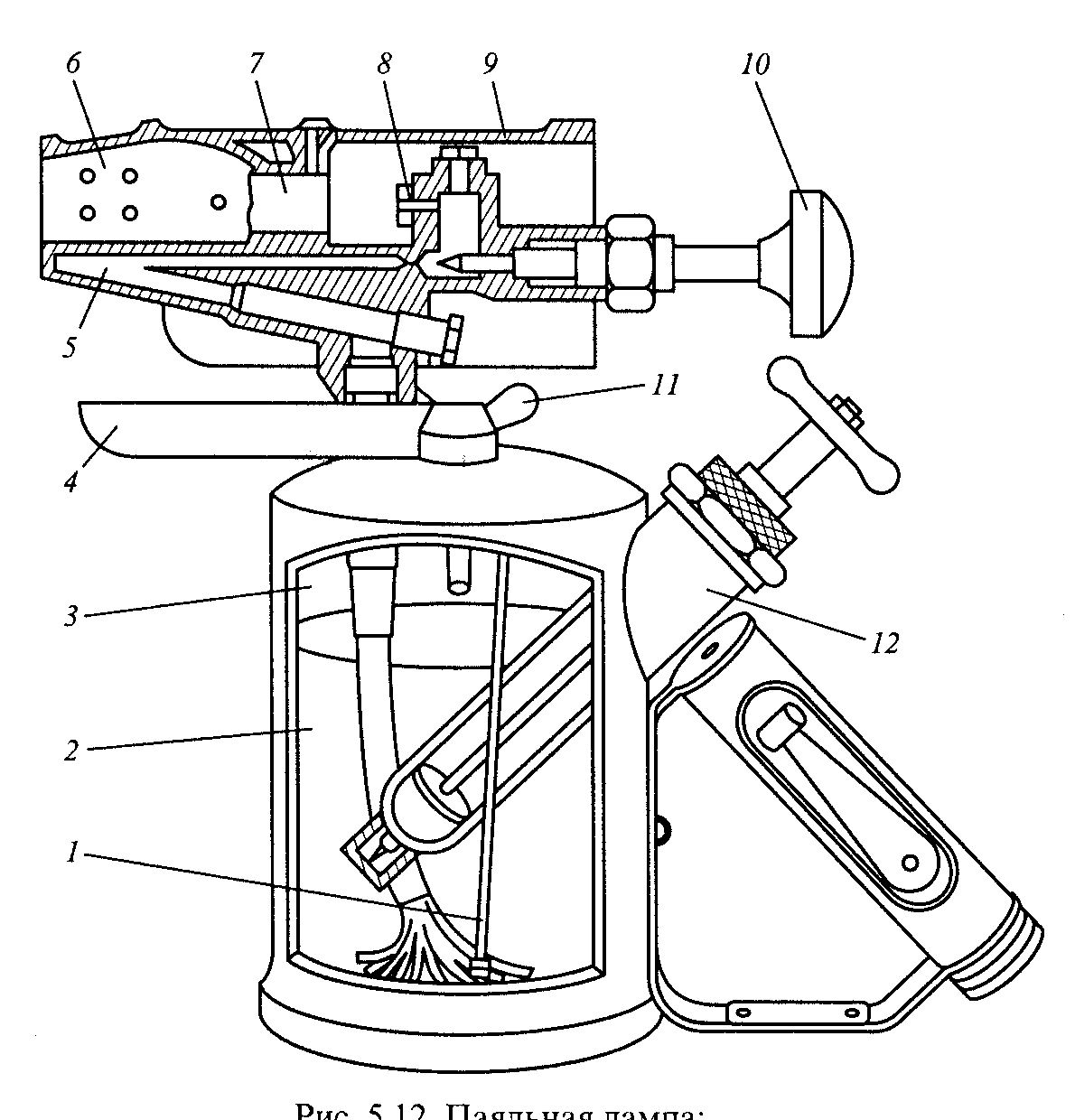

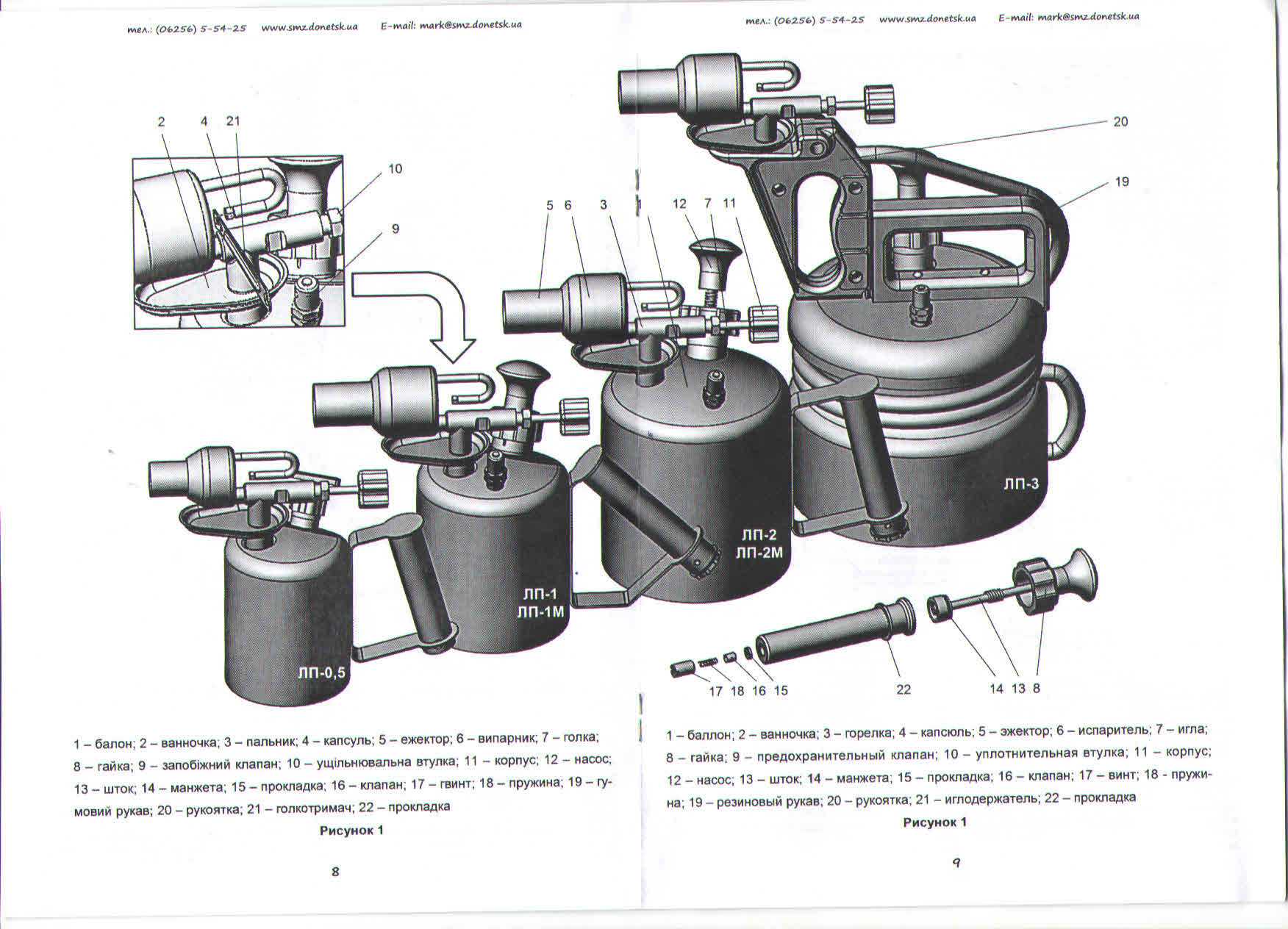

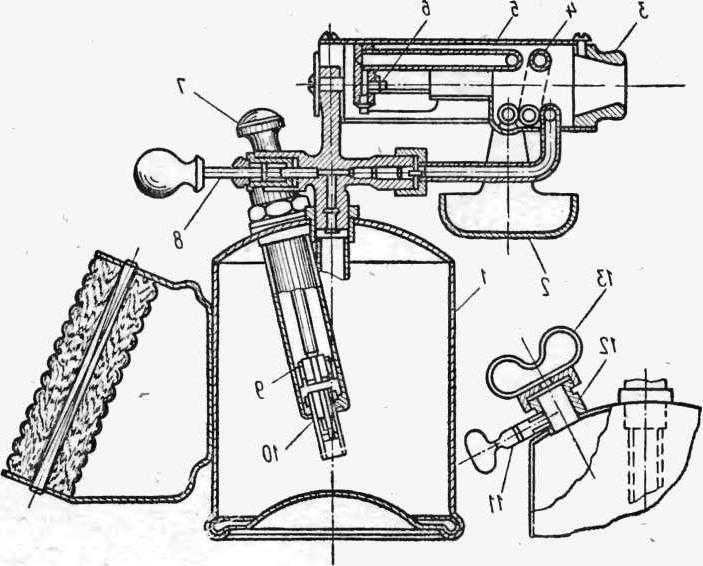

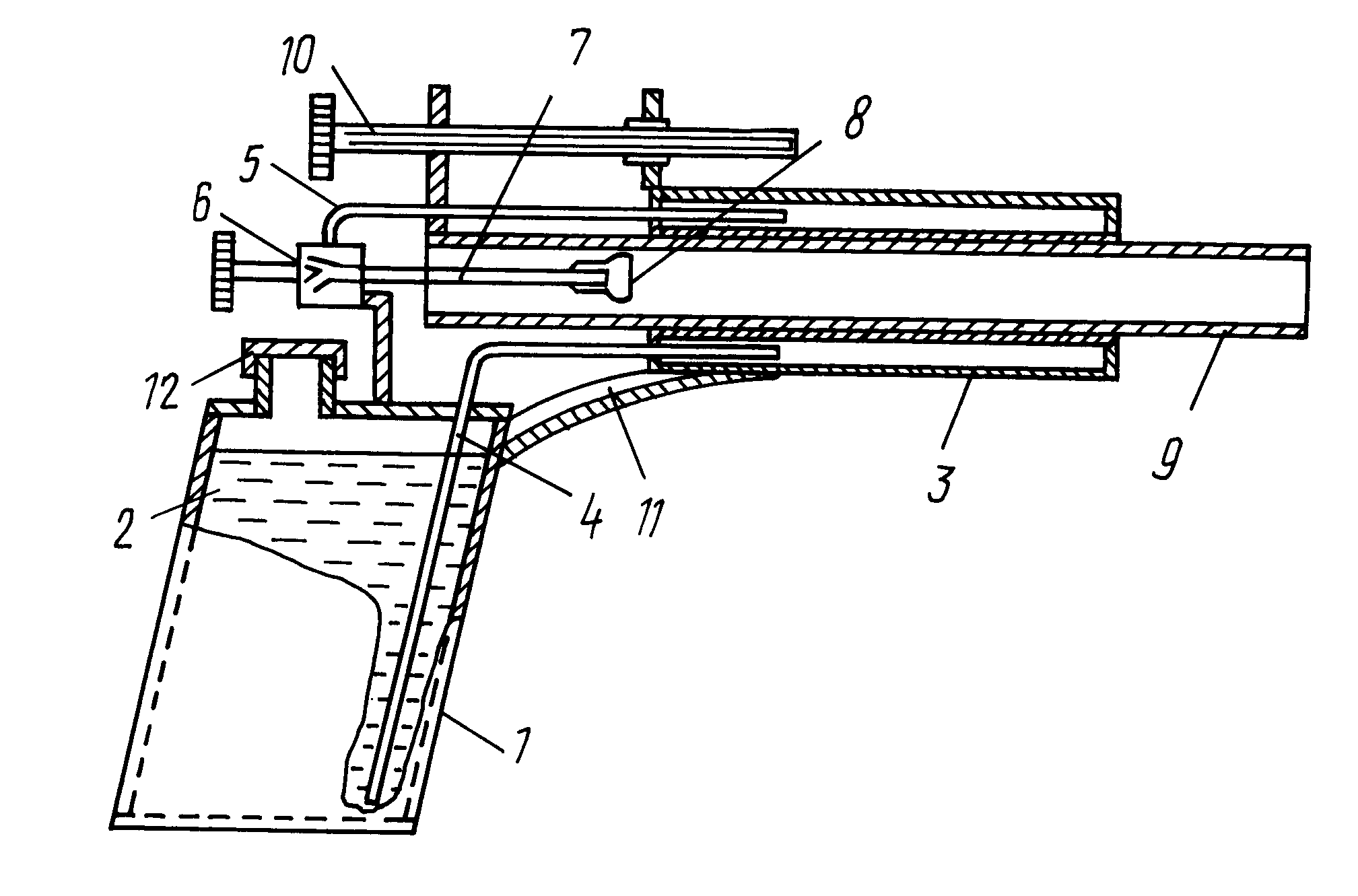

Бензиновая паяльная лампа состоит из следующих узлов:

Горелки, рассчитанной на применение определённого вида топлива. Например, для газовой паяльной лампы конструкция горелки будет иной, чем для устройства, использующего жидкое топливо.
Топливного бачка.
Системы подачи горючей смеси к горелке.
Ручного нагнетателя топлива (насоса).
Запорно-регулирующего устройства.
Обратного клапана (не во всех конструкциях).
Удерживающей ручки.

Для достижения компактности подкачивающий насос располагается непосредственно в бачке. Перед началом применения пользователю следует выполнить несколько качаний насосом для того, чтобы создать необходимый уровень разрежения: тогда топливо поступит к регулятору.

Система подачи топлива чрезвычайно проста, и работает по принципу запирающей иглы: при перемещении такой иглы в сечении регулятора изменяется давление смеси, что обуславливает определённую скорость подачи топлива к горелке.

Такую подкачку следует производить периодически, по мере изменения вешних характеристик факела пламени. Наоборот, если работы с паяльной лампой завершены, то давление необходимо сбросить.

Некоторые типы паяльных ламп комплектуются выносной горелкой, которая снабжена длинным шлангом. При этом в качестве нагнетателя используют обычную грушу, выполненную из бензомаслостойкой резины. Для соединения шланга с грушей и корпуса бачка используется ниппельный вход.

На торцевой поверхности регулятора имеется кран, открыв который, можно обеспечить подачу бензиновой смеси в топливосжигающее устройство. Под давлением смеси игла регулятора сдвигается, и открывает доступ в рабочее пространство горелки. Оттуда смесь попадает в форсунку, диспергируется и поджигается.

Ремонт паяльной лампы и проверка ее работоспособности

Если бензиновой паяльной лампой долго не пользовались, то требуется определить её пригодность для работы. Для оценки качества действия устройства выполняют следующие действия:

После поджига факела устанавливают степень нагрева внешней поверхности бачка: если прогрев происходит равномерно и постепенно, то параметры факела стабилизируются, а гудение огня становится равномерным. Бачок, однако, не должен нагреваться до температур более 50°С.
Наконечник форсунки размещают на расстоянии 20…30 мм от стального листа: при нормальной работающей лампе прогрев будет равномерным, причём по мере увеличения его продолжительности пламя будет стабилизироваться, что объясняется отражением теплового потока от стальной поверхности. Если же при этом пламя временами пропадает или сразу гаснет, то лампой пользоваться нельзя.
Проверяют действие обратного клапана: при выключении устройства стравливание смеси над поверхностью бензина в бачке должно происходить самопроизвольно.
Проверяют манометром пределы рабочего давления внутри бачка. При нормальной работе лампы эти давления не должны превышать 0,3 МПа. Резкие колебания – следствие неисправности в системе подачи топлива к регулятору.

Техническое обслуживание и ремонт паяльных ламп, работающих на бензине, производятся для обеспечения бесперебойной и равномерной подачи топлива и нужной степени его диспергированности. Чаще всего, засоряется отверстие в форсунке, поэтому комплект принадлежностей к паяльной лампе включает специальную иглу диаметром не более 0,5 мм.

Какова периодичность проверки паяльных ламп?

Паяльная лампа – источник повышенной опасности, поэтому для её эксплуатации придерживаются следующих правил:

Не используют для применения низкооктановый бензин.
Не эксплуатируют устройство при наличии утечек и резкого повышения температуры бачка, а также в неудовлетворительно проветриваемом помещении.
Не ведут дозаправку лампы во время её эксплуатации, либо сразу после применения.
Периодически производят ревизию лампы.

Периодичность технического обслуживания устанавливается следующей:

С целью полной проверки гидравлических систем подачи бензина – не реже раза в год.
С целью проверки герметичности и плотности соединений – не реже раза в месяц.
Для проверки устойчивости факела – каждый раз перед очередным применением, когда корпус лампы полностью остыл.

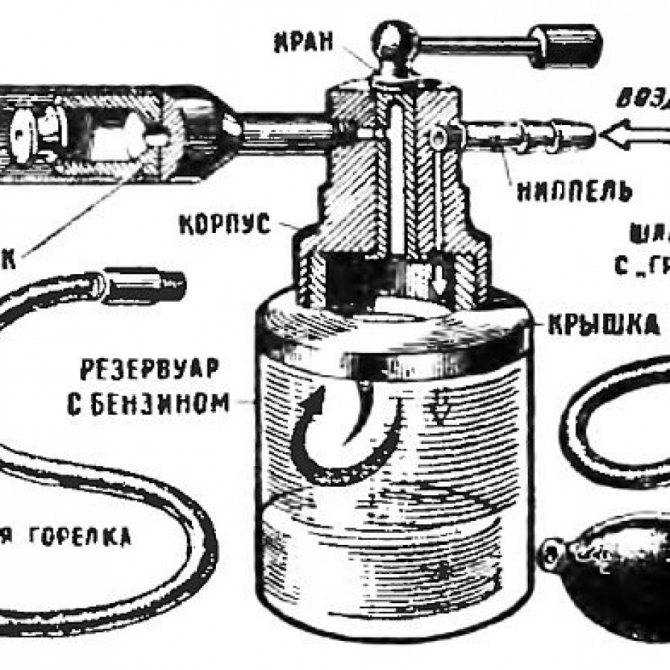

Газовая горелка своими руками: самодельная горелка для баллона из паяльной лампы. как сделать ее самому для пайки по чертежам?

Главная › Газификация ›

27.10.2020

Еще около десяти лет назад это приспособление применяли в каждом случае, если требовалось осуществить нагрев поверхностей или металла.

Это изделие очень часто использовалось на производстве, так как чаще всего ему не было замены.

Паяльной лампой пользуются в тех случаях, когда требуется произвести нагрев в отсутствии альтернативных источников тепловой энергии или при отсутствии возможности использования современной техники.

Паяльная лампа применяется для: разогревания жала паяльника, сварки металлических деталей до 1000 градусов, расплавления метала до 900 градусов, для снятия лакового покрытия, при разогревании замерших труб.

Чаще всего это устройство применяется в следующих ситуациях:

при отсутствии возможности в процессе работы использовать электрический паяльник, устройство позволяет прекрасно осуществить разогрев, как припоя, так и жала паяльника;
при необходимости проведения сваривания металлических заготовок из металлов, температура плавления которых является ниже 1000 градусов;
осуществить при необходимости расплавление металла имеющего температуру плавления ниже 900 градусов;
инструмент применяется при возникновении необходимости снятия лакового покрытия на поверхности предметов, изготовленных из металла;
при проведении разогрева и оттаивания замерзшей воды в трубах водоснабжения и канализации;
при необходимости проведения операции отогрева автомобильного двигателя.

В некоторых случаях паяльная лампа используется для ослабления болтовых и других соединений при осуществлении их разборки, в том случае если эти соединения заржавели. Помимо этого это устройство применяется в сельском хозяйстве при проведении забоя скота для проведения осмоления шкур животных.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

Ведется подготовка огнеупорного кирпича.
Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
При помощи ножовки идет обработка поверхностей.
Все элементы плотно подгоняются. Наличие щелей не допускается.
В передней части устанавливается порог.
Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

Печь конструктивно проще, чем угольный горн.
Простая подача топлива и несложная регулировка температуры.
Небольшой вес.
Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

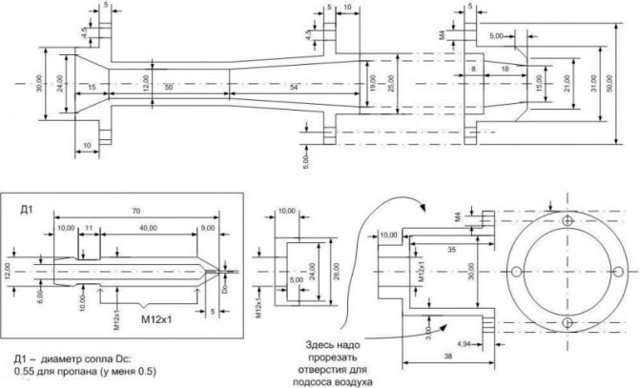

Рисунок 3: Чертеж горелки для газового горна

Восстановление работы насоса

Если во время работы появляется шипение или другие посторонние звуки, необходимо сразу выключить лампу, так как может быть нарушена работа насоса. В такой ситуации нужно восстановить стабильную подачу топлива. Для ремонта понадобятся инструменты:

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

Фен не включается
Работает только один из двух или более режимов
Включается, но при работе отключается
Работает вентилятор, но фен при этом не греет
Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Публикации по теме

Отбойные молотки: их виды, преимущества, принцип работы и особенности правильного обслуживания

Как выполняется ремонт шуруповерта без помощи специалиста

Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты

Обучаемся пользоваться клеевым пистолетом со стержнями главные моменты
