Схема подключения узо без заземления

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку «тест» для проверки работоспособности защиты.

Основные правила подключения УЗО

С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:

1. Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
2. В электрощите нужно оставить схему с подключенными потребителями.
3. Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
4. Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
5. Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
6. После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
7. Нули и землю нужно подсоединять на соответствующие им в щите шины.
8. Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).

Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.

Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.

Собранный электрический щиток

В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.

Подключение УЗО без заземления: от теории до практики, советы электрика. 6 комментариев

Эх, где была ваша довольно занимательная статья 2 недели назад, когда я мучился с монтажом УЗО в своей квартире? По незнанию и желанию сэкономить на услугах электрика, самостоятельно сделал самодельное заземление, как итог- неожиданный удар током. Огромное спасибо автору статьи за доступное описание процесса монтажа и мер безопасности. Теперь буду знать!

На своем личном опыте скажу, что УЗО без заземления ставить вообще нет никакого смысла. Просто выброс денег и полное заблуждение, что спасет от удара током. Бывает что люди делают в доме зануление. И вот тогда последствия могут быть очень печальные.

Да люди для меня всегда было проблемой подключения УЗО без хорошего консультанта. В экспериментировать семья мне не позволила, поэтому пришлось нанимать человека, знающего толк в проводке и электрике. А в Вашей статье, всё довольно просто рассказано и показано, так что я воспользуюсь информацией, у меня в планах ещё сарай))), спасибо.

Месяц назад,решив сэкономить на услугах специалистов в этой области,сам подключал УЗО. Правда,отец помагал,он электрик.Спасибо автору за статью,в будущем наверняка пригодится.

Я немного не понял одной деталь: если я установлю УЗО около счетчика, а дальше в цепи у меня будут скрутки нулевых проводников, то произойдет ложное срабатывание? Но ведь как без этих скруток не обойтись.

Автор может и не разъяснил правильно, но факты таковы: 1 — УЗО в сети без заземления не обнаружит «фазу на корпусе прибора» в момент ее возникновения. 2 — УЗО ее обнаружит только после того, как начнется утечка тока через корпус дефектного прибора 3 — скорее всего, это произойдет, когда владелец прибора его коснется. %-( 4 — УЗО не спасет от _удара_ током в сети без заземления! НО! — 5 — УЗО ограничит ток через человека по времени долями секунды и сработает, _спасая_ жизнь.

ПОЭТОМУ: такая установка УЗО имеет смысл, поскольку главная задача выполняется.

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Подключение УЗО в электрическую цепь квартиры

Монтаж данной защитной системы в единую цепь жилой квартиры является довольно простой процедурой. которую можно осуществить самостоятельно. Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение.

Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. Клеммы, находящиеся на нижней и верхней части УЗО, имеют маркировку N и L, обозначающую нуль и фазу соответственно.

Для правильного подключения необходимо производить его в соответствии со следующей инструкцией:

1. Первоначально нужно соединить вводный автомат с силовым кабелем, идущим от наружной электросети. Выбор этого прибора осуществляется в зависимости от показателя максимального тока и общих нагрузок на сеть.
2. После вводного автомата подключается электросчетчик, который необходим для регистрации затрат энергии, также он будет отвечать за обеспечение УЗО необходимым напряжением.
3. Установка самого защитного механизма. Правильное подключение подразумевает подсоединение силового кабеля в верхней части, а кабель нагрузки снизу прибора. Верхние клеммы предназначены для подключения нуля и фазы, которые идут от электросчетчика.
4. Дополнительно требуется соединение фаз и нулей обоих приборов: L/ к L, N/ к N, чтобы обеспечить работоспособность схемы.
5. Фаза защитного устройства должна быть подключена к фазе автомата, а ноль прибора соединен с нейтралью, после чего процесс можно считать завершенным.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

1. Любые работы начинаем после отключения электропитания.
2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

• фазный и нулевой провода соединены после УЗО;
• проверьте, закреплен ли нулевой провод;
• нулевой провод и заземление соединены в розетке;

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I₁ = I₂, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

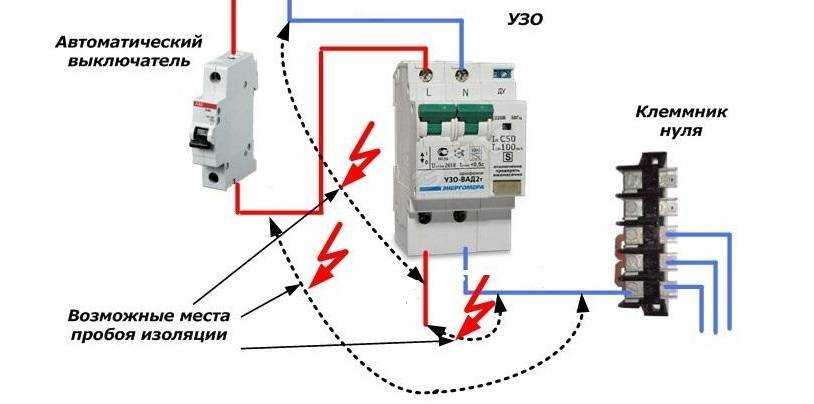

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить “налево”. Почему? – Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I₁ = I₂ + I_у. Как частный случай, когда никакой нагрузки, кроме человека нет, I₁ = I_у, I₂  = 0. Так как I₁ ≠ I₂, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами – разностный или дифференциальный ток – и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква “Т”. Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме – обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на “теплые полы”, если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация

Последовательность подключения устройства

При подключении важно помнить, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО оснащены выходными и входными контактами. Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто

Чаще всего сверху мы можем найти входные контакты, а снизу – выходные

Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто. Чаще всего сверху мы можем найти входные контакты, а снизу – выходные.

Все устройства как сверху, так и снизу должны прилегать плотно, иначе не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.

Первый тип подходит для отдельных систем или защиты всей проводки сразу. Устройство автомата дает защиту только от электрического тока в квартире или доме.

Обычный пример: защита напряжения при работе стиральной машинки в ванной.

Только не забывайте, что с таким УЗО нужно еще организовать правильное подключение автоматического выключателя, который будет спасать цепь от замыкания.

Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство рядом со счетчиком.

При многоуровневой защите придется проводить точные расчеты на каждое устройство, которое работает в сети.

Другими словами, подключение стоит проводить так, чтобы в случае перегорания одного из УЗО, все остальные автоматы остались рабочими. Это правило действует и для главного автомата.

Если он включен, то УЗО как сверху, так и снизу должны функционировать без проблем. Считается, что подключение такой сложной системы лучше доверить профессионалам.

Возможно, цена вам покажется высокой, однако такой ход будет куда безопасней для всей семьи и бытовых приборов.

Не стоит забывать, что самые опасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим путем выводиться на входную нулевую клемму.

Допускается также и каскадное подключение устройств, если верхние УЗО является менее чувствительными, чем оконечные.

Видео:

Важный нюанс: если у Вас сработал УЗО и электричество отключилось, нельзя просто снова включать устройства. Сначала необходимо найти проблему, а уже после делать подключение.

В противном случае, некоторые или даже все Ваши приборы сгорят.

Если после этого при запуске УЗО включилось, то виноват какой-то отдельный прибор. Если нет, то проблема может быть не только в квартире, а и во всем подъезде.

Ошибки при подключении УЗО встречаются частенько, и тут своими силами не обойтись – лучше вызвать компетентного мастера.

Принцип работы устройства

В случае возникновения тока утечки в проводке помещения, на отходящих и приходящих клеммах УЗО появляется разность показателей токов. В этот момент защитный предохранитель устройства сопоставляет величину тока утечки с номинально допустимой и заставляет устройство срабатывать в случае превышения допустимой величины. Происходи так называемое аварийное выключение.

Графический пример работы УЗО во время образования в сети тока утечки. Ток на выходе из УЗО больше по своей величине чем ток на входе. Баланс нарушен, вследствие чего размыкается контакт.

Принцип работы устройства

Пример действий устройства при возникновении утечки в цепи, приходящей к УЗО. В этом случае баланс токов на входе и на выходе устройства не нарушается, устройство не работает:

Реакция устройства на возникновение утечки на различных участках цепи

Основной конструктивный элемент УЗО выполнен в виде трансформатора тока 1. Трансформатор тока выполнен на тороидальном ферромагнитном сердечнике. Трансформатор тока имеет три обмотки. Две из этих обмоток имеют различное направление. Одна запитана от фазного провода L3, а другая от нулевого N. Третья же обмотка 2 является обмоткой управления. По фазовой обмотке проходит ток I1, а по нулевой ток I2 (к электрооборудованию и от него соответственно). Обмотка катушки управления в нормальном рабочем режиме находится без наведённого напряжения.

В нормальном рабочем режиме ток, проходящий в двух первичных обмотках, направлен противоположно, но одинаков по своим величинам. В это время на трансформаторном сердечнике возникают два магнитных потока, которые имеют противоположное направление и, вследствие этого, компенсируются. Суммарный (полный) магнитный поток в любое время равен значению ноль (Ф1 + Ф2 = 0).

В момент прикосновения человека к проводнику под напряжением, в фазном проводнике будет протекать ток отличный по своей величине от тока, текущего по нулевому проводнику. Нарушается баланс токов и баланс магнитных полей в токовом трансформаторе УЗО. Протекающий по фазовому проводу ток больше, так как к величине номинального тока I1 прибавляется ток утечки I. Для трансформатора такой ток дифференциальный — отличный от номинального. При нарушении баланса магнитных потоков в трансформаторе, общий магнитный поток приобретает величину, отличающуюся от нуля (Ф1 + Ф2 ≠ 0). Согласно физическим законам, такой магнитный поток создаёт электроток в проводнике обмотки управления 2 трансформатора тока УЗО 1. Ток, достигнув значения, необходимого для работы отключающего реле 2, отключает контактный механизм УЗО. Вследствие этого электроприбор, находящийся после УЗО, оказывается обесточенным. А также вся электрическая цепь, подводящая питание к потребителю, остаётся без напряжения. Человек, прикоснувшийся к любому участку такой цепи, оказывается спасённым от действия электрического тока благодаря работе УЗО.

Принцип работы УЗО

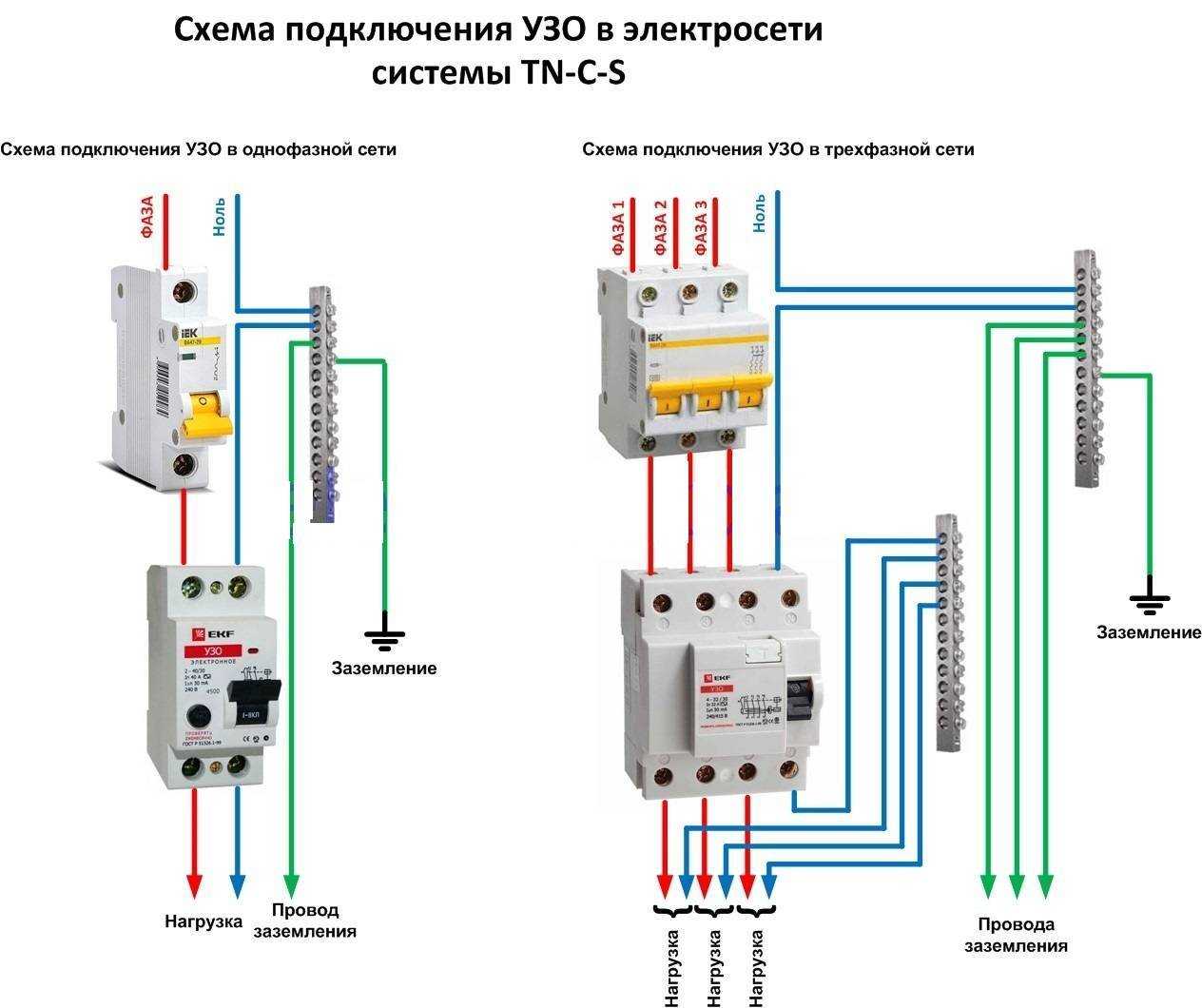

Подключение трехфазного УЗО

подключение трехфазного УЗО в однофазную сеть

Трехфазные разновидности данных устройств обладают 4 полюсами, что сказывается на некоторых особенностях их установки. При этом, задействование всех их не является обязательным условием, в зависимости от схем и особенностей оборудования может быть использовано 4, 3, а в отдельных случаях и 2 полюса.

Чаще всего, подобные приборы используются для обеспечения безопасности электросети с трехфазным напряжением вне зависимости от того, сколькими проводами оно подается.

Начальные этапы подключения у трехфазного и однофазного прибора одинаковые, все различия начинаются на отходящих цепях, поэтому с этого момента и будет начато рассмотрение данного процесса:

1. Утечка тока трехфазной разновидности имеет внушительные параметры, поэтому прибор обеспечивает только безопасность проводки от риска возгорания. Для того, чтобы обезопасить и человека от удара электрическим током, на всех отходящих участках устанавливаются дополнительные УЗО на 10 мА.
2. Для этих устройств также потребуются автоматические выключатели.
3. Нейтральный провод от основного трехфазного УЗО подключается к колодке, с которой нейтраль выводится только в случае необходимости.
4. На один из трех имеющихся фазных кабелей устанавливается автомат, обеспечивающий безопасность УЗО и электросети, находящейся в зоне его охвата.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Ошибки при установке и эксплуатации УЗО

1. Не допускается соединение выходного нулевого провода УЗО с открытым участком электроустановки или распределительного щита.
2. Нулевой и фазный провода обязательно должны подключаться через защитное устройство. Если нейтраль минует УЗО, оно работать будет, но при этом могут происходить ложные срабатывания.
3. Если подключать в розетке ноль и заземление к одной клемме, УЗО будет постоянно срабатывать при подключении нагрузки.
4. Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
5. Фазы подключаются к клеммам, обозначенным «L», а ноль — к «N».
6. Не допускается включение устройства сразу после срабатывания. Сначала нужно найти и устранить проблему, а затем производить подключение.

Параметры тока приборов

В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.

Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.

Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.

Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:

• B – выдерживает нагрузку до пяти раз;
• C – выдерживает нагрузку до десяти раз;
• D – питание отключается при увеличении номинального тока до двадцати раз.

Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».

Варианты схем

Прежде чем подключать УЗО без заземления, следует позаботиться о том, чтобы в схеме присутствовали стандартные автоматы. Подключается оно двумя способами:

• на вход;
• на вход и на отводящие ветви.

Важно, чтобы устройство было подключено только в комбинации с автоматическим выключателем, иначе оно не будет выполнять свою функцию

Подключение на вход

Такой вариант подразумевает включения прибора в общую схему для защиты всей домашней проводки. Для этого способа необходимо подключить УЗО и автоматы уходящих присоединений.

Из преимуществ схемы подключения на вход можно выделить существенную экономию, так как для обеспечения безопасности используется только один контроллер. Однако в то же время есть и свои недостатки. Например, при замыкании фазы на одном приборе из строя выходит вся электросеть и прекращается подача напряжения ко всему подключенному оборудованию в квартире.

Схема с одним УЗО на входе

Прежде чем выбирать этот вариант, желательно взвесить все «за» и «против» такого способа эксплуатации прибора. Схема подойдет для подключения УЗО в однофазной системе без заземления.

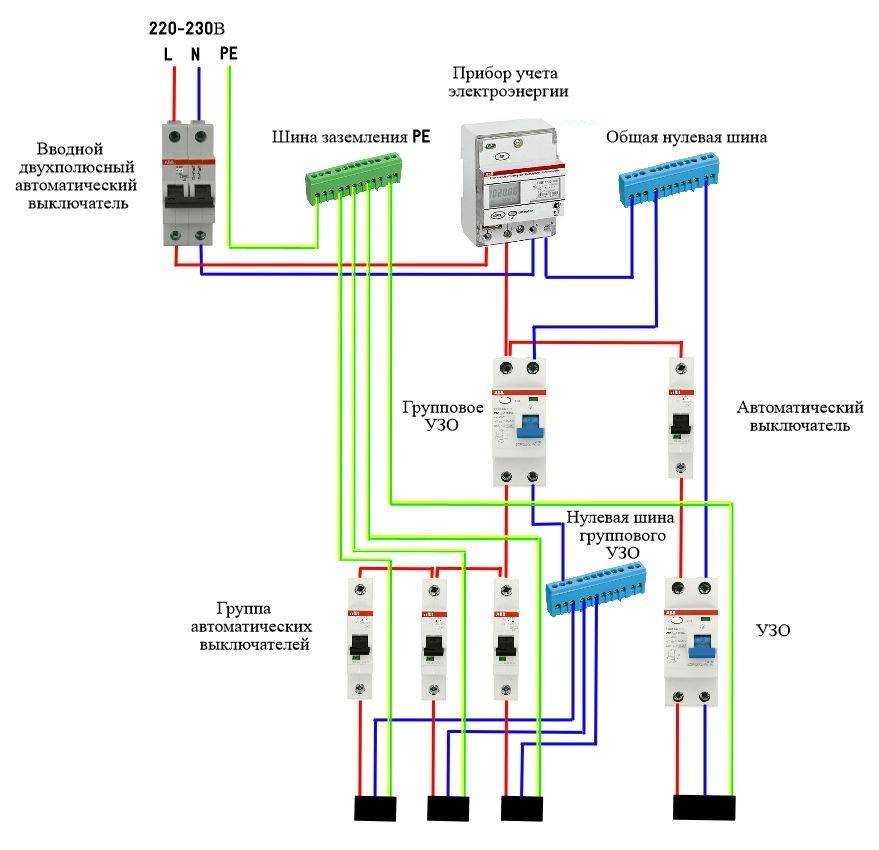

Подключение на входе и на отходящих ветвях

Для реализации этой схемы понадобится несколько УЗО в двухпроводной сети. Как и в предыдущем варианте, один из них устанавливается на входе после вводного автомата, а остальные размещаются сразу после автоматических выключателей отходящих присоединений.

Подключение УЗО на входе и на отходящих ветвях

Количество необходимых устройств зависит от группировки и схемы домашней электросети. Чаще всего используют разделение на осветительные и розеточные источники. Иногда применяют способ отдельной защиты дорогостоящего и энергозатратного оборудования, потребляющего электричество. В таком случае идеально подойдет установка УЗО в двухпроводной сети без заземления.
