Какой лучше выбрать стабилизатор напряжения для газового котла, разбираем все за и против

Советы на примерах конкретных моделей

Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.

Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц

Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.

С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.

В завершение

Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.

Еще один совет

В большинстве случаев совсем не обязательно все электроприборы подключать через стабилизатор.
Особенно если сетевое напряжение более-менее стабильно

Обратите внимание на мощные приборы, особенно нагревательные. Например, водонагреватель, тепловентилятор, электрочайник. Они будут потреблять большую мощность, но не слишком капризны к напряжению.
Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы.
Вот для них стабилизатор напряжения нужен в первую очередь

Они будут потреблять большую мощность, но не слишком капризны к напряжению.
Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы.
Вот для них стабилизатор напряжения нужен в первую очередь.

И еще последний совет. Обычно в пиковые часы входное напряжение проседает наиболее сильно.
Постарайтесь в это время не подключать к стабилизатору мощные устройства.Напряжение можно сравнить с водой. Когда напор воды слабый, то трудно одновременно мыть посуду, стирать вещи и принимать душ.
Попросту воды не хватит на все цели.
Также обстоит дело и с напряжением.
Когда оно пониженно, то будет затруднительно обеспечить всю нагрузку качественным напряжением.
Старайтесь в пиковое время оставлять подключенными только самые необходимые электроприборы.

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

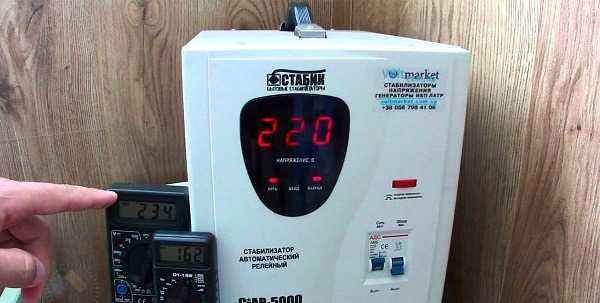

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Виды устройств

Существует несколько разновидностей прибора, хотя все они называются стабилизаторами. Рассмотрим их виды, особенности и принцип работы.

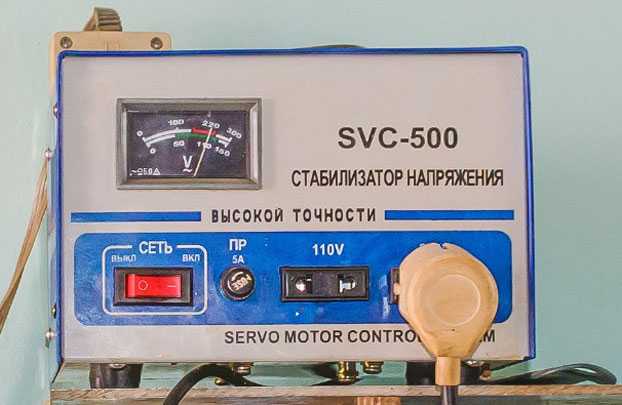

Электромеханические (сервоприводные)

В такого рода стабилизаторах регулировка напряжения выполняется за счет токосъемной щетки, которая движется по обмотке трансформатора. В зависимости от того, высокое или низкое напряжение в сети, электродвигатель перемещает щетку по круглому сердечнику трансформатора по часовой стрелке, или наоборот.

Преимущества

• Работает в достаточно широком диапазоне напряжений (120‒300 В).
• Устойчив к перегрузкам.
• Поддерживает заданное напряжение с небольшим отклонением (не более 3%).
• При качественном исполнении имеет достаточно большой срок эксплуатации.
• Низкая стоимость.

Недостатки

• Эксплуатация возможна только в теплом помещении и при небольшой влажности.
• Периодически нужно менять токосъемную щетку. Если скачки напряжения существенны и происходят очень часто, то вполне возможно, что щетки хватит на срок не более 1 года. В среднем замена выполняется раз в 3 года (максимум 5 лет).
• Скорость срабатывания тоже оставляет желать лучшего. В том случае если произошел резкий и существенный скачок напряжения, то он может не успеть сработать, что приведет к перегоранию деталей платы управления котлом.
• Поскольку привод электромеханический, то прибор не будет бесшумным, так как постоянно запускается электродвигатель. Справедливости ради стоит отметить, что шум небольшой, но в ночной тишине будет отчетливо слышен.
• Возможно появление запаха гари. Он может исходить как от самой щетки, так и от сгорающей на обмотке трансформатора пыли.
• Такой стабилизатор не должен находиться в одном помещении с котлом и другими газовыми приборами, так как при движении токосъемника по обмотке в этом месте возможно искрообразование.

Релейные

В устройстве этого стабилизатора нет движущихся частей, но стоит он на порядок дороже рассматриваемой ранее модели. Управление осуществляется микропроцессорами.

Преимущества

• Достаточно высокое быстродействие (100 мс).
• Также может работать в достаточно широком диапазоне напряжений (135‒315 В).
• Не страшны частые и резкие перепады напряжения.
• Не самая высокая стоимость.
• Прибор легкий и компактный.

Недостатки

• Точность выходного напряжения 7,5%.
• Нужно быть точно уверенным, что такой стабилизатор будет работать с вашим котлом, поэтому еще до приобретения нужно проконсультироваться со специалистами.
• В зависимости от типа использованных при его изготовлении реле может издавать громкие щелчки.
• Сравнительно небольшой срок службы.
• Более надежные и точные системы с защитой обойдутся недешево.
• При переключении обмоток происходит небольшой скачок напряжения, что может досаждать в вечернее время, когда из-за этого освещение моргает.
• Хотя этот прибор и не самый дорогой, все же нужно учитывать его немалую стоимость.

Тиристорные или симисторные

В этих стабилизаторах также нет движущихся деталей, но в нем нет и реле. Устройство состоит из полупроводников, поэтому все процессы выполняются в электронном режиме.

Преимущества

• Прибор небольшого размера с малым весом.
• Среди всех рассмотренных примеров стабилизаторов у него самая высокая скорость срабатывания (10‒20 мс).
• Минимальные отклонения выходного напряжения (1‒2,5 %).
• Абсолютная бесшумность.
• Не реагирует на помехи в электросетях.
• Не имеет ограничений периода эксплуатации.
• Может работать в холодном помещении.

Недостатки

• Прибор работает в небольшом диапазоне входного напряжения (120‒280 В). Отклонение сетевого напряжения в большую или меньшую сторону встречается.
• При поломке ремонт будет дорогим.
• Он очень дорогой.

Есть ли в газовых котлах Baxi защита от скачков напряжения

По заявлениям производителя, в электронной начинке котлов присутствует специальная микросхема, компенсирующая колебания напряжения в диапазоне 30%.

Во всяком случае, такие заявления присутствовали в паспортах серии Ace, ныне снятой с производства и замещенной серией Main.

Однако, судя по отзывам пользователей, работа встроенной защиты явно не справляется с возникающими перепадами сетевого напряжения. Причиной является низкое быстродействие системы защиты, которая срабатывает уже после того, как на скачок отреагировала плата управления.

Возникает замкнутый круг — защиту включает плата управления, которая как раз и нуждается в ней. В этом вопросе имеется явная недоработка инженеров фирмы, которые не учли специфику работы собственного оборудования.

Технология монтажа и подключения

Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:

1. Влажность должна быть в пределах 40% — 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
2. Рядом с устройством присутствия химических реагентов, а также опасных веществ — горючих и легковоспламеняющихся — не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
3. В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
4. Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.

Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.

Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.

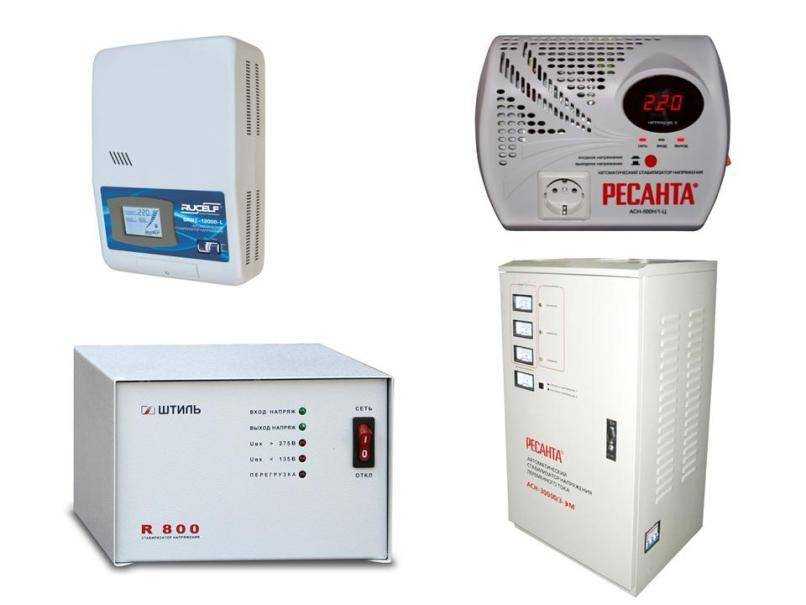

Лучшие бренды современных стабилизаторов напряжения

На рынке современной электроники появилось много видов оборудования для стабилизации напряжения. Выбрать и купить стабилизатор для газового котла просто, если соблюдать основные правила и рекомендации производителей

Обращать внимание при выборе устройства нужно на мощность, уровень защиты, скорость реагирования и вес

В линейке представленных на рынке стабилизаторов для котла есть напольные и настенные устройства. Выбирать нужно более удобный вариант, исходя от условий его эксплуатации и типа котла. Лучшие из них: Daewoo Power Products, Wester, LogicPower, Powercom, РЕСАНТА, БАСТИОН SKAT, Энерготех, OPTIMUM.

Одним из лидирующих в продаже сегодня являются инверторные стабилизаторы ШТИЛЬ. Штиль — идеальный инверторный агрегат, позволяющий надежно работать котлу при любом перепаде напряжения. Производителем указана высокая скорость стабилизации и это гарантированно правдивая информация. Такая модель имеет ряд универсальных качеств и уникальных функций.

Можно выбирать такое устройство, если нужно оборудовать загородный газовый котел, где часто падает напряжения и происходят резкие скачки напряжения. Прибор быстро реагирует на перепады в сети, обеспечивая таким образом защиту котлу и стабильную его работу. К плюсам устройства Штиль можно также отнести его бесшумность во время эксплуатации.

Если финансовые возможности небольшие, можно смело покупать знаменитые модели Maxxter или LogicPower — это китайские приборы, на которые никогда не бывает нареканий от покупателей. В интернете тысячи позитивных отзывов. Если же покупка планируется для дорогого котла на долгие годы эксплуатации, лучше заплатить один раз за брендовую электротехнику, чем каждый год покупать новое оборудование.

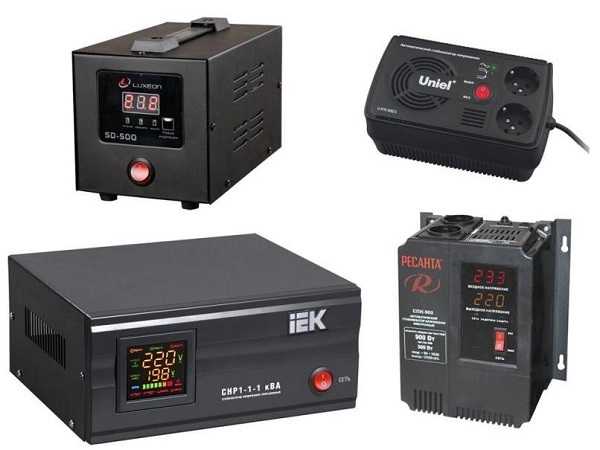

Лучшие стабилизаторы напряжения для газовых котлов

Не все компании изготавливают аппараты одновременно нескольких разновидностей. Обычно компании концентрируются на разработке одного типа.
Выбор защиты для котлоагрегата значительно обусловливается параметрами районной сети и нагрузкой включаемых котельных узлов.

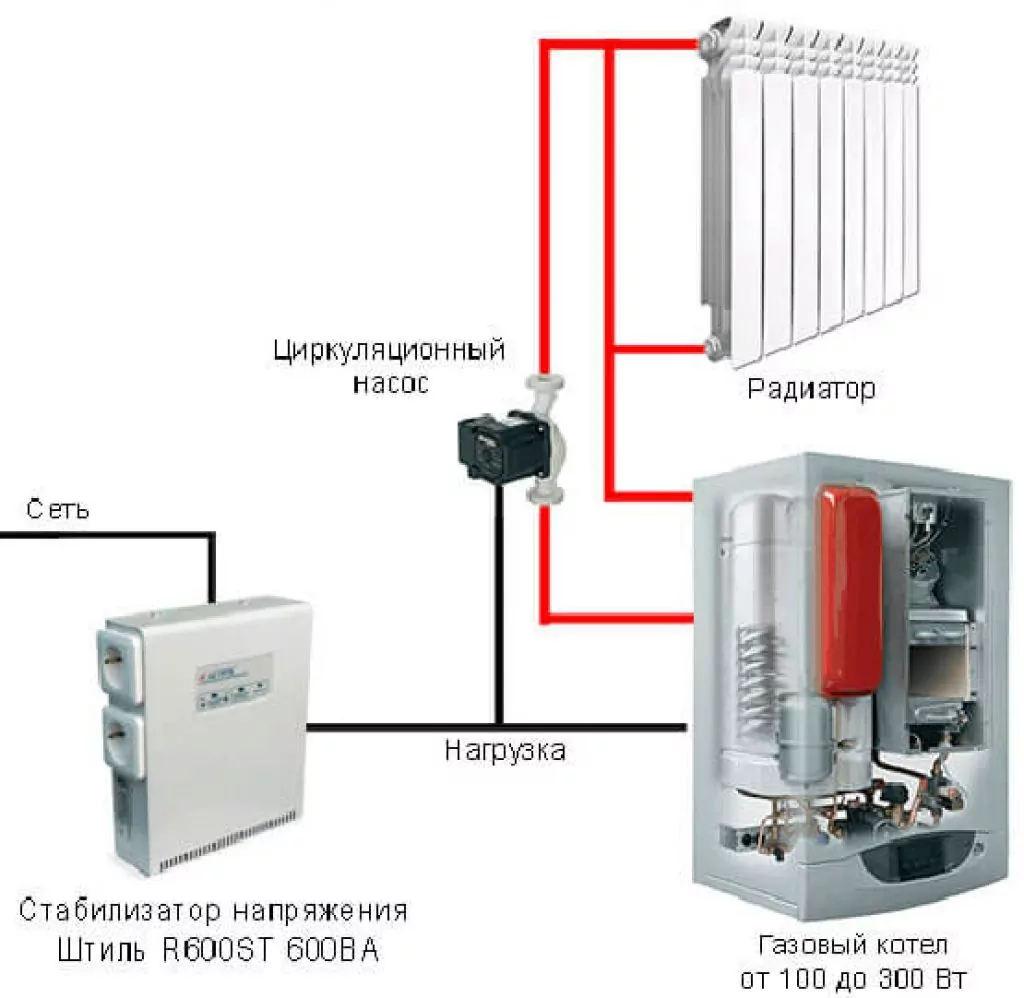

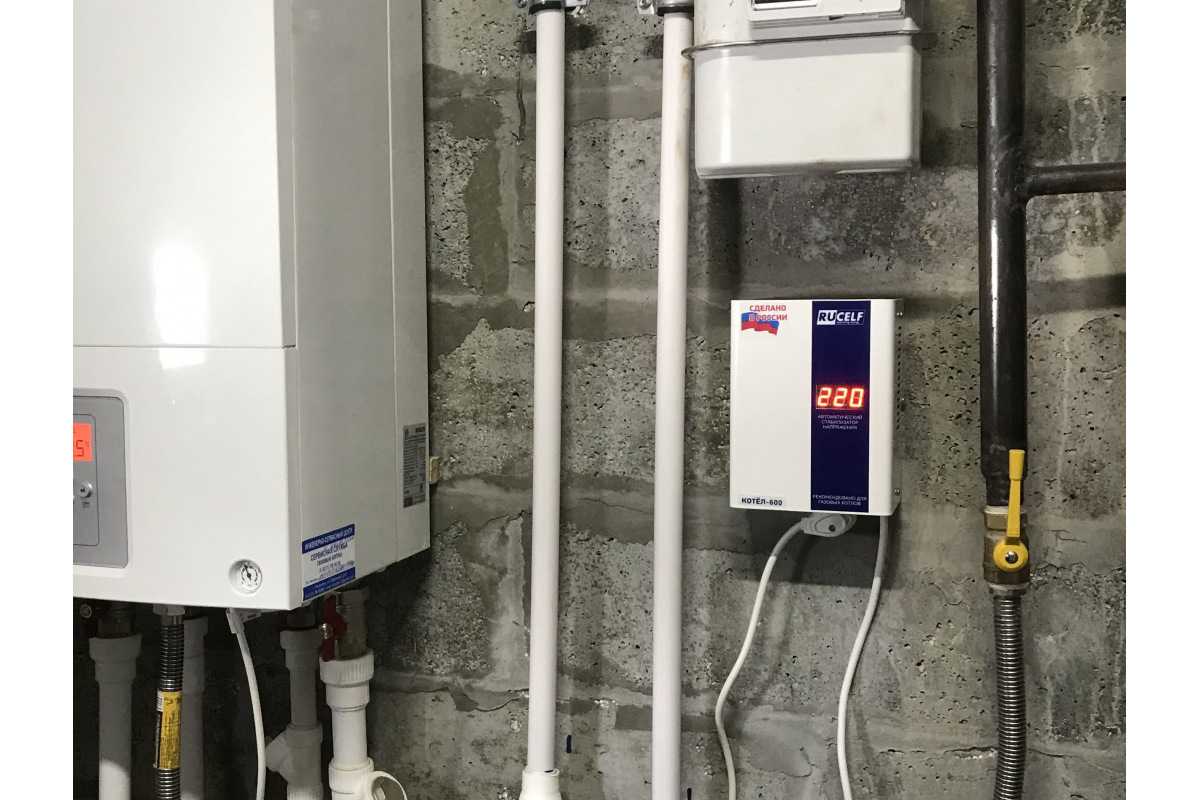

Установка стабилизатора в схеме: Источник фото: fenixled.ru

Можно составить характеристики достойного аппарата:

1. Наименьшая мощность — 1000 ВА.
2. Встроенная защита от перегрева контактов и КЗ.
3. Диапазон входного напряжения 90-290 В, абсолютная некритичность к нагрузке.
4. Выходная совершенная синусоида.
5. Нижний уровень срабатывания напряжения больше обычного значения в районной электросети.
6. Автозапуск с приостановкой процесса, по завершению срабатывания защиты.
7. Присутствие заземляющей клеммы.
8. Быстрота регулирования напряжения не больше 20 мс, с точностью обработки — 2-3%.

По данному списку параметров рейтинг стабилизаторов напряжения:

1. Крутой стабилизатор 220в релейного типа для газового котла Baxi — LogicPower LPT-1000RV, цена по состоянию на 1.12.2019 года – 2180 руб.

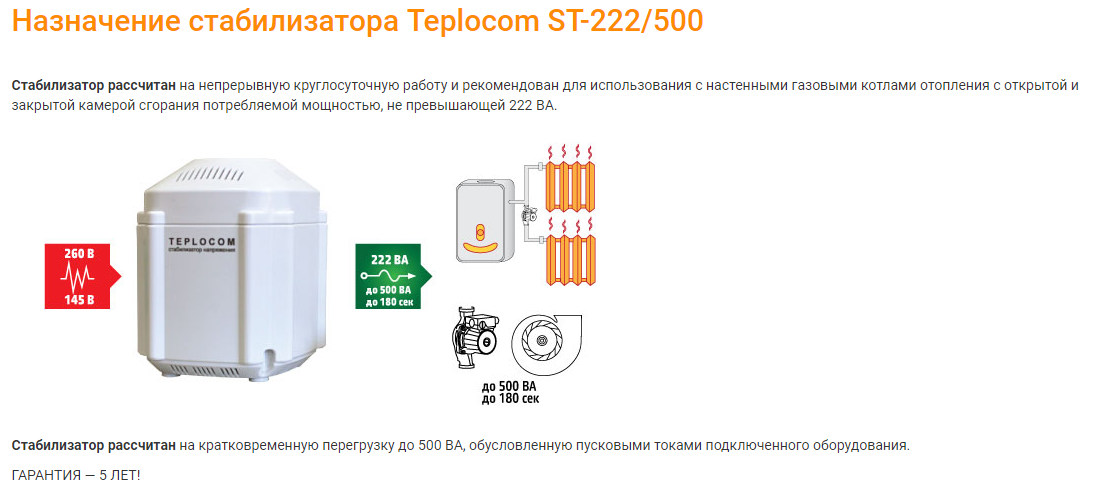

2. Релейный стабилизатор Теплоком TEPLOCOM ST-222/500, цена по состоянию на 1.12.2019 года – 2970 руб.
3. Наилучший сервомоторный стабилизатор — Ресанта ACH1000/1-ЭМ, цена по состоянию на 1.12.2019 года – 3120 руб.
4.  Отличный тиристорный прибор — стабилизатор напряжения Штиль для газовых котлов R 1200SPT, цена по состоянию на 1.12.2019 года – 13070 руб.

Виды стабилизаторов

Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.

Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования.
Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.

Электромеханические

Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.

Преимущества:

• высокая точность работы;
• низкая и доступная цена;
• большой выбор регулировок;
• сохранение работоспособности при больших перегрузках;
• компактные размеры.

Но имеются и некоторые недостатки, о которых нужно знать:

• время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
• при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
• при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
• присутствуют механические части, они недолговечные из-за износа щеток;
• при работе создаёт много шума;
• возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.

Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла

Релейные

Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле.
В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.

Преимущества:

• мгновенно срабатывает на перепады;
• большой диапазон водного напряжения;
• хорошо справляется с большими перегрузками;
• без перебоев работает при минусовой температуре;
• нет необходимости постоянно обслуживать и осуществлять контроль;
• прослужит долгие годы из-за отсутствия механических деталей;
• доступная стоимость.

Недостатки:

• если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
• погрешность напряжение до 8%;
• создает много шума при эксплуатации.

Стабилизатор получил популярность из-за оптимального соотношения цена/качество.

Электронные

Источник фото: ua.all.biz

Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.

Преимущества:

• долгий срок эксплуатации;
• неприхотливость в обслуживании;
• нет необходимости постоянно осуществлять контроль за работой;
• могут функционировать без перебоев в сильные морозы;
• широкий диапазон регулировок.

Недостатки:

• повышенная чувствительность к посторонним помехам;
• большая цена за оборудование.

В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.

Устройство стабилизатора напряжения

Существует несколько видов, которые отличаются по своему типу и устройству. Конечно, можно послушать консультанта в магазине, но для него самое главное продать товар, а не рассказать всю правду.

Электромеханический

Можно встретить другое название: сервоприводные или латерные. Стоит сразу понимать, что такие устройства для работы с газовым котлом не подходят. Проблема заключается в том, что переключение происходит открытым способом.

При открытом способе между щетками и витками возможно возникновение искрения. Если в газовом котле возникла утечка и в помещении скопился газ, то любая искра может стать причиной взрыва.

Не будем отрицать, что электромеханические варианты обладают большим количеством преимуществ, но устанавливать их в одном помещении с газовым оборудованием небезопасно. Единственный выход их ситуации – это установка электромеханического стабилизатора в другом помещении, куда не проникнет газ в случае утечки.

Релейные стабилизаторы

Считаются самыми простыми устройствами с минимальной стоимостью. Основной элемент — это трансформатор, на первичную обмотку которого поступает входное питание. Вторичная обмотка может иметь от пяти до нескольких десятков контуров. От их количества зависит точность стабилизации. В зависимости от входного напряжения происходит переключение на контур вторичной обмотки.

Переключение происходит с помощью реле, которое находится в герметичном корпусе, что предотвращает возникновение искры. Обладают прекрасной скоростью и устойчивостью к перегрузкам. Простота конструкции позволяет работать оборудованию в течение долгого времени.

Электронные стабилизаторы

В отношении электронных стабилизаторов можно встретить название симисторные или тиристорные, в зависимости какие ключи используются для переключения. Если в отношении реле существует ограничение по размеру, то в отношении симисторов и тиристоров такого нет. Они имеют небольшой размер, и поэтому в устройстве можно установить несколько ступеней переключения.

Дополнительным плюсом можно считать быстрое и тихое переключение, долговечность и надежность оборудования. Но тут присутствует минус. Стоимость таких стабилизаторов выше остальных вариантов.

Инверторные стабилизаторы

Лучший вариант для подключения. В устройстве происходит двойное преобразование, что гарантирует точное и стабильное напряжение. В результате двойного преобразования поток освобождается от посторонних помех.

Дополнительным плюсом инвертора для газового котла можно считать тот факт, что отклонение в выходном напряжении находится в пределах 1%. Сегодня это лучший показатель. Несколько лет назад инверторы отличались высокой стоимостью. Но сегодня можно найти модели, которые отличаются надежностью и невысокой ценой.

Зачем для газового котла нужен стабилизатор напряжения

Подача электроэнергии в газовый котел требуется для нескольких узлов:

• циркуляционный насос;
• вентилятор турбонаддува;
• электронная плата управления с подключенной сетью датчиков (самодиагностика).

Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.

Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.

Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.

Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).

Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.

ВАЖНО!

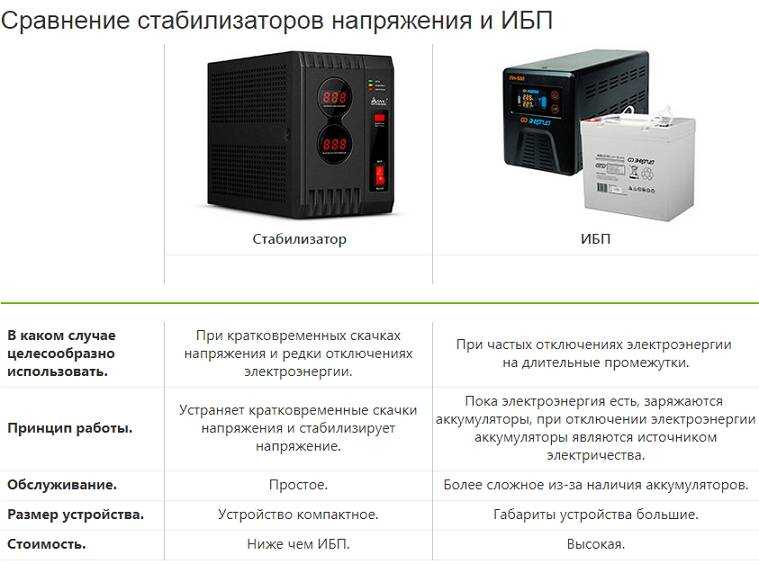

Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением. Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии

Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение — 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

1. Тороидальный трансформатор
2. Плата управления
3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом «мигания» лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

• малошумность при работе
• высокоскоростная коммутация до 20мс
• плавная регулировка
• большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

https://youtube.com/watch?v=CJLLxzBQtlY%3F

Зачем нужен стабилизатор

Отечественные электросети должны давать электрический ток с напряжением 220 В. Но между «должны» и «дают» есть существенная разница – если засунуть в розетку щупы мультиметра, окажется, что напряжение составляет 180, 200, 230 или же вовсе 165 Вольт, в зависимости от загруженности сетей. Причем показания постоянно колеблются как плавно, так и скачкообразно. И сделать что-либо с этим невозможно.

Из-за перепадов напряжения страдает вся домашняя техника. Какая-то переносит скачки более-менее спокойно, а другая, нуждающаяся в стабильном питании, начинает сбоить. Больше всего в стабильности нуждаются отопительные котлы – это подтверждают специалисты, часто сталкивающиеся со сгоревшей электроникой. Причем для котлов и их электронной начинки одинаково опасны как просадки по питанию, так и повышенное напряжение.

В некоторых случаях сгоревшая плата может нанести существенный ущерб и самому газовому котлу, но случается это не так часто.

Самое неприятное во всей этой ситуации то, что ремонт и замена электроники газовых котлов выливается в целое состояние – стоимость некоторых плат доходит до 10 тыс. рублей, а то и дороже. Неудивительно, что специалисты рекомендуют использовать стабилизаторы. При небольшой стоимости они способны защитить чувствительную к перепадам технику и продлить срок ее бесперебойной службы.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный.  Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

• режим стабилизации напряжения
• режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

• чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
• чтобы продлить срок службы устройства

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод — это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

• плавная регулировка по принципу реостата
• хорошая точность регулирования
• не искажает синусоиду
• способны выдерживать кратковременную перегрузку

Есть и минусы:

• за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
• так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
• применяются в основном в сетях, где не происходит резких скачков напряжения
• не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание — чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как «белка в колесе». Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

https://youtube.com/watch?v=3JgdQvK9tMs%3F

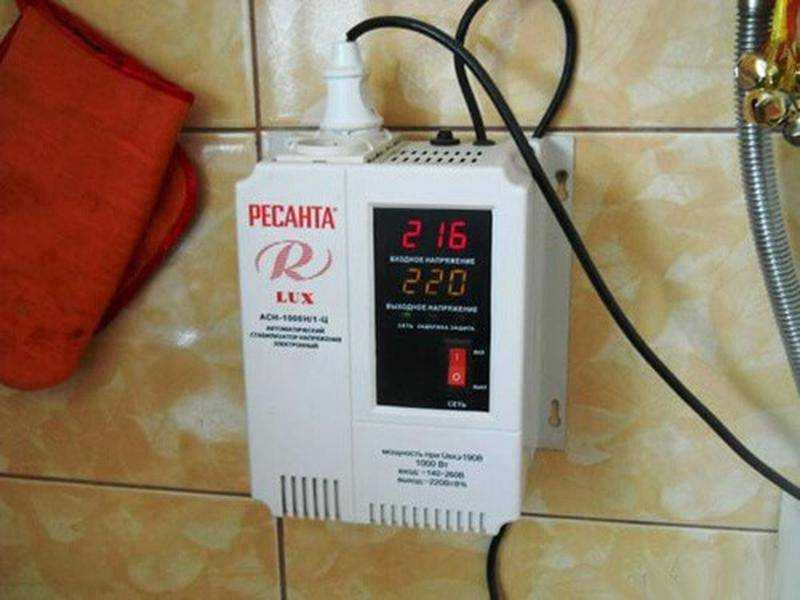

Выбор стабилизатора напряжения для котла

Надежная и безаварийная работа газовых возможна только при соблюдении определенных условий, а именно при наличии качественного электропитания. К сожалению именно с этим непременным условием чаще всего возникают проблемы. Для решения этой проблемы необходимо установить стабилизатор напряжения для котла. Прежде всего рассмотрим причины, по которым мы хотим установить стабилизатор напряжения, а затем остановимся на таком вопросе, какой именно стабилизатор напряжения для котла нам необходим.

В чем же заключается опасность колебаний напряжения для отопительной техники?

1. Несмотря на то, что контроллер (или проще говоря компьютер, управляющий котлом) имеет свой собственный стабилизатор напряжения, его нормальное функционирование гарантировано при напряжении питающей сети 220 плюс минус 10%В. Сбой в его работе может создать аварийную ситуацию.
2. Арматура котла включает в себя электромагнитные клапаны и задвижки. Пониженное напряжение приводит к их неполному закрытию или открытию, а повышенное к выходу из строя. Эти обстоятельства так же требуют установить стабилизатор напряжения для котла.
3. Изменение режима работы вентиляторов приводит к изменению состава топливной смеси и неустойчивому горению.
4. При значительных отклонениях напряжения питающей сети вентиляторы и насосы имеют высокую степень вероятности выхода из строя.

Практически все производители отопительной техники рекомендуют установить стабилизатор напряжения котла и у многих это является одним из условий предоставления гарантии.

Кроме того, для питания котла я рекомендую применение Источника Бесперебойного Питания (UPS) типа Онлайн, чтобы при кратковременных отключениях электроэнергии котёл продолжал работать. Речь идёт о времени отключения 5-60 минут, в зависимости от емкости батареи ИБП. Кроме того, Онлайн ИБП с двойным преобразованием выдает чистую синусоиду и предохраняет электронику котла от возможных кратковременных (менее 10мс) скачков напряжения, с которыми ни один стабилизатор не успеет справится.

ИБП должен быть специальным, для котлов, со сквозным нулём – для правильной работы розжига.

Такие траты окупятся долгим сроком службы котла. Утешением может послужить то, что стабилизатор для котла может иметь небольшую мощность – не более 500 ВА.
