Схема и правила установки расширительного бака в системе отопления

Виды

Не стоит думать, что все расширительные баки обладают идентичными конструкциями и эксплуатационными характеристиками. На самом деле существует несколько разновидностей таких агрегатов. Каждая из них имеет определенные отличительные черты и особенности строения. Познакомимся с ними поближе.

В зависимости от определенного способа работы баки подразделяются на:

• отопительные емкости открытого типа;
• закрытые сосуды расширения.

Не самыми популярными считаются открытые варианты расширительных бачков. Эти агрегаты ставят в системах, в которых циркуляция жидкости осуществляется не в принудительном режиме (то есть, без использования помпы)

Главным минусом такого агрегата является то, что в нем теплоноситель связан с кислородом, а это провоцирует появление коррозии в отопительной системе. Если нет достаточной герметичности в баке открытого типа, то вода испаряется в разы быстрее, поэтому ее приходится постоянно доливать. По словам специалистов, монтировать подобный агрегат необходимо на самом высоком участке системы отопления. Нужно учесть, что проведение таких работ не всегда является доступным.

Закрытый (или мембранный) расширитель фиксируют в системе, где передвижение теплового носителя происходит в принудительном порядке – с использованием помпы. Сосуд закрытого вида обычно производят в форме резервуара из стали (в нем нет крышки). Он оснащается перегородкой внутри в виде мембраны из резины. Одна половина в подобной модели нужна, чтобы заполнить ее тепловым носителем, а вторая является местом для воздуха и азота.

Одной из сторон сам бак прикрепляется непосредственно к системе при помощи штуцера или фланца. Противоположная же сторона призвана закачивать воздух. Показатель давления в модели закрытого типа дает возможность автоматически изменять подачу теплового носителя в систему и сам резервуар.

Закрытые бачки подразделяются на:

• сменные;
• несменные.

Так, бачки сменного вида имеют более высокую стоимость, однако имеют существенные преимущества, к которым можно отнести:

• возможность смены мембраны, если она была повреждена или порвалась;
• возможность сэкономить на трубах, поскольку нет надобности монтировать закрытый бак в верхней части отопительной системы;
• сменные варианты отвечают за минимальные тепловые потери;
• поскольку тепловой носитель никак не «соприкасается» с кислородом, трубы и вся система в целом не подвергается образованию коррозии;
• мембрана может располагаться как вертикально, так и горизонтально;
• в данном случае нет связи со стенкой внутри бака из металла;
• мембраны можно заменить очень легко и быстро (делается это через фланец).

Несменные же разновидности емкостей стоят дешевле, но в них нельзя поменять мембрану, если это будет необходимо. Этот элемент в расширителе устанавливается максимально плотно и надежно прижимается к внутренним стенкам бачка. Повреждение или разрыв мембраны в данном случае может произойти только тогда, если система была запущена неправильно (давление растет слишком быстро и выходит за пределы нормы).

В зависимости от вида мембранной детали расширительные бачки разделяют на модели с:

• баллонной мембраной;
• диафрагменной мембраной.

Так, расширитель с баллонной мембраной является весьма прочным и надежным. Кроме того, он отличается внушительным объемом. При этом тепловой носитель никак не контактирует со стенками бака, поэтому появление ржавчины на таких изделиях исключено.

Плоский отопительный бак расширения оснащается разделяющей перегородкой, выполненной в форме диафрагмы.

Статьи

Мембранные баки широко применяются в системах холодного и горячего водоснабжения. Вместе с повысительными насосами и водонагревателями. Если мембранный бак установлен в системе холодного водоснабжения его называют — гидроаккумулятор. Если мембранный бак установлен в системе горячего водоснабжения — расширительный бак.

Какие функции выполняют мембранные баки

Гидроаккумулятор накапливает воду под давлением и гасит гидроудары. Расширительный бак, принимает избыточный объём воды, образовавшийся в результате её нагрева в водонагревателе.

Конструкция мембранных баков

Конструкция мембранных баков проста: стальной сосуд, разделен резиновой мембраной на воздушную и водяную полость. Мембрана пригодна для использования с питьевой водой. Сама питьевая вода не соприкасается непосредственно с металлической стенкой внутри бака: либо она находится внутри мембраны, либо внутренняя металлическая поверхность бака покрыта специальной эмалью.

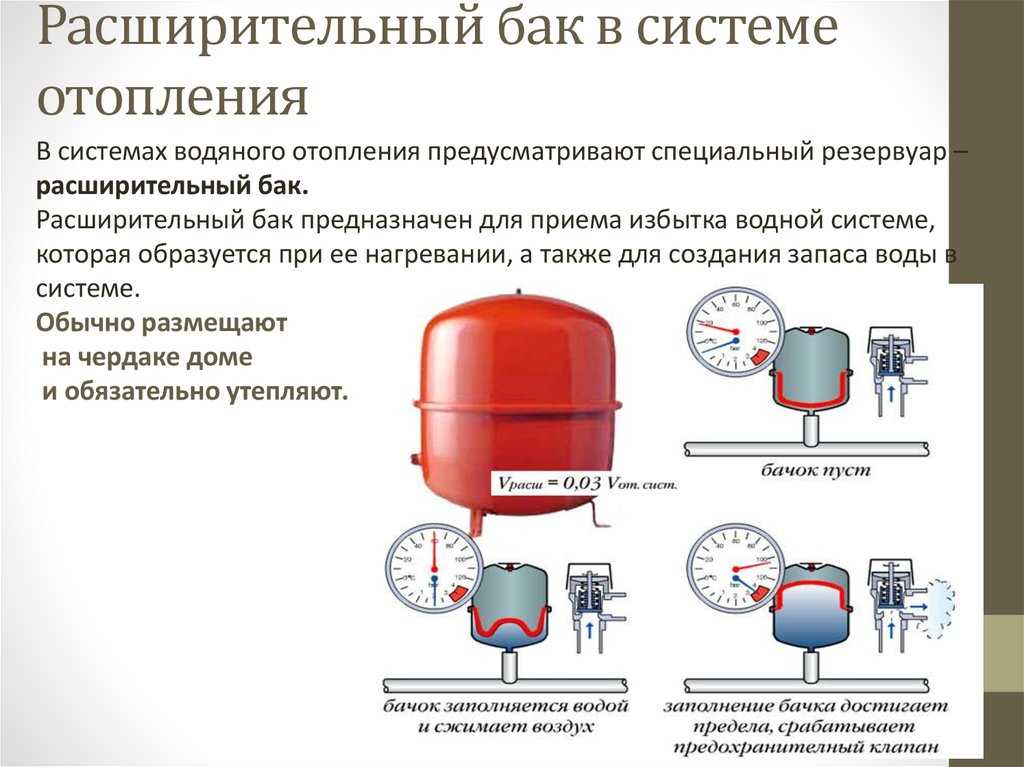

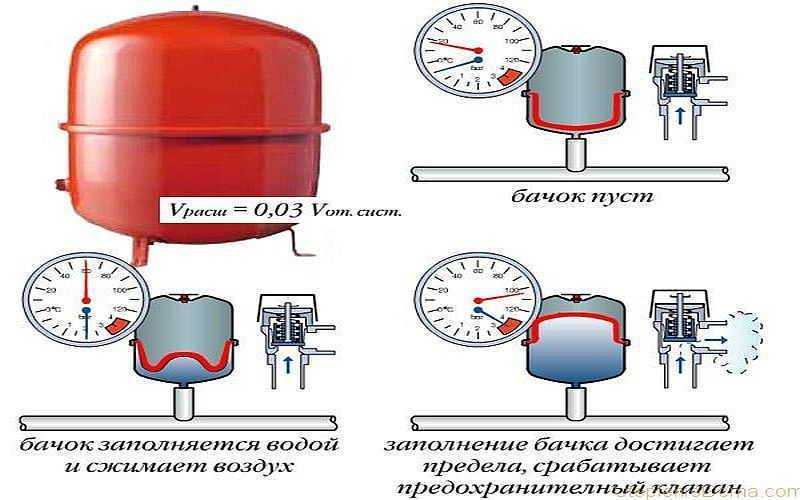

Принцип работы мембранного бака

Принцип работы прост: вода под давлением поступает в водяную полость бака, сжимая воздух в воздушной полости, через резиновую мембрану. Сжатый воздух, когда это нужно, выталкивает воду обратно в систему.

Как рассчитать необходимый объём мембранного бака

Мембранные баки выпускаются широким типорядом от 0,25 до 5000 литров. С максимальным рабочим давлением на корпус 10, 16, а специальные на 25 бар. Объём гидроаккумулятора для системы холодного водоснабжения, рассчитывается исходя из условия ограничения максимального количества включений насоса в час. Если не стоит задача накапливать заданный запас воды под давлением. При расчёте объёма гидроаккумулятора в системах горячего водоснабжения учитывается объем, мощность водонагревателя (бойлера), минимальная и максимальная температура воды в водонагревателе, давление воды на линии подачи, давление срабатывания предохранительного клапана, для проточных мембранных баков — пиковый расход.

Где монтируются мембранные баки

В системах холодного водоснабжения гидроаккумуляторы могут монтироваться как на всасывающей, так и напорной стороне насоса, рядом с насосом: приямке, кессоне, либо поодаль от него, например, в техническом помещении дома. Расширительный бак в системе горячего водоснабжения монтируется рядом с бойлером косвенного нагрева, электрическим водонагревателем, только со стороны поступления холодной воды к водоподогревателю, а не на выходе из него (см. инструкцию по эксплуатацию водонагревателя).

Как правильно настроить давление в мембранном баке

Для того чтобы система корректно работала необходимо накачать в бак правильное начальное давление P и согласовать его с давлением включения насоса в системе холодного водоснабжения. В повысительных установках, когда бак расположен с напорной стороны Р = Р вкл. — 0,5 бар (Р вкл. — давления включения насоса). В повысительных установках, когда бак расположен со стороны всасывания Р = Р н. — 0,5…1 бар (Р н. — давление на вводе).

В системах горячего водоснабжения начальное давление P = P н — 0,2 …1 бар (Р н — давление после редуктора). При этом нужно учитывать, что чем дальше гидробак расположен от редуктора давления в системе, тем ниже в нём должно быть выставлено предварительное давление. Если редуктор давления в системе отсутствует, то начальное давление в расширительном баке Р = Р мин. — 0,5 бара (Р мин. — минимальное давление подачи воды в систему). Выставленное таким образом начальное давление в гидроаккумуляторе, обеспечит постоянный начальный запас воды в баке, нужный для защиты мембраны от преждевременного износа.

Как обслуживаются мембранные баки

Мембранные баки неприхотливы в эксплуатации. Они требуют минимальное техническое обслуживание: контроль давления в воздушной камере, проверка целостности мембраны, внешний осмотр бака на предмет коррозии. При необходимости в мембранный бак подкачивается воздух, производится замена мембраны, замена фланца, чистка входного патрубка, покраска, сколов краски внешней поверхности. Если есть дефекты, которые невозможно устранить, гидробак меняется полностью.

Конструкции различных систем и их особенности

Открытые отопительные системы

Открытые отопительные системы обычно не имеют циркуляционного насоса и оснащаются негерметичными баками (с крышками или полностью открытыми). Расширительный бак в такой системе представляет собой резервуар, в который по мере необходимости добавляют воду. Устройство такого бака проще, а стоимость значительно ниже по сравнению с моделями закрытого типа.

Можно расширительный бак для отопления открытого типа купить, а можно и сделать самостоятельно, что при определенных навыках и наличии материалов и оборудования не так сложно

В то же время такое устройство имеет целый ряд недостатков:

• Из-за отсутствия герметичности системы и частого открытия крышки в систему с воздухом проникает значительное количества кислорода. Его присутствие провоцирует образование ржавчины на стенах металлических элементов (радиаторов и труб).
• Негерметичность системы способствует также испарению теплоносителя, которое становится более интенсивным при повышении температуры. Таким образом добавление воды в расширительную систему требуется достаточно часто.
• Для того, чтобы открытая система работала эффективно, расширитель должен устанавливаться как можно выше (не ниже самой высокой точки разводки). Это не всегда удобно, к тому же такой монтаж требует больше времени и сил.
• Необходимость в теплоизоляции для снижения теплопотерь, особенно, если бак располагается в неотапливаемом помещении.

Закрытые системы

Количество воды в закрытой отопительной системе постоянно. Теплоноситель циркулирует по обвязке при помощи специального насоса. Расширительный бачок для отопления закрытого типа представляет собой резервуар, разделенный на две камеры гибкой мембраной. В то время как в одну из них поступает вода из системы, расширяющаяся при нагревании, воздух во второй сжимается.

Расширительный бак для закрытой системы отопления, цена которого выше из-за более сложного устройства, в то же время более практичен и удобен в эксплуатации. Обеспечивая сохранность целостности системы и не являясь причиной образования коррозии, он быстро окупает затраченные на приобретение средства. Отведение воздуха из системы закрытого типа в этом случае не может выполняться при помощи расширителя. Для этого используются специальные вентили.

Расширительный бачок для закрытых отопительных систем с различными видами мембраны

Преимуществами расширителей закрытого типа являются:

• компактность,
• минимальные теплопотери при отсутствии необходимости обеспечивать теплоизоляцию,
• отсутствие контакта теплоносителя с воздухом, что исключает вероятность испарения и снижает риск коррозии,
• большой выбор места установки (практически в любом месте),
• большое значение допустимого давления.

Преимущества системы отопления закрытого типа

Положительных сторон у такого типа на порядок больше, чем у открытого:

Подходит практически любая локация для расположения расширительного бака. Наиболее подходящим местом считается трубопровод обратки перед заходом в котёл.

Так составляющие детали расширительного бака не будут страдать от перегрева за счёт увеличения температуры теплоносителя. Кроме того, допускается размещать прибор и таким образом, чтобы не нарушать интерьерную целостность помещения.

• Экономия при закупке расходного материала. Для закрытой отопительной системы используются трубы малого диаметра.
• Отсутствие необходимости осуществлять контроль над уровнем теплоносителя.
• Исключается контакт жидкости с воздухом.
• Продолжительный срок эксплуатации оборудования, используемого в системе отопления за счёт отсутствия коррозийного процесса.
• У разницы показателей температур в подающей и обратной трубах, зафиксированных к котлу, меньший коэффициент, чем в открытой системы отопления.
• Возможность применения различных типов теплоносителя. Допускается к использованию как вода, так и антифриз.
• Высокая степень теплоотдачи.
• Закрытая отопительная система способна работать на высоком давлении.
• Несложный процесс установки, отсутствует необходимость в формировании чётких углов поворота труб.
• Универсальность закрытой системы отопления.

При данном типе допускается применять любой вид радиаторов.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

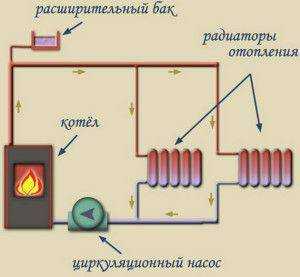

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

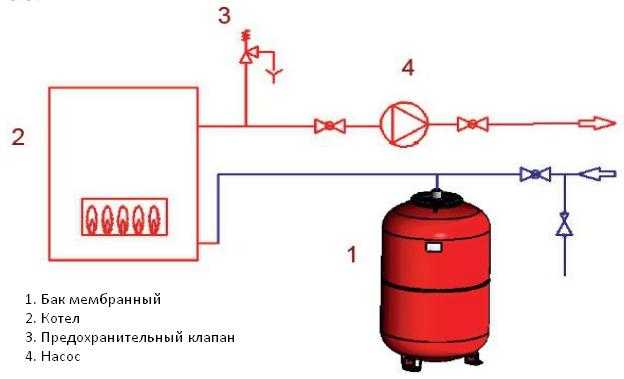

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

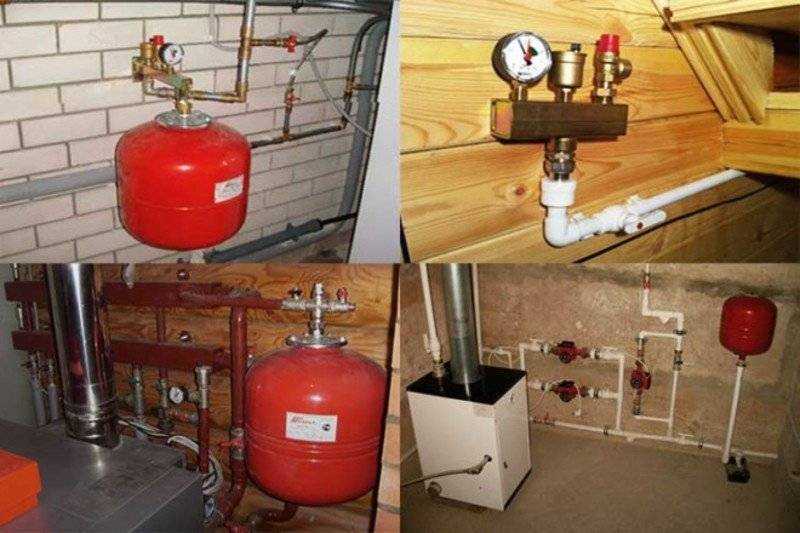

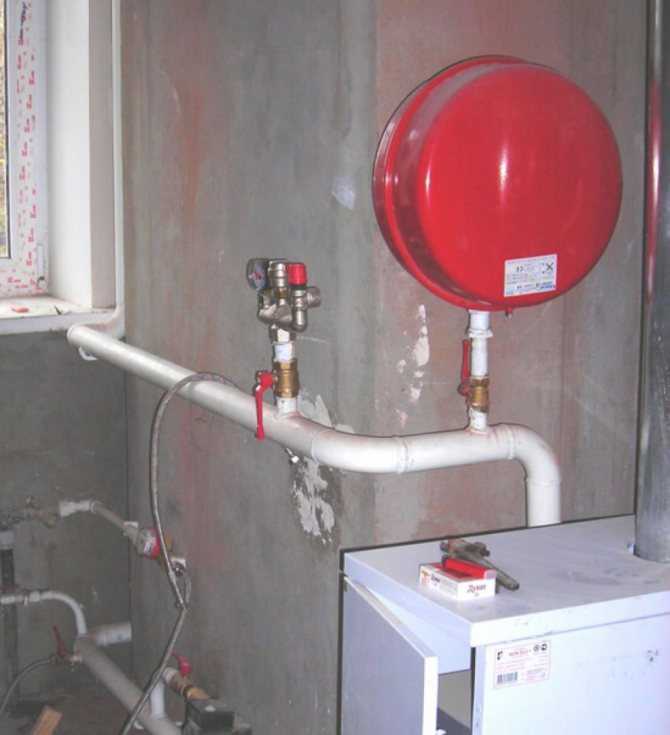

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Что это такое

Далеко не каждый владелец частного дома или квартиры точно знает, что же собой представляет расширительный бачок. В данном случае название этого устройства говорит само за себя – в условиях фиксированной массы теплового носителя в отопительном контуре и трубопроводе, которые не отличаются эластичностью, с переменой температуры теплового носителя обязательно будет меняться и уровень давления во всей системе. Тут стоит учесть и факт, что жидкость при нагревании расширяется. В тот момент, когда усилие станет мощнее прочности проточной трубы/радиатора, произойдет серьезная авария. Главной ее причиной в данном случае станет тот факт, что вода при изменении своего объема в условиях нагрева, становится почти несжимаемой. Из данного свойства и выходит такое определение, как гидроудар.

Решение такой серьезной проблемы является довольно простым. Нужно разместить в отопительной системе специальный резервуар (расширительный бачок), оснащенный субстанцией, которая беспроблемно поддается сжатию.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.

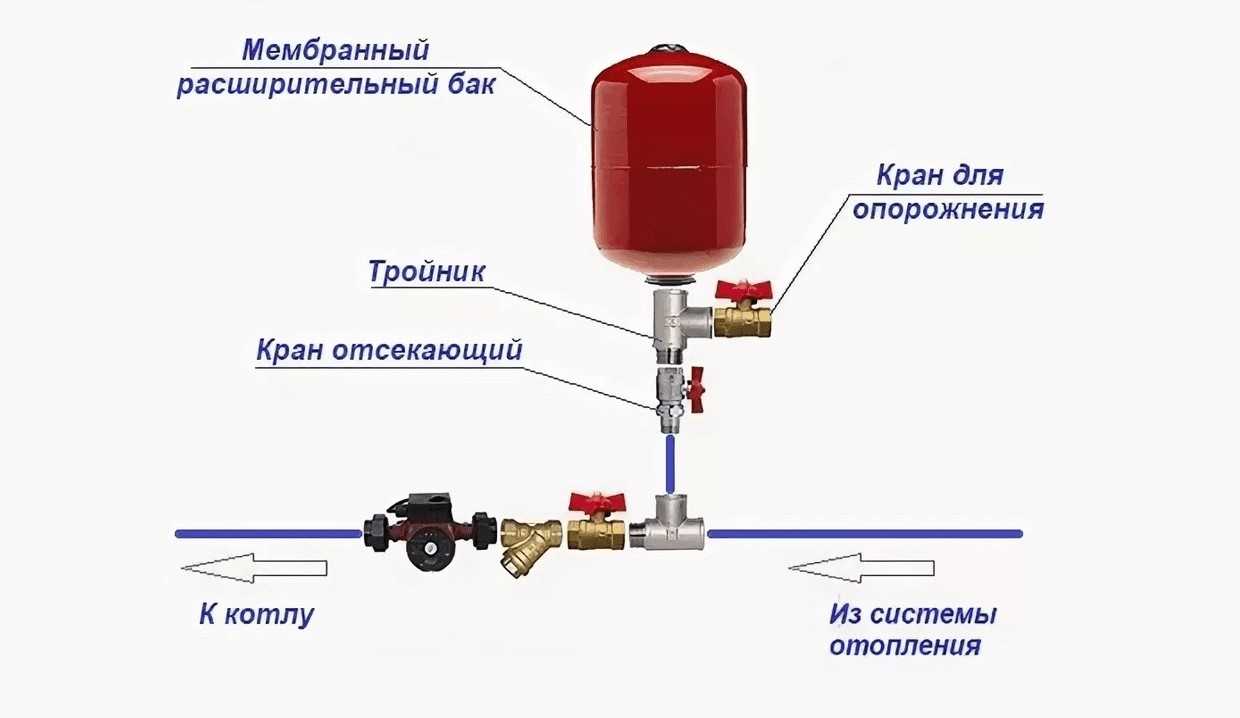

4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
