Монтаж сололифта

Сололифт установка

Инструкция Сололифта, прилагаемая к оборудованию, содержит все рекомендации по его установке.

1. К наиболее распространенным требованиям относятся:
2. необходимость наличия зазора минимум в 10 мм между оборудованием и стенами или иными приборами;
3. установка Сололифта исключительно на виброизолирующий материал, в качестве которого можно использовать, например, вибротон;
4. отсутствие необходимости в дополнительных крепежных элементах. Все крепления прилагаются к устройству;
5. подсоединение установки к душу или раковине предусматривает монтаж дополнительного фильтра, защищающего оборудование от попадания в него волос и иных мелких частиц;
6. нельзя производить монтаж Сололифта без обратного клапана. Это устройство предотвращает прохождение стоков в обратном направлении;
7. подключение к унитазу должно производиться максимально коротким отрезком трубы;
8. все стыки трубопровода, соединяющего оборудование с сантехническими изделиями и центральным канализационным стояком должны быть герметичны.

Монтаж Сололифта осуществляется по следующей схеме:
устройство устанавливается и закрепляется на виброизолирующий материал в выбранном месте

При подборе места для установки следует обратить внимание на доступность к оборудованию для проведения обслуживания и рекомендуемые нормы;
к входному патрубку подключается сантехнический вывод;
выход из Сололифта стыкуется с канализационным стояком;
к оборудованию подводится розетка на 220 В. Допускается подключение устройства непосредственно к электрическому щиту, но такую работу целесообразнее доверить специалистам;
проверяется работоспособность насосной установки;
герметизируются стыки труб.

Обслуживание сололифтов

Техническое обслуживание Сололифтов заключается в своевременной очистке оборудования и фильтра.

Чтобы самостоятельно произвести очистку установки, потребуется приобрести специализированный детергент (жидкое средство для очистки)

Работа проводится в несколько этапов:
оборудование отключается от источника электропитания;
снимается верхняя крышка;
в емкость наливается детергент в нужном количестве (важно изучить инструкцию по применению выбранного препарата);
выжидается нужное время;
насосная установка подключается к питанию и производится слив жидкости;
оборудование несколько раз накачивается проточной водой и запускается откачивающий насос;
по окончании прочистки закрывается крышка.. Очистка оборудования необходима при обнаружении неисправной работы системы. Очистка фильтра также производится после отключения устройства от электропитания

Фильтр вынимается из установки, прочищается и устанавливается обратно

Очистка фильтра также производится после отключения устройства от электропитания. Фильтр вынимается из установки, прочищается и устанавливается обратно

Очистка оборудования необходима при обнаружении неисправной работы системы. Очистка фильтра также производится после отключения устройства от электропитания. Фильтр вынимается из установки, прочищается и устанавливается обратно.

При обнаружении неправильной работы устройства любой ремонт Sololift-а производится при отключенном электричестве. В противном случае можно вывести из строя всю канализационную сеть.

Сололифт является дополнительным оборудованием канализационной системы дома. При помощи устройства можно устанавливать сантехнические изделия и бытовую технику, выводящую стоки, где хочется, независимо от места расположении центрального канализационного стояка.

Правила эксплуатации и обслуживания

Техническое обслуживание всех моделей сололифта предполагает систематическую очистку оборудования и установленной внутри его фильтрующей системы. С этой целью применяются специальные моющие составы.

Последовательность чистки насосного оборудования:

1. Отключить устройства от электрической сети.
2. Снять верхнюю крышку прибора.
3. Залить в резервуар моющее вещество.
4. Включить насос и слить жидкость.
5. Прокачать агрегат проточной водой.
6. Закрыть крышку агрегата.

Электрическое питание в обязательном порядке отключается при выполнении очистки фильтра, который вынимается, промывается и устанавливается на прежнее место.

Что это такое?

Выпускает насосы для канализации Sololift известный бренд Грундфос. Эти установки работают с канализационными системами разного типа, если нет возможности обеспечить их самотечность. Установки компактные и легко прячутся за унитаз, под раковину и другие сантехприборы.

Принцип работы

Начать стоит с конструкции прибора – устройство сололифта простое:

• Пластиковый компактный бак.
• Входные и выходные отверстия.
• Насос погружного типа.
• Обратный клапан.
• Приемный фильтр.
• Режущий механизм.
• Угольный фильтр.

Принцип работы замысловатостью не отличается. Через «вход» поступают стоки, они падают в емкость сололифта, предварительно пройдя грубую очистку. По достижению определенного уровня включается насос, который передает стоки в стояк, септик, коллектор, то есть в место их утилизации.

За счет того, что в конструкции предусмотрен измельчитель, засоры при функционировании такой системы маловероятны. Возможности установки сололифт для канализации – отправлять стоки на расстояние 100 м в горизонтальной плоскости и 5-7 метров в высоту.

Устройство сололифта

Производители и модели

Индивидуальные канализационные установки производит не так много фирм. Тем не менее, диапазон цен довольно широкий. Традиционно, европейские производители отличаются хорошим качеством, но высокими ценами. Никто не удивится, если сказать, что китайские канализационные насосы стоят меньше, но и качество у них хуже. В общем, выбор, как обычно — дорого и качественно, или дешевле и…

Установки принудительной канализации Grundfos (Грюндфос) — Sololift (Сололифт)

Известный производитель сантехники Grundfos (Грюндфос) выпускает насосы для принудительной канализации Sololift (Сололифт). На данный момент запущена модифицированная линейка Sololift2. В ней нет подвижных частей, имеющих контакт со стоками. Исключение — измельчитель, но его привод тоже «сухой». Это делает ремонт не таким неприятным занятием. Есть несколько моделей Сололифт для разных случаев:

Насосы для канализации Сололифт — не самое дешевое оборудование, но они работают надежно, соответствуют заявленным характеристикам. Фирма также поддерживает гарантийный ремонт.

Насосы для туалетов, ванных комнат, кухонь и технических помещений SFA

Эта фирма специализируется на производстве сантехнических насосов. Есть несколько линеек для решения разных задач, подключения различных устройств:

Продукция фирмы SFA работает надежно, стоит она немного меньше Грюндфуса. Можно подобрать модель под любую комбинацию сантехники. В общем канализационный насос SFA — хороший вариант. Установка оборудования стандартна — поставить в любом удобном месте. Есть только одно ограничение — лучше, чтобы отводной трубопровод начинался с вертикального участка, если таковой имеется на вашей трассе. Если такое невозможно, длина горизонтального участка должна быть не более 30 см.

Высоту вертикального участка рассчитывается с учетом того, что горизонтальный должен иметь уклон в сторону входного отверстия не менее чем 1% (1 см на 1 метр трубы).

Фекальные насосы CompactLift фирмы Aquatik

Насосы для унитаза Компакт Лифт производит китайская фирма Акватик. Это более бюджетный вариант индивидуальных канализационных установок. Отличаются низким уровнем шумов.

На данный момент есть только три модификации:

Фирма Aquatik предоставляет гарантию на свои насосы для ванных комнат и туалеты — 1 год с момента продажи. Нарушение эксплуатации (наличие волокнистых включений в стоках) может стать причиной отказа в гарантийном ремонте.

Канализационные насосы Willo

Немецкая фирма Вилло (Willo) известна тем, что выпускает надежные устройства. Не исключение и насосы для унитазов. Хорошее качество пластика, толстые стенки резервуара, надежный насос. Есть следующие модели:

Ассортимент канализационных насосных установок Willo позволяет решить любые задачи при необходимости оборудования ванных и туалетных комнат в частных домах. Для коммерческого или более интенсивного использования у Вилло существуют другие решения.

Напорные канализационные насосы STP (Jemix)

Эти индивидуальные канализационные установки производятся в Китае. Ценовая категория — средняя. Отзывы, как водится, разные — кого-то полностью устраивает, ком-то категорически не нравится.

Итак, вот какие насосы для канализации предлагает Jemix:

От описанных выше отличается повышенной мощностью — некоторые модели поднимают стоки на 9 метров. Большинство описанных выше канализационных напорных насосов могут поднимать вверх стоки на 4-5 метров. Так что в этом Джемиксы выигрывают. По этому параметру у них есть только один конкурент — Sololift Grundfos с его высотой подъема 8 метров. Но ценовая категория у него совсем другая (как и качество, впрочем).

Установка оборудования

Инструкция Сололифта, прилагаемая к оборудованию, содержит все рекомендации по его установке. К наиболее распространенным требованиям относятся:

• необходимость наличия зазора минимум в 10 мм между оборудованием и стенами или иными приборами;
• установка Сололифта исключительно на виброизолирующий материал, в качестве которого можно использовать, например, вибротон;

В качестве виброизолирующего материала можно использовать Вибротон

отсутствие необходимости в дополнительных крепежных элементах. Все крепления прилагаются к устройству;

Использование саморезов по металлу и иных крепежных элементов, не предусмотренных конструкцией прибора, приведут к неработоспособности насосной установки.

• подсоединение установки к душу или раковине предусматривает монтаж дополнительного фильтра, защищающего оборудование от попадания в него волос и иных мелких частиц;
• нельзя производить монтаж Сололифта без обратного клапана. Это устройство предотвращает прохождение стоков в обратном направлении;
• подключение к унитазу должно производиться максимально коротким отрезком трубы;
• все стыки трубопровода, соединяющего оборудование с сантехническими изделиями и центральным канализационным стояком должны быть герметичны.

Монтаж Сололифта осуществляется по следующей схеме:

устройство устанавливается и закрепляется на виброизолирующий материал в выбранном месте

При подключении установки к электричеству нельзя забывать об устройстве защитного отключения.

1. проверяется работоспособность насосной установки;
2. герметизируются стыки труб.

Инструкция к устройству Сололифт – подключение к приборам

Конструктивные особенности

Принцип работы канализационных установок «Сололифт» достаточно прост. Модель используют как главный приемник для сточных вод, второстепенные отводы подключают при помощи вспомогательных патрубков диаметром 5 см, которые находятся в нижнем секторе. Входные линии для стоков могут быть реализованы с помощью оборудования для стандартной канализационной сети, а выходные элементы, служащие для слива жидкости, должны иметь надежную герметизацию, поскольку откачка выполняется под давлением

Именно поэтому при установке важно приобрести фирменные комплектующие, в том числе обратный клапан и другие элементы сантехнической арматуры

В корпусе располагается сам насос с сепараторным элементом и ножами, которые перемалывают крупные отходы. Принцип действия заключается в работе автоматического блока, который включается при заполнении бака и активирует насос, устройство подключают к стандартной электросети. Потребление энергии даже у младших моделей небольшое, поэтому установка насосного оборудования позволяет смонтировать эффективно работающую канализационную сеть в частном доме или квартире.

Что собой представляет Сололифт и для чего он нужен

Правильно организованная работа канализационной системы предполагает расположение труб в ней с уклоном в сторону стока. Но иногда возникает необходимость реконструкции сети, при которой источники слива оказываются ниже уровня сливного отверстия.

Для удаления сточных вод с этого уровня используются фекальные насосы, а также более совершенное, относительно новое оборудование – Сололифты.

Что такое Сололифт для канализации (Sololift2 от производителя Grundfos)? Это насосная установка в прочном пластиковом корпусе, предназначенное для обработки слива и передачи его на более высокий уровень, соответствующий уровню коллектора.

Происходит это в следующем порядке:

1. Жидкость из сантехнического прибора попадает в камеру с насосом. Таких входов на корпусе может быть до трех, что дает возможность подключения соответствующего количество устройств. Второй способ – объединение нескольких источников, тогда возможно подсоединение их всех к одной трубе. Это возможно, если все источники слива находятся в непосредственной близости. Следует отметить, что горизонтальные участки напорной канализации также нужно размещать с уклоном не менее 1 миллиметра на метр протяженности. Это необходимо, чтобы не образовывались пробки в трубопроводе при выключенном устройстве.
2. Перед насосом, на одном валу с ним располагается измельчитель включений. Его назначение – разрушить твердые фракции, имеющиеся в сливаемой субстанции. Это могут быть остатки пищи или продуктов из кухонной мойки, волосы или шерсть животных из умывальника или ванны. В сочетании с остатками жира, такие загрязнения способны образовывать достаточно плотные пробки в трубах канализации. В измельчителе все эти материалы перерабатываются практически до состояния эмульсии. Рабочий орган этого устройства изготавливается из высокопрочной нержавеющей антикоррозионной стали.
3. Важнейшую роль в системе играет насос, который обеспечивает перемещение слива по трубе. Его производительность обеспечивает напор минимум 5 метров в вертикальном направлении и свободно прокачивает горизонтальный участок длиной до 100 метров. Особенность насоса состоит в том, что он работает погруженным в воду. Это, при достаточно высокой производительности, делает работу бесшумной. Оси насоса и измельчителя также изготавливаются из нержавеющей стали, учитывая характеристики перекачиваемых субстанций.
4. Поскольку насосы предназначены для работы в жилом помещении, они оснащается специальным угольным фильтром для уничтожения запахов. Воздух из канализации, даже если он проник в систему, очищается этим устройством. Фильтрующий элемент подлежит периодической очистке струей воды под напором. После этого он вполне пригоден для дальнейшего использования.
5. Сливной патрубок Сололифта для канализации имеет диаметр 100 миллиметров, что позволяет подключать к нему трубу в 110 мм.

Преимущества и недостатки

На вопрос, что такое сололифт можно дать полный ответ, только разобравшись в его преимуществах и недостатках. Плюсы:

• Возможность устанавливать любой сантехнический прибор, раковину, мойку в любом месте в доме.
• Прочность и надежность установки. Бренд давно себя зарекомендовал и предлагает только лучшие решения.
• Чистка сололифта практически не осуществляется, ведь все остатки удаляются с потоком стоков.
• Установка работает тихо. В ней используется погружной насос, который не подсасывает воздух, то есть, характерного шума от него нет. Также он не дает возникать знакомому звуку движения стоков по трубе.
• Компактные размеры позволяют устанавливать сололифт для унитаза, прямо за ним, не занимая полезного пространства в ванной. Объем прибора в пределах 3-5 литров, при этом пропускная способность 40 литров в минуту, что в разы превосходит этот показатель любого сантехнического устройства.
• За счет наличия измельчителя, твердые отходы перемалываются в мелкие фракции, что не дает им забивать трубы.
• Температура и давление не деформируют бак насоса измельчителя сололифт.
• В конструкции предусмотрен угольный фильтр, он исключает все неприятные запахи, даже в процессе накапливания их в баке.

Минус есть, и он всего один – это невозможность автономной работы, если нет электричества. То есть, при аварийных ситуациях, принудительная канализация функционировать не сможет. Но с этим недостатком можно справиться, установив бензиновый генератор или используя другие источник энергии. В крайнем случае, до устранения поломки просто не пользоваться сантехприбором, который подключен к сололифту.

Насос сололифт для унитаза

Насосы Сололифт для канализации: цены на оборудование и рекомендации по монтажу

Насосные установки для канализации Грундфос нельзя отнести к числу бюджетных агрегатов. При этом стоимость зависит не только от модификации и функциональных возможностей прибора, но и от ценовой политики магазина, где осуществляется покупка оборудования. Устаревшая серия Сололифт+ уже снята с производства. Этот момент также оказывает влияние на стоимость насосов.

Стоимость насосного оборудования Грундфос:

Модель	Габариты, мм	Цена, руб.
Средние цены Сололифт плюс
D-3	165х380х217	15000
WC-1	175х452х346	15000
C-3	158х493х341	20000
WC-3	175х441х452	22000
CWC-3	164х495х538	22000
Средние расценки на Сололифт 2
D-2	165х148х376	16800
WC-1	176х263х452	19900
C-3	159х256х444	21900
WC-3	176х263х453	24500
CWC-3	165х280х422	25300

Рекомендации по монтажу и эксплуатации оборудования:

• минимальное расстояние между насосом и сантехническим прибором или стеной — 1 см;
• слив душевой кабинки подключается снизу и нуждается в дополнительной установке фильтра с целью защиты агрегата от попадания волос;
• перед запуском проверяется входной клапан, чтобы не возникал обратный отток жидкости;
• желательно использование виброизолирующего материала, который снизит уровень шума;
• стыки труб нужно обрабатывать с помощью герметиков и проверять надежность соединений;
• чтобы обезопасить себя перед тем, как выполнить ремонт или обслуживание, обязательно нужно достать предохранитель и отключить насос из розетки, при этом нужно удостовериться в отсутствии вероятности случайного включения;
• насосы сочетаются с любыми видами труб, в их числе и пластиковые.

Grundfos Sololift дает возможность не привязываться к месторасположению существующего трубопровода

Насосные установки Сололифт идеально подходят для организации принудительной канализационной системы с неограниченными возможностями, не налагающими ограничений в отношении планировки. Это преимущество оценят владельцы небольших квартир. Оборудование не запрашивает много места, устанавливается с минимальным применением инструмента (в комплекте уже имеются все необходимые переходники) и эффективно выполняет свою работу, что сказывается на его стоимости.

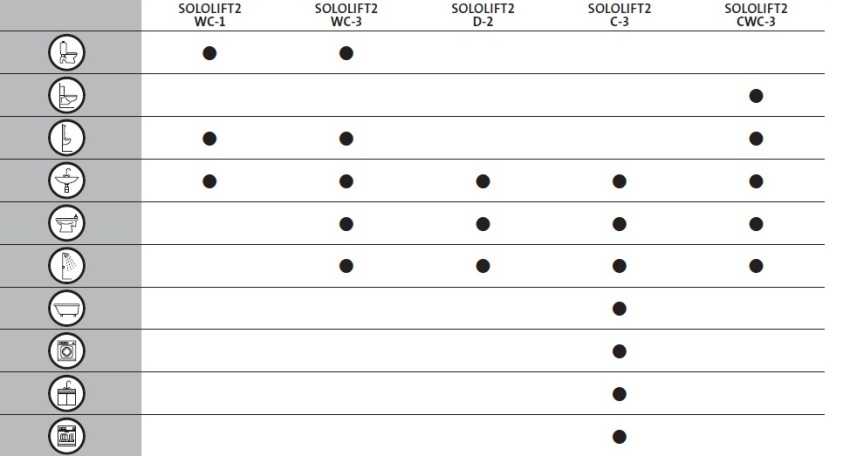

Обзор моделей Sololift+ и особенности установки

WC-1

Данная установка очень компактна и может использоваться для перекачивания стоков из раковины, унитаза. Наличие мощного двигателя и измельчителя позволяет насосу легко справляться с крупными примесями (фекалии, туалетная бумага, предметы личной женской гигиены). В случае произошедших сбоев в работе сработает звуковая сигнализация. Ремонтировать и обслуживать Сололифт WC-1 можно без демонтажа оборудования и разбора напорных/всасывающих линий.

• Масса изделия — 7,3 кг.
• Емкость резервуара — 9 литров.
• Габариты: 452,5×346,7×175,5 мм.
• Примерная стоимость Sololift WC-1 составляет около 13-18 тысяч рублей.

WC-1 устанавливается на полу с помощью крепежных деталей (винтов, дюбелей, опор) и гибких подводящих патрубков с переходниками для любого диаметра труб. Переходник нагнетательного трубопровода со встроенным обратным клапаном можно установить горизонтально или вертикально. Рекомендуемое место для установки оборудования — непосредственно за унитазом (расстояние между насосным агрегатом и унитазом не более 150 мм). Насосная установка после стационарного закрепления и подсоединения полностью готова к работе.

WC-3

Вариант монтажа WC-1 и WC-3

Насосное оборудование модели WC-3 имеет те же преимущества, что и WC-1, но при этом к WC-3 могут быть подключены не только унитаз и рукомойник, но также душевая кабина и биде благодаря наличию трех дополнительных патрубков. При подключении обязательно соблюдается уклон трубопровода между душем и насосным оборудованием в 1%.

Grundfos Sololift2 WC-3

Примечание: насосное оборудование WC-1 и WC-3 предназначено для унитазов с объемом слива от 4 до 9 литров.

• Масса изделия — 7,3 кг.
• Емкость резервуара — 9 литров.
• Габариты — 441,6×452,5×175,5 мм.
• Стоимость порядка 21-23 тысячи рублей.

CWC-3

Сололифт CWC-3

Сололифт CWC-3 — это канализационная насосная установка очень компактной формы, оснащенная измельчающим механизмом, предназначенная для перекачивания сточных вод из унитаза, рукомойника, биде. CWC-3 полностью готов к установке. Благодаря небольшим размерам данную модель можно установить в стенную нишу. Мощный электродвигатель и измельчитель (режущий механизм) обеспечивают должный уровень надежности, даже при попадании в стоки средств женской гигиены. Дно герметичного корпуса имеет скругления, препятствующие отложению осадка. В случае сбоя в работе сработает звуковая сигнализация. Система имеет функцию самостоятельного перезапуска и защиты от перегревания.

• Масса изделия — 7,1 кг.
• Емкость — 9 литров.
• Габариты — 495,1×538,4×164,2 мм.
• Стоимость около 22-23 тысячи рублей.

D-3

Сололифт D-3 предназначен для перекачивания серых стоков, то есть, не содержащих фекалий и крупных примесей. D-3 можно подключить одновременно к душу, биде и раковине. Подключение к унитазу невозможно ввиду отсутствия режущего механизма. Как и в прочих моделях насосных станций Sololift, в D-2 установлены прочные электродвигатель, картер и вал, изготовленные из нержавеющей стали. Корпус полностью герметичен, его форма препятствует накоплению отложений на дне. Для установки оборудования понадобятся только крепежные элементы и отвертка. Агрегат легко монтировать и демонтировать.

• Масса — 4,3 кг.
• Емкость — 2 литра.
• Габариты — 380х165х217.
• Напор до 5 метров.
• Ориентировочная стоимость — 15 тысяч рублей.

С-3

Grundfos Sololift2 С-3

Установка С-3 отличается от аналогичных насосных станций возможностью перекачивания стоков с температурой от 75°С (непрерывный режим) до 90°С (не более 30 минут). Отсутствие режущего механизма не позволяет утилизировать стоки из унитаза. Возможно одновременное подключение к стиральной или посудомоечной машине, сантехнике (не более 3х подключений одновременно).

Grundfos Sololift2 С-3

Система оснащена магнитным поплавковым выключателем, уровень которого можно изменить для повышения производительности, либо вынуть его совсем для технического обслуживания. Имеется устройство аварийной сигнализации.

• Масса изделия — 6,6 кг.
• Емкость — 5,7 литра.
• Размеры — 493х158х341.
• Стоимость около 19-20 тысяч рублей.

Устройство и принцип работы

Сололифт способствует эффективному решению проблемы вывода бытовых стоков без проведения дорогостоящего капитального ремонта в эксплуатируемом здании. Малогабаритные установки не портят внешний вид помещений. Они могут быть встроены в любые напольные и стеновые конструкции.

Структура механизма состоит из следующего набора деталей:

• малогабаритного корпуса, изготовленного из высокопрочной пластмассы;
• электродвигателя, на валу которого установлены режущие лопасти;
• обратного клапана;
• датчика уровня жидкости.

В полной комплектации установка имеет 3 ввода. Один – для унитаза. Два других – для душевой кабины и для раковины на кухне. Отвод жидкости происходит через отдельный патрубок, расположенный в крышке прибора.

Устройство сололифта.

Когда загрязненные стоки поступают в камеру сололифта и достигают рекомендуемой отметки, срабатывает датчик уровня, который запускает электродвигатель с режущим приспособлением. Обработанные таким образом стоки через обратный клапан по канализационной трубе начинают поступать в коллектор.

При опорожнении емкости датчик автоматически отключает питание насоса. Клапан перекрывает проход выпускного трубопровода, предотвращая обратный отток жидкости в бачок устройства.

Плюсы и минусы Сололифта Grundfos для канализации

Изготовитель Grundfos точно рассчитал пропорции каждой модели, благодаря этому его эксплуатация имеет ряд преимуществ:

• при объёме резервуара до 5 литров насосное оборудование способно развить скорость стоковых масс до 40 литров в минуту;
• насос работает практически бесшумно, так как постоянно погружён в жидкость;
• система полностью автоматизирована;
• простой монтаж – необходимо подключение только к точке приёма, канализационной магистрали и электроэнергии;
• надёжность системы Сололифт и возможность перепланировки;
• прочность резервуара, а также он устойчив к повышению температуры;
• благодаря угольному фильтру не допускает распространение в помещение неприятных запахов.

Особенностей в насосах-измельчителях для унитаза не так уж и много, но для объективного анализа следует их отметить:

• нужно постоянное подключение к электричеству, переполнение системы в связи с отсутствием света недопустимо. Необходимо продумать возможность переключения на резервные источники;
• высокая цена;
• необходимо избегать попадания кислот и химии, которые способны разъедать материалы.

Если подобрать установку по требуемым параметрам и учесть все особенности системы, она прослужит с минимальными затратами долгое время.

Можно выполнить скрытый монтаж станции

Можно выполнить скрытый монтаж станции

Устройство и комплектация насоса канализационного для унитаза Сололифт

Насос принудительной канализации Сололифт состоит из резервуара, диаметр входного отверстия −100 мм, это удобно для подключения трубы сечением 110 мм, минимальная высота, на которую можно поднять водную струю, – 5 метров.

Станция состоит из следующих элементов:

• накопительной ёмкости;
• погружного насоса;
• клапана обратного хода;
• фильтров и приёмной системы фильтрации;
• крыльчатки с режущими кромками – она установлена для измельчения твёрдых отходов, которые могут забить канализационную магистраль.

Устройство станции

Устройство станции
