Дачный водопровод из пластиковых труб, и как его применить для полива на даче

Принципиальная схема оросительной установки

Основные элементы комбинированной (имеющей контуры капельного и дождевого полива) установки автоматического орошения показаны на схеме.

Функционирует такая схема следующим образом: вода из источника (с помощью насоса или самотеком) доставляется к зонам полива посредством магистральных трубопроводов диаметром 1 – 1 1/2 дюйма. Зоны полива при этом комплектуются трубками небольшого диаметра (3/4 дюйма).

Помимо источника, в состав оросительной системы рекомендуется включать накопительный бак. Им может стать затемненная емкость, имеющая объем от 2 м³ и выше (в зависимости от расхода воды при поливе). Емкость оснащается поплавковым датчиком заполнения. Если ее поставить под прямыми лучами солнца, то она будет выполнять двойную функцию: сможет накапливать и подогревать воду в количестве, достаточном для одного полива. Наполняется резервуар водой из водопровода, скважины или колодца. Для того чтобы предотвратить размножение водорослей внутри накопительной емкости, ее можно затемнить черной пленкой.

В качестве основного источника воды для системы автополива нельзя использовать естественные водоемы. Микроорганизмы и водоросли, которые содержатся в такой воде, быстро выведут систему полива из строя.

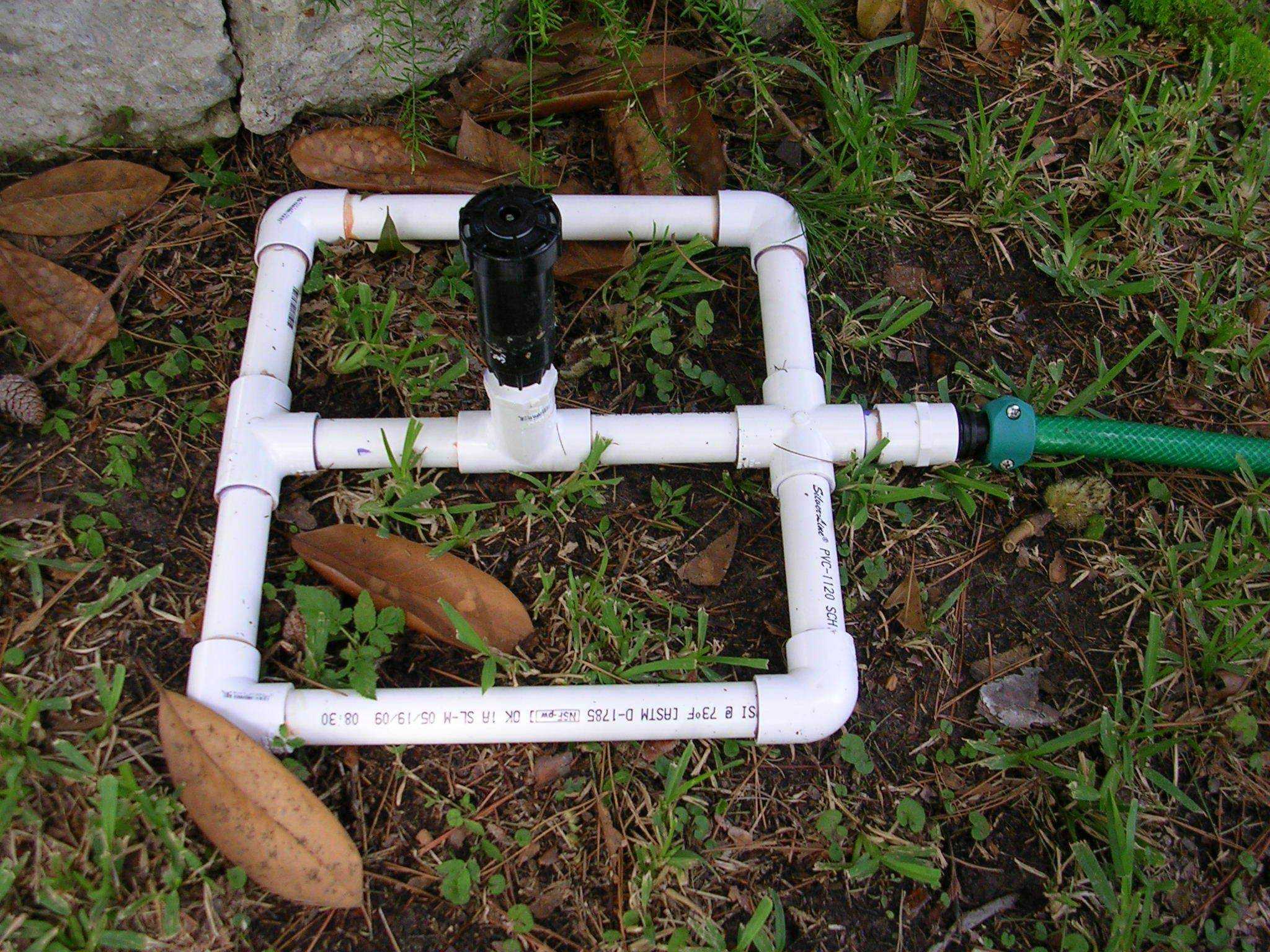

Зоны дождевого полива комплектуются роторными (динамическими) или веерными (статическими) распылителями. В зонах капельного полива прокладываются капельные ленты.

На одной линии полива следует устанавливать распылители только одного типа и одной модели. В противном случае, никто не гарантирует их нормальную работоспособность.

Электромагнитные клапаны, установленные в блоке распределения воды, в заданный момент времени включают в работу определенный контур орошения.

Открытие и закрытие электромагнитных клапанов осуществляется с помощью контроллера (его еще называют программатором или компьютером полива) в соответствии с заданным расписанием. Программатор, как правило, устанавливается рядом с блоком распределения воды. Насос начинает нагнетать воду в систему автоматически (в момент падения давления в магистрали). А давление падает, как только открывается электромагнитный клапан.

Чтобы система работала безотказно, ее оснащают фильтрами, устанавливаемыми непосредственно в магистральный водопровод.

Насосная станция, обозначенная на схеме, включает в себя накопительный резервуар, фильтр тонкой очистки, обратный клапан, продувочный узел (для консервации системы на зиму), а также насос, подающий воду в оросительную магистраль.

На рисунке изображена простейшая комплектация оросительной установки. В зависимости от конкретных потребностей, система может быть оснащена дополнительными элементами, а некоторые устройства (например, магистральный насос, датчик дождя, продувочный узел, электромагнитные клапаны и т. д.), наоборот, могут отсутствовать.

Создавая систему автополива, нам придется выполнить несколько обязательных этапов.

Пункты 3-5 выполняются как бы параллельно, поскольку изменение какого-либо параметра ведет к необходимости изменения остальных. Например, если спринклеров в одной зоне становится больше, нужен более мощный насос, а это, в свою очередь, приводит к увеличению сечения труб.

Рассмотрим эти шаги более подробно.

Как смонтировать систему: синтез труб из ПВХ и полипропилена

Чаще всего капельное орошение из пластиковых труб организовывают из подручных материалов. Так, самый лучший вариант для магистрального трубопровода – это ПВХ-составляющие, а материалом для ответвлений можно назвать тонкостенный полиэтилен. Разводка включает также:

1. бак-накопитель, в который и врезается магистральный трубопровод;
2. шаровый кран, устанавливаемый ниже врезки магистрали в накопитель;
3. концевые заглушки, предназначенные для отводов магистрального трубопровода;
4. старт-коннекторы (присоединители), связывающие основной трубопровод и полиэтиленовые ответвления.

Летний дачный водопровод и его особенности

Разводка труб на даче может быть, как наружной, так и подземной, в зависимости от необходимости и типа используемых труб. Оба способа характеризуются определенными достоинствами и недостатками.

Так, водопровод подземный более надежный, но и на его организацию потребуется чуть больше времени. Более быстро организуется разводка на поверхности. Но и риск повреждения таких труб повышен.

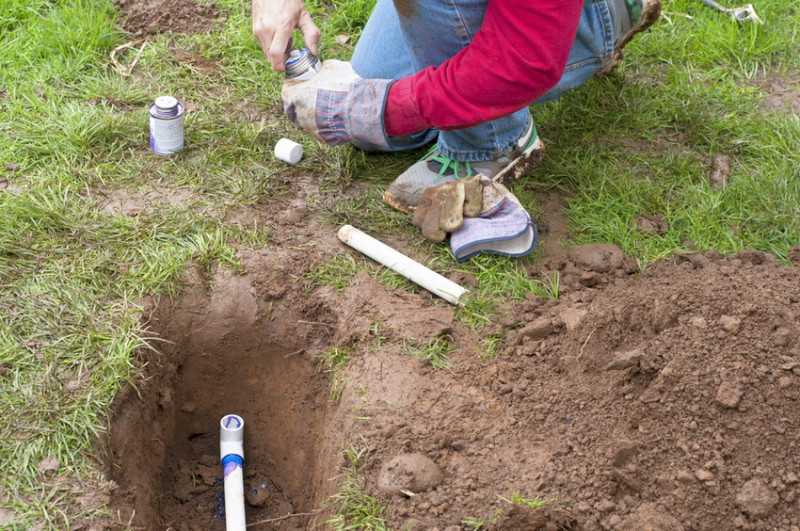

При выборе подземного варианта работы начинаются с рытья траншей. В противном случае, необходимо сначала разместить трубы в нужных местах участка. Как только система будет готова, ее необходимо протестировать, осуществив пробный пуск. Это позволит оценить состояние стыков.

Летний водопровод сделать проще, чем зимний. Ведь в случае с последним, необходимо обеспечить защиту тем участкам, которые будут работать зимой. Обычно для них изначально роют более глубокие траншеи, хотя есть вариант с организацией для них дополнительного утепления.

Как сделать капельный полив своими руками из пластиковых труб и шлангов

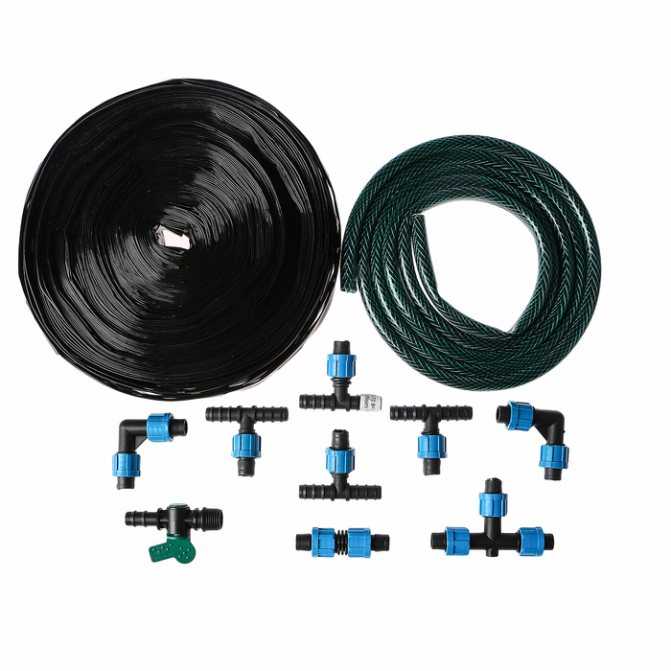

При обустройстве системы капельного орошения из готовых комплектующих необходимо остановить свой выбор исключительно на качественной продукции, чтобы она прослужила долгие годы и денежные средства не были потрачены впустую. Схема полива должна быть довольно простой, имеющей минимальное количество коннекторов. В местах соединения элементов напор ослабевает, что способствует скоплению мелких частиц мусора.

Монтажу системы предшествует создание схемы расположения всех ее составных элементов, а это, в свою очередь, зависит от планировки участка и местонахождения грядок. На схеме следует указать источник водоснабжения, магистральную трубу и отводные шланги, чтобы можно было просчитать количество необходимых материалов. В качестве источника водоснабжения для капельного полива лучше применять пластиковую бочку. Данный материал не подвергается коррозии, что не только увеличит срок службы изделия, но и исключит вероятность засорения системы частицами ржавчины.

Полипропиленовые трубы для капельного полива более предпочтительны

К источнику водоснабжения подсоединяется магистральный трубопровод, который может быть выполнен из металла или пластика. Более предпочтительным вариантом является укладка из полипропиленовых труб капельного полива своими руками. Основная ветка располагается перпендикулярно грядкам и имеет больший диаметр, чем отводные трубопроводы. Все элементы капельного полива своими руками из пластиковых труб соединяются компрессионными фитингами. После запорного крана источника водоснабжения на магистрали устанавливается фильтр грубой очистки.

Если в качестве отводных трубопроводов используются капельные ленты, тогда в магистрали просверливаются отверстия для их крепления с помощью стартовых фитингов. Шланги располагаются как можно ближе к ряду с растениями. В конце каждой ленты устанавливается заглушка. Далее система проверяется на работоспособность.

Если планируется подземный вариант укладки системы, под трубопроводы необходимо вырыть траншею глубиной 30-70 см. Нужно засыпать дно слоем щебня и уложить смонтированную систему. Далее выполняется ее испытание, после чего производится засыпка грунтом. Подробно изучить процесс монтажа можно на видео капельного полива на даче.

Для изготовления капельного полива необходимо приобрести качественные составляющие

Источники воды для системы автополива на даче

Схема без водопровода

В данном случае обязательно используется резервуар, заполняющийся с помощью погружного или дренажного насоса. Емкость необходима по двум причинам. Первая – жидкость следует прогреть, так как для многих растений, особенно для парниковых, температура очень важна. Даже привычные к холодному климату культуры лучше растут в тепле. И вторая причина – притока может не хватить для создания необходимого напора в распылителях.

Оборудование управляется вручную. Существуют программируемые станции, позволяющие устанавливать режим подачи. Выпускаются насосы и клапаны с таймером. Есть и более простой способ автоматизировать оборудование – нужно смонтировать клапан с поплавком от сливного бачка, перекрывающий подачу при наполнении.

Подключение к коммуникациям

Если температура на выходе слишком низкая, а напора не хватает, обустраивают накопительный резервуар. Врез в водопроводные трубы можно делать только от своей ветки. Если требуется наполнить бак, делать врез нет необходимости, поскольку большое давление не требуется – достаточно надеть шланг на уже установленный кран или выход.

Они легко забиваются песком, глиной, илом и ржавчиной. Прочистить их непросто. Засоряется и распылитель. Кроме того, на дне труб и шлангов накапливается твердый осадок, со временем забивая их. Очистка нужна еще и для того, чтобы повысить срок службы оборудования. Абразивные частицы разрушают материал проводки и стирают прокладки клапанов.

Монтаж системы полива и орошения для дачи

Прокладка пластиковых труб для полива на даче может быть подземной или наземной. Второй вариант предполагает расположение всех элементов системы на поверхности земли. Монтаж такого устройства осуществляется довольно быстро. В случае возникновения утечек их легко обнаружить и устранить. Однако поверхностное расположение имеет свой недостаток: риск повреждения труб увеличивается. К тому же такая прокладка может способствовать легкой добыче для злоумышленников.

Более предпочтительным вариантом является глубинная установка системы полива огорода своими руками из полипропиленовых труб или полиэтиленовых изделий. Согласно намеченному плану выполняется траншея глубиной 30-70 см с небольшим уклоном в сторону самой нижней точки участка. Это необходимо для того, чтобы обеспечить слив воды из трубопровода в конце сезона. Можно трубы укладывать и без уклона. В этом случае в конце сезона производится их продувка с помощью компрессора.

Прокладку труб для системы орошения и монтаж лучше всего доверить специалисту

На следующем этапе выполняется разводка воды на даче посредством укладки труб в траншею. В основной трубопровод следует уложить врезку всех отводов. С этой целью используются крестовины или тройники. Каждый отвод необходимо оснастить вентилем для осуществления контроля подачи воды на каждый участок. Для отводов можно использовать трубы меньшего диаметра или гибкие шланги для полива на даче. На концах труб крепятся капельницы или дождеватели.

Собранная система подключается к магистральному трубопроводу, затем выполняется ее автоматизация. После окончания работ производится испытание системы. Для этого она заполняется водой. В случае обнаружения утечек их следует немедленно устранить. После испытания траншея закапывается.

Система орошения, собранная своими руками из качественного материала, способна прослужить многие годы, избавив хозяев участка от рутинной и монотонной работы. Главное – изучить особенности выбранного варианта полива, приобрести материал, после чего можно смело приступать к работе.

Автоматическое и ручное управление поливом

Система полива на даче своими руками может быть сформирована с возможностью ручного, полуавтоматического или автоматического управления.

Ручное управление является наиболее простым. Система, в этом случае, состоит из напорного трубопровода, к которому подключаются жесткие или гибкие шланги. Полив осуществляется вручную. Очередность поступления воды в шланги осуществляется посредством открывания шаровых кранов.

Полуавтоматическая система подразумевает ручное управление подачей воды в общую магистраль. Далее система распределяет воду по трубам самостоятельно, а также регулирует напор и расход воды.

Система полива дачного участка с автоматическим управлением полностью автоматизирует процесс орошения участка. Человек вообще может не присутствовать на даче, а в это время растения будут политы в заданное время, строго определенным количеством воды. Датчики, отвечающие за измерение температуры и влажности, вовремя дадут команду на прекращение полива в случае понижения температуры или повышения влажности почвы до нормального уровня.

Полив участка с автоматическим управлением

Сборка системы капельного полива из полипропиленовых труб

Перед тем, как организовать полив, дачник должен подготовить проект. На нём необходимо указать размещение грядок, расстояния между ними и отдельными растениями или молодой рассады. Для его составления надо взять строительную рулетку, выполнить все замеры и зарисовать его на бумаге.

Для разреза полипропиленовых труб для отводов используются специальные ножницы. Также можно воспользоваться строительным ножом или ножовкой по металлу.

Монтажу системы орошения предшествует разметка участка:

• Он делится на грядки, в каждой из которых на расстоянии 20–60 мм располагаются канавки для труб.
• Затем определяется длина сегментов, трубы нарезаются на участки, рассчитывается потребность в фурнитуре. В сложных и сильно разветвленных конструкциях для центральных магистралей выбирают трубы несколько большего диаметра, чем для периферии.
• Во всех трубах, которые будут укладываться в канавки, через равные промежутки (обычно, 7–15 см) сверлятся отверстия диаметром 2–3 мм.
• Когда каждая отдельная ветвь системы будет готова, приступают к сборке.
• Трубы и элементы фурнитуры стыкуются с помощью паяльника, излишки пластика подрезаются ножом. Лучше применить модульную технологию — собрать отдельные участки системы, уложить их на свои места, а затем продолжить сборку уже в «рабочей зоне».
• Можно укладывать трубы прямо на землю, но лучше предусмотреть небольшие упоры (до 5 см над поверхностью земли). Это предотвратит засорение отверстий.

Обратите внимание на то, что отверстия должны быть направлены не строго вниз, а под небольшим углом. Сверло лучше не устанавливать строго перпендикулярно оси трубы — это поможет равномернее распределить влагу. Теперь можно провести пробный запуск

Если он покажет течи, их можно устранить «холодной сваркой» – композитным клеевым составом. Но надежнее будет перепаять слабые места

Теперь можно провести пробный запуск. Если он покажет течи, их можно устранить «холодной сваркой» – композитным клеевым составом. Но надежнее будет перепаять слабые места.

Компоненты системы капельного полива

Система капельного полива состоит из нескольких компонентов. Работу организовывают от любого источника воды. Для сборки коммуникаций понадобится шланг для капельного полива, капельники и магистральный трубопровод.

Магистральные трубы

Для устройства магистрального трубопровода организовывают капельный полив из полипропиленовых труб, элементов из ПНД, ПВД или ПВХ. Как правило, применяют и фитинги из тех же материалов. Перечисленные трубы используют для самостоятельного изготовления устройств орошения. Также в продаже есть готовые комплекты из тех же материалов.

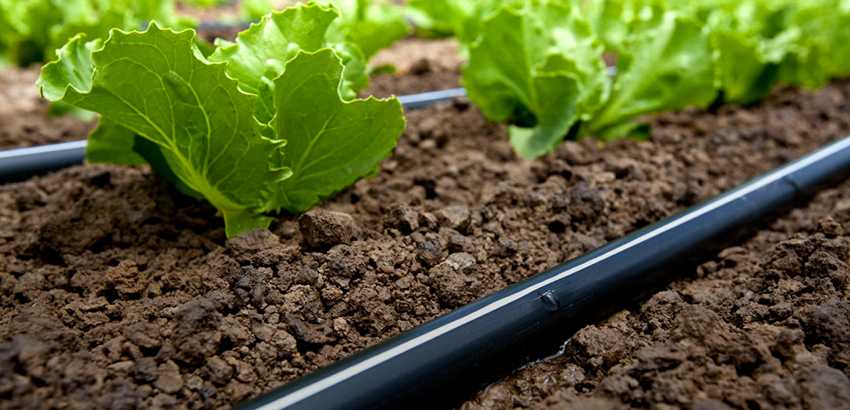

Капельные шланги низкого давления

Шланги продают в общей протяженности по 50-1000 метров в бухтах. Они имеют встроенные точки расхода жидкости. Благодаря внутренним лабиринтам расход будет одинаковым независимо от кривизны рельефа.

В зависимости от характеристик выделяют несколько видов шлангов:

1. Жесткие и мягкие. Первую разновидность называют шланг, а вторую – лента. Срок эксплуатации жестких элементов составляет до 10 сезонов, а мягкие прослужат только 3-4 сезона.
2. Мягкие ленты бывают тонкостенные и толстостенные. В первом случае толщина материала доходит до 0,3 мм, а во втором – до 0,81 мм. Продолжительность эксплуатации первых лент, укладывающихся только на поверхности, не превышает 1 сезон. Вторые подходят для подземной прокладки и прослужат до 4 сезонов.
3. Все шланги и ленты различаются по протяженности и диаметру. Они бывают с сечением 14-25 мм (шланг) и 12-22 мм (лента).
4. В зависимости от интенсивности орошения элементы выбирают по расходу воды. Расход жидкости через один капельник у шланга составляет 600-8000 мл/ч, у тонкостенных элементов – 250-290 мл/ч, а у толстостенных – 2000-8000 мл/ч.
5. Шаг капельниц 10-100 см. Они бывают с одним и двумя выходами. При двух отверстиях площадь орошения больше, а глубина меньше.
6. По способу укладки их делят на наземные, подземные и для комбинированного монтажа.
7. В зависимости от использования принудительной или самотечной системы подачи воды шланги подбирают по рабочему давлению. Они рассчитаны на 0,4-1,4 Бара.

Капельницы

Другое название этого элемента – инжектор для капельного полива. Это отдельное приспособление для подачи воды, которое вставляют в отверстие в шланге. Капельницы подходят для полива кустарников и деревьев.

Существуют следующие разновидности капельниц:

• с постоянным и регулируемым поливом;
• компенсированные и некомпенсированные (интенсивность полива зависит или не зависит от уклона рельефа);
• устройства типа «паук» (из одного выхода идет несколько трубок);

Что понадобится

Если вы собираетесь развести воду на даче самостоятельно, кроме чертежа и представлений о том, как это делается, понадобятся материалы, оборудование, инструменты. Делая подключение своими руками в первый раз, лучше все-таки заручиться поддержкой специалиста. Но, к сожалению, не всегда и не у всех есть такая возможность

Поэтому важно ничего не забыть

Материалы и оборудование

Вот что понадобится, чтобы смонтировать дачный водопровод:

• трубы;
• краны и фитинги;
• насос;
• манометр;
• расширительный бак;
• реле давления;
• электросопровождение;
• очистные фильтры;
• водонагреватель по необходимости.

Также разные конструкции предполагают наличие дополнительных компонентов, как гидроаккумулятор, обратный клапан и т.д. Удобнее всего подключить готовую насосную станцию. В нее входит гидроаккумулятор, насос, реле давления, подводящий шланг. Она обеспечит водоснабжение на участке и в доме с хорошим давлением.

Водопровод на даче для полива может обойтись без такого дорогостоящего оборудования. В этом случае понадобится насос, например, поверхностный, если используется конструкция водопровода на даче из колодца. И расширительный бак. Емкость предназначена для накопления воды и последующей ее подачи в трубы

Важно, что он должен находиться на возвышении, выше всех точек водоразбора. Давление текущей из бочки жидкости создается естественным уклоном

Инструменты

А вот какие буду нужны инструменты для монтажа капитального водопровода:

• лопата;
• ключи – газовый и разводной;
• «утюг» для сварки полипропиленовых труб;
• рулетка;
• ножовка;
• пистолет для силикона и герметика.

В процессе может понадобиться что-то еще. Существуют готовые комплекты инструментов сантехника, однако в них не входят измерительные приборы и инструменты для земляных работ.

Кроме того, проведение электрооборудования к этой системе потребует инструментов для такого вида работ.

Какие бывают схемы летнего водопровода

После того как определен источник воды, следует решить, какой выбрать вид водопровода: круглогодичный или только летний.

Летний водопровод на приусадебном участке, даче, огороде используют для полива растений, наполнения искусственного водоема, подачи воды в душ, баню, летнюю кухню и других бытовых нужд. В зимний период такая система водоснабжения не используется.

Летний водопровод бывает разборный и постоянный.

Летний разборный водопровод

В случае выбора разборного водопровода — трубы или шланги просто лежат на земле или приподняты над ней. Такой водопровод легко собрать из обычных силиконовых или резиновых шлангов, соединив их между собой пластмассовыми или стальными переходниками.

В продаже имеются специальные скрепы, у которых с одной стороны ребристый конус для шланга, а с другой — удобный упругий разъем, позволяющий соединить и разъединить шланги одним движением. Такие защелки создают прочный стык.

К преимуществам летнего разборного водопровода относятся:

1. Быстрая сборка и разборка.
2. Быстрый поиск поврежденной трубы и устранение пробоины.
3. Стоимость разборного водопровода ниже, чем стационарного.

Недостатки летнего разборного водопровода:

1. Трубы мешают передвижению.
2. Большая вероятность хищения.
3. Необходимость сборки и разборки в начале и в конце поливочного сезона.

 Стационарный летний водопровод

Постоянный водопровод прокладывают под землей. Для этих целей можно использовать толстостенные резиновые шланги или трубы из пластика. Пластиковый водопровод на дачном участке укладывают под наклоном к сливному вентилю возле источника водоснабжения. До наступления холодов оставшуюся воду из трубопровода полностью выкачивают во избежание замерзания и повреждения труб.

Для постоянной схемы летнего водопровода, трубы размещают в земле на небольшой глубине, а на поверхность выводят водоразборные краны.

Преимущества стационарного дачного водопровода:

1. Трубы расположены под землёй и не препятствуют ходьбе, перевозке груза на тележке.
2. Монтаж летнего водопровода осуществляется один раз.
3. Подземное расположение труб служит защитой от хищения.
4. Простая подготовка системы к зиме, достаточно открыть вентиль слива и выпустить всю воду.

Недостатками стационарного летнего водопровода являются:

1. Большие материальные затраты, чем при сооружении разборного водопровода.
2. Трудоёмкий монтаж водопровода из-за необходимости копать траншеи и прокладывать трубы под уклоном.
3. Сложности с поиском и ремонтом пробоины в трубе.

Cистема капельного орошения из полипропиленовых труб

Регулярный полив — залог нормального роста и развития любых растений. Но многие из них, в первую очередь, ценные овощные культуры, пряности и цветы, особенно чувствительны к интенсивности увлажнения почвы. Вода должна подаваться к их корневой системе не единоразово, а в течение определённого периода времени. Переувлажнение в равной степени опасно, ведь ведет к подгниванию корней, формирует благоприятные условия для развития грибков и плесени. Решение проблемы становится капельное орошение. При этом совсем не обязательно приобретать сложные и дорогие поливочные системы — прекрасный инструмент для капельного полива можно сделать своими руками из полипропиленовых труб, которые продаются в любом строительном супермаркете.

Статья по теме: Как собрать водопровод на даче

Выбор труб для сезонного водопровода

Для устройства садового водопровода можно использовать материалы:

• Сталь;
• Полипропилен;
• Полиэтилен низкого давления.

Стальные трубы

Использование стальных труб при укладке дачной инженерной сети является самым нерациональным решением.

Достоинства стали:

• Прочность;
• Устойчивость к воздействию температур.

Однако, при обустройстве сезонного варианта данные плюсы не являются существенно важными. При этом минусов у подобного материала куда больше:

• Подверженность коррозии;
• Большой вес;
• Обрастание грязью и солями;
• Сложность обработки.

Трубы из полимерных материалов

Полимерные трубы являются куда более удачным вариантом для обустройства сезонного дачного водопровода.

К плюсам можно отнести следующее:

• Они легкие;
• Не ржавеют;
• Благодаря гладкости поверхности на них ничего не скапливается и не откладывается;
• Их легко перевозить даже в багажнике легкового автомобиля.

Давайте подробнее рассмотрим каждый вид пластика.

Трубы из полипропилена

Уличный водопровод из полипропиленовых патрубков беспроигрышный вариант. При этом важнейшим преимуществом ПП-труб является возможность их неразъемной стыковки довольно простым способом. Для сборки два патрубка нагревают паяльником до момента начала плавления, затем сразу соединяют их, тем самым получается довольно прочное скрепление без особых усилий. Но если вы паяете трубы впервые, то целесообразнее сначала потренироваться на ненужных кусках.

Еще одним плюсом является тот факт, что угроза протечек в подобной системе сводится к минимуму. Поэтому нет нужды волноваться за вероятные порывы и протечки при скрытом способе укладки водопровода.

Трубы из полиэтилена низкого давления

Для укладки сезонной сети из ПНД труб понадобятся только ножовка и специальный торцовочный нож конусовидной формы. Инструменты предназначены для нарезки патрубков.

Гайки на фитингах необходимо будет закручивать исключительно руками – при использовании гаечного ключа возможна перетяжка, приводящая к дальнейшим протечкам.

Металлопластиковые трубы

Металлопластиковые трубы представляют собой довольно сложную конструкцию. Первый слой – пластик. Поверх него идет клеевой слой. Следом – алюминиевый, который несет основную нагрузку. Алюминий покрыт ещё одним клеевым слоем, который, в свою очередь, защищен слоем пластика. Это действительно неплохой вариант. Трубы легкие, долговечные, не подверженные коррозии и могут выдерживать довольно сильный нажим без вреда для себя.

Схема алюминиевой водопроводной трубы

Но сложность изготовления и высокая стоимость алюминия приводят к тому, что цена на них установлена довольно высокая. Многих людей, которые готовы потратить десятки тысяч рублей, чтобы оборудовать летний водопровод на даче.
