Как сделать молниезащиту для частного дома: комплектующие и монтаж

Громоотвод своими руками

Выбираем место установки

Прежде чем непосредственно подступиться к вопросу – как сделать громоотвод на даче, следует выбрать место для его установки. Одним из вариантов может быть кровля строения. Это просто и не требует высокой опоры, достаточно 3-4 метров. Если на участке есть возвышения, превосходящие высоту крыши (высокое дерево, мачта телевизионной антенны, флюгер, труба дымохода), то разумным и удобным будет разместить молниеприемник именно там, позаботившись о его надежной фиксации

Важно учесть, чтобы дом при этом целиком попадал в защищаемый конус

Но если по каким-то соображениям названные варианты вам не подходят, то всегда есть возможность установить молниеотвод на мачте в некотором отдалении от жилья. Хотя этот метод более трудоемкий, т.к. необходима высокая крепкая мачта, и имеет нюансы:

чем дальше от строения, тем выше нужна мачта;
громоотвод не должен создавать опасность соседям.

Выбор оборудования

Поскольку настоящая статья посвящена тому, как сделать громоотвод в частном доме, то более подробно будет рассмотрен самый универсальный и бюджетный вариант – обустройство стержневого громоотвода на даче. Это в полной мере соответствует требованиям отечественных норм в сфере электробезопасности, в частности пособию к РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений», где говорится о том, что:

Все, что может понадобиться для изготовления громоотвода, можно приобрести в обычном магазине строительных товаров. Чтобы соорудить типовой стержневой громоотвод, будут нужны:

для молниеприемника: стержень из металла – стальной, медный или алюминиевый с сечением соответственно – 50, 70 или 35 квадратных миллиметров.
для токоотвода: предпочтительнее медный кабель, не менее 16 квадратных миллиметров в поперечнике;
для мачты: труба из асбоцемента (на 2-4 метра выше дома);
для заземления штыри из меди;
крепежные элементы.

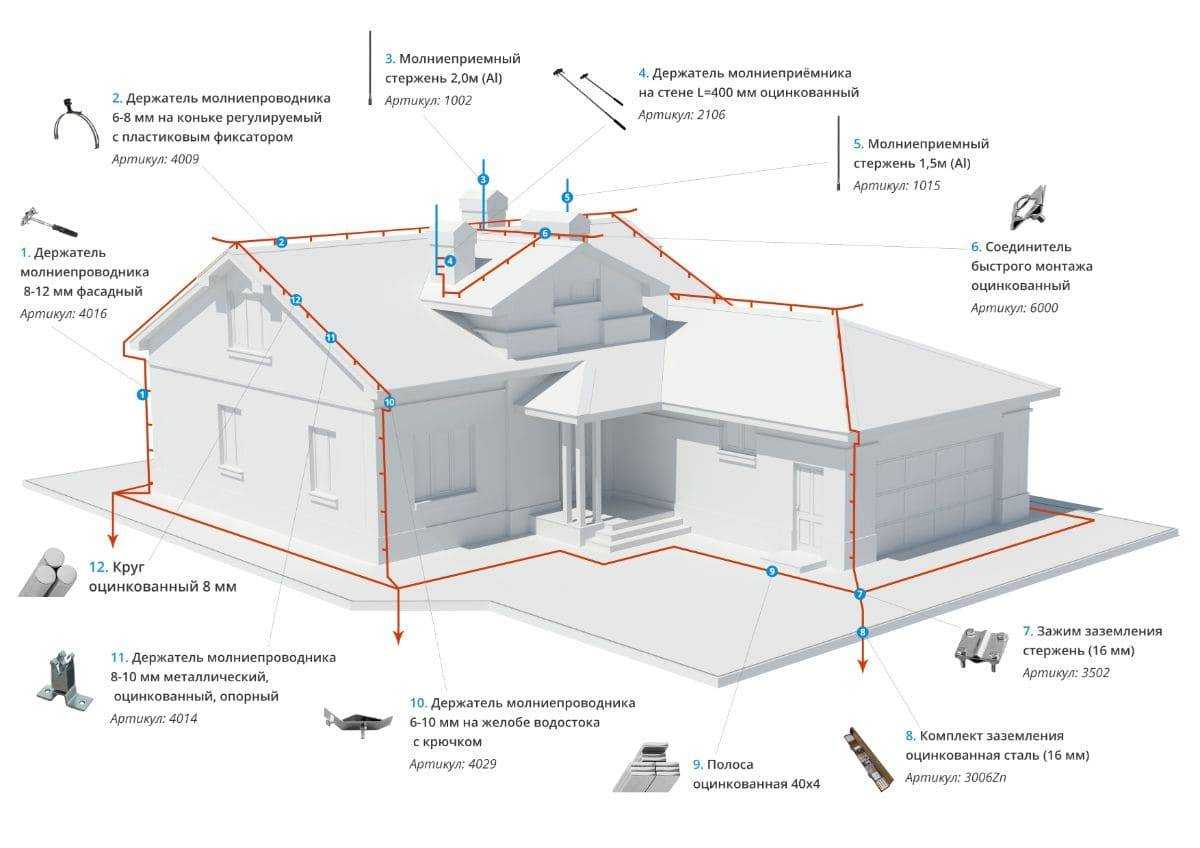

Оборудование для молниеотвода

Имея все необходимое под рукой, можно приступать к монтажу громоотвода.

Подготовка к монтажу

Выполняя громоотвод своими руками на даче, владелец дачного участка должен понимать, что вопрос надежности и безопасности конструкции полностью ложится на его плечи. А потому, уже на этапе монтажа, он должен позаботиться о безопасности. Что нужно сделать:

тщательно продумать и подготовить крепления деталей громоотвода. При отсутствии надежной фиксации, все высотные элементы могут быть снесены ветром, а значит может пострадать само строение, припаркованные вблизи авто или иметь место травмы жильцов;
дымовые каналы, выведенные выше кровли, также нуждаются в установке молниеприемников. Дымоход из керамотрубы или кирпича в процессе эксплуатации неминуемо теряет изоляционные свойства, а значит, может легко перенести заряд молнии в жилье. Нержавеющие и подобные дымоходы нуждаются в заземлении;
антенны (в том числе спутниковые) необходимо подключать к заземлению, ведь они связаны с электросетью и очень хорошо притягивают молнии.

Инструкция по изготовлению

Монтаж громоотвода

Монтаж громоотвода начинается с выкапывания ямы либо траншеи глубиной от 1-1,5 метров и длинной 3 для прокладки заземлителя. Заземлитель не должен проходить рядом с самим домом (крыльцом, стенами), а также садовыми дорожками.

Если в процессе копания в яме обнаружатся грунтовые воды, то это только плюс: влажная почва – отличный проводник, грозовой разряд будет равномерно стекать в грунт.

Далее, молниеприемник закрепляется на вершине опоры или крыши металлическими хомутами. Следующим шагом будет присоединение к уже имеющейся конструкции кабеля токоотвода, который будет проходить в трубе из асбестоцемента.

Внимание!!! Это очень важно: изолировать токоотвод от металлических элементов дачного дома. Разряд ни в коем случае не должен пойти в смежные металлические не заземленные конструкции!

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду

Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду. Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей.

Важно! Молниеприемник не должен иметь декоративного покрытия (окрашивание), ведь оно способно значительно ухудшить его проводящую функцию!

Молниезащита частного дома своими руками

Обеспечить безопасность жилого строения можно при помощи молниезащиты, сделанной своими руками. Схема молниеотвода достаточно проста, её легко сделать самостоятельно. Любая подобная система безопасности частного дома базируется на изготовлении молниеотвода из доступных строительных материалов.

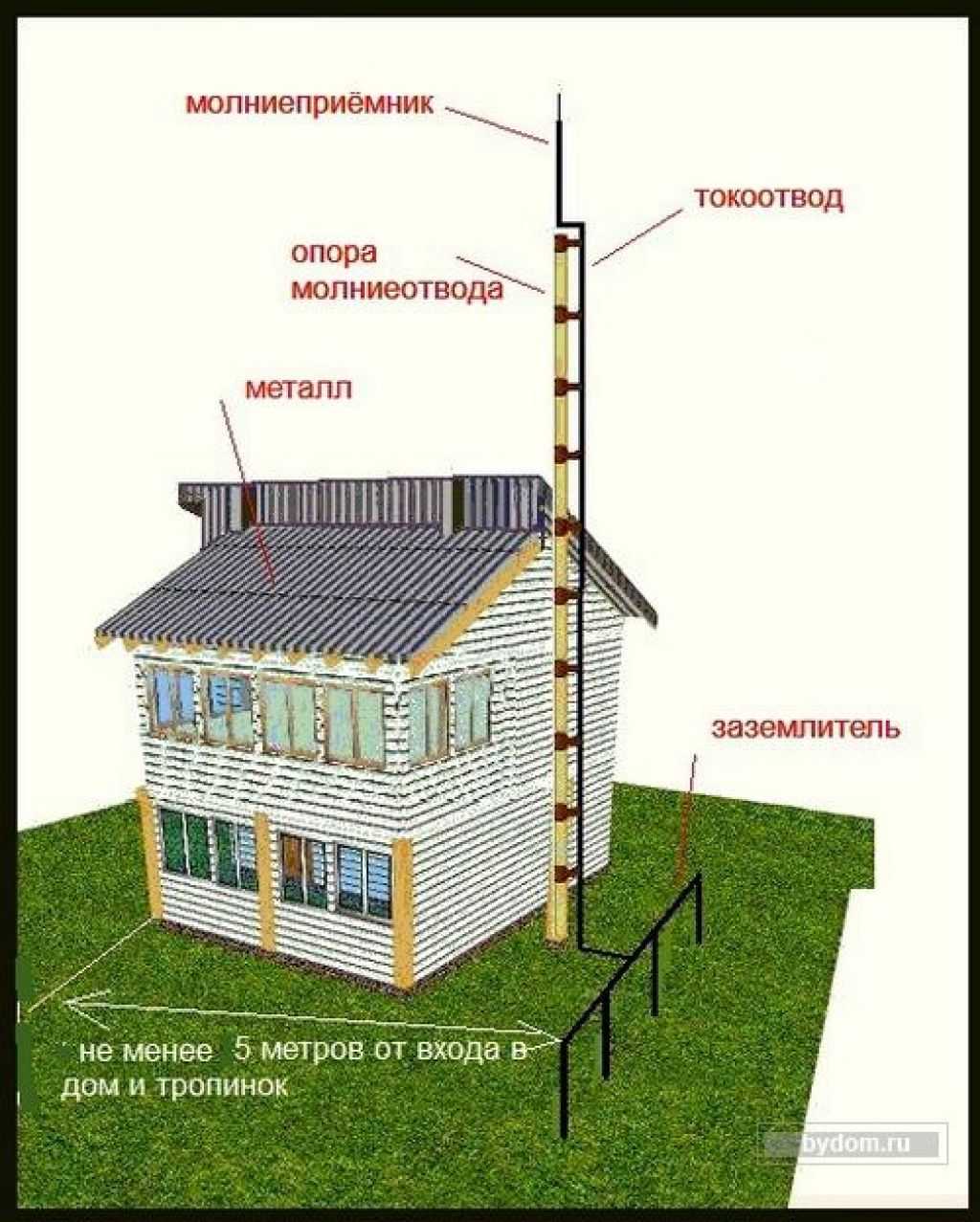

Любой молниеотвод имеет три главных составляющих, как показано схеме:

Молниеприемник.
Токоотвод.
Контур заземления.

Молниеприемники

Проводник из металла, задача которого принять на себя электрический разряд молнии, называют молниеприемником. Установка его производится на самом высоком месте кровли, при этом на крыше, имеющей сложную конструкцию, устанавливают несколько таких молниеприемников.

По своим конструктивным особенностям молниеприемники могут быть нескольких видов:

штырь из металла;
металлический трос;
металлическая сетка.

Металлический штырь

При этом способе молниезащиты дома изготавливается металлический штырь, длиной от 20 сантиметров до полутора метров. Его следует монтировать на самой высокой точке крыши частного дома.

Используемый материал – медь или оцинкованная сталь, ввиду большой устойчивости к окислению. Такой штырь может иметь любую форму. Площадь сечения не должна быть меньше 100 м2. Если штырь имеет круглую форму, то его диаметр должен быть не менее 12 миллиметров. Допускается использование полой трубы, но в таком случае её диаметр должен быть немного больше, а торец, обращённый вверх, нужно заварить. Такой способ защиты дома от молнии подойдёт для любого типа металлической кровли, в том числе и для металлочерепицы.

Металлический трос

Устройство с металлическим тросом тоже достаточно просто сделать своими руками. Вся конструкция состоит из троса и пары опор, которые можно сделать из металла. Однако в этом случае их придётся изолировать.

Вдоль конька крыши натягивают стальной трос, диаметром не менее 12 мм, и закрепляют его по краям. Трос должен находиться на высоте 1–2 метров от конька крыши.

Металлическая сетка

Молниеотвод с приёмником из металлической сетки является самым лучшим вариантом защиты для крыши из черепицы.

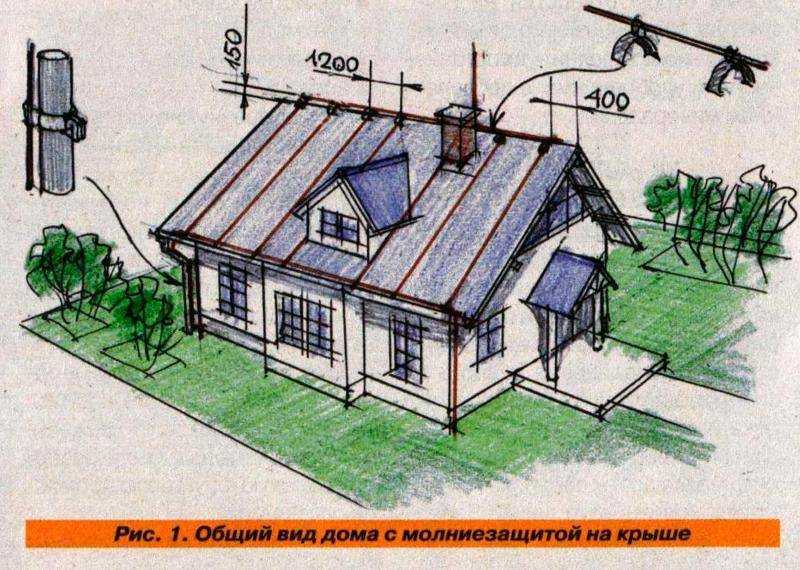

При монтаже сетки её крепят вдоль конька крыши с ответвлениями из токоотводов, имеющих надёжное заземление по всей площади кровли.

Все молниеприемники на крыше следует обязательно соединить с лестницами, водостоками и любыми другими металлическими предметами.

Когда рядом с частным домом в непосредственной близости от него растут большие и высокие деревья, то можно использовать одно из них в качестве молниеприемника. Для этого металлический штырь следует установить так, чтобы он был выше кроны дерева на полтора метра, а затем соединить его с токоотводом. Важным условием является высота дерева — оно должно быть выше дома на 10–20 см.

Создание токоотвода

Токоотвод — одна из составляющих молниеотвода, отвечающая за провод электрического разряда от молниеприемника до контура заземления. Его делают из стальной проволоки, имеющий диаметр не менее 6 мм. Один её конец приваривается к основанию молниеприемника, а второй к контуру заземления

Качеству сварки нужно уделять особое внимание, во избежание поломки в месте крепления. Сила тока, который проходит через токоотвод, может достигать 200 000 ампер

Крепить токоотвод нужно по контуру крыши и дома при помощи изоляторов на расстоянии 2–3 см от кровли и стен. Если токоотводов несколько, то расстояние между ними должно быть не менее 25 метров.

Нельзя закреплять проволоку вблизи дверей и дверных проёмов. При монтаже следует избегать резких изгибов и мест, где она может быть повреждена снегом или мусором. Токоотвод должен быть максимально коротким, а располагать его нужно в местах наибольшего риска попадания молнии: на острых выступах, краях фронтонов и т. д.

Заземление молниеотвода

Завершает любую конструкцию устройства для защиты от молнии — контур заземления. Его задача — обеспечить надёжный контакт всего устройства с землёй. Внешне конструкция выглядит как три больших электрода, которые соединены между собой и утоплены в землю.

Для сборки устройства, отвечающего за заземление, понадобится сталь сечением 80 м2 или медь сечением 50 м2. В заранее выкопанной траншее, глубиной около одного метра и шириной 3 метра, нужно вбить по краям два металлических прута из меди или стали. Затем они соединяются между собой при помощи сварки и к ним приваривается токоотвод от дома. Вся конструкция забивается до основания в землю.

При сборке устройства заземления нужно помнить, что располагать его нужно не ближе пяти метров от дверей или окон, проходов, крыльца и дорожек. Расстояние от стен дома должно быть не менее одного метра.

Устройство молниезащиты дома

Виды молниеотводов для молниезащиты дома

Одиночные молниеотводы;
Тросовые молниеотводы. Представляют собой тросы или систему тросов, натянутых между одиночными молниеприемниками. Вы всегда можете увидеть такой вид молниезащиты над любой высоковольтной линией электропередачи в виде грозозащитного троса. В бытовых условиях такой молниеотвод может быть использован для защиты целых участков. Его натягивают между мачтами по периметру земельного участка, или для защиты длинных зданий и сооружений.

Одиночный и тросовый молниеотводы

Из чего состоит система молниезащиты дома

Молниеприемник – электрод в виде тонкого, заостренного на конце стержня, устанавливаемый над защищаемым объектом;
Токоотвод – кабель, покоторому ток молнии отводится вниз к заземлению;
Заземлитель – собственно система заземления.

Молниеприемник

Самая верхняя, заостренная часть всей системы, которая первой принимает на себя удар молнии. Так же как и заземлитель, молниеприемник желательно делать из меди или сходных по своим качествам материалов.

Существует несколько способов организации молниеприемника

Можно на крыше дома, с разных его сторон и по центру, при необходимости, установить невысокие молниеприемники, высотой где-то в пол-метра – метр каждый. Затем соединить все в общую систему и замкнуть на заземлитель.

Молниеотвод

Так же на крыше деревянного дома, печной трубе или близкостоящем дереве можно установить деревянную мачту, на самом верху которой закрепить схожий с предыдущим токоприемник. А у домов с металлической кровлей может оказаться достаточным мероприятие по прямому заземлению крыши.

Причем чем выше будет находится токоприемная часть молниезащиты дома, тем больше площадь будет защищена под ним, но вместе с тем не следует устраивать чрезмерно высокий молниеотвод. При возвышении больше чем на 12-15 метров от земли его эффективность будет только снижаться.

Токоотвод

С токоотводом все проще. Здесь достаточно использовать медный или алюминиевый провод с максимальным сечением. Для его изготовления прекрасно может подойдет стандартный витой алюминиевый провод, используемый при прокладке воздушных электролиний. Такими же муфтами, клеммниками или обжимными трубками, о которых мы уже упоминали выше, он крепится к молниеприемнику, а другим концом – к заземлителю. Между ними направляется строго вертикально (чтобы соблюсти минимальное расстояние между молниеприемником и заземлителем). На стене дома или специальном шесте закрепляется, по возможности, пластиковым крепежом. Токоотвод допускается использовать изолированным от внешней среды или убирать в кабель-канал.

Молниезащита на мягкой кровле

Попадание молнии в здание вызывает разрушения, порой необратимые. В особенности риску подвержены строения на открытой загородной местности. Правильно спроектированная и установленная молниезащита на мягкой кровле надежно защитит дом от стихии. Требования к системе, а также рекомендации по устройству, описаны в инструкции РД 34.21.122-87.

Особенности молниезащиты

Различают активную и пассивную молниезащиту. Системы схожи по конструкции — молниеприемник, токоотвод, заземление — но имеют принципиальное различие в действии. Активная технология работает на опережение, провоцируя и принимая молнию, защищает определенный радиус вокруг себя. Используется молниеприемник с генератором ионов, который и притягивает разряд.

В качестве молниеприемника для пассивной защиты используются металлические стержни, трос или сетка. Система не притягивает, но отражает и нейтрализует удары, которые попадают в зону действия молниезащиты. Правильный выбор технологии зависит от особенностей и формы крыши, ландшафта местности и климатических условий в регионе.

Металлическая кровля

Установка стержневых молниеотводов — оптимальный способ защиты для металлических крыш. Активная система уместна, если необходимо защитить большой участок: установка одного аккуратного молниеприемника предпочтительна десятку металлических стержней. Металлическая кровля также может быть проводником: если обрешетка выполнена из негорючих материалов и разряд молнии не вызовет возгорания. В таком варианте токоотвод подключается непосредственно к поверхности крыши.

Черепица

Глиняная или битумная черепица является отличным изолятором. Надежный способ защиты — устройство молниеприемной металлической сетки. Для двускатных крыш укладываются две сетки, которые подключаются к разным токоотводам.

Мягкая кровля

Из пассивных способов приемлема молниеприемная сетка. Однако монтаж может повредить кровельный материал. Монтаж активной молниезащиты заключается в установке единственного молниеприемника: минимум передвижений по крыше. Именно поэтому активная система больше подходит для мягкой кровли.

Система активной молниезащиты на мягкой кровле

Принцип действия

Создается опережающий разряд, который провоцирует удар молнии. Перехваченный ток отводится в систему заземления и нейтрализуется. В зависимости от модели радиус защищенного участка составляет от 17 до 44 метров. Профессиональные системы оборудуются счетчиком удара молний, защитным кожухом и ревизионным узлом.

Преимущества активной технологии

оперативная и простая установка;
увеличенная зона защиты;
установка без риска повредить мягкую кровлю;
монтаж не зависит от особенностей поверхности;
минимум компонентов.

Особенности монтажа

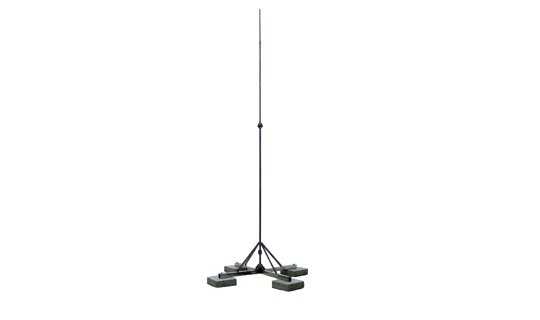

Мачты молниеотвода устанавливаются на крыше. Количество зависит от расчетной площади, для которой организуется защита, а также от формы крыши. Молниеприемник должен возвышаться минимум на 2 метра от самой высокой точки здания. Чтобы не повредить кровлю установка осуществляется на кронштейны к дымоходу или другому аналогичному сооружению на крыше.

Для каждого приемника устраивается отдельный токоотвод, который крепится по водостоку на специальных держателях. В качестве токоотвода используется алюминиевый пруток диаметром 8 мм, который подлежит обязательному заземлению. Металлоконструкции в радиусе действия защитного поля подлежат соединению между собой.

Пассивная молниезащита

Разновидности молниеприемников

Металлический штырь. Устанавливается на пересечении скатов.
Тросовая молниезащита. Стальной трос крепится вдоль конька.
Молниеприемная сетка. Устраивается стальная сетка по всей поверхности, которую необходимо защитить от молний.

Любой молниеприемник соединяется с токоотводом, который необходимо правильно заземлить. При попадании в защиту разряд направляется в землю и рассеивается.

Устройство молниезащиты

Удобно осуществлять монтаж до устройства мягкого кровельного покрытия — в таком случае исключен риск повреждений гидроизоляции. Сетка укладывается на заранее подготовленные держатели. Используется стальная катанка сечением 6 мм, предварительно выровненная специальным инструментом. Оптимальный шаг сетки — 6х6 м, но допускается увеличение до 12х12 м. Проволока поставляется цельной намоткой в бухте либо отдельными прутами по 3-6 метров. Крепление прутов выполняется быстрее, но для соединений используются дорогостоящие зажимы. Целесообразней использовать бухту, однако, увеличивается риск нанести ущерб поверхности. Монтаж молниезащиты возможен под негорючий теплоизоляционный материал или непосредственно на кровле.

Нужен ли громоотвод на крыше частного дома?

С точки зрения безопасности, громоотвод нужен всегда — даже если вероятность попадания молнии мизерная, молниезащита и заземление снизят ее еще больше. То есть хуже точно не будет. Вот только цена молниеотвода с монтажом начинается от 30 000 рублей, и далеко не каждый готов потратить эти деньги на снижение вероятности удара молнии на тысячные доли процента. Поэтому обычно отдельно говорят о ситуациях, в которых устройство молниезащиты обязательно, а отдельно — о случаях, когда установка громоотвода — всего лишь рекомендация.

Молниезащита кровли обязательно нужна:

когда дом находится в коттеджном поселке, деревне, городском частном секторе или стоит обособлено и вблизи нет высотных зданий;
при перекрытии кровли любыми видами металлических покрытий, включая профнастил и металлочерепицу;
когда дом построен на возвышенности или под ним есть грунтовые воды неглубокого залегания;
если в здании много работающей электроники или установлено мощное оборудование.

При выполнении любого из этих условий необходимость монтажа молниезащиты — не вопрос для обсуждений, поскольку риск довольно велик. И он тем выше, чем южнее построен дом: в южных регионах грозы бывают значительно чаще, чем в северных, следовательно, и вероятность попадания молнии в дом возрастает. На карте ниже хорошо видно, как количество дней с грозами при движении на юг увеличивается с несколькими очагами возле горных хребтов.

Конечно, заставить вас установить громоотвод на доме никто не может — это могут официально требовать только для общественных, многоквартирных, коммерческих и производственных зданий. Если речь идет о частном доме, молниезащиту оставляют на усмотрение владельца. Но не сделать громоотвод в частном доме в такой ситуации все равно, что не обработать огнезащитой деревянный брус для каркасного дома и сделать в нем закрытую проводку.

Совсем другое дело, когда ваш дом:

Находится в непосредственной близости от господствующей высоты: вышки сотовой связи, водонапорной башни, высотных зданий. Но учитывайте, что непосредственная близость — это не километр и даже не 500 метров. Это когда самая дальняя точка дома расположена не более чем в 1,2×h от высотного объекта, где h — его высота. То есть при высоте базовой станции в 100 м, каждый уголок вашего дома должен попадать в конус с вершиной в самой высокой точке вышки и с основанием радиусом 120 м.
Построен в лесу с высокими деревьями. Радиуса защиты от одного дерева, если это не секвойя, не хватит, чтобы перекрыть весь дом, но деревьев в лесу очень много. Иногда для лучшей защиты на вершину самого высокого дерева вблизи дома крепят громоотвод.
Расположен в районе, где грозы бывают редко. Если в числах, то это районы со средней за год продолжительностью гроз до 20 часов. На карте выше это красная и розовая зона.

Во всех этих ситуациях риск попадания молнии очень незначителен, поэтому многие владельцы домов не делают молниезащиту, полагаясь на случай. С одной стороны, вероятность действительно низкая. С другой стороны, потери, если «что-то пойдет не так» будут очень велики: даже если дом не загорится, то вся электроника, включая блоки управления котлов отопления, в нем точно сгорит. Насколько такая экономия оправдана, каждый владелец дома решает для себя сам.

Молния непредсказуема, пусть и редко, но она может ударить в здание, защищенное господствующей высотой.

Конструкция молниеотводов

В общем случае, молниезащита зданий и сооружений представляет собой комплекс из молниеприемника, токопровода и заземлителя. Молниеприемники применяются в виде стержня, сети и натянутого троса.

Стержневой молниеприемник

Конструкция стержневой системы проста. Штырь молниезащиты соединяется с помощью токоотвода с металлическими штырями в грунте, обеспечивающими заземление.

Стержни (штыри) изготавливают из оцинкованной или омедненной стали высотой от полуметра до 5-7 метров. Диаметр зависит от высоты стержня и климатического района расположения. Омедненный стержень имеет лучшую электрическую проводимость по сравнению с оцинкованной сталью.

В зависимости от конфигурации здания и его кровли на крыше устанавливаются несколько стержней. Они крепятся к коньку, фронтону, вентиляционным колодцам и прочим капитальным конструкциям.

Зона влияния молниезащиты представляет собой конус с вершиной на острие молниеотвода. Стержни располагают таким образом, чтобы зоны их действия перекрывали все здание. Для стержневых молниеприемников правило защитного конуса с 90 градусной вершиной справедливо для стержня высотой до 15 м. Чем выше молниеприемник, тем меньше угол вершины защитного конуса.

Сетевой молниеприемник

Молниеприемная сеть представляет собой оцинкованный или омедненный провод диаметром 8-10 мм, покрывающий в виде сети всю крышу здания. Обычно молниезащиту в виде сетки устанавливают на плоские кровли.

Сеть формируется за счет перпендикулярно расположенных относительно друг друга проводов с определенным шагом. При помощи держателей провода соединяются между собой и крепятся к кровле. Иногда, вместо провода используют стальную полосу.

Провод или полоса обязательно должны быть соединены с заземлением. Для соединения применяют сварку, но можно его делать специальными зажимами. Зажимы для соединения электродов заземления с проводниками часто идут в комплекте, если приобретать все детали в специализированном магазине.

Тросовый молниеприемник

Тросовые молниеприемники представляют собой стальной или алюминиевый трос, натянутый между двумя мачтами. Мачты соединены с токоотводов, а тот в свою очередь с заземлением. Представьте, что трос является коньком двускатной крыши.

Тогда область под этой виртуальной крышей будет находиться под защитой от ударов молний. Таким образом, натянув над крышей дома и прилегающей территорией несколько тросов можно обеспечить надежную молниезащиту.

Токопроводы представляют собой оцинкованные или омедненные стальные провода диаметром 10 мм, часто применяют и стальные полосы сечением 40х4 мм покрытые цинком или медью. Они соединяют молниеприемники с заземлителем.

Глубинный заземлитель

Устройство

Данный вид представляет собой несколько металлических стержней, вертикально погружённых в грунт на определенную глубину и соединённых с заземляющей шиной-контуром. Расчёт заземления и заглубления производится методом определения величины сопротивления.

Длина контура также зависит от характеристик грунта. Рекомендуется к каждому отдельному токоотводу заземляющего контура подсоединять один глубинный заземлитель длиной не менее 9 метров, прокладываемый на расстоянии не менее 1 метра от защищаемого объекта. По DIN V VDE V 0185 для категорий молниезащиты III и IV длина заземлителя должна составлять минимум 2,5 метра. Монтаж заземления производится с помощью бензо-, электро- или пневмомолотов (в зависимости от конкретного типа грунта). При оборудовании защиты в частном доме возможна установка заземляющих стержней вручную. Соединения, расположенные в земляном грунте, необходимо обезопасить от коррозии и подсоединить к шине уравнивания потенциалов.

Материалы для изготовления кольцевого контура:

Оцинкованная или нержавеющая сталь, — плоский проводник, размер 40х4 мм, — круглый проводник, диаметр 20 мм,
Оцинкованная сталь, труба, сечением 25 мм,

Важным элементом глубинного заземления является модульно-штыревая система. При этом монтаж модульных заземлителей производится штырями (стержнями), заглубленными один за другим с помощью ударного электроинструмента. В отдельных случаях в процессе установки это позволяет достигать глубины более 30 метров. Основной фактор, влияющий на глубину укладки и количество стержневых заземлителей — удельное сопротивление грунта. Профессиональный расчет заземления позволит определить все параметры системы максимально точно.

Соединение между стержнями и шиной создаётся резьбовое или безрезьбовое. Площадь, которую занимают элементы схемы при производстве работ по устройству модульно-стержневого контура, минимальна. Это позволяет производить монтаж заземления даже в подвалах строений.

Модульный принцип устройства заземления является альтернативой классической схеме. Устройство по классическому принципу основано на том, что вертикальные стержни-заземлители сравнительно небольшой длины забиваются друг за другом по прямой линии или хаотично, с учётом расстояния для снижения экранирования.

Измерение сопротивления растеканию желательно производить по мере работы, после каждого вбитого штыревого элемента. К сожалению, при самостоятельном устройстве заземлителя в загородном коттедже или на даче аппаратура для измерения сопротивления растеканию, как правило, отсутствует, и заземляющая конструкция делается «на глаз». В общем случае число вертикальных заземлителей и длина горизонтального проводника зависят от искомого результата. При этом необходимо знать удельное сопротивление грунта. Соответственно, для грунта с большим удельным сопротивлением понадобится в несколько раз больше заземлителей.

Важнейшее преимущество глубинной системы — ее доступность и простота установки. Монтаж такого контура можно осуществить самостоятельно. Заземление зданий дачного типа чаще всего делают именно таким способом. К недостаткам этого варианта можно отнести несколько меньшую, по сравнению с другими типами заземлителей, эффективность устройства при обслуживании электроустановок.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

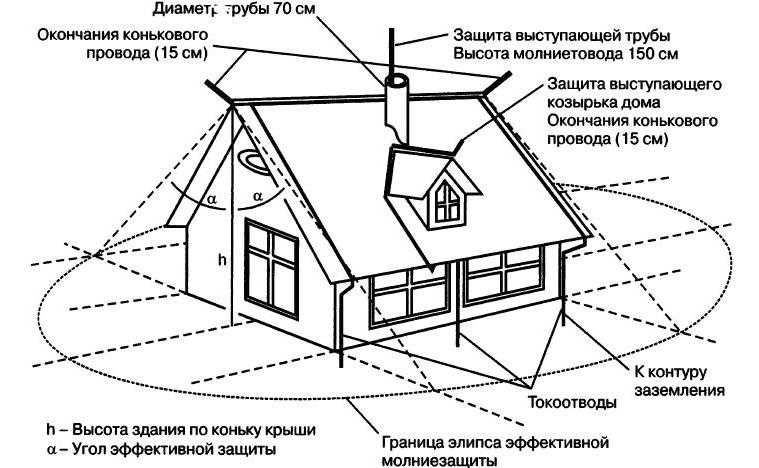

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.
