Заземление для частного дома

Применение естественного заземления

Согласно правил устройства электроустановок (ПУЭ), устройство заземления в условиях садоводческого товарищества ничем не отличается от аналогичного в условиях коттеджного поселка. Если Вы не находите никакой разницы в ситуации, рекомендуем ознакомиться с правилами обустройства заземляющего контура. Мы же попытаемся обнаружить обстоятельства, упрощающие задачу для дачника.

Приятная новость №1: если мы не пользуемся электроэнергией на даче зимой, не следует беспокоиться о том, что сопротивление заземления заметно увеличивается при замерзании грунта. Таким образом, обеспечив сопротивление 4Ом в условиях лета, нет смысла его проверять в зимний период.Если не учитывать глубину промерзания почвы, можно выполнить много заземляющих электродов, но небольшой длины. Таковое желание точно возникнет в условиях каменистой почвы.

Приятная новость №2: на дачном участке велика вероятность наличия так называемого естественного заземления, к которому нужно только подключиться. Например, это может быть:

• металлическая труба водозаборной скважины;
• металлический цельносварной водовод, уложенный в грунт;
• стальные трубы забора;
• прочие железобетонные и металлические конструкции в земле;
• армированный фундамент постройки.

Последний вариант очень удобен: надо просто приварить шину заземления к арматуре фундамента. Это возможно сделать только во время его обустройства, причем отдельные металлические элементы должны быть также соединены с помощью сварки.

Все прочие варианты естественного заземления доступны, необходимо только правильно подсоединиться и проверить сопротивление растеканию тока в земле. Последнюю операцию следует выполнить с помощью специалиста, который имеет специальный прибор. С этим человеком как раз и следует проконсультироваться: можно ли применять выбранный объект в качестве заземления.

При подключении к естественному заземлителю из стали к нему необходимо приварить болт диаметром 8-10мм. На болт следует навернуть две гайки с двумя шайбами. Между шайбами зажимают защитный проводник сечением не мене 10мм2. Если в качестве элементов заземления используется металлический забор, придется приварить болт к каждому столбу и подключить ко всем столбикам один непрерывный провод защиты.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

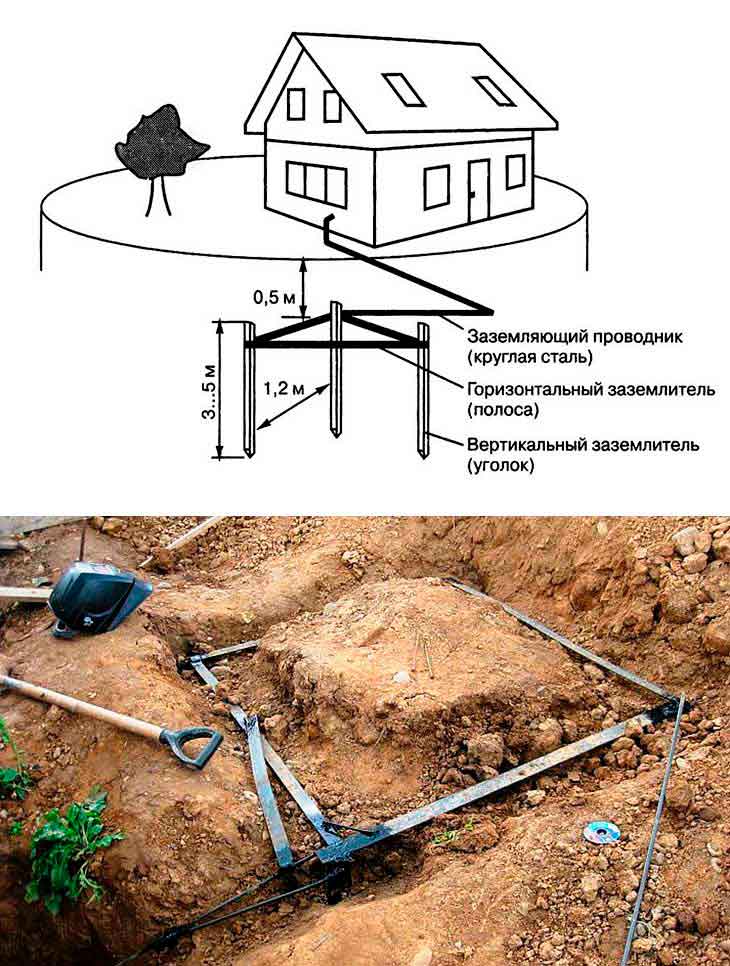

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

В качестве примера изготовления нами выбрана простейшая треугольная конструкция. Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

• он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
• грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
• качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

При глубоком расположении подходящих почвенных слоев длину угловых штырей придется увеличить, чтобы достичь нужных пластов грунта.

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции.

Все последующие действия проводятся в следующем порядке:

1. Прежде всего, по углам вбиваются вертикальные заземлители.
2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

• надежность контактов в местах сочленения элементов ЗУ;
• отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
• состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

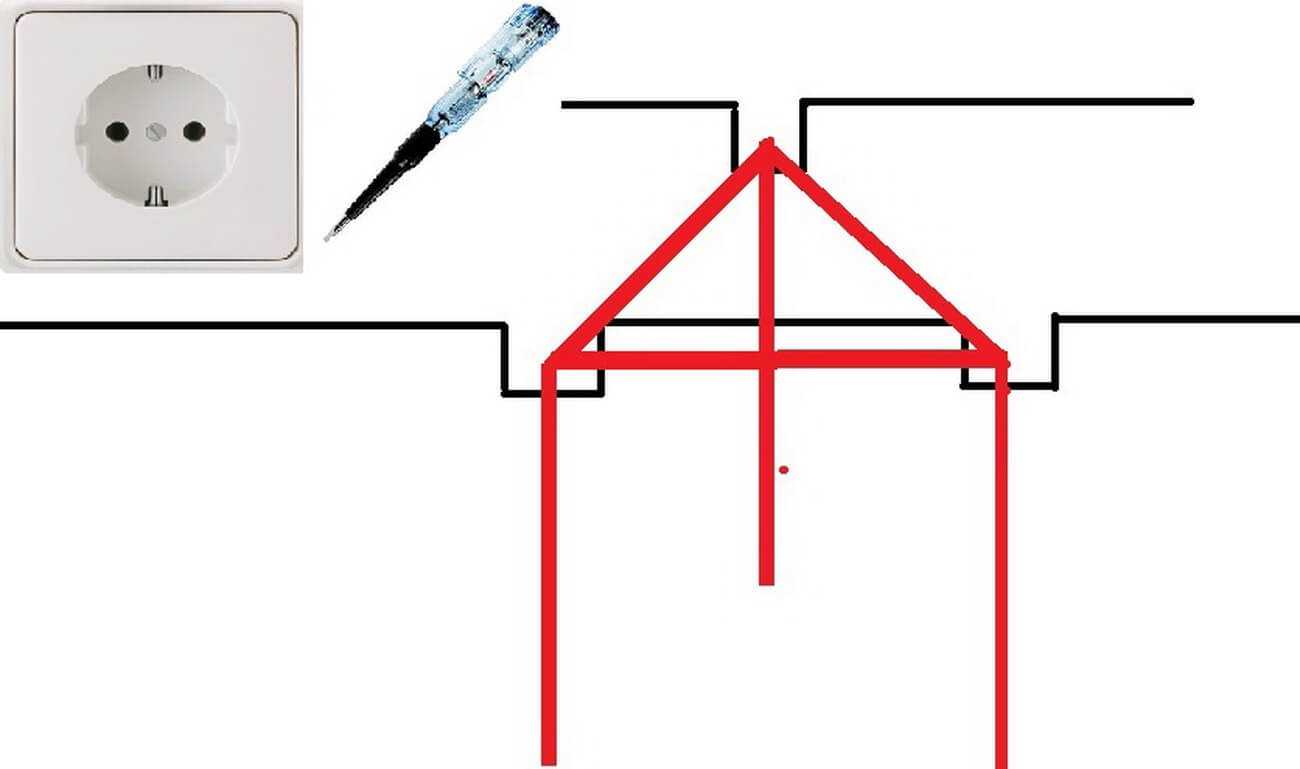

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Изготовление простейшего заземления на даче: особенности

Несмотря на то, что этот момент отнюдь не является сложным, все же расслабляться не стоит – от качества соединения двух частей заземляющего контура зависит многое, в том числе и адекватность работы заземления в целом. Говоря, что соединение частей не является сложным, имеется в виду то, что произвести его можно в три этапа.

1. Готовим мощную клемму на шине наружного контура. В принципе, о ней можно позаботиться заранее, на стадии прокладки шины. По сути, к ней нужно приварить болт диаметром 10-12мм и, как говорится, дело с концом. Как вариант, если место оконечной точки шины четко рассчитано и совпадает по уровню с установленным электрическим щитком, можно воспользоваться длинной шпилькой. Она продевается сквозь стену, по предварительно просверленному отверстию и приваривается к шине. С ответного конца шпильки накручиваются две гайки, между которыми надеваются две широкие шайбы.

2. Клеммная колодка. Здесь все намного проще – она продается в готовом виде и устанавливается на планку щитка как обыкновенный автоматический выключатель. По сути, это брусок с отверстиями, в которых провод зажимается небольшим винтом. В эти отверстия подключаются как отдельные жилы заземления, так и общая жила, соединяющая клемму с шиной наружного контура.

3. Установка соединяющей жилы. С клеммной коробкой все более или менее понятно – жила вставляется в самое широкое отверстие и крепко-накрепко зажимается винтом. С ответной частью дела обстоят не намного сложнее – кабель наматывается на болт и зажимается на шпильке двумя гайками с шайбами. По-хорошему, здесь лучше использовать специальный концевик с петлей.

Это все. Как видите, несмотря на то, что тонкости все же имеются, соединить две части заземления не очень сложно, то же самое можно сказать и о решении вопроса, как подключить заземление на даче?

В заключение скажу несколько слов об особо важном моменте – в частности, о контактах, которые должны быть крайне надежными. Это касается и сварных, и обжимных соединений

Хорошо бы каждое соединение пропаять, даже если конец провода будет зажат винтом. По-другому качественно решить вопрос, как сделать заземление на даче, не получится. Все должно быть надежно по высшему разряду – кстати, в профессиональном строительстве изготовленный контур заземления проходит проверку. Измеряют его сопротивление, но для этого нужно специальное оборудование.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм

Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Распространенные ошибки

Трудности возникают в связи со следующими моментами:

• Контур забивают не вертикально, поэтому он работает некорректно. Любой перекос влияет на проекцию.
• Стержень углубляют не полностью. Если ему что-то мешает, то лучше выбрать другое место.
• Штыри нельзя расшатывать. Если его нужно вытащить, то это делают только домкратом.
• Для заземления подходят только оцинкованные заготовки, иначе они быстро покроются ржавчиной.

При самостоятельном создании заземления следует пригласить напарника. В этом случае все работы удастся выполнить за 1 день. При соблюдении этих правил трудностей с созданием заземления не возникнет.
