Особенности разводки канализационных труб в одноэтажном частном доме

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую. Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

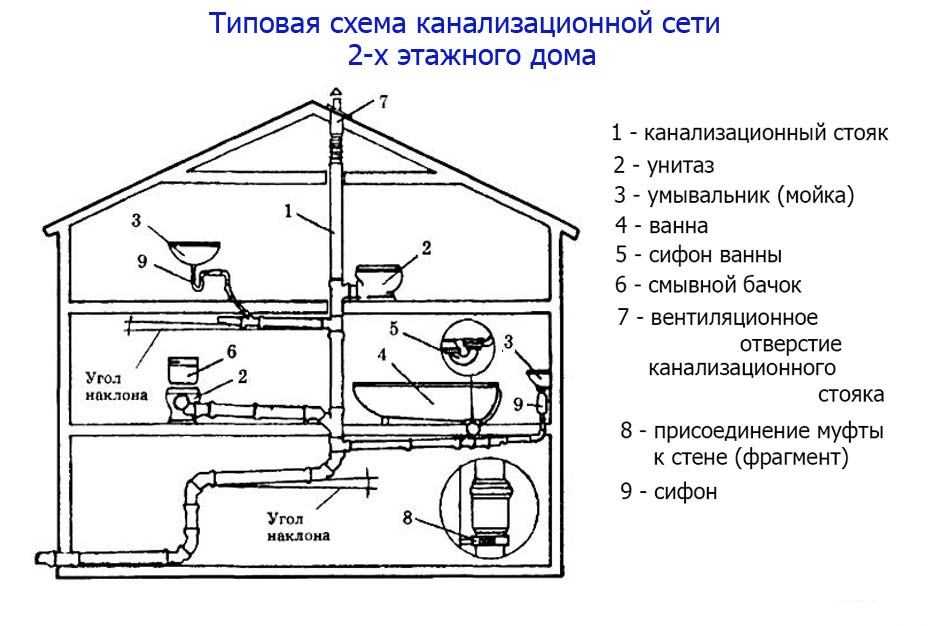

Схема внутренней канализации двухэтажного коттеджа

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

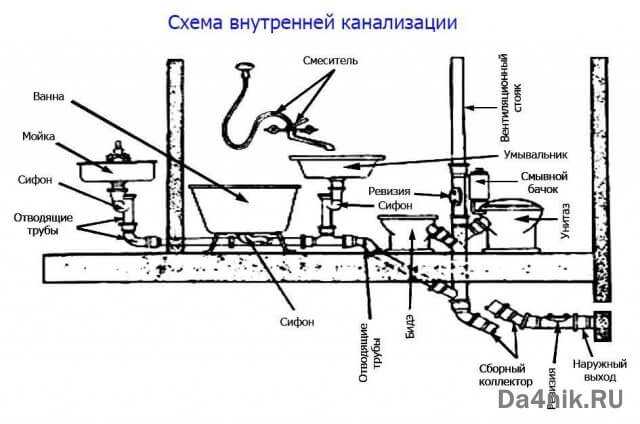

Схема устройства внутренней канализации в частном доме

Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.

Схема устройства внутренней канализации с учётом наклона труб

Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:

1. Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
2. К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
3. К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.

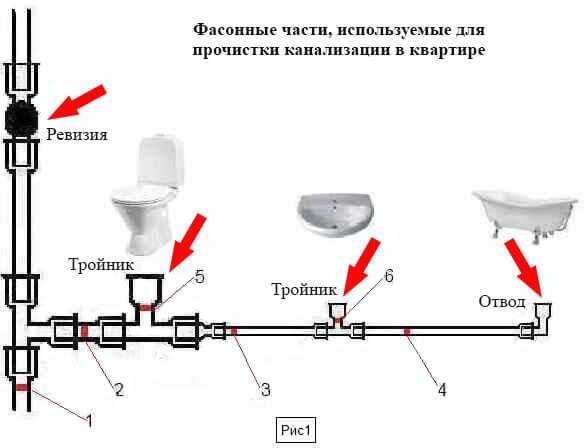

4. Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.

Специфические особенности и порядок укладки внешней канализации

Наружный канализационный выход в загородном доме предназначен для соединения выходного отверстия внутреннего стока с центральной канализацией или резервуаром септика с помощью трубопровода. Монтаж труб внешней канализации проводится с учетом ряда значимых факторов:

• климатических и погодных условий региона;
• расстояния до близлежащих природных водоемов, колодцев;
• характеристик рельефа территории строительства;
• состава и уровня промерзания грунта;
• совокупного количества сточных вод в зависимости от числа людей, проживающих в частном доме постоянно;
• доступности подъездных путей для транспорта ассенизаторов.

Проект монтажа внешней канализационной системы должен в обязательном порядке включать точку размещения вентиляции для предотвращения проникновения зловонных ароматов в помещения дачного дома. Она создается посредством фановой трубы, размещаемой на отрезке магистрали к резервуару септика от строения, или непосредственно на его крышке.

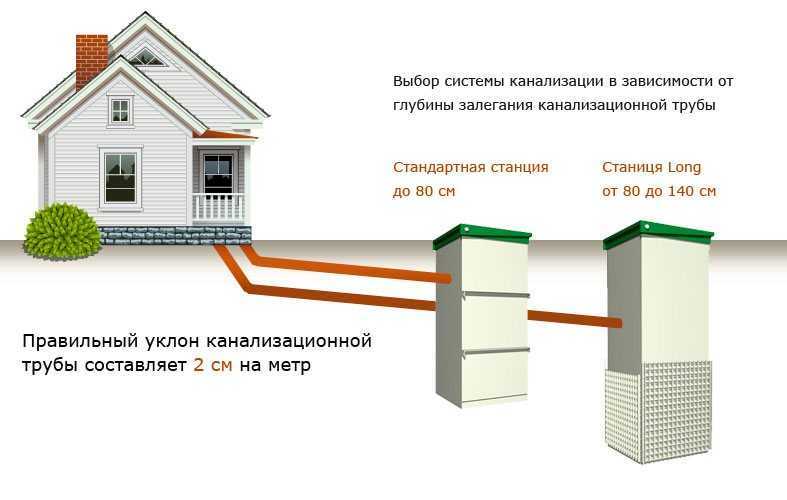

Канализация в частном доме — схема, глубина укладки канализационных

Монтаж септика выполняется на минимальном доступном уровне рельефа территории размещения, что способствует повышению качества монтажа внешней канализационной системы. Оборудовать ее нужно по прямой относительно выходной трубы внутренней канализации.

Требования к внутренней канализации

Нарушение работоспособности системы связано с несоблюдением требований, зафиксированных в СНИПе 2.04.01-85

Особое внимание уделяют следующим пунктам:

1. При монтаже пластиковых труб должен соблюдаться одинаковый угол наклона.
2. Чтобы состыковать трубопровод используют тройники. При этом нельзя укладывать крестовины с прямым углом в горизонтальном положении.
3. Чтобы изменить направление трубопровода, применяют фасонные изделия соответствующего диаметра.
4. Если в доме отсутствует склады и производственные помещения, то можно смонтировать пластиковые канализационные трубы открытым способом.
5. Специалисты должны учитывать расположение вентиляции. Расстояние от скатной крыши должно составлять 0,5 м.

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий. А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.

Так выглядит яма для септика

С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.

Градус уклона пластиковый трубы

Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.

Утрамбованная траншея

• Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
• Для соединения элементов конструкции нужно использовать герметик.
• Для поворотов трубопровода применяется плавный отвод.

Так выглядит плавный отвод трубопровода

Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

Элементы для сооружения канализации в доме

Требования к монтажу самотечной канализации

Как в частном доме сделать канализацию самотеком, тоже есть предписания СНиП.

Уклон отводящих труб сантехнических приборов делают в сторону стояка. Есть определенные соотношения между диаметром, уклоном и длиной участка между сифоном сантехнического устройства и центральным сливом.

Например, для ванны с отводящей трубой 4 см и расстоянием от слива до сифона в пределах 1,3 метра уклон 1 к 30; для унитаза (10 см, расстояние в пределах 6 метров) – 1 к 20 и т.д.

Рекомендуемое сечение труб:

• стояк внутренней канализации – минимум 11 см. Не должно быть угловых элементов 90 градусов;
• унитаз – 11 см минимум, не более, чем диаметр стояка. Соединяется со стояком напрямую;
• другие сантехнические устройства – 5 см;
• выходная труба, уличный трубопровод – 11 минимум. Сечение одинаково на всех участках.

Правила также предписывают монтаж внутри дома вентилируемого стояка и ревизионных люков. Люки размещают на поворотных участках магистрали и в точке подсоединения унитаза, расстояние между соседними не меньше 30 сантиметров, высота установки не меньше метра.

Глубина помещения наружной трубы должна быть минимум 1,1 метра от самой высокой точки. Для наружной системы используют трубы повышенной прочности с красной (оранжевой) маркировкой. В этой части системы для ремонта и чистки устраивают смотровой колодец.

Внутри дома трубы прокладывают в направлении от стояка к сантехническим устройствам, снаружи – от дома к септику. Горизонтальные участки внутренней канализации должны быть не более 10 метров.

Наружный безнапорный трубопровод прокладывают без разветвлений, соблюдая определенный уклон. Чем меньше сечение трубы, тем больше угол: 5 сантиметров – 3,5 см, 10 – 2 см, 12,5 – 1,5, 15 – 1 см.

Как вывести канализацию из частного дома? На выходной трубе устанавливают обратный клапан. В местах прохода труб через перекрытия и через фундамент устанавливают гильзы – отрезки труб с диаметром несколько больше, чем у основного трубопровода.

Гильза должна с обеих сторон выступать за перекрытие или фундаментную плиту.

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

• Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
• Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

• Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
• УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
• Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

• При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
• Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
• Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

Дистанция до здания должна давать возможность проведения монтажных и ремонтных работ, обеспечивать защиту смежных трубопроводов, при возникновении аварий, связанных с размывом грунта, размерные параметры должны обеспечивать сохранность фундаментной основы от подмывания.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

• зданий и сооружений – 3 м, при монтаже напорной канализации – 5 м;
• защитных оград предприятий, автомобильных эстакад, опор электросетей, железнодорожных путей -1,5 м;
• железных дорог шириной с колеи 1520 мм не меньше глубины траншеи до насыпной основы и края выемки – 4 м;
• рельсовых путей с колеей 750 мм – 2,8 м;
• бордюров улиц, усиленных обочин автодорог – 1,5 м;
• внешней кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор линий электрических сетей, проходящих по воздуху: – до 1 кВт (уличное освещение, контактные провода городского электротранспорта) – 1 м; – 1 – 35 кВ. – 2 м; – 35 – 110 кВ. – 3 м.

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

Рис.6 Примеры прокладки подземных инженерных коммуникаций

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 – 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

1. Почвенная полевая фильтрация
2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

5.3.4. Системы с отведением очищенных сточных вод в грунт

5.3.4.1 В случаях, когда участок строительства имеет достаточные размеры и располагается на грунтах с фильтрующими свойствами, рекомендуется применять системы с отведением сточных вод в грунт. К грунтам с фильтрующими свойствами следует относить песчаные, супесчаные и легкие суглинистые грунты с коэффициентом фильтрации не менее 0,1 м/сут. В сельской местности отведение сточных вод в поглощающий грунт может быть использовано для сезонного подпочвенного орошения сельскохозяйственных культур, выращиваемых на участке.
5.3.4.2 Отведение сточных вод в грунт рекомендуется осуществлять:
в песчаных и супесчаных грунтах — через фильтрующий колодец или через поле подземной фильтрации после предварительной очистки в септиках; при этом уровень грунтовых вод при устройстве фильтрующих колодцев должен быть не выше 3 м от поверхности земли, а при устройстве полей подземной фильтрации — не выше 1,5 м от поверхности земли;
в суглинистых грунтах — с использованием фильтрующих кассет после предварительной очистки в септиках; при этом уровень грунтовых вод должен быть не выше 1,5 м от поверхности земли.

Подбор труб и диметров

Для отвода стоков от сантехнических приборов используются трубы диаметром 5 см
. Труба от туалета должна иметь сечение 10-11 см, что поможет избежать появлению засоров.

Чтобы организовать канализационную систему в частном доме могут использоваться трубы чугунные, железобетонные или пластиковые.
Последние более приемлемы, благодаря своей прочности, долговечности, стойкости к коррозиям и гладкой поверхности.

Наружные (ПВХ)

Предназначены для наружных сетей. Они отличаются характерным оранжевым или желто-коричневым цветом. Несмотря на относительную дешевизну, эти трубы обладают достаточной прочностью, что позволяет их применение как при наружном, так и скрытом монтаже
. Для них рекомендуется соединение методом холодной сварки. Все повороты производятся с использованием фитингов и отводов.

Внутренние (полипропилен)

Для внутренних коммуникаций имеют светло-серый цвет и обладают разными техническими параметрами, зависимо от производителя и модели. Их общие особенности:

• Одно- или многослойность.
• Пенопропилен защищен алюминиевым покрытием и полимерным слоем.
• Соединение проводится сваркой или с применением специальных фитингов.

Прокладка наружной канализации обзор этапов процесса

Сама процедура прокладки канализационной сети любого типа предполагает последовательное выполнение следующего плана работ:

Выбираем канализационные трубы для укладки в землю

Пластиковые канализационные трубы

На данном этапе нужно подобрать диаметр и дину трубы. С длиной все просто – она равна расстоянию от фанового отвода до ввода в коллектор или септик. Диаметр трубы подбирают исходя из предполагаемого объема стоков. Однако на самом деле вам придется выбирать между 110 миллиметрами и 150 (160) миллиметрами. Это типовые размеры бытовых канализационных труб. Если вы планируете построить промышленную магистраль, то диаметр начнется от 400 миллиметров.

Кроме того, нужно выбрать и тип «трубного» материала. Обычно это поливинилхлорид (гладкие трубы) или полипропилен (гофрированные трубы). Изделия из ПВХ менее долговечны, но обойдутся дешевле ПП-труб.

Определяем уклон канализационной трубы

Такой уклон гарантирует течение жидкости по трубопроводу под действием гравитационных сил. То есть, система будет отводить стоки в безнапорном режиме.

Проводим земляные работы

Глубина траншеи под канализацию должна соответствовать уровню промерзания грунта. Иначе система перемерзнет в зимнее время.

Укладка канализационных труб в землю

Поэтому ввод в канализационную магистраль (отвод от фановой трубы) погружают в грунт на 1,2-1,5 метра. Глубину вывода определяют исходя из 2-сантиметрового уклона (на погонный метр трубопровода).

В итоге, на данном этапе роется траншея, дно которой уходит к точке водосбора под уклоном.  Причем ширина траншеи равняется 50-100 миллиметрам. А ее стены, после заглубления до отметки один метр, укрепляются щитами и распорками. Отобранный грунт складируют на особом участке, он пригодится за заполнения траншеи после монтажа трубопровода.

Канализационный колодец

Протяженные участки канализационной магистрали оборудуют колодцами, стенки которых укрепляют бетонными кольцами. Дно колодца совпадает с глубиной залегания траншеи или опускается ниже этой отметки (недостающую часть грунта можно подсыпать).

На этом же этапе роется котлован под септик или бункер хранения отходов. Отобранный грунт удаляют с площадки и утилизируют. Он не пригодится для подсыпки. Ведь отобранный объем заполнит конструкция септика или бункера.

Кроме того, на этом же этапе можно заняться прокладкой траншей для дренажной системы автономной канализации.

Укладка труб канализации в траншею

Прокладка канализационных труб

Монтаж трубопровода ведется мерными отрезками (по 4, 6 или 12 метров), которые соединяются в раструб. Причем на дно траншеи лучше настелить слой песка, толщиной 10-15 сантиметров, он избавит линию от возможных колебаний грунта, спровоцированных деформацией пучения.

Укладка осуществляется раструбами вверх, то есть, на пути потока первым должен быть раструб, а гладкий торец – располагается под уклоном. Поэтому сборку ведут от отвода фановой трубы по направлению к септику.

Завершив сборку, трубу засыпают крупным песком, после чего траншею заполняют отобранным грунтом, оставляя на поверхности бугорок, который «просядет» следующей весной, после того, как грунт «уляжется». Остатки грунта утилизируют.

Ввод в эксплуатацию

Перед засыпкой траншеи было бы неплохо проверить герметичность стыков и пропускную способность трубопровода. Для этого можно обернуть раструбные участки газетой и слить в унитаз несколько ведер воды.

Если на газетах нет влажных пятен – система функционирует без нарушения герметичности трубопровода. Ну а пропускную способность можно оценить, сравнив объемы «введенной» и «выведенной» жидкости. Если до выхода «добралось» то же ведро воды, то в канализации нет застоев, и у вас не будет проблем с обслуживанием системы.
