Какой должен быть уклон трубы канализации на 1 метр по снип для частного дома

Общая канализационная система для всего коттеджного посёлка

Среди преимуществ можно выделить достаточно доступную стоимость (в сравнении с установкой автономных систем очистки стоков на каждый дом), а также отсутствие необходимости проводить обслуживание непосредственно жителям дома.

То есть владельцы просто пользуются канализационной системой не задумываясь о необходимости замены каких-либо элементов, сервисном обслуживании прочем. Также среди преимуществ можно выделить экономию площади земельных участков – ведь если ставить очистные сооружения возле каждого дома – они будут не только занимать место, но и являться неотъемлемым элементом внешнего вида участка.

Среди недостатков можно выделить:

• Риски для застройщика – система проектируется на этапе планирования застройки и запускается при завершении строительства, таким образом, даже если в поселке выкуплено всего несколько домов – запускать придется всю систему.
• Абонплата за пользование – владельцы коттеджей не заморачиваются обслуживанием канализационной системы, но платят за её использование. При этом некоторые организации, обслуживающие посёлок могут пытаться компенсировать собственные риски, увеличивая квитанции проживающим, если поселок заселён не полностью.

Таким образом, с одной стороны владельцам коттеджей удобно иметь централизованную локальную систему канализации, а с другой – она может достаточно дорого обойтись в обслуживании – вам запросто впишут в квитанцию часть платежей несуществующих соседей.

Какой документ регламентирует параметры домашней канализации?

Если открыть «навскидку» несколько публикаций на эту тему, то можно заметить, что авторы чаще всего ссылаются на СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».. Казалось бы – все так оно и есть, однако, есть в этом утверждении и некоторая некорректность.

Дело в том, что указанные СНиПы были приняты в далёком 1985 году. Это вовсе не говорит о том, что они полностью устарели. Однако, за прошедшее время все же некоторые требования в строительстве изменились, и это сказалось и на содержании документов.

То есть за время действия в эти документы уже дважды вносились исправления и добавления. В первый раз они оба пересматривались 2012 году, а последняя (действующая на настоящий момент) редакция СНиП 2.04.01-85 и вовсе пришлась на 2016 год, И введена она в действие 17 июня 2017 года под собственным наименованием Свода Правил СП 30.13330.2016. В полном названии оговаривается, что и есть актуализированная редакция СНиП 2.04.01-85*.

По второму СНиП 2.04.03-85 аналогичным образов сейчас действует Свод Правил СП СП 32.13330.2012.

Наглядное подтверждение «эволюции» СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»

К чему все это говорится? Просто к тому, что некорректная  ссылка на первоисточник способна несколько дезинформировать читателя. А изменения, в том числе и в интересующем нас вопросе, имеются, причем, как по нумерации глав и статей, так и по содержанию.

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

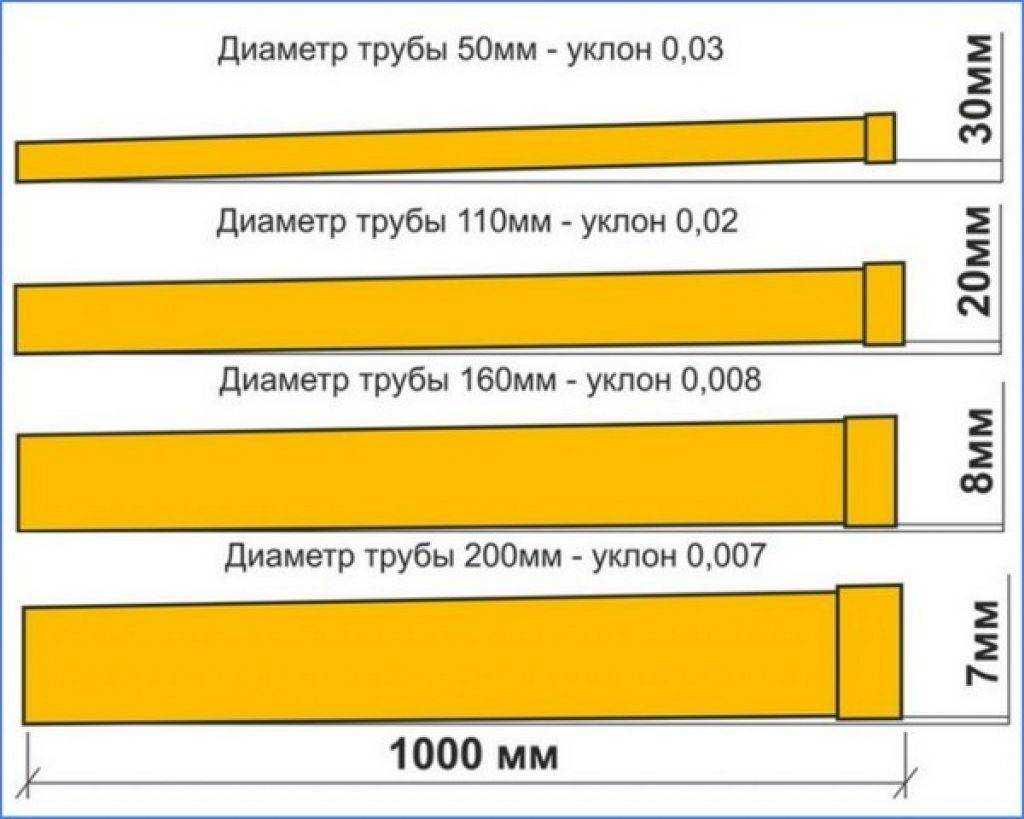

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка — при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

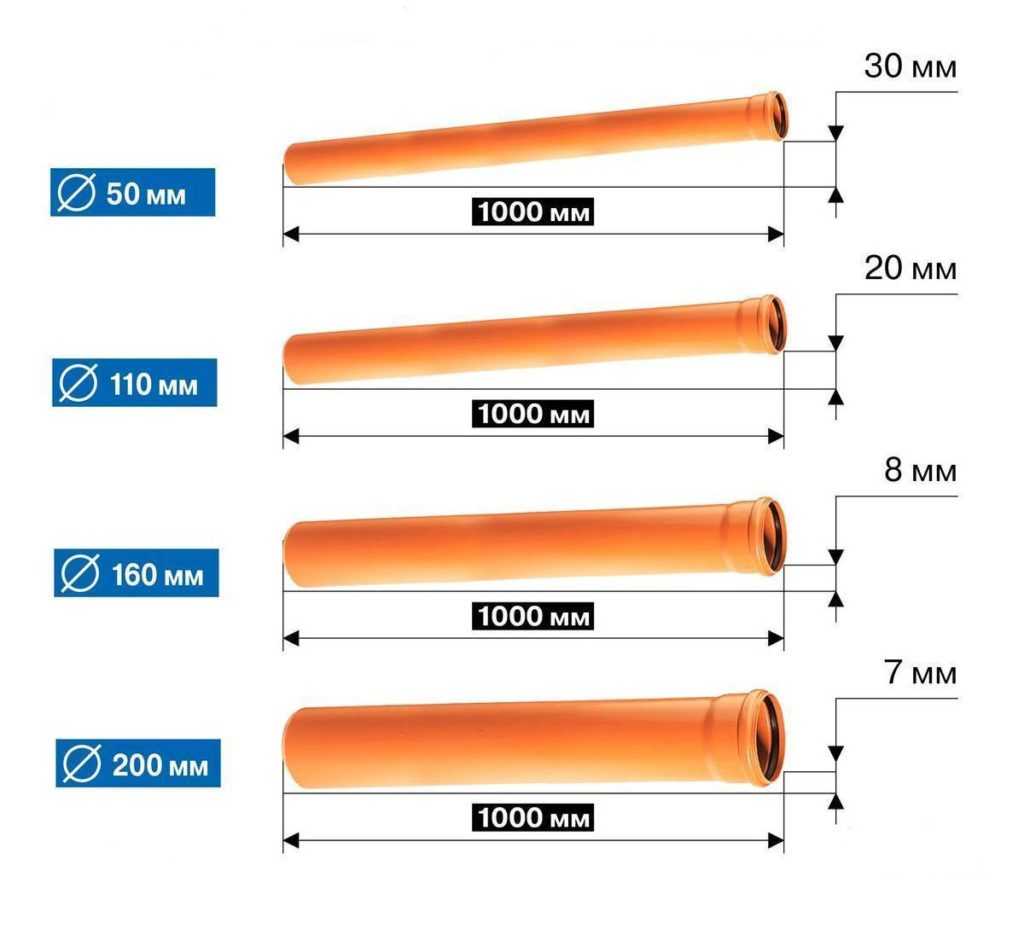

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

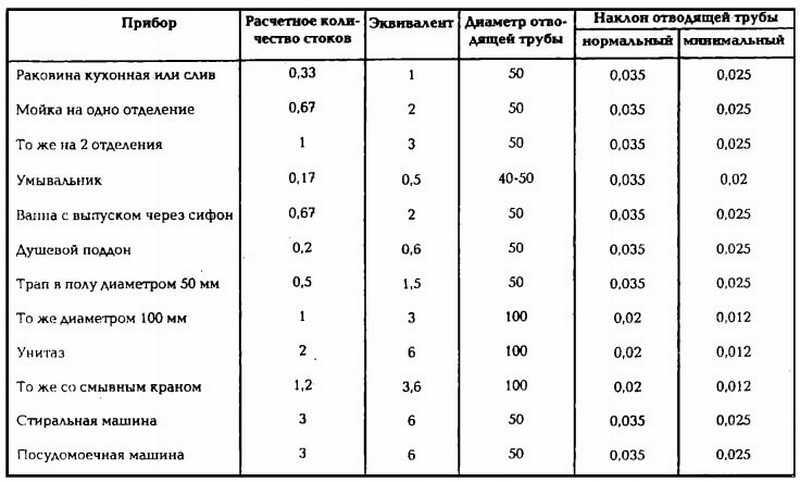

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

• если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
• для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

• для линий сечением 40-50 мм — уклон 0,03;
• для линий сечением 85-110 мм — уклон 0,02.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

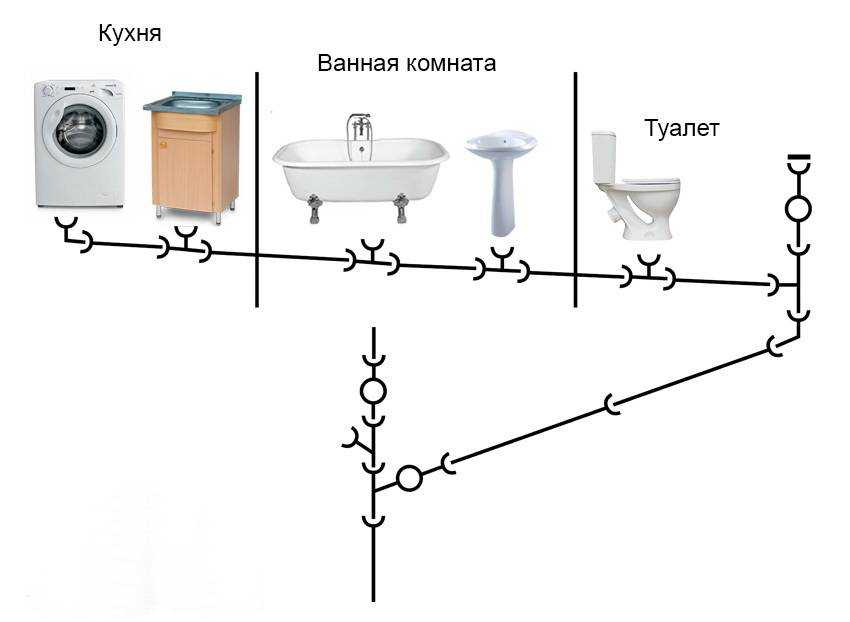

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Внутренней

Уклон для труб:

• D 40 мм – 0,035;
• D 50 мм – 0,03;
• D 80 мм – 0,2;
• D 100 мм – 0,015.

Во внутренней канализации используются трубы диаметром 40, 50, 80 мм, а диаметр 100 мм используется для общего участка в точке подключения, где сходятся линии.

Переходники с одного диаметра на другой монтируются так, чтобы составить ровную линию по самой нижней части, создавая непрерывный канал для сброса стоков. Наклоны по разные стороны от переходника устанавливаются согласно своему значению коэффициента.

Требуемый уклон формируется за счет креплений, на которые опирается труба, или за счет наклона штробы или короба, в котором будут зашиваться канализация.

Участок до 1,5 метров от слива раковины или подключения бытовой техники может прокладываться произвольным путем с сохранением обязательного наклона от стока к канализационной трубе.

Поворот к линии канализационной трубы обязательно формируется коленом или тройником с уклоном 67 градуса. Наклон отвода или верхней части колена ориентируется по маршруту в сторону стояка.

Подключение к стояку обязательно формируется крестовиной или тройником с наклоном отвода на 67(87) градусов. Желательно заменить прямоугольные тройники, которые еще можно встретить в многоквартирных домах при замене внутренней канализации.

Схема уклона тройников и поворотов канализации

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

• Диаметр подбирается исходя из среднего объема стоков.
• Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

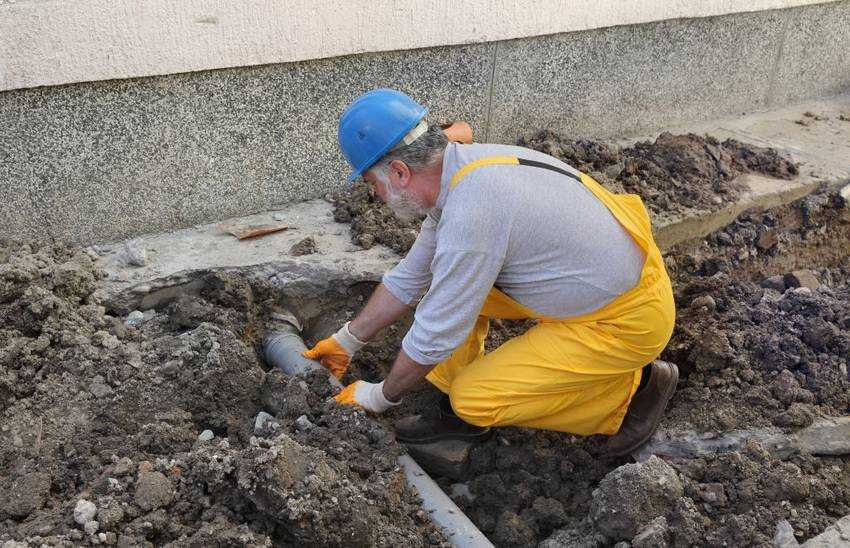

Наружная канализация частного дома

Выполнять укладку канализационных труб необходимо строго по инструкции, так как в частном доме канализация является системой самотечного типа: все отходы и жидкости самостоятельно стекают в канализационную яму под воздействием силы тяжести. К такой канализационной системе выдвигаются особые требования.

В том случае, если при прокладке труб был создан недостаточный уклон, вся жидкость будет собираться в трубе, а это приведет к быстрому засору системы. А в том случае, если обустроен слишком большой уклон, вода будет стекать быстрее, чем более тяжелые элементы, таким образом, эти элементы будут оставаться на стенах трубы. Поэтому не стоит превышать оптимальный угол наклона, если в этом нет необходимости.

Например, труба с сечением 150 мм должна быть уложена с перепадом от 0,8 см на 1 метр. В случае если укладывается труба, сечение которой 200 мм, перепад до одного метра должен начинаться с 0,6 см, но при этом стоит учитывать максимальный перепад трубы.

Определить уклон трубы можно с помощью уровня

Для оборудования наружной канализации частного дома могут быть использованы трубы из разного материала:

• Чугун;
• Асбест;
• Пластик.

Что касается глубины прокладки труб, то она полностью зависит от климата в регионе, но в среднем составляет от 50 см до 2 м. При этом не стоит забывать, что траншею необходимо копать на 15 см ниже, чем должна лежать труба, так как ширина трубы именно 15 см.

Какой документ регламентирует параметры домашней канализации?

Если открыть «навскидку» несколько публикаций на эту тему, то можно заметить, что авторы чаще всего ссылаются на СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».. Казалось бы – все так оно и есть, однако, есть в этом утверждении и некоторая некорректность.

Дело в том, что указанные СНиПы были приняты в далёком 1985 году. Это вовсе не говорит о том, что они полностью устарели. Однако, за прошедшее время все же некоторые требования в строительстве изменились, и это сказалось и на содержании документов.

То есть за время действия в эти документы уже дважды вносились исправления и добавления. В первый раз они оба пересматривались 2012 году, а последняя (действующая на настоящий момент) редакция СНиП 2.04.01-85 и вовсе пришлась на 2016 год, И введена она в действие 17 июня 2017 года под собственным наименованием Свода Правил СП 30.13330.2016. В полном названии оговаривается, что и есть актуализированная редакция СНиП 2.04.01-85*.

По второму СНиП 2.04.03-85 аналогичным образов сейчас действует Свод Правил СП СП 32.13330.2012.

Наглядное подтверждение «эволюции» СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»

К чему все это говорится? Просто к тому, что некорректная  ссылка на первоисточник способна несколько дезинформировать читателя. А изменения, в том числе и в интересующем нас вопросе, имеются, причем, как по нумерации глав и статей, так и по содержанию.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

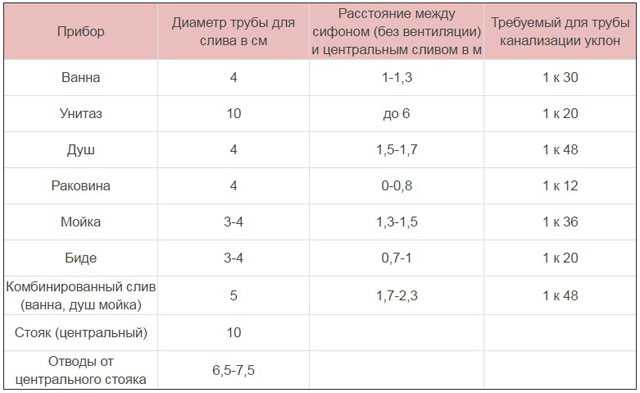

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	100	—
Унитаз	не более 6	100	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

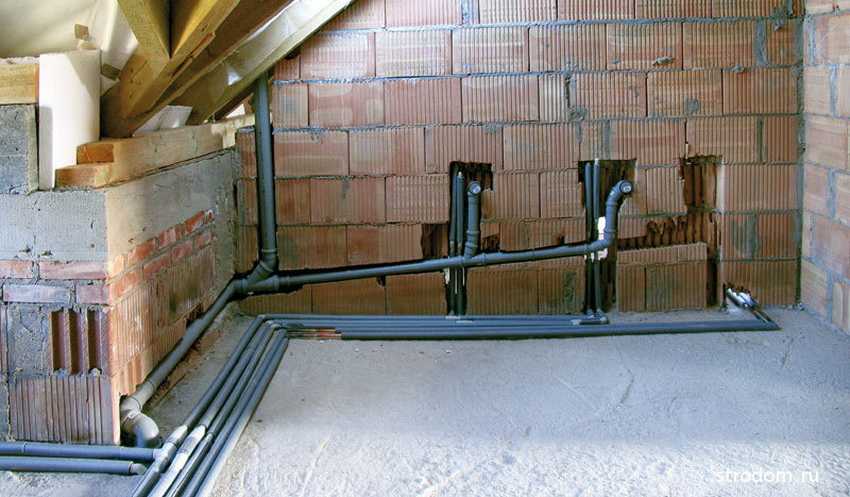

Монтаж внутренней канализации согласно всем требованиям СНиП

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

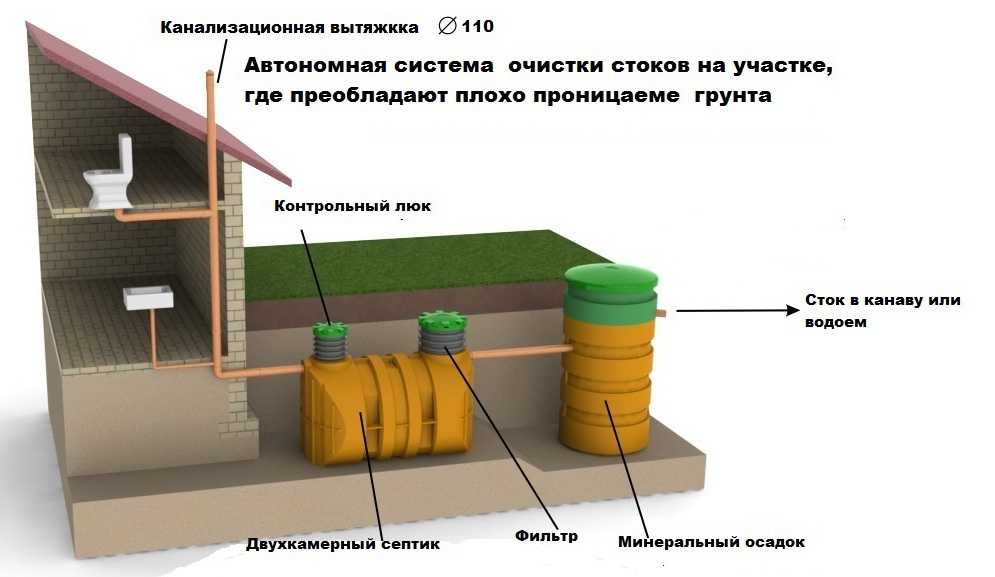

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Важность правильного расчета уклона канализации

При неверном монтаже канализации допускаются следующие ошибки:

• Слишком большой уклон. Казалось бы, чем острее угол уклона, тем быстрее вода и нечистоты попадут в определенное им место (в септик или в магистральную канализационную трубу). Однако, скорость течения воды выше, чем твердых частиц, и в этом случае отходы жизнедеятельности оседают на стенках, что приводит к засорам.
• Используются минимальные уклоны, или они отсутствуют. В таком случае вода течет слишком медленно, или вообще не уходит, система часто забивается. Недостаточная скорость течения из унитаза вызывает проблемы со смывом, неприятные запахи. В старых многоэтажных домах можно столкнуться с канализацией без уклона. Именно поэтому в таких многоэтажках часты проблемы с водоотведением.
• Контруклон, или наклон в другую сторону. Как это ни странно, но случается, что горе-монтажники выходное отверстие трубы устанавливают выше по уровню, чем входное. Это случается на участках со сложным рельефом. Последствия такой грубой ошибки очевидны – вода вверх течь не будет, и, согласно силе гравитации, останется в раковине, ванной, унитазе.

Автономная канализация для предприятия

Среди автономных канализаций для предприятия выделяют установки, обеспечивающие такие варианты очистки:

Биологическая очистка

Биологическая очистка проводится при использовании различных аэробных и анаэробных бактерий, которые участвуют в процессе распада белковых соединений. Такой механизм очистки позволяет удалить из стоков различные органические соединения, аналогичные принципы работы имеют и бытовые очистные сооружения для канализации, например станции биологической очистки БиоДека или Топас.

Биологическая очистка не относится к специфическим способам очистки сточных вод предприятий и используется исключительно в комплексной очистке, так как к промышленным стокам могут добавляться и бытовые, образующиеся на предприятиях (если предприятие не обустроено раздельной системой сбора и транспортировки промышленных и бытовых стоков).

Флотационные методы очистки

Применяются для очистки промышленных стоков от несмачиваемых веществ или нерастворенных соединений, в том числе жиров и продуктов нефтепереработки. Кроме того, при использовании специальных флотаторов в процессе очистки стоков можно удалить белки и поверхностно активные вещества, что достаточно проблематично без использования такого метода.

Химические методы очистки

Установки для химической очистки промышленного стока, как правило, оборудуются анализаторами и дозаторами реагентов. В зависимости от состава стоков подбираются вещества для окисления или инактивации вредных компонентов, что позволяет эффективно очистить сток при любом качественном и количественном составе стока.

При необходимости также используются многоступенчатые схемы очистки стоков. Сброс очищенного стока в грунт или водоёмы возможен только после установления качества очистки. Заметим, что промышленная канализация требует тщательной разработки и проектирования, в том числе в связи с возможными штрафными санкциями для предприятий при нарушении экологического законодательства.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.
