Технические характеристики и описание

В данном пункте вы сможете ознакомиться с каждой моделью в отдельности, и для себя определить, какая именно вам больше всего подходит. Итак, приступим.

Мощность пилы «Дружба – 2»

Данная модель укомплектована двигателем, который работает на бензине и двухтактным двигателем. Обладает она достаточно высокой мощностью, которая составляет около 2,2 кВт, благодаря чему вращательная скорость достигает 8700 оборотов в минуту (что в два раза меньше чем у бензопилы Урал). Именно эта особенность позволяет производить высокого уровня производительность за достаточно короткий временной диапазон.

Более того она является новинкой которая обладает высочайшим качеством и прекрасной сборкой. Сама модель имеет достаточно презентабельный вид, так как выполнена по последним современным наработкам производителя. К тому же ее владелец сможет насладиться специально разработанными возможностями, которые ранее не применялись в иных моделях. Это преимущество способствует высокой балансировке бензопилы.

Бензопила дружба 2

Если говорить о внешних наработках, то можно с полной уверенностью сказать что в эксплуатации она очень удобная, благодаря встроенной в ее дизайн рукоятке с великолепным захватом. Функциональность пилы разработана таким образом, что вы не сможете обжечься об работающий горячий двигатель, что имеет место у большинства других бензопил иных производителей, так как во время эксплуатации он самолично охлаждается.

Корпус изготовлен из высококачественного материала, на который не действует повышение температуры воздуха, а также он не меняет своих характеристик на протяжении многих лет, поэтому бензопила данной модели десятки лет будет выглядеть прекрасно. Более того абсолютно все внутренние запчасти и детали надежно спрятаны внутри инструмента, тем самым они защищены от коррозии и внешнего воздействия.

Немаловажным является так же то, что данная модель оснащена цепным механическим тормозом, основная цель которого защитить вас от случайного отброса цепи. Так как он за секунды способен остановить работу техники. Тем самым оберегая вас от несчастных случаев.

Бензопила дружба 2 м прекрасно подойдет вам для работ на дачном участке, так как с ее помощью вы с легкостью справитесь с распилкой и заготовкой дров, с сухими ветками сучками на деревьях, а также с небольшого диаметра деревьями.

Так же стоит отметить, что оснащена она амортизаторами из резины, благодаря которым максимально снижается вибрационная отдача и различные колебания. Данная модель является настоящей находкой для дачников, фермеров, людей занимающихся профессиональной деятельностью касающейся работы с пилой.

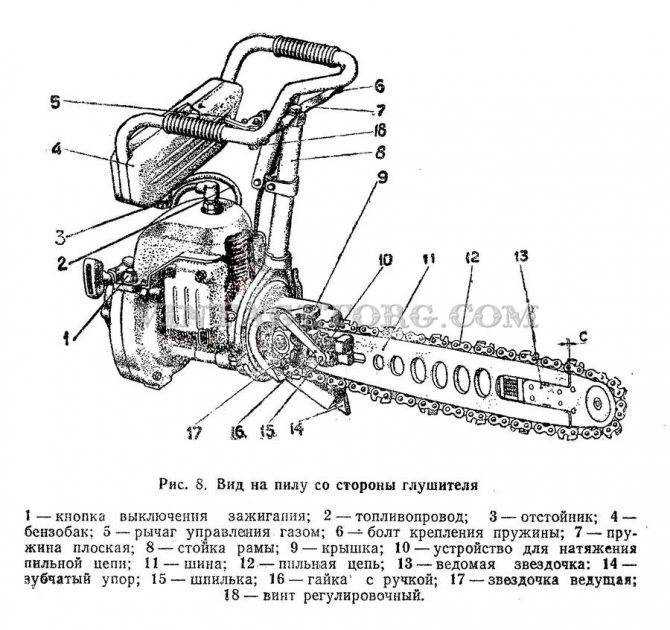

Бензопила «Дружба – 4» – инструкция по эксплуатации

Данная модель предназначена для качественного и скоростного процесса распилки деревянных материалов. Обладает такого рода бензопила усовершенствованным и новейшим современным дизайном.

Более того она достаточно мощная и при этом ее вес относительно не высокий. Так же модель располагает системой быстрого и легкого старта, системой быстрой остановки цепи и заглушения вибраций. Так же в комплекте для вас и вашей безопасности находятся очки и перчатки.

Бензопила дружба 4

Бензопила располагает великолепным весовым распределением, благодаря чему работа с ней становится настоящим удовольствием, так как она эффективна и удобна. Благодаря особенности мгновенной остановки цепи инструмент не сможет случайно поранить вас или окружающих вас людей.

Так же модель располагает своеобразным приводом, выходящим из двигателя (бензинового) с ручной системой начала работы. А благодаря антивибрационной возможности вы сможете комфортно работать с пилой.

Технические характеристики	Бензопила «Дружба – 2»	Бензопила «Дружба – 4»
Класс бензопилы	Бытовая	Бытовая
Тип двигателя	Двухтактный бензиновый	Двухтактный бензиновый
Длина шины	45 см	45 см
Рабочий объем	45 см. куб	45 см. куб
Мощность двигателя	2,1 кВт	2,6 кВт
Шаг цепи	1,5/0,325 дюйм	1,5/0,325 дюйм
Тип топлива	Бензин (А-92) + масло для двухтактных двигателей	Бензин (А-92) + масло для двухтактных двигателей
Тип запуска	Ручной	Ручной Объем топливн. бака:520 мл
Размер масляного бака	260 мл	260 мл
Объем топливного бака	550 мл	550 мл
Смазка цепи	Автоматическая	Автоматическая
Масса	4,5 кг	4,5 кг
Гарантия	12 месяцев	12 месяцев

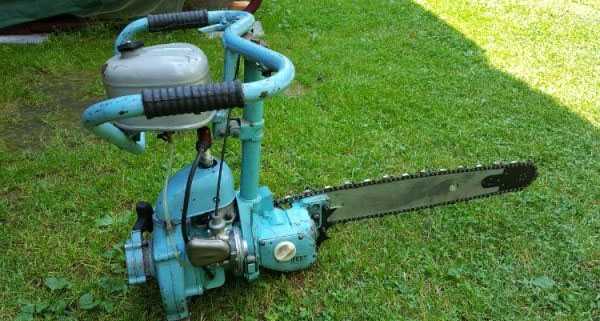

Бензопила «Дружба»

Бензиномоторная пила «Дружба»

«Дружба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.

Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.

Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с.. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел. Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.

За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:

в 50-х — 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.

до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;

в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;

в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.

Достоинства и недостатки

Бензопила «Дружба» была разработана в начале 50-х годов и к концу века уже существенно устарела. Пила имеет большой вес — 12 кг. Изначально надежность пилы была высокая (ряд пил, выпущенных в 60-е годы находятся в рабочем состоянии до сих пор), но в 90-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и ее хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обуславливают популярность «Дружбы» и в настоящее время.

К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).

В Румынии название «Дружба» стало нарицательным: в разговорном языке слово «drujba» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).

Название перешло на двуручную пилу, которая при работе ею требует согласованных действий двух человек, и за это в шутку иногда называется «Дружба-2».

В песне «Был побег на рывок» Владимира Высоцкого упоминается эта пила.

Один из первых образцов был сделан в шаражке недалеко от станции Лапшанга киевскими авиастроителями

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

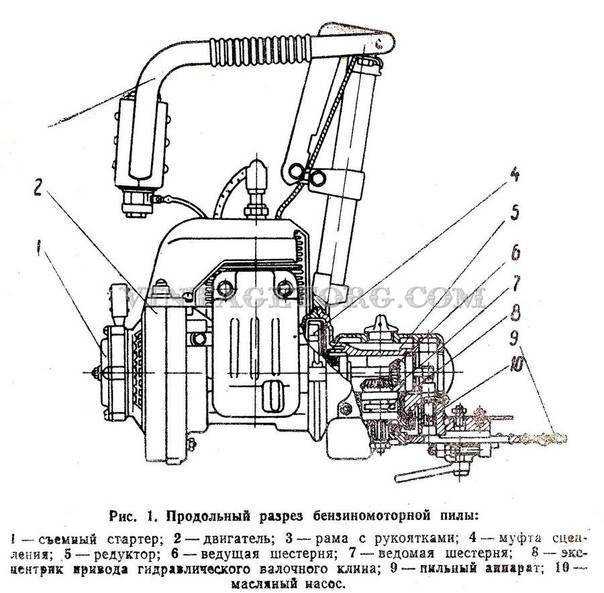

В состав бензопилы «Дружба-4М Электрон» входит:

двигатель;
редуктор;
рама;
пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
съемный стартер;
система питания;
смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

проблемы со смазочной системой;
проблемы с любыми узлами двигателя;
поломка самого двигателя;
проблемы с контактным зажиганием;
полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Инструкция по запуску пилы

В комплект каждой версии бензопилы входила специальная техническая документация или инструкция, которую очень важно изучить перед использованием. Дело в том, что пила Дружба несколько отличается от обычных инструментов в том сегменте, которые использует для бытовых нужд на любой дачном участке

Исходя из этого нужно с особым вниманием использовать этот агрегат и следовать следующим правилам эксплуатации:

Перед тем как начать работу, нужно убедиться в том, что инструмент находится в рабочем состоянии, а именно, топливный и смазочный бак заполнены до нужного объема, все уплотнения герметично закрыты, а пильная часть отрегулирована.
Затем нужно достать подсос и переключить стартовый тросик.
Принять устойчивое положение и одним резким рывком привести технику в действие.
Инструмент должен поработать на малых оборотах вхолостую, особенно, если это первый запуск. Для новой пилы нужно около 40 минут, а для последующего использования достаточно 5-10 минут.
Первый распил нужно делать аккуратно и небольшими поступательными действиями, чтобы проверить, насколько хорошо зафиксирована цепь. Если все в порядке, то можно продолжать работу.

Лучше всего, если первый запуск будет производиться в присутствии опытного человека, который уже работал такой пилой. Если такой возможности нет, то в интернете есть различные видео и фото бензопилы дружба, где наглядно производится демонстрация запуска.

Система питания двигателя

Как видно на фото, топливная система состоит из таких элементов:

Бак для заправки топлива;
Топливный фильтр, который предотвращает попадание посторонних частиц в систему;
Карбюратор;
Насос предварительной подкачки топлива.

Бензопилы с мощностью 2кВт имеют бак для топлива, который вмещает около 500мл горючего. На таком количестве бензина они могут эксплуатироваться на полной мощности около 30 минут, так как расход равняется 1,2 л/ч. Чем меньше объем бака, тем меньше времени пила отработает на одной заправке бака. Вместе с топливным баком следует заполнять и масляный бак. Туда заливается масло для смазывания пильного механизма.

Пилорама из бензопилы.

Самодельные пилорамы состоят из следующих конструктивных частей: рамы, подъемных кронштейнов, каретки с ручной лебедкой, пильного агрегата с электроприводом. Еще самодельная дисковая пилорама имеет несколько вспомогательных узлов: упоры, подвеска питающего электрического кабеля и др.

Рама — основа конструкции самодельной пилорамы. На ней расположены все узлы, как основные, так и вспомогательные. Сама рама самодельной ленточной пилорамы сварена из нескольких элементов. Во-первых, это четыре ножки, выполненные из швеллера № 8 (80x40x4,5 мм): две передних высотой 495 мм и две задних — 800-мм. Снизу к ним для увеличения площади опоры приварены «подошвы» размерами 150×150 мм из стального листа толщиной 5 мм. Ножки самодельной пилорамы попарно (передняя и задняя) связаны поперечинами из швеллера № 10 длиной по 700 мм. К стенкам последних снаружи приварены направляющие карманы (из стального 5-мм листа) для опорно-подъемных кронштейнов (стойки последних должны ходить в карманах свободно, но без больших зазоров), а изнутри в верхнем углу между стенкой и верхней полкой — по три ушка для рукояток.

Задние ножки скреплены между собой продольной связью из прямоугольной трубы 40x25x4.

Вертикальное перемещение кронштейнов (подъем бревна для отпиливания очередной доски) осуществляется с помощью канатов, наматываемых на рукоятки-вороты. В заданном положении (с минимальным интервалом 5 мм) кронштейны через отверстия в них фиксируются штырем с пружинным шплинтом.

И последняя, но, пожалуй, самая главная деталь самодельной рамы — продольная направляющая для каретки пильного механизма. Каретка самодельной пилорамы смонтирована по уровню, строго горизонтально. Направляющая выполнена из швеллера № 16. Ее длина 5400 мм, и она немного больше максимальной длины распиливаемых бревен (в данном случае 4,6 м). Направляющая смонтирована на задних (высоких) стойках рамы. Консольные концы направляющей подперты подкосами из прямоугольной трубы, которые связывают их дополнительно с задними стойками рамы. Если на направляющей будут наблюдаться прогибы — их следует устранить дополнительными стойками или подкосами.

Каретка — наиболее трудоемкий для изготовления узел самодельной пилорамы. Здесь необходимы довольно точные токарные, фрезерные, сверлильные работы (поэтому есть смысл поручить сделать ее специалистам). Каретка служит для продольного перемещения (подачи) закрепленного на ней пильного агрегата — электромотора с цепной пилой. Основные детали каретки: корпус, направляющие и ограничительные ролики, приводная лебедка.

Корпус каретки — сварная конструкция. Кожух корпуса выполнен из 5-мм стального листа, скоба и дно у него — из 3-мм, а накладки — из 2-мм листа. Отверстия в корпусе просверлены по отверстиям во фланце монтируемого на каретке электродвигателя, а размеры гнезда определены по ведущей звездочке агрегата с надетой на нее пильной цепью и необходимыми зазорами.

Изнутри в корпусе смонтированы ограничительные и направляющие ролики. По конструкции они все однотипные, только различаются длиной осей-регуляторов и наружными размерами опор. Оси — эксцентриковые, выполнены из стального прутка диаметром 28 мм. Ролики — шарикоподшипники серии 180203 (с двухсторонним уплотнением). Перемещение каретки с пильным агрегатом осуществляется лебедкой с помощью канатов, концы которых закреплены в барабане лебедки и на противоположных сторонах рамы.

Барабан является также сварным узлом. Он выточен из круглого прутка диаметром 40 мм. На него надеты и приварены три шайбы (две по концам и одна посередине), служащие ограничительными буртиками при перематывании на барабане троса с разных сторон направляющей, за счет чего и происходит перемещение каретки. Вращение барабана осуществляется рукояткой с помощью рычага.

Техника безопасности

Несомненно, важно выбрать качественную и практичную бензопилу, обладающую рядом дополнительных функций, но это первой дело, так как немаловажным является умение пользоваться ею и знать определенные правила ее эксплуатации. Ниже в данном пункте вы сможете ознакомиться со всеми нюансами правильного использования этого инструмента, дабы предотвратить несчастные случаи с вами или окружающими вас людьми

Итак, запомните что:

прежде чем начинать работу с бензопилой необходимо внимательно прочитать приложенную к инструменту инструкцию;
ни в коем случае нельзя проводить манипуляции с техникой такого рода, если вы чувствуете себя уставшим, либо принимали какие-либо лекарства, алкоголь, или просто на просто плохо себя чувствуете. Так как такой инструмент очень опасен, и работать с ним нужно с полной сосредоточенностью;
так же немаловажным является защита вашего тела при работе. Для этого одевайте специальную одежду непосредственно перед эксплуатацией пилы. Это могут быть специализированная обувь, головной убор, очки и прочие;
работа должна производиться посредством задействования обеих рук. Пила должна находиться в правильном положении.
несущая передняя дуга рядом с тормозом должна быть удержана левой рукой, а правая должна держать рукоятку, находящуюся в части управления газом. Это правило относится так же к левшам безоговорочно;
так же не забывайте, что работу нужно производить исключительно чистыми руками, на них не должно быть остатков масла либо смеси (топливной);
процесс пиления должен производиться в таком положении, чтобы ваше тело отходило чуть в сторону от пилы. Это поможет вам обезопасить себя от травмы, если вдруг произойдет обратный удар;
переносить инструмент нужно исключительно с зажатым в сторону глушителя тормозом от вас. Не лишним будет просто заглушить инструмент в тот момент, когда вам нужно перейти на иной место для работы. И запомните, что перевозить бензопилу нужно только с применением специализированных ножнов;
так же нельзя производить пиление в положении поднятых рук, то есть так чтобы пила находилась ваше ваших плеч;
при работе с пилой нужно выбирать такую поверхность, чтобы вы твердо могли на ней стоять. То есть не эксплуатируйте инструмент на лестнице или дереве, тем более, если вы не обладаете специальными навыками.
Запомните, что при работе нужно придерживаться все предписанных пунктов, о которых гласит инструкция по эксплуатации бензопилы дружба 4 и бензопилы «Дружба – 2», и тогда ваша работа будет не только практичной, но и безопасной.

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

замене топливной смеси с уменьшением количества масла;
чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

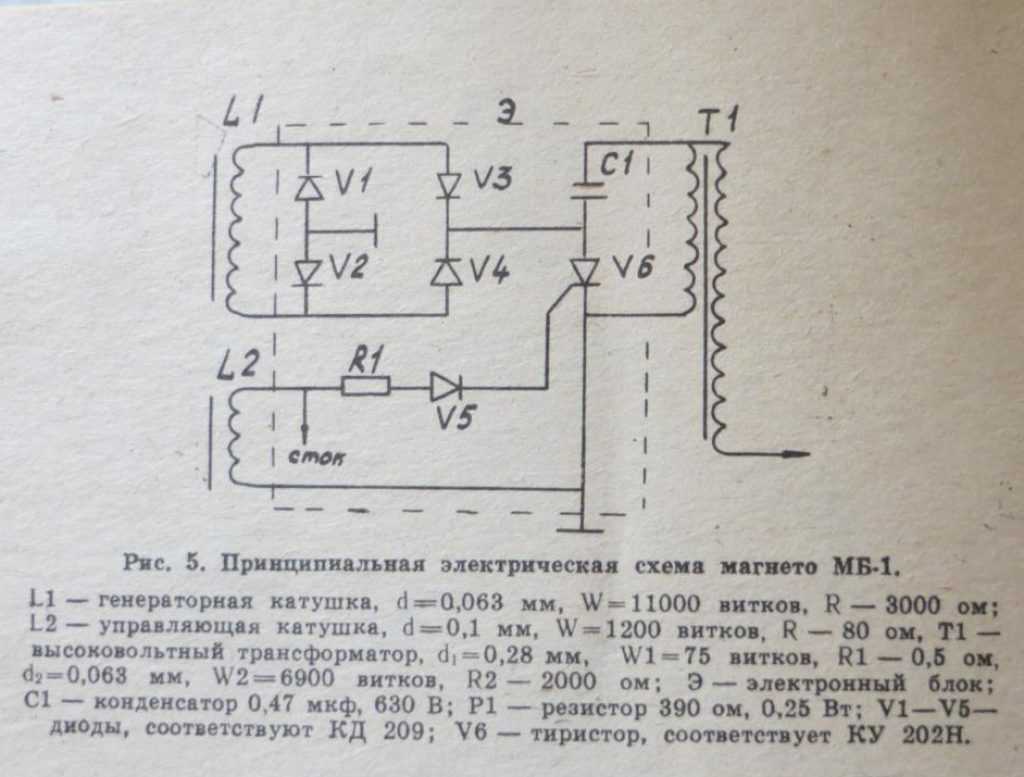

Ремонт системы зажигания

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговый алгоритм ремонта зажигания бензоинструмента Дружба 4

Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.
В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

Модели и их описание

Бензопилы «Дружба» сегодня имеют почти такую же конструкцию, как и первые модели. Доработке подверглись отдельные детали

Обратив внимание на название, вы сможете увидеть цифры, которые указывают на мощность. Например, если перед вами бензопила «Дружба 2», это указывает на то, что ее мощность равна 2 л

с.

У первых моделей ручки фиксировались на крышке вентилятора, позже их стали крепить к хомуту, соединяющему мотор и редуктор. До 80-х гг. выпускались модели с маркировкой 4 А. В них были карбюратор марки КМП-100 и контактное магнето. Впервые у этих устройств начали использовать автоматическое смазывание цепи. Позже это устройство было снято с производства, вместо него начали выпускать агрегат с электронным зажиганием под названием «4А-Электрон».

В 90-х гг. прежний карбюратор заменили на новый — КМП-100У. Пилу начали называть «Дружба-4М», дополнительно оснастили ее обновленными цепями. На основе бензопилы разрабатывалась пила «Урал», которая имела более выдающиеся характеристики

Подобную конструкцию имеет одна из последних моделей – «Дружба 5Э».Если вас заинтересовали бензопилы «Дружба», то вы должны обратить внимание на маркировку, к которой в конце может быть прибавлена буква Э или слово «Электрон». Это говорит о том, что агрегат имеет систему электронного зажигания

Ремонт и обслуживание бензопилы Дружба

Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба

Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Настройка свечи зажигания

С целью обеспечения нормальной работы двигателя, свеча зажигания должна иметь отрегулированный межэлектроный зазор и не иметь отложений смазки, шлака и нагара. Делается это для того, чтобы искра нормально проходила через нее и не пропадала, и, как следствие, мотор не глохнул во время эксплуатации.

Чтобы провести регулировку свечи, необходимо сделать следующее:

Закрутите до конца топливный винт.
Открутите его на 3 оборота.
Завинтите воздушный винт и открутите его на два полных оборота.

Переходную муфту уплотните любым герметиком или подложите жестяную полоску. Еще одной причиной отсутствия искры может быть налипание грязи на свече зажигания, в таком случае следует просто очистить ее.

Бензопила Дружба: настройка двигателя (видео)

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.

Пила Дружба-2

Дружба-2 — это бензиновая пила, механизирующая труд. В нашем примере подразумевается обычная ручная пила, рассчитанная на дружбу с ней двоих человек.

Жгучий глагол: Словарь народной фразеологии. — Зеленый век
.
В. Кузмич
.
2000
.

Смотреть что такое «Пила Дружба-2» в других словарях:

Дружба (бензопила)
— У этого термина существуют и другие значения, см. Дружба (значения) … Википедия

Валка леса
— одна из операций лесозаготовительного процесса. Заготовка деловой и дровяной древесины начинается с валки деревьев. В. л. предшествуют подготовительные работы: строятся подъездные пути лесовозной дороги, оборудуется погрузочный пункт,… … Большая советская энциклопедия

Бензопила
— Различные бензопилы Основная статья: Цепная пила Бензопила, или мотопила ручная цепная пила, снабжённая дв … Википедия

Скрябина, Ариадна Александровна
— В Википедии есть статьи о других людях с такой фамилией, см. Скрябина. Ариадна Скрябина Сарра Фиксман (Кнут) … Википедия

ЭПЧ-3
— ЭПЧ 3 специализированная цепная электромоторная пила повышенной частоты (400Гц). Цепная электропила ЭПЧ 3 была создана в начале 1960 х годов, в качестве замены электропилы ЭП К6. В отличие от предшествующей модели, ЭПЧ 3 не предназначена… … Википедия

Гури, Хаим
— Хаим Гури חיים גורי Имя при рождении: Хаим Гурфинкель Дат … Википедия

Семёнов-Прозоровский, Никита Юрьевич
— Никита Прозоровский Имя при рождении: Никита Юрьевич Семёнов Прозоровский Дата рождения: 17 октября 1955(1955 10 17) (57 лет) Гражданство … Википедия

Мотопила
— Бензопила на фоне пня эвкалипта Бензопила, или мотопила ручная цепная пила, снабжённая двигателем внутреннего сгорания. Содержание 1 Области использования 2 … Википедия

2013 год в кино
— Эта статья или часть статьи содержит информацию об ожидаемых событиях. Здесь описываются события, которые ещё не произошли. Содержа … Википедия

Даёшь молодёжь!
— логотип программы … Википедия

Книги

Затейки. Сказки. Загадки. Поговорки. Скороговорки , Народное творчество. Наша уникальная программа «Затейки», поможет вам с пользой и весельем провести незабываемые часы игры с ребёнком. Научит правильным поговоркам и пословицам о Родине и дружбе, работе и учебе.…
