Как сделать печную трубу (дымоход) из кирпича своими руками?

Как рассчитать сечение трубы из кирпича

Работа дымовой трубы из кирпича, заключается в передвижении воздуха из топочной части, к наружному выходу. Дымоход создает тягу, которая появляется от перепада температуры и давления. Размер сечения нужно рассчитать исходя из мощности нагревательного элемента и топочной части. Дымоход должен быть гладким, чтобы ничего не препятствовало движению воздуха и не собиралась копоть. Иногда, для этого в дымоход встраивают гладкую жестяную трубу.

Внутренний диаметр будет зависеть от общей длинны дымохода и мощности котла (печи). На нормальную работу влияет и количество каналов внутри печи. Если труба будет слишком длинной и сечение дымохода слишком большим, то при малой мощности печи (котла) это приведет к её остыванию или снижению тяги. Часто возникает вопрос, какие трубы обеспечивают лучшую тягу? Тяга не зависит от того из какого материала изготовлены  трубы — стальные или кирпичные.

Для камина с открытым окном растопки, соотношение сечения дымохода и окна будет 1 к 10 (сечении трубы на площадь окна растопки). Это применимо ко всем формам трубы.

В печке с закрытой системой соотношение сечения будет 1 к 1,5

Схема расчета отверстия:

Высота в метрах	5	6	7	8	9	10	11
Сечение трубы		Соотношение сечения к площади окна растопки в %
Круг	11,2	10,2	10	9,5	9,1	8,7	8,9
Квадрат	12,4	11,6	11	10,5	10,1	9,7	9,4
Прямоугольник	13,2	12,3	11,7	11,2	10,6	10,2	9,8

Для примера: При размере окна топки 600 на 700 мм, общий размер составит 0,42 м. кв. Для квадратного сечения трубы, при высотке дымохода 6 метров, лучшим будет 11,6 процента. Теперь 0,42 умножаем на 0,116, получаем 0,0787 м. кв. Сечение для трубы нужно учитывать исходя из высоты трубы. Семиметровая труба в бане, высотой два метра, будет выглядеть не эстетично.

Кладка дымоотвода из кирпича своими руками

Чтобы построить дымоход из кирпича для котла или печи необходимо вначале осуществить кладку. Для этого нужно выложить фундамент или бетонные плиты, которые удержат вес нелегкой конструкции. Выполняется фундамент обычным крепким раствором, в состав которого входит цемент, песок и иногда известь.

После исполнения фундамента своими руками можно приступать к кладке, осуществляется она в прямоугольной форме, при строении используется метод кладки в полкирпича

Главное, на что нужно обращать внимание – качество раствора и кирпича, а также ширину исполняемой кладки дымоотвода для печи или котла

Как осуществить выбор дымоотводной конструкции на даче или в доме

Правила выбора дымоотвода:

• Температура отходящих газов должна соответствовать обычной температуре во время номинальной работы;
• Давление газов внутри дымоотвода. Одни конструкции могут иметь расчет на работы с обычной тягой, а другие – работают с надувом, когда тяга исполняется принудительно. В продаже имеются и универсальные конструкции;
• Сбор конденсата в дымоотводе печки. Определенные модели работают только в сухом состоянии, а другие имеют дополнительные емкости для сбора жидкости и могут работать при влажных стенах;
• Стойкость к коррозии. Существует дымоход трех типов стойкости к коррозии, при определенной нагрузке покупатель избирает тот, который необходим в определенном случае;
• Расстояние до конструкции горения.

Производители котлов в документах прописывают минимальный размер дымоотвода для изготавливаемого оборудования. Перед тем, как будет выбран дымоотвод стоит приобрести само отопительное сооружение.

Устройство фундамента дымохода

Строительство ствола дымовой трубы

Кирпичная дымовая труба. Каналы, выложенные из кирпича, имеющие минимальный размер, обязаны иметь размеры 14×14 см, тем самым составляя ½×½ кирпича, со швами. В зависимости от эффективной высоты и назначения каналов, также строятся дымовые трубы большего сечения, например, 14×20 см (1/2×3/4 кирпича со швами), 20×27 см (3/4×1 кирпич со швами), 20×20 см. Лучше всего придать им форму прямоугольника или квадрата, имея соотношение сторон 2:3. Обычно раствор для кладки кирпичного канала берут такой же, как и для строительства несущих стен дома. Кладка обычно ведется по методу обычной перевязки швов, где применяется переменная укладка ложковых и тычковых рядов.

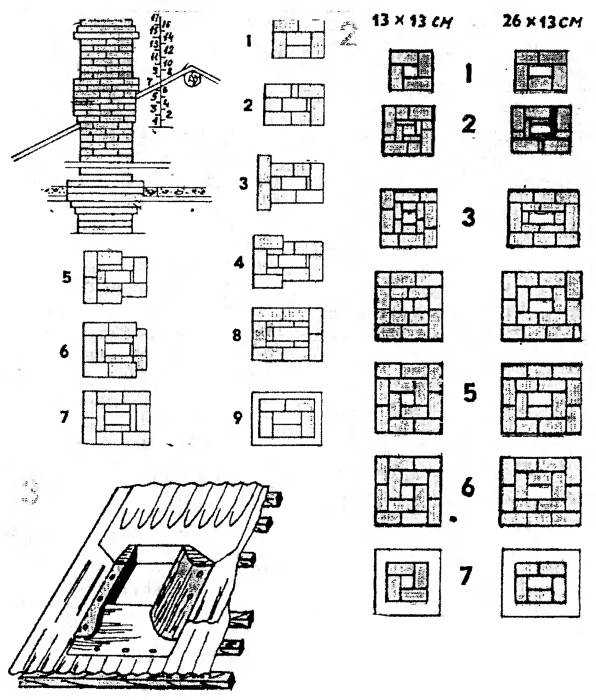

Устройство традиционного кирпичного дымохода.

Кладка должна выполняться таким образом, чтобы поверхность каналов в трубе дымохода была без выступов, впадин (швы заподлицо со стеной) и была гладкой. По этой причине лучше всего строить их, используя стальные или деревянные шаблоны

Метод довольно прост: шаблон осторожно поднимают за ручки вверх по мере возведения кладки, дабы обеспечить гладкость стенок каналов и точные размеры. В случаях, когда кирпичная дымовая труба строится с вертикальным отклонением (с относом), каналы изнутри выкладывают кирпичом перпендикулярно линии относа

С внешней стороны дымоходные стволы следует оштукатурить или расшить на всю высоту, кроме областей, которые проходят через огнестойкие перекрытия (железобетонные, например). Не стоит штукатурить внутреннюю поверхность дымовых каналов, потому что химические реакции, происходящие между веществами, составляющими штукатурный раствор, и продуктами сгорания серьезно способствуют довольно быстрому разрушению кирпичного состава дымовой трубы. Кладка перегородок между каналами обязана быть толщиной не меньше половины кирпича (12 см). Лицевая сторона внутренней стены должна иметь такую же толщину.

В случае если каналы дымовой кирпичной трубы возводятся в наружной стене дома или если эти каналы проходят через неотапливаемый чердак, тогда наружные стенки дымовой трубы необходимо сделать толщиной в 1 кирпич (25 см) или утеплить дополнительными средствами. Можно использовать для этого, к примеру, минеральную вату, уложив ее 5-сантиметровым слоем. В большинстве случаев также рекомендуется группировать газоотводящие и дымовые каналы вместе с вентиляционными. Это значительно уменьшит потерю тепла в дымоходе и также обеспечит лучшую тягу. В процессе возведения каналов отклонения не должны быть больше 1 см в сторону превышения и не более 5 мм в сторону уменьшения.

Дымоходные системы являются наиболее современной технологией устройства дымовой трубы.

Высота дымохода должна составлять не более, чем на 50 сантиметров выше самой высокой точки крыши.

Они представляют собой комплекс пустотелых модульных блоков из легкого бетона, внутри которых монтируют утепленную минеральной ватой керамическую трубу. Такие системы имеют несколько вариантов диаметров дымовых труб (диаметр от 14 до 60 см) и практически используются с любым доступным отопительным оборудованием: печами, каминами, котлами (на жидком, газообразном и твердом топливе). Такие системы также дают возможность с помощью специальных комбинированных модульных элементов группировать в кирпичной дымовой трубе газоотводящие, вентиляционные и дымовые каналы.

Сопряжение со стеной. В наши дни дымовые трубы традиционной компоновки часто строятся рядом со стенами, выложенными не из кирпича, а, например, из керамзитобетонных пустотелых или керамических поризованных блоков или ячеистого бетона. В таких случаях необходимо соединить конструкции стены и дымовой трубы с помощью проволоки диаметром 6 мм или анкеров из полосовой стали 1,5×20 мм. Подобные соединения также выкладывают в каждом втором ряду кирпичей, однако, учитывая немалые размеры современных стеновых материалов, в последнее время кладка анкеров выполняется в каждый ряд стены. Кроме того, они должны заводиться в кладку стены и дымовой трубы минимум на 20-сантиметровую глубину.

Проводка дымовой трубы через перекрытия. В случае если кирпичная дымовая труба стоит отдельно и является самонесущей конструкцией, между перекрытием и ней обязан быть компенсационный шов. Если же кирпичная дымовая труба являет собой фрагмент несущей стены, можно возвести опирающиеся на нее балки перекрытия (толщина стены при этом составляет полкирпича), но при условии, что перед этим будут произведены статические расчеты.

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

• В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
• Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
• Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
• Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
• Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
• Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
• Устанавливаем люк для чистки трубы.
• Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
• Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
• Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
• Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
•  Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
• Подходя к кровле здания, снова переходим на цементный раствор.

После выхода на кровлю снова используем цементный раствор

Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.

Выход дымохода через кровлю

Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.

Установка дефлектора заканчивает монтаж

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла,  и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть  ваш дом всегда будет теплым и безопасным.

Все о дымоходной трубе

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м. Ни на каком участке дымоходной трубы преград быть не должно

Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист. Оптимальный вариант – когда сечение трубы представляет собой круг

Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Как построить дымоход — советы по каменной кладке

Дымоходы из каменной кладки обычно являются самой тяжелой частью дома и изготавливаются из негорючих материалов, таких как кирпич, камни или бетонные блоки.

Поэтому фундамент должен быть достаточно прочным, чтобы выдержать вес дымохода без оседания, и его необходимо устанавливать на хорошо уплотненную почву.

• Фундаменты должны выходить не менее чем на 6 дюймов за все четыре края дымохода.
• Для одноэтажных домов фундамент должен быть толщиной 8 дюймов.
• Для двухэтажных домов толщина фундамента должна составлять 12 дюймов.
• Каменные дымоходы следует облицовывать дымовой плиткой, которая выдерживает резкие перепады температур, не трескается, но имеет гладкую сторону, что облегчает чистку дымохода. Используйте дымовую плитку толщиной не менее 5/8 дюйма.

Необходимо, чтобы между дымоходом из кирпича и любыми горючими материалами, к которым относятся деревянные каркасы, потолки и пол, со всех четырех сторон оставалось пространство не менее 2 дюймов. Заполните это пространство негорючим материалом, например, металлическим листом.

Толщина стен в жилых домах для кладки дымоходов должна быть не менее 4 дюймов.

Чистка дымохода

Со временем на внутренних стенках дымохода скапливается сажа, смола и прочие отходы сжигаемых материалов. Из-за этого уменьшается внутреннее сечение трубы и нарушается нормальная тяга. Отсутствие тяги или ее обратный ход крайне опасны для человеческого здоровья и даже жизни, так как могут привести к отравлению угарным газом. Более того, скопившиеся отходы могут воспламениться и спровоцировать пожар.

Чтобы избегнуть негативных последствий, нужно время от времени прочищать дымоход.

Для этого применяется 2 метода:

1. Механический: с помощью щеток или скребков на наращиваемых ручках либо путем пропускания тяжелой гири сверху дымохода до самого низа, которая своим весом будет сбивать затвердевшие наросты.
2. Химический: с обычным топливом в печь кладут специальное средство (продается в хозяйственных магазинах), которое при горении выделяет газ, способствующий отслоению накопившейся сажи. Такая очистка займет несколько дней при сильном засорении (а в запущенных случаях и не справится), поэтому этот метод лучше использовать в качестве профилактики.

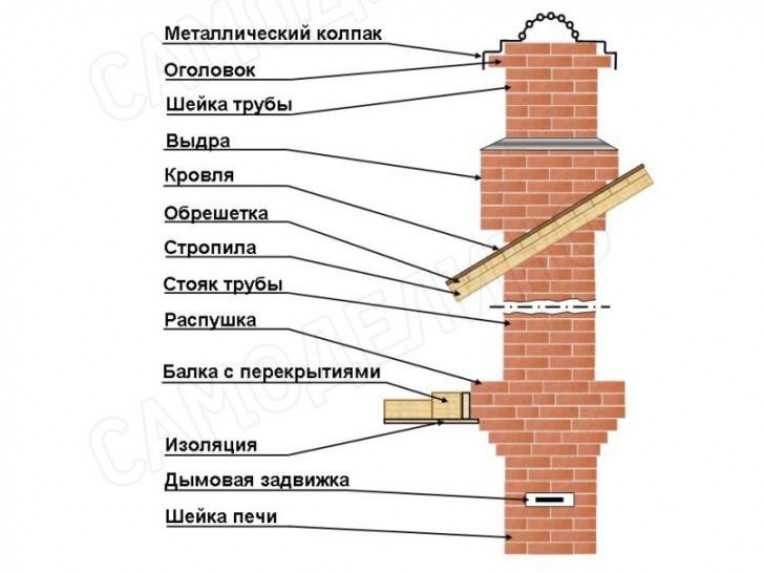

Конструкция дымовой трубы

1. — металлический колпак, часто именуемый «зонтом». Очертания это приспособление может иметь самое разнообразное, то оно всегда выполняет функцию защиты очага от проникновения внутрь осадков и ветра,
2. — оголовок дымовой трубы представляет устройство, состоящее из выступающих наружу кирпичей, выполненных для защиты шейки трубы от дождя и снега. Осадки будут стекать по колпаку. Зонт фиксируется также на выступающей части оголовка,
3. — шейка дымовой трубы,
4. — тщательно гидроизолированная наклонная поверхность выдры, которая применяется для отведения воды, попавшей на шейку трубы,
5. — выдра характеризуется стенками, которые намного толще, чем сама шейка трубы. Выдра устанавливается в месте проведения дымохода через потолочное перекрытие и крышу. Так как выдра имеет толстые стенки, она защитит кровли от перегревания,
6. — кровельный материал,
7. — обрешетка стропил,
8. — стропила,
9. — стояк трубы в районе чердака.
10. — распушка начинается под потолком здания, проходит через чердак и заканчивается на одной прямой с балками перекрытия дома. Этот обязательный элемент дымовой трубы также характеризуется толстыми стенками, что позволяет предотвратить перегревание и опасное возгорание деревянных балок. В некоторых случаях вместо распушки используется металлический ящик, устраиваемый вокруг дымовой трубы. Внутрь такого ящика насыпают засыпку из гравия, керамзита либо вермикулита. Рекомендуемая толщина прослойки варьирует от десяти до пятнадцати сантиметров.
11. — балки перекрытия,
12. — изоляция, в качестве ее используется асбест. Это самый надежный материал, который поможет защитить деревянные конструкции от соприкосновения со стенками дымохода, — дымовая задвижка, отвечающая за регуляцию тяги и осуществление полноценного процесса горения топлива,
13. — шейка дымовой трубы, начинающаяся на самой верхней части очага (перекрыше).

Основные параметры дымоходов

Задачей дымоходной системы является отведение продуктов сгорания топлива из топочной камеры за пределы помещения и создание тяги для поддержания процесса горения.

Исходя из функций, выдвигаются и соответствующие требования к конструкции:

обеспечение пожарной безопасности

Особое внимание уделяется безопасным расстояниям до стен помещения и участкам прохода через перекрытия и перегородки;
правильный выбор высоты трубы. Она обеспечивает необходимую тягу и безопасный вывод продуктов горения

Минимально допустимая высота составляет 5 м;
толщина дымоходных стенок и утеплители должны обеспечивать надежную защиту от высокой температуры отводимых газов и переохлаждения канала при низких температурах снаружи;
в канале не должно быть преград для газового потока – неровностей, излишних изгибов, засоров и т.д. Размеры канала должны быть достаточными для прохождения газов;
дымоходный канал должен быть надежно загерметизирован. Проникновение дыма внутрь помещения может привести к отравлению человека;
материал конструкции должен быть стойким к высоким температурам и агрессивному воздействию газа, а также наличию температурного градиента (с внутренней и внешней стороны);
сверху дымоход должен быть надежно защищен от осадков.

Помимо специфическим требований, дымоходная конструкция должна соответствовать общим строительным нормам. Она должна иметь достаточную механическую прочность и долговечность.

Советуем почитать: Какие существуют СНиПы и нормы на строительство частных домов

Конструктивные особенности

Для того чтобы обеспечить надежную работу дымохода, он составляется из нескольких основных частей:

1. Внутренний дымоход. Он простирается от поверхности печи почти до потолочного перекрытия. Его верхняя граница обычно расположена на 4-6 рядов кирпичей ниже потолка. На этом участке предусматривается задвижка для регулирования тяги и отверстия для чистки канала.

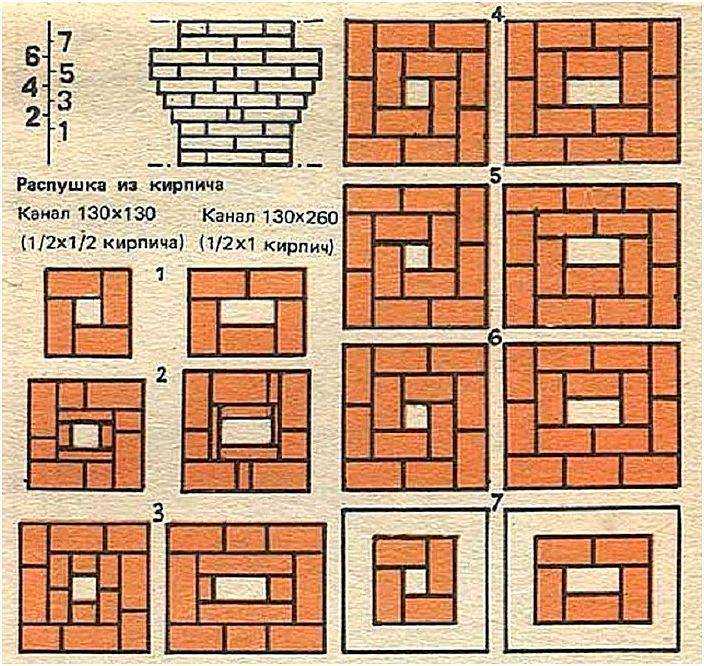

2. Распушка или потолочная разделка. Она предназначена для безопасного прохождения трубы через потолочное перекрытие. Для этого увеличивается толщина стенок дымохода, при этом внутренний канал имеет неизменные размеры. Шейка распушки начинается на 5-6 кирпичей ниже потолочного перекрытия.
3. Стояк или внешний дымоход. Это участок трубы от распушки до кровли, т.е. часть дымохода, пересекающая чердачное помещение.

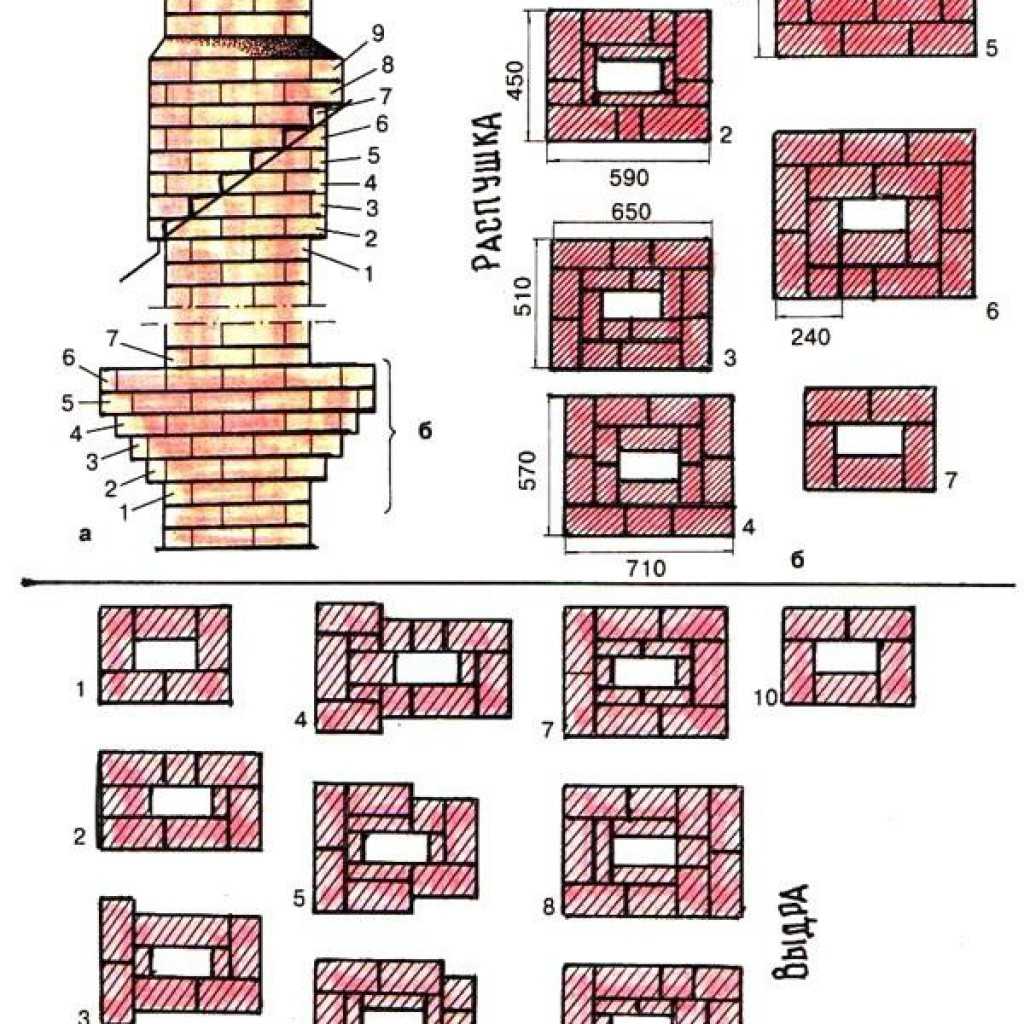

4. Выдра – увеличение стенок дымохода для прохождения кровли. Этот элемент предотвращает попадание влаги внутрь помещения в зазоре между трубой и кровлей. Стенки выдры имеют толщину не менее чем на 10 см большую по сравнению со стояком.
5. Шейка дымохода. Это часть дымохода над кровлей.

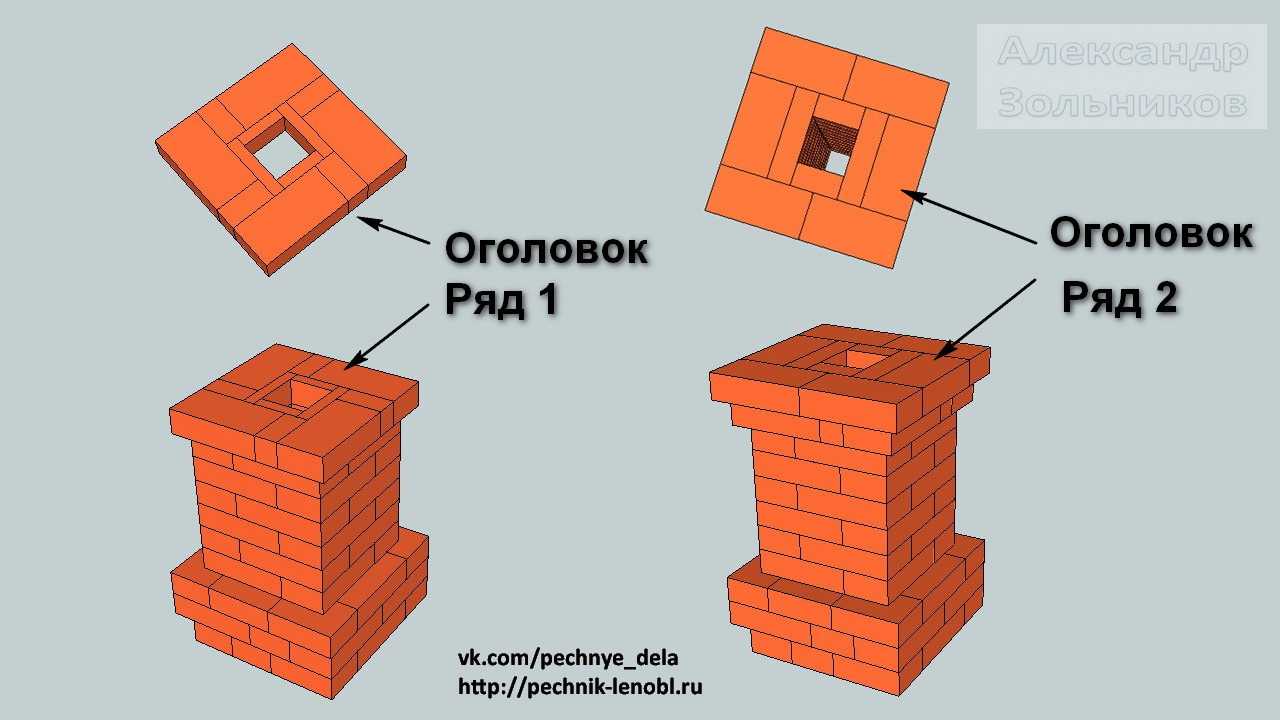

6. Оголовок. Этот завершающий элемент включает дефлектор (утолщение стенок) и защитный колпак для исключения попадания осадков в канал.

Коренная разновидность кирпичного дымохода включает дополнительно индивидуальный фундамент. Расположение трубы должно быть вертикальным. Горизонтальные участки допускаются только по мере острой необходимости, причем их суммарная длина не должна превышать 90-100 см.

Выбор сечения канала

Важнейший параметр любого дымохода – внутреннее сечение канала. От него зависит выводящая способность и тяга. С увеличением мощности печи увеличивается и площадь поперечного сечения трубы. Рекомендуется такое сочетание мощности и размеров дымохода:

• не более 3,4-3,6 кВт – 14х14 см, т.е. кладка в полкирпича;
• 3,6-5,3 кВт – 14х22 см;
• 5,3-6,9 кВт – 20х27 см;
• более 7 кВт – 27х27 см, т.е. в 2 кирпича.

Мощность печи можно рассчитать по формуле W=Vх0,63х0,8хQ/Т (кВт), где:

• V — объем топливной камеры (куб. м);
• Q — теплопроводность топлива (кВТхч/куб.м);
• Т — время горения одной загрузки топки.

Определение высоты дымохода

Второй важнейший параметр дымоходной трубы – ее высота. Она должна составлять не менее 5 м в расчете от колосниковой решетки печи до верхнего края оголовка дымохода. Этот параметр корректируется с учетом высоты дома и конструкции крыши, т.к. труба должна выходить наружу на безопасное расстояние.

Надкровельная часть дымохода (шейка и оголовок) поднимается на строго нормируемую высоту:

• в случае плоской крыши – не менее 1 м;
• для двухскатной крыши – при удалении от конька менее 1,5 м – на 0,5 м выше конька; при удалении 1,5-3 м – не ниже уровня конька; при большем расстоянии – срез трубы образует с коньком угол не более 10 градусов по отношению к горизонту.

При изготовлении кровли из материала, способного к возгоранию, оголовок поднимается минимум на 1,5 м от поверхности крыши. Если в непосредственной близости расположена более высокая постройка, то труба дымохода поднимается на 0,5 м выше конька этого строения.

Дымоотводы для отопительных конструкций своими руками

Дымоход из керамической трубы можно класть для печки и котла, отопительный материал может быть разнообразным. Керамика устойчива практически ко всем соединениям агрессорам, которые имеют возможность появления в дымоотводе во время горения топлива. Такой тип дымоотвода для печи обладает стойкостью и долговечностью.

Для котла твердотопливного типа обычно используется труба с параметром отходящих газов 600 градусов по Цельсию, к тому же трубы должны иметь стойкость к горению появляющейся внутри сажи. Для котла газового типа на жидком горении обычно применяется система из керамики с температурным показателем в 400 градусов, приемлемая для работы во влажном состоянии.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом

Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков

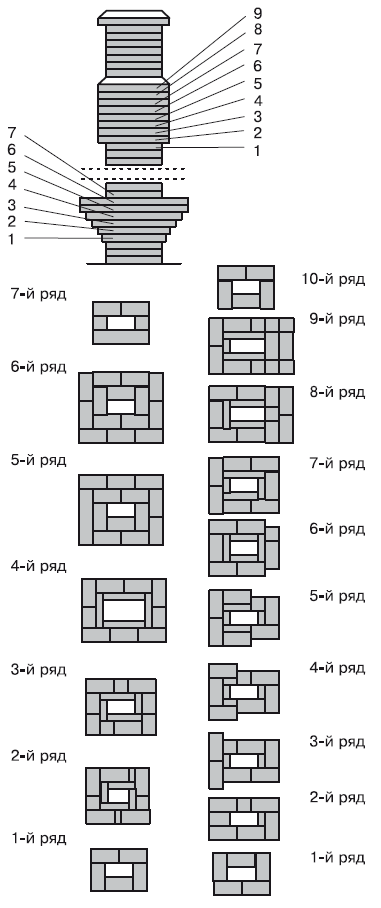

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент. Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны

Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

• Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
• При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
• Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

• Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
• Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

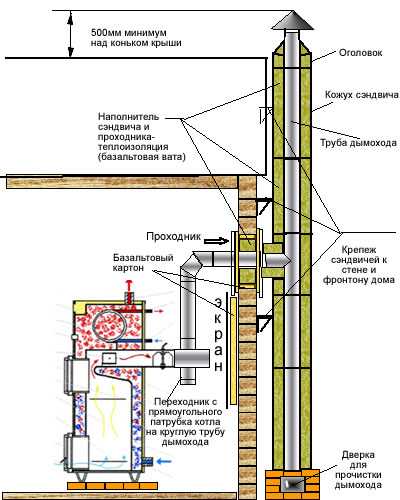

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Особенности стальных дымоходов, их плюсы и мунусы

Дефлектор на дымоход своими руками: чертежи и схемы

Правила монтажа металлического дымохода своими руками

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент. При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.
3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.
5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Особенности использования

Дымоходы из кирпича имеют своих приверженцев. Они достаточно дешевы и отлично подходят для твердотопливных котлов или открытых каминов. Данные дымоходы имеют высокую теплоемкость, благодаря этому после нагревания они достаточно долго сохраняют тепло. Исходя из этого, в них создается сильная тяга, что в свою очередь облегчает розжиг огня.

Конечно же, намного проще выполнить монтаж дымохода из готовых полуфабрикатов. Для этого необходимо всего лишь соединить друг с другом готовые элементы, при этом не нужно никаких навыков в строительстве, достаточно только лишь придерживаться рекомендаций производителя.

В случае, когда дымоход будет применяться для вывода продуктов сгорания из газового котла или же вы планируете использовать котел на жидком топливе, следует учесть, что такой дымоход должен обладать высокой устойчивостью к воздействию кислоты, которая непременно будет образовываться из-за конденсации пара. Кирпичная стена при контакте с агрессивной химической средой достаточно быстро разрушается.

Одним из первых признаков данного процесса является образование желтых пятен на стенках дымохода. Исходя из этого, дымоходные каналы должны сооружаться из кислотостойкой керамики или нержавеющей стали. Абсолютно не подходит применение для этих целей и алюминиевых труб. Данные изделия можно использовать только для создания вентиляционных каналов.

Дымоход из кирпича можно использовать для газового котла только лишь при условии применения специального вкладыша, который вставляется непосредственно в дымоход. Это может быть керамический или стальной вкладыш. Делается это в процессе кладки кирпичного дымохода, или же его можно установить после строительства дымохода. В таком случае нужно подготовить в стенке дымохода небольшое отверстие, которое позволит смонтировать вычистку, соединительный тройник газового котла и отстойник конденсата. Обмуровывая вкладыш дымохода, необходимо оставлять между его поверхностью и кирпичной стенкой щель небольшого размера, которая будет позволять вкладышу беспрепятственно смещаться.

Особенности чистки дымохода

Для того чтобы дымоход исправно работал и не представлял опасности, его периодически необходимо очищать от накапливаемой сажи, которая оседает на стенках дымоходного канала. Такая процедура регламентируется СНиП и другими нормативными документами.

Для проведения чистки на внутреннем отделе дымохода предусматривается специальное окно, которое плотно закрывается чугунной дверцей (вьюшкой). Для начала счищается вся сажа в пределах досягаемости рукой. Затем, с помощью зеркала и фонаря осматривается весь канал.

Если сажи скопилось много, то придется использовать специальный ерш для чистки или грузик на тросе. Эти приспособления опускаются в трубу через оголовок на крыше. Для этого вначале демонтируется колпак, а затем, путем перемещения устройства вверх-вниз очищаются стенки по всей длине канала.

Чистить дымоход необходимо по окончанию отопительного сезона, а также во время подготовки к нему. Капитальная чистка должна проводиться не реже 1 раза в 4 года. В течение отопительного периода рекомендуется проводить профилактическую чистку не реже 1 раза в 3 месяца при эксплуатации печей и каминов. Если кухонная печь используется круглогодично, то чистку надо проводить ежемесячно.

Советуем почитать: Особенности проектирования и строительства частных домов из кирпича

Дымоход является важнейшим элементом различных обогревательных устройств (печей, каминов, котлов). Он обеспечивает безопасность их эксплуатации и эффективный процесс горения топлива в топке.
